MD600-60X4型耐磨矿用多级泵

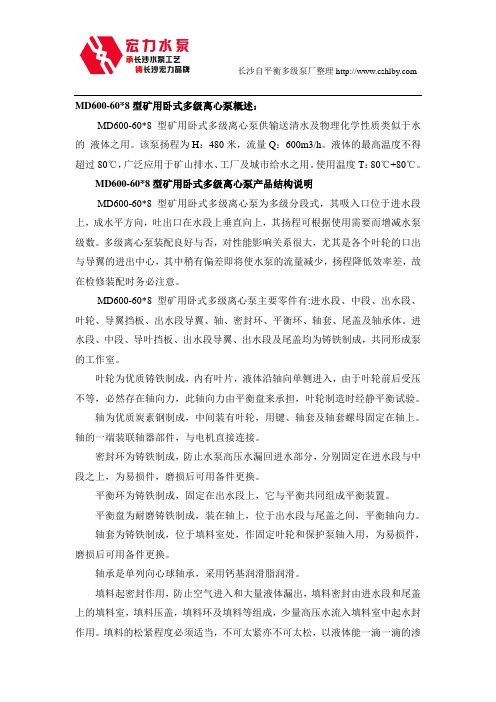

MD600-60*8型矿用卧式多级离心泵概述：MD600-60*8型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：480米，流量Q：600m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD600-60*8型矿用卧式多级离心泵产品结构说明MD600-60*8型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD600-60*8型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

MD450-60*4型矿用卧式多级离心泵概述：MD450-60*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：240米，流量Q：450m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD450-60*4型矿用卧式多级离心泵产品结构说明MD450-60*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD450-60*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

矿用耐磨多级离心泵使用说明书手册由长沙奔腾泵业(集团)有限公司提供MD型矿用耐磨多级离心泵TYPE MD CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、节段式矿用耐磨多级离心泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150D30×5150——泵的吸入口直径为150㎜。

DG——单吸、多级、节段式矿用耐磨多级离心泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例DG450-60/84×6DG——单吸、多级、节段式矿用耐磨多级离心泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：DG25-50 DG46-50 DG85-67DG155-67 DG280-43/84 DG280-65/84(200DG65)DG450-60/84（250DG60）⑶例DG80-30×3DG——单吸、多级、节段式矿用耐磨多级离心泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：DG80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

MD型煤矿用耐磨多级离心泵使用说明书北京欣北泵泵业制造有限公司地址：北京市顺义区★安全警示※用户不得随意更换安标受控配套件，如改变配套件时应选择具有安全标志的产品并确保整体匹配※使用本产品之前必须认真阅读本使用说明书，及相关配套产品的使用说明书。

在安装、使用和维修过程中必须遵循本产品及相关设备的安全操作规程。

※泵不得长时间在小流量和零流量下运转，否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆有无破损、折断，以及接地是否良好，泵机组运行时，严禁进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前先拆下联轴器之间的柱销，点启动开关按钮，确定电机旋转方向正确无误后重新装上柱销后方可使用。

※本系列泵属于高压力泵，泵及管路的安装必须牢固可靠，管路之间结合面处的密封垫在安装时不得有折皱现象。

※该系列泵在启动时，所有人员必须距泵有一定的距离，待泵运行正常时方可接近，一旦发生异常情况，应立即关闭电源。

※该系列泵在运行中，人员不得用手接触旋转的联轴器和轴，避免给人身带来伤害。

※泵在运行中不得拆动轴承压盖，对轴承处进行加油。

※该系列的泵如果用于煤矿井下，可以配带YB2系列，若用在采掘工作面时必须用YBK系列电机，Y系列的电机不能用于井下。

※必须安装联轴器防护罩，以免发生人身伤害。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机等事故。

目录1、概述12、结构特征与工作原理13、泵的技术特性及曲线44、泵的外形图及安装尺寸125、泵的安装、调试206、泵的使用、操作207、故障分析排除218、安全警示与保护229、泵的保养、维护2210、泵的运输、贮存2311、易损件明细表2412、安标受控主要零（部）件明细表2413、随机专用工具及文件明细表25一、概述、说明书编写依据GB/T9969-2008标准本系列泵生产执行标准：MT/T114－2005。

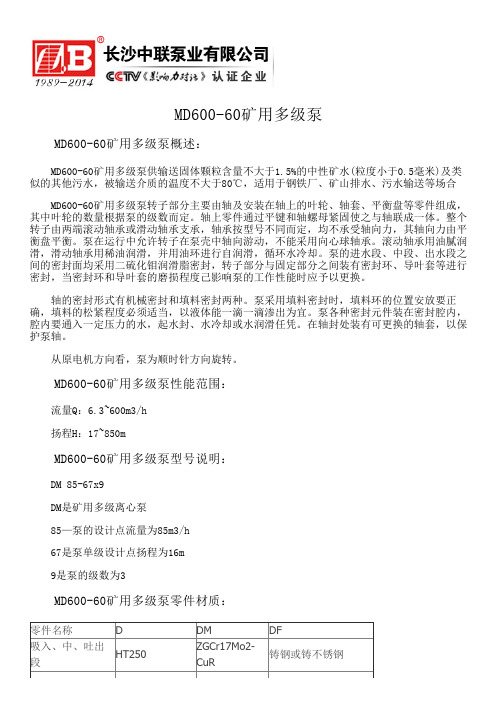

长沙自平衡多级泵厂整理MD型矿用多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。

MD型矿用多级离心泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

MD600-60*6型矿用卧式多级离心泵概述：MD600-60*6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：360米，流量Q：600m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD600-60*6型矿用卧式多级离心泵产品结构说明MD600-60*6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD600-60*6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

生产商安标编号产品名称产品型号终止日期安标状态备注重庆四水泵厂MBB060071煤矿用耐磨多级离心泵MD580-60×(2～10)2014-2-3有效MBB060071煤矿用耐磨多级离心泵MD600-60×(2～11)2014-2-3有效MBB060070煤矿用耐磨多级离心泵MD500-40×(2～10)2014-2-3有效MBB070366煤矿用耐磨多级离心泵MD500-57×(2～10)2011-12-7有效MBB070366煤矿用耐磨多级离心泵MD600-55×(2～11)2011-12-7有效MBB070366煤矿用耐磨多级离心泵MD600-65×(2～11)2011-12-7有效扬州长江水泵有限公司MBB110480煤矿用耐磨多级离心泵MD650-80×(2～13)2016-10-8有效MBB110480煤矿用耐磨多级离心泵MD650-106×(2～10)2016-10-8有效MBB070437煤矿用耐磨多级离心泵MD700-100×(2～10)2016-10-8有效湖北扬子江泵业有限责任公司MBB100341煤矿用耐磨多级离心泵MDS650-80×(2～12)2015-10-21有效MBB050047煤矿用耐磨多级离心泵MD650-90×(2～11)2012-10-27有效MBB050047煤矿用耐磨多级离心泵 MD650-121×(2～12) 2012-10-27 有效 MBB050047 煤矿用耐磨多级离心泵 MD700-127×(2～12) 2012-10-27 有效 MBB050047煤矿用耐磨多级离心泵 MD650-80×(2～12) 2012-10-27 有效 山东颜山泵业有限公司 MBB100164煤矿用耐磨多级离心泵 MD650-60×(2～12)(P) 2015-5-1 有效 MBB100162煤矿用耐磨多级离心泵MD650-60×(2～12)2015-5-1有效河南省豫通泵业有限公司MBB110367煤矿用耐磨多级离心泵MD650-80×(2～12) 2016-6-17 有效湖北三峡泵业有限公司 MBB080128煤矿用耐磨多级离心泵 MD650-80×(3～9) 2012-4-14 有效 扬州长江水泵有限公司（补） MBB110480煤矿用耐磨多级离心泵 MD580-60×(2～12) 2016-10-8 有效MBB110480 煤矿用耐磨多级离心泵 MD600-118×(2～9) 2016-10-8 有效 MBB110480煤矿用耐磨多级离心泵 MD620-107×(2～10) 2016-10-8 有效 MBB070437 煤矿用耐磨多级离心泵 MD600-70×(2～10) 2016-10-8 有效MBB070437煤矿用耐磨多级离心泵MD720-60×(2～12)2016-10-8有效湖北扬子江泵业有限责任公司（补）MBB100346 煤矿用耐磨多级离心泵 MD580-60×(2～12)2015-10-21 有效MBB100344 煤矿用耐磨多级离心泵 MDS580-60×(2～12) 2015-10-21 有效 MBB100342 煤矿用耐磨多级离心泵 MD600-65×(2～12) 2015-9-6 有效 MBB100342 煤矿用耐磨多级离心泵 MD720-60×(2～12) 2015-9-6 有效 MBB090066 煤矿用耐磨多级离心泵 MDS580-70×(2～12) 2013-5-18 有效 MBB050047 煤矿用耐磨多级离心泵 MD700-127×(2～12) 2012-10-27 有效 MBB050047 煤矿用耐磨多级离心泵 MD580-70×(2～12) 2012-10-27 有效MBB030087煤矿用耐磨多级离心泵MD580-60×(2～10)2012-10-27有效 山东颜山泵业有限公司（补） MBB100164 煤矿用耐磨多级离心泵 MD600-60×(2～12)(P) 2015-5-1有效 MBB100164 煤矿用耐磨多级离心泵 MD720-60×(2～12)(P) 2015-5-1有效MBB100162 煤矿用耐磨多级离心泵 MD720-60×(2～12)2015-5-1有效河南省豫通泵业有限公司（补）MBB110362煤矿用耐磨多级离心泵MD580-60×(2～12)2016-6-17有效MBB110362煤矿用耐磨多级离心泵MD580-70×(2～12)2016-6-17有效MBB090279煤矿用耐磨耐腐多级离心泵MDF600-55×(2～10)2013-11-16有效MBB090186煤矿用耐磨多级离心泵MD600-55×(2～10)2013-8-14有效湖北三峡泵业有限公司（补）MBB100125煤矿用耐磨多级离心泵MD580-60×(3～10)(P)2014-4-6有效MBB050201煤矿用耐磨多级离心泵MD580-60×(3～10)2014-4-6有效MBB080128煤矿用耐磨多级离心泵MD720-75×(3～9) 2012-4-14有效。
