MD280-43*7型矿用卧式多级离心泵概述：MD280-43*7型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：301米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*7型矿用卧式多级离心泵产品结构说明MD280-43*7型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*7型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD280-43*12型矿用卧式多级离心泵概述：MD280-43*12型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：516米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*12型矿用卧式多级离心泵产品结构说明MD280-43*12型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*12型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

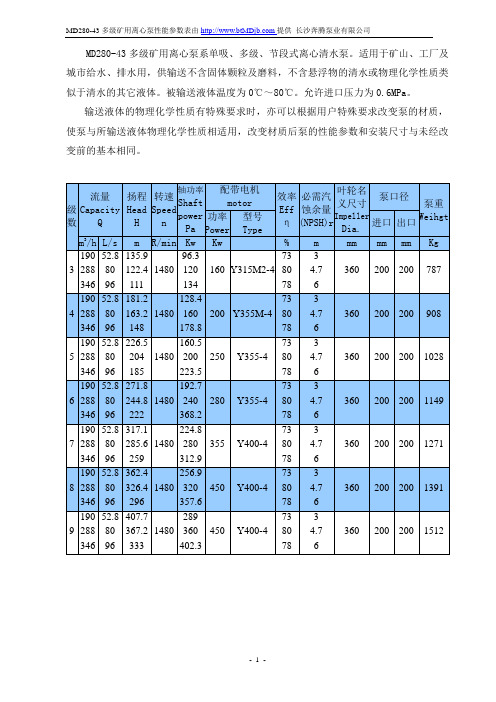

MD型多级矿用离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
MD泵外形尺寸图及外形尺寸表MD型泵法兰尺寸表单位：mm进口法兰尺寸进口法兰尺寸泵型号Dg D D1 D2 D4 b f n-φd1Dg D D1 D2 D4 b f n-φd1MD80-30 80 200 160 135 22 4-φ17.580 200 160 133 26 8-φ17.5 100MD16 100 205 170 145 18 4-φ18100 215 180 155 24 8-φ18 125MD25 125 235 200 175 20 8-φ18125 270 220 188 32 8-φ25 150MD30 150 280 240 210 24 8-φ23150 300 250 218 32 8-φ25 200MD43 200 335 295 265 26 8-φ23200 375 320 282 259 38 4.5 12-φ30 MD25-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD46-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD85-67 150 260 225 200 20 8-φ18150 340 280 240 203 38 4.5 8-φ34 MD155-67 150 260 225 200 38 4.5 8-φ34150 340 280 240 203 38 4.5 8-φ34 MD280-43/84 200 340 295 268 28 8-φ22200 375 320 285 259 38 4.5 12-φ30 MD280-65/84 200 340 295 268 30 12-φ22200 415 345 285 259 44 4.5 12-φ36 MD450-60/84250 405 355 320 32 12-φ26250 470 400 345 312 48 4.5 12-φ36（250MD60）MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表100D16型泵外形安装尺寸表125MD25型泵外形安装尺寸表装尺寸（公用底座）5 6001200280 622 199 630 630 400 325φ250 710 1420380712214.5 600 710 450360 60802214.5892 282 285150MD30型泵外形安装尺寸表 泵型号级数外形安装尺寸（公用底座）泵重 Kg配套电机LL1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk 型号功率Kw150MD30 3 21411885 600 1200 340322 425 388 2024 350 670 670 430350 36050 6-φ30540 Y280S-4 75 4 2306540 260620 Y280M-4 905 2599 2089 2560 825 1655 502 655 418 182 630 890 475 4956-φ26690 JS2355S1-4JR2355S1-4112 6 2714770297770 JS2355S2-132MD25-50型泵外形安装尺寸表φ25303111363171 0950290423 191 530 530 375 305 5 560 1120483 186 480 600 4053256-φ255 630 1260360543 132 500670 4303606031926632522 670 1340 370723351 26430 710 1420 380 783 271750 370445 606-φ30MD46-50型泵外形安装尺寸表 泵型号 级数 外形安装尺寸（公用底座）泵重㎏ 配套电机 LL1L2 L3 L4L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk型号功率 KwMD85-67型泵外形安装尺寸表。
MD型多级矿用离心泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司MD型多级矿用离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
M D型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
8
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
MD450-60/84型泵外形安装尺寸表
8安装图）。
MD280-43X7型矿用多级离心泵概述：MD/DM280-43型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。
采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点，介质温度不高于80℃。
该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。
MD280-43X7型矿用多级离心泵性能范围：流量Q：280m³/h；扬程H：301m；MD280-43X7型矿用多级离心泵型号意义：例：MD280-43X7；MD——耐磨矿用多级泵；280——泵设计点流量为280m^3/h；43——泵单级设计点扬程为43m；7——泵的级数为7。
MD280-43X7型矿用多级离心泵产品说明：1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
MD280-43X7型矿用多级离心泵性能参数：型号流量Q(m3/h)扬程H(m)转速n(r/min)效率η(%)功率(kW)必需汽蚀余量NPSHR(m)叶轮直径(mm)质量(kg)轴功率P电机功率MD280-43×2185280335968677.4148070.576.775.068.685.594.21103.04.76.0360667MD280-43×3144129116.1102.9128.2141.2160787MD280-43×4192172154.8137.2171.0188.3200908MD280-43×5240215193.5171.5213.7235.42501028MD280-43×6288258232.2205.8256.5282.53151149MD280-43×7336301270.9240.1299.2329.53551271MD280-43×8384344309.6274.4342.0376.64501391MD280-43×9432387348.3308.7384.7423.74501512MD280-43×10470430380336.08427.75462.525001630。
DM280-65*6型矿用耐磨卧式多级泵概述：DM280-65*6型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：390米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM280-65*6型矿用耐磨卧式多级泵产品结构说明DM280-65*6型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM280-65*6型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD280-43*4型矿用卧式多级离心泵概述：MD280-43*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：172米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*4型矿用卧式多级离心泵产品结构说明MD280-43*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD280-43X3型矿用耐磨多级泵概述：MD/DM280-43型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。
采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点，介质温度不高于80℃。
该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。
MD280-43X3型矿用耐磨多级泵性能范围：流量Q：280m³/h；扬程H：129m；MD280-43X3型矿用耐磨多级泵型号意义：例：MD280-43X3；MD——耐磨矿用多级泵；280——泵设计点流量为280m^3/h；43——泵单级设计点扬程为43m；3——泵的级数为3。
MD280-43X3型矿用耐磨多级泵产品说明：1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
MD280-43X3型矿用耐磨多级泵性能参数：型号流量Q(m3/h)扬程H(m)转速n(r/min)效率η(%)功率(kW)必需汽蚀余量NPSHR(m)叶轮直径(mm)质量(kg)轴功率P电机功率MD280-43×2185280335968677.4148070.576.775.068.685.594.21103.04.76.0360667MD280-43×3144129116.1102.9128.2141.2160787MD280-43×4192172154.8137.2171.0188.3200908MD280-43×5240215193.5171.5213.7235.42501028MD280-43×6288258232.2205.8256.5282.53151149MD280-43×7336301270.9240.1299.2329.53551271MD280-43×8384344309.6274.4342.0376.64501391MD280-43×9432387348.3308.7384.7423.74501512MD280-43×10470430380336.08427.75462.525001630。
MD280-65*4型矿用卧式多级离心泵概述：MD280-65*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：260米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-65*4型矿用卧式多级离心泵产品结构说明MD280-65*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-65*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
DM280-65*6型矿用耐磨卧式多级泵概述：DM280-65*6型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：390米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM280-65*6型矿用耐磨卧式多级泵产品结构说明DM280-65*6型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM280-65*6型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D280-43*6卧式多级离心泵概述：D280-43*6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：258米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D280-43*6卧式多级离心泵产品结构说明D280-43*6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D280-43*6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD280-43×6型矿用卧式多级离心泵MD280-43*6型矿用卧式多级离心泵概述：MD280-43*6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：258米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*6型矿用卧式多级离心泵产品结构说明MD280-43*6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
MD型单吸多级离心清水泵MD280-43*7矿山用泵概述：MD型泵为单吸、多级、节段式离心清水泵。
适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
MD280-43*7矿山用泵参数范围：流量Q 10~500m3/h扬程H 33~850mMD280-43*7矿山用泵型号说明：MD型泵在型号表示方法上有三种，现分述如下：1）MD12-25*5“MD”－表示多级MD280-43*7矿山用泵。
“12”－表示泵的流量（m3/h）。
“25”－表示泵的单级扬程（m）。
“5”－表示级数。
2）MD80-30×5多好呀“MD”－表示单级、多吸、节段式离心清水泵。
“80”－表示泵的吸入口直径（mm）。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
这种方法表示的泵只有MD80－30。
3）150MD30×5“150”－表示泵的吸入口直径（mm）。
“MD”－表示单级、多吸、节段式离心清水泵。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
MD280-43*7矿山用泵结构型式：MD型泵为卧式安装，所有MD型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除MD85-67，MD155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
MD280-43*7矿山用泵的装配清洗和检查：a、用没有清洗全部的零件，在空气中干燥或用布擦干；b、检查全部零件的磨损情况，对不能确保正常运转的零件应更换新的；c、检查泵轴是否有灰尘或生锈，用千分表检查轴的不宜度（轴的径向跳动值不大于8级精度）；MD、当密封间隙超过推荐值的最大值50%时，应更换密封元件。
泵的装配顺序一般是按拆卸顺序反向进行；本型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数；影响机组的振动和噪音。
MD280-43*9型矿用卧式多级离心泵概述：MD280-43*9型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：387米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-43*9型矿用卧式多级离心泵产品结构说明MD280-43*9型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-43*9型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD型矿用耐磨多级离心泵概述：MD型矿用耐磨多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合MD型矿用耐磨多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。
滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。
泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。
在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
MD型矿用耐磨多级离心泵性能范围：流量Q：6.3~600m3/h扬程H：17~850mMD型矿用耐磨多级离心泵型号说明：DM 85-67x9DM是矿用多级离心泵85—泵的设计点流量为85m3/h67是泵单级设计点扬程为16m9是泵的级数为3MD型矿用耐磨多级离心泵零件材质：零件名称 D DM DF吸入、中、吐出段HT250 ZGCr17Mo2-CuR 铸钢或铸不锈钢叶轮、导叶HT250 KmTbCr15Mo3 铸钢或铸不锈钢轴45 45 鉻钢半衡盘ZQA19-4 ZGCr17Mo2-CuR 铸钢或铸不锈钢。
MD280-65*4型矿用卧式多级离心泵概述：MD280-65*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：260米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD280-65*4型矿用卧式多级离心泵产品结构说明MD280-65*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD280-65*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD280-43多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
MD280-43多级矿用离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
MD450-60/84型泵外形安装尺寸表
8
安装图）
11。
MD280-43X6型防爆矿用耐磨多级泵概述：
MD/DM280-43型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。
采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点，介质温度不高于80℃。
该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。
MD280-43X6型防爆矿用耐磨多级泵性能范围：
流量Q：280m³/h；
扬程H：258m；
MD280-43X6型防爆矿用耐磨多级泵型号意义：
例：MD280-43X6；
MD——耐磨矿用多级泵；
280——泵设计点流量为280m^3/h；
43——泵单级设计点扬程为43m；
6——泵的级数为6。
MD280-43X6型防爆矿用耐磨多级泵产品说明：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
MD280-43X6型防爆矿用耐磨多级泵性能参数：
型号流量
Q
(m3/h)
扬程
H
(m)
转速
n
(r/min)
效率
η
(%)
功率(kW)必需汽
蚀余量
NPSHR
(m)
叶轮
直径
(mm)
质量
(kg)
轴功率
P
电机
功率
MD280-43×2
185
280
33596
86
77.4
1480
70.5
76.7
75.0
68.6
85.5
94.2
110
3.0
4.7
6.0
360
667
MD280-43×3144
129
116.1
102.9
128.2
141.2
160787
MD280-43×4192
172
154.8
137.2
171.0
188.3
200908
MD280-43×5240
215
193.5
171.5
213.7
235.4
2501028
MD280-43×6288
258
232.2
205.8
256.5
282.5
3151149
MD280-43×7336
301
270.9
240.1
299.2
329.5
3551271
MD280-43×8384
344
309.6
274.4
342.0
376.6
4501391
MD280-43×9432
387
348.3
308.7
384.7
423.7
4501512
MD280-43×10470
430
380
336.08
427.75
462.52
5001630。
