(煤矿行业)MD型煤矿用耐磨多级离心泵使用说明书最全版

一、煤矿用耐磨多级MD450—60*9离心泵操作规程（一）设备参数我矿现井下中央水泵房使用的五台水泵，型号为MD450—60*9离心泵，额定流量为450m³╱h ，水泵扬程540m，转速：1480r╱min，配套电动机功率为1000kw，额定电压10kv。

（二）操作顺序水泵在一般正常情况下按以下操作顺序进行：1、罐泵：先打开真空表阀门，然后打开射流装置阀门，观察真空表读数，直到真空表指针稳定在规定的范围之内（-0。

1~-0。

08 MPa）。

2、启动：合上电源开关，启动水泵电机，水泵电机达到正常转速后，缓缓打开水泵出水阀门，观察压力表读数，正常范围为：4.5~5.0MPa，待排水正常后关闭射流装置阀门。

（注：必须在水泵运转正常后2分钟内打开出水阀门）3、停泵：缓缓关闭水泵出水阀门，切断电源，水泵停止运转。

（注：严禁在出水闸阀打开的状态下停泵）（三）泵的维护与保养1、运行中的维护和保养（1）水管路必须高度密封。

（2）禁止泵在汽蚀状态下长期运行。

（3）禁止泵在额定流量运行时，电机超电流长期运行。

（4）定时检查泵运行时，电机超电流长期运行。

（5）泵在运行过程中应有专人看管，以免发生意外。

（6）泵每运行500小时应对轴承进行加油。

（7）泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。

2、机械密封维护与保养（1）机械密封润滑应清洁无固体颗粒。

（2）严禁机械密封在干磨情况下工作。

（3）起动前应盘动泵（电机）几圈，以免突然起动造成密封环断裂损坏。

（四）故障原因及排除方法。

多级离心泵使用说明书和维修的内容多级离心泵使用说明书和维修的内容多级离心泵：1，以前驱动多级泵或泵真空引水。

2，关闭控制阀和压力表旋塞。

3，启动电机，打开压力表旋塞。

4，当泵在正常速度，压力表显示适当的压力，然后打开真空规插头并逐渐打开排水管道阀门，直到达到规定的雨衣和真空度。

5，多级离心泵用于慢慢接近排水管道阀门，关闭真空规插头，并停止运动，然后关闭压力表旋塞。

6，如长期停用的多级离心泵，泵体泵应拆卸部分水，抹干，与滑动表面涂有防锈油保护。

7，多级离心泵操作应经常检查泵和马达轴承温度，不比外面的温度为35摄氏度，温度不得超过75℃。

8，轴承体永久注意气。

9，调整填料压盖密封泄漏，正常水位下降为宜。

10，操作过程中如发生噪声或异常声音，应立即停车检查。

多级离心泵的维修内容小修1更换包装或检修机械密封。

2检查轴承，修正耦合。

3个紧固螺栓，消除缺陷和泄漏发生在操作。

4清洗或修理的冷却水和润滑油(脂)。

5清洗，维修吸入过滤器，止回阀和阀操作系统。

大修1包括一个小的内容。

2检查泵轴弯曲，调整各部位间隙。

3检查，修复，平衡盘与平衡环端面接触，每一节，叶轮轮毂，轮毂轴套，平衡，轴，紧固螺母的端面接触。

4检查或修理，调整轴泵和泵体底平面平行度。

5对准耦合。

6修复或更换叶轮等主要零件，更换轴承垫片等配件。

7号机及辅助设备清洗，防锈漆。

维修前的准备工作技术准备1设备手册，装配图纸，技术标准和其他技术信息。

2设备操作，监测，故障，缺陷，风险，并分析功能情况的记录。

3设备维修前应进行相关的技术参数，噪声，振动，磨损，老化，腐蚀，泄漏和性能的应用程序，并记录。

4制定维修方案。

矿井MD500-57X5多级离心泵安全技术操作规程一、开机前的检查1.检查电动机的空气冷却器，保证进、出风口畅通。

确保电动机周边使用环境干燥、清洁。

2.检查润滑油、填料。

3.检查起动控制箱电源是否正常。

4.检查泵和电机两联轴器端面的间隙值（7〜10mm）。

5.用手盘动联轴器，检查电机、水泵转动是否灵活。

6.检查泵、电动机固定、联接螺栓的松紧程度和周围的安全情况，使泵处于准备起动状态。

二、泵的起动1.关闭泵出口闸阀和压力表旋塞。

打开水泵至喷射泵之间的闸阀，保持管路畅通（如果多台水泵的真空吸管相连时，应关闭与其它泵的连通闸阀）。

打开喷射泵控制闸阀起动抽真空系统，排除吸水管和泵体内的空气。

待真空压力达到0.08MPa以上时，再进行下一步操作。

2.起动电机.当电机达到额定转速后，打开压力表旋塞；当吐出压力表达到规定压力（2.3-2.75MPa）,慢慢开启泵出口闸阀；观察泵各处运转及电流是否正常（电流25-45A）,有异常现象时应立即停机检查。

3.泵运行正常后，关闭抽真空系统。

三、泵的停车1.停车前先关压力表旋塞。

2.慢慢关闭出口闸阀。

3.待出口闸阀关闭完毕后再停电机。

四、运行安全注意事项1.严禁用湿的手操作电气开关，以防触电。

2.注意轴承的温升变化，轴承最高温度要求不高于70°C。

3.严禁过载运行及电机频繁起动，以防损坏电机及人员伤亡事故发生。

3.注意填料泄漏水是否正常（呈滴状为宜），如泄漏水大，应适当压紧或更换填料（盘根）。

4.严禁平衡回水管堵塞，经常检查平衡回水管和水封水管是否通畅（手试感觉管路温度应与水温接近）。

5.泵转子在运行中存在一定的轴向游动，应保证泵和电机两联轴器端面的间隙值。

6.注意泵吐出口压力，用出口闸阀调节使其压力控制在所规定的范围内。

7.严紧空载运行，随时掌握水仓水位变化，判断水泵开停台数。

吸水池深度为5.4米、吸水管长度为4.4米（均以泵房地平面为参照）。

当水位下降到3.4米时为最低警戒水位，应减少开动台数或停泵，控制水位继续下降，防止泵进空气；当水位上升到1.2米位置时为最高警戒水位，必须及时开动或增加开动台数，确保水位下降。

MD280-43X7型矿用多级离心泵概述：MD/DM280-43型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。

采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点，介质温度不高于80℃。

该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。

MD280-43X7型矿用多级离心泵性能范围：流量Q：280m³/h；扬程H：301m；MD280-43X7型矿用多级离心泵型号意义：例：MD280-43X7；MD——耐磨矿用多级泵；280——泵设计点流量为280m^3/h；43——泵单级设计点扬程为43m；7——泵的级数为7。

MD280-43X7型矿用多级离心泵产品说明：1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

MD280-43X7型矿用多级离心泵性能参数：型号流量Q(m3/h)扬程H(m)转速n(r/min)效率η(%)功率(kW)必需汽蚀余量NPSHR(m)叶轮直径(mm)质量(kg)轴功率P电机功率MD280-43×2185280335968677.4148070.576.775.068.685.594.21103.04.76.0360667MD280-43×3144129116.1102.9128.2141.2160787MD280-43×4192172154.8137.2171.0188.3200908MD280-43×5240215193.5171.5213.7235.42501028MD280-43×6288258232.2205.8256.5282.53151149MD280-43×7336301270.9240.1299.2329.53551271MD280-43×8384344309.6274.4342.0376.64501391MD280-43×9432387348.3308.7384.7423.74501512MD280-43×10470430380336.08427.75462.525001630。

MD型煤矿用耐磨多级离心泵安装使用说明书山东博泵科技股份有限公司安全警示※使用本产品之前必须认真阅读本产品使用说明书及相关配套产品的使用说明书。

在安装、使用和维修过程中，必须遵守本产品及其相关设备的安全操作规程。

※泵不得长时间在小流量或零流量下运转。

否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆线有无破损、折断以及接地是否良好，泵机组运行时，严禁手进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前，请先接通电源，“点启动开关按钮”确定旋转方向正确无误后，方可使用。

※对煤矿井下配用电机，YB2系列电机可用于井下，但不能用于采掘工作面，用于采掘工作面必须配用YBK系列电机，Y系列电机不能用于井下。

※必须安装联轴器防护罩，以防发生人身伤亡事故。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机事故，因而在调整泵、电机两个联轴器的间隙前，必须先将泵轴向联轴器方向最大限度的外拉，然后在按说明书要求进行间隙调整。

※用户与本企业均不得随意变更安标配套件及零（元）部件配置。

目录一、概述 (4)二、结构特征与工作原理 (4)三、技术特性 (8)四、外形及安装尺寸 (15)五、水泵的安装与调试 (19)六、水泵的使用、操作 (20)七、故障分析与排除 (21)八、保养、维修 (22)九、运输、贮存 (23)十、开箱及检查 (23)十一、安标受控零部件明细表 (23)十二、易损件明细表 (24)十三、成套供应明细表 (25)一、概述1、 MD 型煤矿用耐磨多级离心泵，是我厂在引进、消化、吸收先进技术基础上研制开发成功的，该产品不仅效率高、汽蚀性能好、关键是运行平稳可靠。

过流部件采用耐磨材料且摩擦副和过流间隙配合部位进行特殊工艺处理，适用于煤碳、矿山、工厂及其它场合输送固体颗粒含量不大于1.5%（粒径小于0.5mm）、温度不大于80℃的中性矿井水和其它类似的污水。

MD（NSM）型无窜量节能型多段式离心泵使用说明（一）安装(1)、安装前的准备工作。

1）检查水泵和电机。

2）检查设备和基础。

（2）、安装顺序1）整套水泵运到现场（附带底座已装好电动机者）找平底座时不必卸下水泵和电机。

2）把平尺放在联轴器上，检查水泵轴心线与电机轴心线是否重合，若不重合，在电动机或泵的脚下垫以薄铁片，使两个联轴器外圆与平尺相平，然后取出垫的几片簿铁片，用经过刨制的整块垫来代替，并重新检查安装情况。

为了检查安装的精度，在几个相反位置用塞尺测量两联轴器平面间隙，联轴器平面一周上最大和最小间差数不得超过0.3毫米，两端中心线上下或左右的差数不得超过0.1毫米。

(二)起动及停止1)转动联轴器，证实转子部件转动轻松均匀。

2）检查轴承体内是否有润滑油。

吐出端轴承为油润滑，轴承体（简称后轴承体）采用带冷却水腔结构，外接冷却水，由冷却水将多余热量带走，保证轴承温升在正常范围内；吸入端轴承为脂润滑，轴承体（简称前轴承体）该轴承体为普通轴承体。

开车前要检查后轴承体内的油位高度，如果缺油从注油口处注油，油位到达油标的刻度线为止。

3）检查电机旋转方向是否正确。

4）往泵内注水或用真空泵引水。

5）卸掉防护帽并松开调整螺母，将转子推向进水端。

6）上述过程完毕后，启动电机。

7）当水泵以正常转数运转时，压力计显示适当压力，然后逐渐打开排水管路上的闸阀，直到需要压力为止。

8)该泵是自平衡、自定位型的无窜量多级泵，水泵在允许的额定参数范围内平稳运行后，将后轴承体的内侧调整螺母与轴承体拧到刚好贴合（或留5至10道间隙）并用后面的调整螺母将前面的调整螺母锁紧。

然后装上防护帽。

水泵即可正常运行。

因水泵运行参数变化，当轴承温度超过50℃时，需要重新调整。

即，将后轴承体的内侧调整螺母与轴承体拧到刚好贴合（或留5至10道间隙）并用后面的调整螺母将前面的调整螺母锁紧。

9)当停止水泵时，要慢慢地关闭排水管路上的闸阀，关闭真空表旋塞，并停止电机，然后关闭压力表旋塞。

长沙自平衡多级泵厂整理MD型矿用多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。

MD型矿用多级离心泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。

始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

MD型泵说明书ZL-S306-090312 Rev.0 P.1/5MD型多级离心式煤水泵安装使用说明书中华人民共和国山东博泵科技股份有限公司1. 概述MD型煤水泵系单吸、多级、分段式离心泵。

主要用于水力采煤和矿山排水，也可用于其它需要高压的场所。

输送介质的最高温度80℃，固体粒径不大于2mm,重量浓度不大于20%。

泵型号意义，以 MD280-60X7为例：MD——多级节段离心式泥浆泵280 ——流量（m3/h）60 ——单级扬程（m）7 ——泵的级数从原动机方向看，泵为顺时针方向旋转。

MD型泵分低压侧(结构图中左侧)和高压侧(结构图中右侧)两部分，两侧液流以外接换向流道连接，泵的级数为奇数时，右侧多一级叶轮。

泵的右侧进水室设有一组平衡套和平衡鼓，以平衡左、右侧进水室的压力。

泵的定子部分主要由前段、中段、导叶、后段、出液段、尾盖和轴承体等零件构成。

吸入口在前段上，呈水平方向。

吐出口在泵中部的出液段上，垂直向上。

泵的转子部件由轴、叶轮、挡套、轴套、中间轴套等零件组成，由两端的滚动轴承支承在轴承体上。

泵的左、右叶轮的流道方向相反，在安装时应予以注意。

口环、轴套和平衡装置等直接承受磨损的零件采用耐磨材料制造，或碳素结构钢表面喷焊耐磨合金。

2．装配、拆卸1）泵装配前，转子部件必须依照转子部件图的各项技术要求，进行小装。

特别注意所规定的各项跳动允差。

2）将密封环分别装在吸入段及中段上。

3）导叶套装在导叶上，然后将导叶装在所有中段上。

4）将装好前轴套和键的轴穿进吸入段，并推入首级叶轮与挡套，装上中段，再推入第二个叶轮。

重复以上步骤，将所有中段及叶轮装完。

5）平衡板、平衡套及出水导叶分别装在吐出段上。

6）用穿杠将吸入段、中段、吐出段紧固在一起。

穿杠螺栓的紧固程度应均匀一致。

7）装上平衡盘及后轴套，将尾盖装到吐出段上，并将填料、填料环、填料压盖顺次装入吸入段和尾盖的填料室。

8）将轴承体分别装到吸入段和尾盖上，并用螺栓紧固。

耐磨式离心泵技术要求一、物资名称及规格型号二、使用范围及环境1.该产品严格执行MT/T114-2005《煤矿用多级离心泵》有关规定要求。

2.电机防爆要求符合JB/T9593.1-2015《煤矿井下用隔爆三相异步电动机的要求》。

3.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中，输送介质中含有固定颗粒。

三、主要技术参数及要求（一）水泵技术要求1.水泵应满足有关行业标准及各种规定要求。

2.从联轴器方向看，泵为顺时针方向旋转，进水口右向布置，出水口向上布置，电机布置在进水口端。

3.轴承座配滚动轴承(进口轴承如SKF、NSK)，拆卸、维修方便。

4.每台水泵出厂前均需进行转动部件的静、动平衡试验(静平衡精度不低于GB9239-G63级，动平衡精度不低于GB9239-G25级)，并严格按GB3216标准进行全性能整机试验，出具试验记录数据、性能曲线以及试验合格证等相关资料。

5.零件和易损件要严格按国标设计制作，保证同类零件均能任意互换。

6.水泵首级叶轮采用不锈钢叶轮，水泵整机要求防锈性能高，所有铸件不得有夹渣、气孔、砂眼等缺陷且外观平整，表面喷砂除锈达Sa2.5 级，涂刷环氧树脂底漆和面漆两道，漆膜厚度大于250μm(外壳防腐执行JB/T4297-92标准及SYJ4007涂装前钢材表面处理规范)。

7.设备质保期为12个月，整机使用寿命不得低于10年。

8.水泵为卧式结构，根据电机厂家提供的电机有关资料设计制作整体底座。

9.整机设备要求结构合理，效率高，抗气蚀性能好，噪声低，震动小，运行平稳可靠，能承受矿井停电时水锤的冲击。

10.设备的制造设计、技术要求必须符合国标、部标、行业标准，水泵在制造、检验、验收过程中应执行国家的现行最新标准，若遇国家标准更新，按最新标准执行。

11.提供水泵及电动机附件：（1）耐震压力表、真空表及管件（2）水泵与电机的对轮及护罩（二）电动机技术要求1.电动机设备应取得安标证书和“MA”标识牌。

MD12-25×4矿用耐磨多级泵MD12-25×4矿用耐磨多级泵长沙中联泵业有限公司MD(P)型煤矿用耐磨自平衡多级离心泵是D型多级离心泵最好的替代品。

该系列产品高效区宽、汽蚀性能好、运行平稳、易损件少，可靠性大大提高，用户维修成本大大降低，从而降低泵的寿命周期成本。

该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%（颗粒直径不小于0.5mm）、温度低于80℃的清水或物理化学性质类似于清水的液体。

MDP型煤矿用耐磨多级自平衡离心泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴器与电机联结，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。

定子部分主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、次级进水段、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。

转子部分主要由轴、叶轮、节流轴套、轴承及轴套等组成。

泵的密封 泵吸入段（进水段）、中段、吐出段（出水段）、次级进水段之间的静止结合面用纸垫或二硫化钼来密封。

泵各级间采用节流密封。

泵的两侧轴封采用软填料密封。

采用挡水圈挡水，防止水进入轴承。

轴承部分泵型的整个转子由驱动端的圆柱滚子轴承《GB/T283-94》、末端采用《GB/T292-94》角接触球轴承支撑，轴承采用CD30或CD40机械油加入轴承体内至油镜中心润滑。

由于轴承采用了《GB/T292-94》角接触球轴承，所以组装完成的泵转子无轴向窜动量。

MD12-25X3 流量12m3/h 扬程75mMD12-25X4 流量12m3/h 扬程100m MD12-25X5 流量12m3/h 扬程125mMD12-25X6 流量12m3/h 扬程150m MD12-25X7 流量12m3/h 扬程175mMD12-25X8 流量12m3/h 扬程200m MD12-25X9 流量12m3/h 扬程225m MD12-25X10 流量12m3/h 扬程250mMD12-25X11 流量12m3/h 扬程275mMD12-25X12 流量12m3/h 扬程300m。

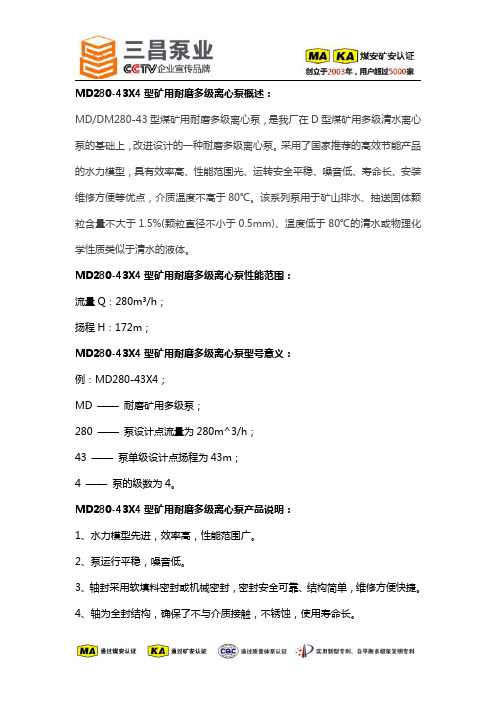

MD280-43X4型矿用耐磨多级离心泵概述：MD/DM280-43型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。

采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点，介质温度不高于80℃。

该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。

MD280-43X4型矿用耐磨多级离心泵性能范围：流量Q：280m³/h；扬程H：172m；MD280-43X4型矿用耐磨多级离心泵型号意义：例：MD280-43X4；MD——耐磨矿用多级泵；280——泵设计点流量为280m^3/h；43——泵单级设计点扬程为43m；4——泵的级数为4。

MD280-43X4型矿用耐磨多级离心泵产品说明：1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

MD280-43X4型矿用耐磨多级离心泵性能参数：型号流量Q(m3/h)扬程H(m)转速n(r/min)效率η(%)功率(kW)必需汽蚀余量NPSHR(m)叶轮直径(mm)质量(kg)轴功率P电机功率MD280-43×2185280335968677.4148070.576.775.068.685.594.21103.04.76.0360667MD280-43×3144129116.1102.9128.2141.2160787MD280-43×4192172154.8137.2171.0188.3200908MD280-43×5240215193.5171.5213.7235.42501028MD280-43×6288258232.2205.8256.5282.53151149MD280-43×7336301270.9240.1299.2329.53551271MD280-43×8384344309.6274.4342.0376.64501391MD280-43×9432387348.3308.7384.7423.74501512MD280-43×10470430380336.08427.75462.525001630。

MD型煤矿用耐磨多级离心泵使用说明书手册由长沙奔腾泵业(集团)有限公司提供MD型卧式煤矿用耐磨多级离心泵TYPE MD CLEAN WATER PUMP 安装使用说明书长沙奔腾泵业有限公司目录一、概述二、型号结构三、结构说明四、泵的装配与拆卸五、泵的安装六、泵的起动、运行、停车七、泵可能发生的故障及解决办法八、简单计算说明九、泵工作性能曲线图及性能参数表十、泵外形尺寸图及泵外形尺寸表一、概述本型泵系单吸、多级、节段式煤矿用耐磨离心泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

二、型号说明本型泵在型号表示上有三种方法，举例分述如下：⑴例150MD30×5150——泵的吸入口直径为150㎜。

MD——单吸、多级、节段式煤矿用离心泵。

30——泵的单级扬程为30m。

5——泵的级数为5级。

⑵例MD450-60/84×6MD——单吸、多级、节段式煤矿用离心泵。

450——泵的流量为450m3/h。

60——泵的单级扬程为60米84——年号6——泵的级数为6级。

此种型号泵表示的泵有：MD25-50 MD46-50 MD85-67MD155-67 MD280-43/84 MD280-65/84(200MD65)MD450-60/84（250MD60）⑶例MD80-30×3MD——单吸、多级、节段式离心清水泵。

80——泵的吸入口直径为80㎜30——泵的单级扬程为30m。

3——泵的级数为3级。

此种型号表示的泵有：MD80-30三、结构说明1、泵壳体部分泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。

MD450-60×3煤矿用耐磨多级离心泵技术文件重庆西泉泵业股份有限公司MD型煤矿用耐磨多级离心泵技术文件1. MD型煤矿用耐磨多级离心泵设备描述1.1概述MD型煤矿用耐磨多级离心泵，是单吸多级卧式离心泵，该型泵高效节能，耐磨可靠，寿命长。

该型泵适用于煤矿输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm)，以及类似的其他污水的液体。

特别适用于煤矿、矿山排水及河水的输送。

输送液体的最高温度不得大于80℃。

该型泵的执行标准为：MT/T114-2005《煤矿用多级离心泵》。

1.2泵的结构说明煤矿用耐磨多级离心泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴器与电机直联，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。

泵的结构见下图：主要由吸入段、中段、吐出段、导叶、填料函体和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吐出口垂直向上，吸入口为水平右方向。

1.2.2转子部分主要由泵轴、叶轮、平衡盘及轴套等组成。

1.2.3 泵的密封1.2.3.1 泵吸入段、中段、吐出段这之间的静止结合面用二硫化钼密封，泵各级间用节流密封。

1.2.3.2两侧轴封采用高压碳纤填料密封，具有优异的自润滑性能，耐磨、摩擦系数小，保证泄漏量≤27ml/min，与传统的油浸石棉盘根相比较，使用寿命提高了5倍以上；并用挡水圈防止水进入轴承。

1.2.4 轴承部分整个转子由两端的圆柱滚子轴承支承，轴承采用油脂润滑。

1.2.5平衡部分由于叶轮前后盖板受压面积不等，产生轴向力，此轴向力由平衡装置承担。

平衡装置为平衡盘、平衡套和平衡环组成，该结构方便拆卸且降低更换成本。

泵的平衡室由吐出段、填料函体、平衡水管部件所组成。

1.3 本型泵选材精炼，材质等同或高于MT/T114-2005标准的要求，中段、吐出段、导叶、末级导叶、首级叶轮、叶轮、叶轮挡套、轴套等采用球墨铸铁QT500-7；平衡盘、平衡环、平衡套、密封环、导叶套等采用不锈钢ZG2Cr13，且根据每个零件的使用性质不同进行淬火处理或LT处理，保证小间隙零件之间不粘接、不咬合，充分确保泵的耐磨可靠；泵轴采用45#钢，且进行调质处理，保证泵的运行可靠。

MD型煤矿用耐磨多级离心泵使用说明书北京欣北泵泵业制造有限公司地址：北京市顺义区★安全警示※用户不得随意更换安标受控配套件，如改变配套件时应选择具有安全标志的产品并确保整体匹配※使用本产品之前必须认真阅读本使用说明书，及相关配套产品的使用说明书。

在安装、使用和维修过程中必须遵循本产品及相关设备的安全操作规程。

※泵不得长时间在小流量和零流量下运转，否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆有无破损、折断，以及接地是否良好，泵机组运行时，严禁进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前先拆下联轴器之间的柱销，点启动开关按钮，确定电机旋转方向正确无误后重新装上柱销后方可使用。

※本系列泵属于高压力泵，泵及管路的安装必须牢固可靠，管路之间结合面处的密封垫在安装时不得有折皱现象。

※该系列泵在启动时，所有人员必须距泵有一定的距离，待泵运行正常时方可接近，一旦发生异常情况，应立即关闭电源。

※该系列泵在运行中，人员不得用手接触旋转的联轴器和轴，避免给人身带来伤害。

※泵在运行中不得拆动轴承压盖，对轴承处进行加油。

※该系列的泵如果用于煤矿井下，可以配带YB2系列，若用在采掘工作面时必须用YBK系列电机，Y系列的电机不能用于井下。

※必须安装联轴器防护罩，以免发生人身伤害。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机等事故。

目录1、概述12、结构特征与工作原理13、泵的技术特性及曲线44、泵的外形图及安装尺寸125、泵的安装、调试206、泵的使用、操作207、故障分析排除218、安全警示与保护229、泵的保养、维护2210、泵的运输、贮存2311、易损件明细表2412、安标受控主要零（部）件明细表2413、随机专用工具及文件明细表25一、概述1.1、说明书编写依据GB/T9969-2008标准1.2本系列泵生产执行标准：MT/T114－2005。

MD型矿用耐磨多级离心泵概述：MD型矿用耐磨多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合MD型矿用耐磨多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。

轴上零件通过平键和轴螺母紧固使之与轴联成一体。

整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。

泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。

滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。

轴的密封形式有机械密封和填料密封两种。

泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。

泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。

在轴封处装有可更换的轴套，以保护泵轴。

从原电机方向看，泵为顺时针方向旋转。

MD型矿用耐磨多级离心泵性能范围：流量Q：6.3~600m3/h扬程H：17~850mMD型矿用耐磨多级离心泵型号说明：DM 85-67x9DM是矿用多级离心泵85—泵的设计点流量为85m3/h67是泵单级设计点扬程为16m9是泵的级数为3MD型矿用耐磨多级离心泵零件材质：零件名称 D DM DF吸入、中、吐出段HT250 ZGCr17Mo2-CuR 铸钢或铸不锈钢叶轮、导叶HT250 KmTbCr15Mo3 铸钢或铸不锈钢轴45 45 鉻钢半衡盘ZQA19-4 ZGCr17Mo2-CuR 铸钢或铸不锈钢。
