MD型煤矿用耐磨多级离心泵安装使用说明书山东博泵科技股份有限公司安全警示※使用本产品之前必须认真阅读本产品使用说明书及相关配套产品的使用说明书。

在安装、使用和维修过程中，必须遵守本产品及其相关设备的安全操作规程。

※泵不得长时间在小流量或零流量下运转。

否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆线有无破损、折断以及接地是否良好，泵机组运行时，严禁手进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前，请先接通电源，“点启动开关按钮”确定旋转方向正确无误后，方可使用。

※对煤矿井下配用电机，YB2系列电机可用于井下，但不能用于采掘工作面，用于采掘工作面必须配用YBK系列电机，Y系列电机不能用于井下。

※必须安装联轴器防护罩，以防发生人身伤亡事故。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机事故，因而在调整泵、电机两个联轴器的间隙前，必须先将泵轴向联轴器方向最大限度的外拉，然后在按说明书要求进行间隙调整。

※用户与本企业均不得随意变更安标配套件及零（元）部件配置。

目录一、概述 (4)二、结构特征与工作原理 (4)三、技术特性 (8)四、外形及安装尺寸 (15)五、水泵的安装与调试 (19)六、水泵的使用、操作 (20)七、故障分析与排除 (21)八、保养、维修 (22)九、运输、贮存 (23)十、开箱及检查 (23)十一、安标受控零部件明细表 (23)十二、易损件明细表 (24)十三、成套供应明细表 (25)一、概述1、 MD 型煤矿用耐磨多级离心泵，是我厂在引进、消化、吸收先进技术基础上研制开发成功的，该产品不仅效率高、汽蚀性能好、关键是运行平稳可靠。

过流部件采用耐磨材料且摩擦副和过流间隙配合部位进行特殊工艺处理，适用于煤碳、矿山、工厂及其它场合输送固体颗粒含量不大于1.5%（粒径小于0.5mm）、温度不大于80℃的中性矿井水和其它类似的污水。

D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m3/h 60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150---- 表示泵吸入口直径为150mm D---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45 [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30 [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。

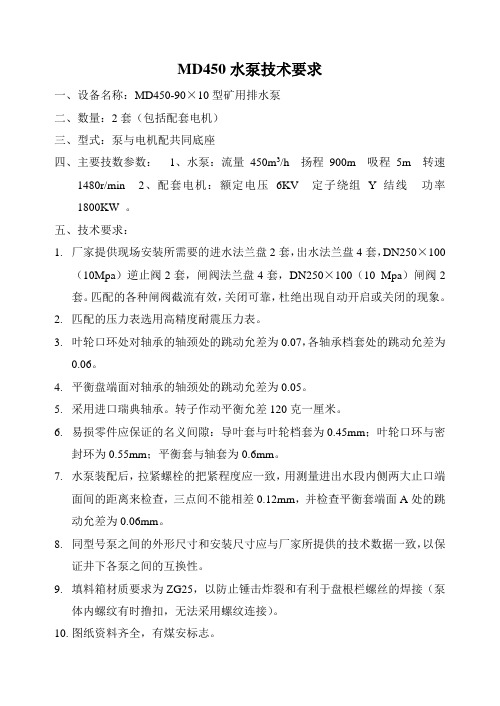

MD450水泵技术要求一、设备名称：MD450-90×10型矿用排水泵二、数量：2套（包括配套电机）三、型式：泵与电机配共同底座四、主要技数参数：1、水泵：流量450m3/h 扬程900m 吸程5m 转速1480r/min 2、配套电机：额定电压6KV 定子绕组Y结线功率1800KW 。

五、技术要求：1.厂家提供现场安装所需要的进水法兰盘2套，出水法兰盘4套，DN250×100（10Mpa）逆止阀2套，闸阀法兰盘4套，DN250×100（10 Mpa）闸阀2套。

匹配的各种闸阀截流有效，关闭可靠，杜绝出现自动开启或关闭的现象。

2.匹配的压力表选用高精度耐震压力表。

3.叶轮口环处对轴承的轴颈处的跳动允差为0.07，各轴承档套处的跳动允差为0.06。

4.平衡盘端面对轴承的轴颈处的跳动允差为0.05。

5.采用进口瑞典轴承。

转子作动平衡允差120克一厘米。

6.易损零件应保证的名义间隙：导叶套与叶轮档套为0.45mm；叶轮口环与密封环为0.55mm；平衡套与轴套为0.6mm。

7.水泵装配后，拉紧螺栓的把紧程度应一致，用测量进出水段内侧两大止口端面间的距离来检查，三点间不能相差0.12mm，并检查平衡套端面A处的跳动允差为0.06mm。

8.同型号泵之间的外形尺寸和安装尺寸应与厂家所提供的技术数据一致，以保证井下各泵之间的互换性。

9.填料箱材质要求为ZG25，以防止锤击炸裂和有利于盘根栏螺丝的焊接（泵体内螺纹有时撸扣，无法采用螺纹连接）。

10.图纸资料齐全，有煤安标志。

11.配套电机：1）、符合煤矿井下使用要求。

“产品合格证”、“煤矿矿用产品安全标志”等证件资料齐全。

2）、电机采用进口瑞典轴承。

电机外壳防护等级IP24。

定子绕组绝缘等级B 级。

电机绕组应有防电晕措施。

3）、电机6KV接线箱位置为：从电机对轮方向看，接线箱位于电机右侧尾部。

4）、电机交接试验按以下标准进行试验应合格：绕组的绝缘电阻：用2500V摇表摇测绝缘电阻值不应低于6MΩ。

MD型卧式多级离心泵概述该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

MD型：该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

结构特点本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：2.1定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2.2转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

2.3平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

型号说明例：DY46-50×4MD—耐磨多级离心泵46—设计点流量为46m3/h50—设计点单级扬程为50m4—级数为4级例：100D16×3100—泵吸入口直径为100mmD—多级离心清水泵16—泵设计点单级扬程为16m3—级数为3级性能范围流量：Q=3.75～840m3/h扬程：H=19～680mMD型卧式多级离心泵MD型卧式多级离心泵结构图MD型泵参数流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径m3/h L/s mr/minKW电机功率KW电机型号6-25×33.756.37.51.041.52.081.952.522.8329501.952.522.834 Y112M-2405153222.5φ1396-25×43.756.37.51.041.52.082.63.363.7729502.63.363.777.5Y132S2-2405153222.5φ1396-25×53.756.37.51.041.52.083.054.24.7229503.054.24.727.5Y132S2-2405153222.5φ1396-25×63.756.37.51.041.52.083.95.045.6629503.95.045.6611Y160M1-2405153222.5φ1396-25×73.756.37.51.041.52.084.555.886.629504.555.886.611Y160M1-2405153222.5φ1396-25×8 3.75 1.04 5.2 2950 5.2 15 Y160M2-40 2 φ1396.37.5 1.52.086.727.556.727.552 515322.56-25×93.756.37.51.041.52.085.857.568.4929505.857.568.4915Y160M2-2405153222.5φ1396-25×103.756.37.51.041.52.086.518.419.4429506.518.419.4418.5 Y160L-2405153222.5φ1396-25×113.756.37.51.041.52.087.169.2510.3829507.169.2510.3818.5 Y160L-2405153222.5φ1396-25×123.756.37.51.041.52.087.8110.0911.3329507.8110.0911.3318.5 Y160L-2405153222.5φ1396-50×33.756.37.51.041.52.084.977.148.429504.977.148.411Y160M1-2323635333.5φ1986-50×43.756.37.51.041.52.086.639.5310.8929506.639.5310.8918.5 Y160L-2323635333.5φ1986-50×53.756.31.041.58.2912.229508.2912.2522 Y180M-2323633φ1987.5 2.08 513.6113.61 35 3.56-50×63.756.37.51.041.52.089.9514.2916.3329509.9514.2916.3330Y200L1-2323635333.5φ1986-50×73.756.37.51.041.752.08364350336295011.6116.6819.0830Y200L1-2323635333.5φ1986-50×83.756.37.51.041.752.08416400384295013.2719.621.7837Y200L2-2323635333.5φ1986-50×93.756.37.51.041.752.08468450432295014.9322.0524.537Y200L2-2323635333.5φ1986-50×103.756.37.51.041.752.08520500480295016.5924.527.2345 Y225M-2323635333.5φ1986-50×11 3.756.37.51.041.752.08572550528295018.2526.9629.9545 Y225M-2323635333.5φ1986-50×123.756.37.51.041.752.08624600576295019.9129.4132.6755 Y250M-2323635333.5φ19812-25×37.512.5152.083.474.1784.6756929503.594.44.947.5Y132S2-2485857222.5φ14612-25×47.512.5152.083.474.17112.81009229504.795.866.5911Y160M1-2485857222.5φ14612-25×57.512.5152.083.474.1714112511529505.997.338.2411Y160M1-2485857222.5φ14612-25×67.512.5152.083.474.17169.215013829507.198.89.8815Y160M2-2485857222.5φ14612-25×77.512.5152.083.474.17197.417516129508.3910.2711.5315Y160M2-2485857222.5φ14612-25×87.512.5152.083.474.17225.620018429509.5911.7313.1818.5 Y160L-2485857222.5φ14612-25×97.512.5152.083.474.17253.8225207295010.7913.214.8318.5 Y160L-2485857222.5φ14612-25×107.512.5152.083.474.17282250230295011.9914.6716.4822 Y180M-2485857222.5φ14612-25×117.512.5152.083.474.17310.2275253295013.1916.1418.1322 Y180M-2485857222.5φ14612-25×127.512.5152.083.474.17338.4300276295014.3917.619.7730Y200L1-2485857222.5φ14612-50×37.512.5152.083.474.171081009329507.8710.4211.8715Y160M2-2424948222.5φ19812-50×47.512.5152.083.474.17216200186295010.513.8915.8222Y180M一2424948222.5φ19812-50×57.512.5152.083.474.17270250232.5295013.1317.3619.7830Y200L一2424948222.5φ19812-50×67.512.5152.083.474.17324300279295015.7520.8423.7430Y200L1-2424948222.5φ19812-50×77.512.52.083.47378350295018.3824.3137Y200L2-2424922φ19815 4.17 325.527.7 48 2.512-50×87.512.5152.083.474.1743240037229502127.7831.6145 Y225M-2424948222.5φ19812-50×97.512.5152.083.474.17486450418.5295023.6331.2635.6145Y225M一2424948222.5φ19812-50×107.512.5152.083.474.17540500465295026.2634.7339.5755Y250M一2424948222.5φ19812-50×117.512.5152.083.474.17594550511.5295028.8838.243.5355Y250M一2424948222.5φ19812-50×127.512.5152.083.474.17648600558295031.5141.6847.4875Y280S一2424948222.5φ1986-80×34.267.51.171.672.08252240220295013.5520.4424.330Y200L1-23840372.42.94.6φ2356-80×44.267.51.171.672.08332320300295017.8627.2533.1445 Y225M-23840372.42.94.6φ23512-80×57.512.5152.083.474.17412400380295022.1634.0641.9855 Y250M-23840372.42.94.6φ23512-80×67.512.5152.083.474.17492480460295026.4640.8650.8255 Y250M-23840372.42.94.6φ23512-80×77.512.5152.083.474.17572560540295030.7647.659.6675 Y280S-23840372.42.94.6φ23512-80×87.512.5152.083.474.17652640600295035.0754.566.2875 Y280S-23840372.42.94.6φ23512-80×97.512.5152.083.474.17732720680295039.3761.3175.1290 Y280M-23840372.42.94.6φ23512-80×107.512.5152.083.474.17812800760295043.6768.1383.9690 Y280M-23840372.42.94.6φ23512-80×117.512.5152.083.474.17892880840295047.9774.9492.8110 Y315S-23840372.42.94.6φ23512-80×127.512.5152.083.474.17982860920295052.8173.23101.64132 Y315M-23840372.42.94.6φ23525-30×31525304.176.948.331029082.529507.579.149.9115Y160M2-25567682.22.22.4φ16025-30×41525304.176.948.33136120110295010.112.1913.2115Y160M2-25567682.42.94.6φ16025-30×51525304.176.948.33170150137.5295012.6215.2416.5222 Y180M-25567682.42.94.6φ16025-30×61525304.176.948.33204180165295015.1518.2919.8230Y200L1-25567682.42.94.6φ16025-30×71525304.176.948.33238210192.5295017.6721.3323.1230Y200L1-25567682.42.94.6φ16025-30×81525304.176.948.33272240220295020.224.3826.4337Y200L2-25567682.42.94.6φ16025-30×91525304.176.948.33306270247.5295022.7227.4329.7337Y200L2-25567682.22.22.4φ16025-30×1015254.176.94340300295025.2530.4845 Y225M-255672.22.2φ16030 8.33 275 33.04 68 2.425-50×31525284.176.947.78154.5150144295012.6217.021822 Y180M-25060612.42.72.8φ19625-50×41525284.176.947.78206200192295016.8322.692430Y200L1-25060612.42.72.8φ19625-50×51525284.176.947.78257.5250240295021.0328.363037Y200L2-25060612.42.72.8φ19625-50×61525284.176.947.78309300288295025.2434.043645 Y225M-25060612.42.72.8φ19625-50×71525284.176.947.78360.5350336295029.4539.714255 Y250M-25060612.42.72.8φ19625-50×81525284.176.947.78412400384295033.6645.384875 Y280S-25060612.42.72.8φ19625-50×91525284.176.947.78463.5450432295037.8651.065475 Y280S-25060612.42.72.8φ19625-50×101525284.176.947.78515500480295042.0756.736075 Y2806-25060612.42.72.8φ19625-50×111525284.176.947.78566550528295046.2462.46690 Y280M-25060612.42.72.8φ19625-50×121525284.176.947.78618600576295050.4968.0872110 Y315S-25060612.42.72.8φ19625-80×51525304.176.948.33440400380295038.2450.4355.4375 Y280S-24754563.13.33.8φ26025-80×61525304.176.948.33528480456295045.8960.5166.5290 Y280M-24754563.13.33.8φ26025-80×71525304.176.948.33616560532295053.5370.677.6190 Y280M-24754563.13.33.8φ26025-80×81525304.176.948.33704640608295061.1880.6988.7110 Y315S-24754563.13.33.8φ26025-80×91525304.176.948.33792720684295068.8390.7799.78132 Y315M-24754563.13.33.8φ26025-80×1015254.176.94880800295076.48100.8132 Y315M-247543.13.3φ26030 8.33 760 6110.8756 3.825-80×11 1525304.176.948.33928880818295086.3110.72120.36160Y315L1-24754563.13.33.8φ26025-80×121525304.176.948.331013960893295096.15121.02138.9160Y315L1-24754563.13.33.8φ26046-30×33046558.3312.815.31029081295012.0715.0316.3922 Y180M-26975742.42.84.6φ16246-30×43046558.3312.815.3136120108295016.120.0421.8630Y200L1-26975742.42.84.6φ16246-30×53046558.3312.815.3170150135295020.1225.0527.3237Y200L2-26975742.42.84.6φ16246-30×63046558.3312.815.3204180162295024.1530.0632.7937Y200L2-26975742.42.84.6φ16246-30×730468.3312.8238210295028.1835.0745 Y225M-269752.42.8φ16255 15.3 189 38.25 74 4.646-30×83046558.3312.815.3272240216295032.240.0843.7255 Y250M-26975742.42.84.6φ16246-30×93046558.3312.815.3306270243295036.2345.0949.1855 Y250M-26975742.42.84.6φ16246-30×103046558.3312.815.3340300270295040.2550.154.6575 Y280S-26975742.42.84.6φ16246-50×33046558.3312.815.3166.5150138295022.2926.8429.1137Y200L2-26170712.52.83.2φ21046-50×43046558.3312.815.3222200184295029.7335.7938.8145 Y225M-26170712.52.83.2φ21046-50×53046558.3312.815.3277.5250230295037.1644.7448.5255 Y250M-26170712.52.83.2φ21046-50×63046558.3312.815.3333300276295044.5953.6858.2275 Y280S-26170712.52.83.2φ21046-50×730468.3312.8388.5295052.0362.6390 Y280M-261702.52.8φ21055 15.3 35032267.92 71 3.246-50×83046558.3312.815.3444400368295059.4671.5877.6390 Y280M-26170712.52.83.2φ21046-50×93046558.3312.815.3499.5450414295066.8980.5387.33110 Y315S-26170712.52.83.2φ21046-50×103046558.3312.815.3555500460295074.3389.4897.04132 Y315M-26170712.52.83.2φ21046-50×113046558.3312.815.3610.5550506295081.7698.42106.74132 Y315M-26170712.52.83.2φ21046-50×123046558.3312.815.3666600552295089.19107.37116.45132 Y315M-26170712.52.83.2φ21046-80×546 12.78440400380295054.8378.2985.97160Y315L1-25964653.94.05.5φ26046-80×655 15.28528480295065.898.95110 Y315S-259643.94.0φ260456 103.1665 5.546-80×730 8.33 616560532295076.76109.61120.36132 Y315M-25964653.94.05.5φ26046-80×846 12.78704640608295087.73125.27137.55160Y315L1-25964653.94.05.5φ26046-80×92746547.512.515792720684295098.7140.93154.75220Y315M1-25964653.945.5φ26046-80×102746547.512.5158808007602950109.67156.59171.94220Y315M1-25964653.945.5φ26046-80×112746547.512.5159688808362950127.18172.3250Y355M2-25964653.945.5φ2606 189.2 546-80×122746547.512.51510569609122950131.69188.03206.66280Y355L1-25964653.945.5φ26085-45×3558510015.323.627.8153135117295033.740.5841.9255 Y250M-26877763.24.25.2φ20085-45×4558510015.323.627.8204180156295044.9354.1155.8975 Y280S-26877763.24.25.2φ20085-45×5558510015.323.627.8255225195295056.1667.6469.8790 Y280M-26877763.24.25.2φ20085-45×6558510015.323.627.8306270234295067.481.1683.84110 Y315S-26877763.24.25.2φ20085-45×7558510015.323.627.8357315273295078.6394.6997.82132 Y315M-26877763.24.25.2φ20085-45×8558515.323.6408360295089.88108.2132 Y315M-268773.24.2φ200100 27.8 312 2111.7976 5.285-45×9558510015.323.627.84594053512950101.1121.75125.77160Y315L1-26877763.24.25.2φ20085-45×10558510015.323.627.85104503902950118.5140.7148.6185 Y315L-26877763.24.25.2φ20085-67×3558510015.323.627.8222201183295053.6364.6268.2690 Y280M-26272733.34.04.4φ23585-67×4558510015.323.627.8296268244295071.586.1691.02110 Y315S-26272733.34.04.4φ23585-67×5558510015.323.627.8370335305295089.38107.7113.78132 Y315M-26272733.34.04.4φ23585-67×6 558510015.323.627.84444023662950107.26129.24136.5160Y315L1-26272733.34.04.4φ235385-67×7558510015.323.627.85184694272950125.14150.78159.29185 Y315L-26272733.34.04.4φ23585-67×8558510015.323.627.85925364882950143.01172.32182.05220Y315M1-26272733.34.04.4φ23585-67×9558510015.323.627.86666035492950160.89193.86204.8250Y355M2-26272733.34.04.4φ23585-67×10558510015.323.627.87406706102950187.9220239280Y355L1-26272733.34.04.4φ23585-80×4518510214.723.628.3352320304295082.86105.82118.93132 Y315M-25970713.54.54.3φ25585-80×5518510214.723.628.34404003802950103.57132.27148.66185 Y315L-25970713.54.54.3φ25585-80×6518510214.723.628.35284804562950124.29158.73178.4200Y315L2-25970713.54.54.3φ25585-80×7518510214.723.628.36165605322950145185.18208.13250Y315M2-25970713.54.54.3φ25585-80×8518510214.723.628.37046406082950165.72211.64237.87280Y355L1-25970713.54.54.3φ25585-80×9518510214.723.628.37927206842950186.44238.09315Y355L2-25970713.54.54.3φ255267.685-80×10518510214.723.628.38808007602950207.15264.55297.33355Y3555-2(6KV)5970713.54.54.3φ25585-100×3518510215.323.628.3330300285295093.53106.83123.69132 Y315M-24965643.84.64.4φ28285-100×4518510215.323.628.34404003802950124.71142.45164.93185 Y315L-24965643.84.64.4φ28285-100×5518510215.323.628.351851022950155.89178.06206.16220Y355M1-24965643.84.64.4φ28285-100×6518515.323.651852950187.07280Y355L1-249653.84.6φ282102 28.3 102 213.67247.3964 4.485-100×7518510215.323.628.351851022950218.25249.28288.62315Y355L2-24965643.84.64.4φ28285-100×8518510215.323.628.351851022950249.43284.9329.86355Y3555-26KV4965643.84.64.4φ28285-100×9518510215.323.628.351851022950280.61320.51371.09400Y3556-26KV4965643.84.64.4φ28285-100×1 0 518510215.323.628.351851022950311.79356.12412.3450Y4001-26KV4965643.84.64.4φ2822120-50×39612014026.733.338.9165150126.9295060.7562.8462.8390 Y280M-27178773.25.16.7φ213120-50×49612014026.733.338.9220200169.229508183.7983.77110 Y315S-27178773.25.16.7φ213120-50×59612014026.733.338.9275250211.52950101.26104.74104.72132 Y315M-27178773.25.16.7φ213120-50×69612014026.733.338.9330300253.82950121.51125.69125.66160Y315L1-27178773.25.16.7φ213120-50×79612014026.733.338.9385350296.12950141.76146.63146.6200Y315L2-27178773.25.16.7φ2131120-50×89612014026.733.338.9440400338.42950162.01167.58167.55200Y315L2-27178773.25.16.7φ213120-50×99612014026.733.338.9495450380.72950182.27188.53188.5280Y355M1-27178773.25.16.7φ213120-50×1 0 9612014026.733.338.95455004302950200.8209.61213.45250Y355M2-27178773.25.16.7φ213120-100×4 9612014426.733.3404203943602950161.5176.4190.8220Y355M1-26873743.84.55.5φ275120-100×5 9612014426.733.340525492.54502950201.8220.5238.5250Y355M2-26873743.84.55.5φ275120-100×6 9612026.733.36305912950242.2264.6315Y355L2-268733.84.5φ275144 40 540 286.2 74 5.5120-100×7 9612014426.733.340735689.56302950282.6308.7333.9355 Y3555-26873743.84.55.5φ275120-100×8 9612014426.733.3408407887202950323352.8381.6400 Y3556-26873743.84.55.5φ275120-100×9 9612014426.733.340945886.58102950363.3396.9429.3450 Y4001-26873743.84.55.5φ275120-100×10 9612014426.733.34010509859002950403.7441476.9500 Y4002-26873743.84.55.5φ275120-100×11 9612014426.733.34011551083.59902950444.1485.1524.7560 Y4003-26873743.84.55.5φ275120-100×12 9612014426.733.3401260118210802950484.5529.2572.4630 Y4004-26873743.84.55.5φ275150-30×311915019033.141.752.8999085.5295044.5644.8254.6175 Y280S-27282813.84.35φ172150-30×4119 33.1 132 2950 59.41 90 Y280M-2 72 3.8 φ172150 190 41.752.812011459.7872.8282814.35150-30×511915019033.141.752.8165150142.5295074.2674.7295.34110 Y315S-27282813.84.35φ172150-30×611915019033.141.752.8198180171295089.1289.67109.23132 Y315M-27282813.84.35φ172150-30×711915019033.141.752.8231210119.52950103.97104.61127.44160Y315L1-27282813.84.35φ172150-30×811915019033.141.752.82642402282950118.82119.56145.64160Y315L1-27282813.84.35φ172150-30×911915019033.141.752.8297270256.52950133.68134.5163.8185 Y315L-27282813.84.35φ172。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

矿用水泵的常见类型教案机电办：焦海鹏矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。

常见的排水系统有集中排水系统和分段排水系统两种。

排水高度较低时，可以直接将水集中排至大巷水沟；排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。

1、矿井采掘排水设备分类1.1 按叶轮数目分类可分为多级离心泵和单级离心泵。

多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。

1.2 按水泵外壳构造分类可分为分段式离心泵和整体式离心泵。

1.3 按水泵传动轴的安装方式分类可分为卧式和立式水泵。

立式水泵有吊泵、潜水泵等。

1.4 按工作原理分类叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。

这类泵有离心泵、轴流泵和混流泵。

容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。

这类泵有柱塞泵、隔膜泵等。

流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。

2 、矿井采掘排水系统常用水泵类型及型号含义2.1 多级离心泵多级离心泵由定子和转子部分组成。

水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。

水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。

整个转子部分支撑在轴两端的圆柱滚子轴承上。

泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。

泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。

水泵的轴向推力采用平衡盘平衡。

该类型水泵常用型号有MD85- 45×2、MD280- 60×4 等，M表示耐磨，D 表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。

2.2 矿用隔爆型排污、排沙潜水泵矿井常用的隔爆型排污、排沙潜水泵有BQW、BQS系列，该系列潜水泵能排放高浓度的煤泥、岩粉、灰渣、砂浆等重介质。

潜水泵结构型式为整机潜水、机电一体，具有防水、防爆、安装迅速、操作简便等特点。
