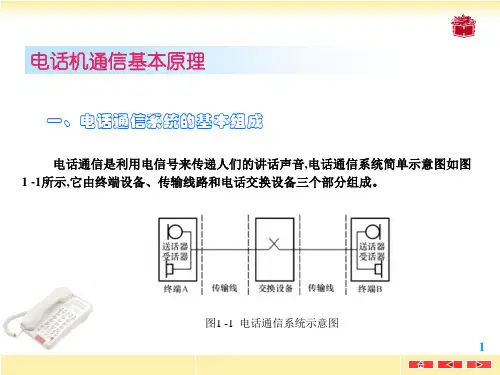

双音频交流电载波按键电话机电路原理分析本机采用大规模集成电路DTMF作收发器件，具有以下特点：取代交换机，任意选呼与群呼；利用220V交流电力线传输信号，不需架专线，通话距离达1.5-2.5公里；由数模电路实行逻辑开关转换功能，可多台联网，双工通话，具有振铃、拨号音、占线盲音等功能。
它非常适用于企事业单位作内部通信。
一、基本原理上图是本机的原理方框图，下图为电路原理图。
它主要由DTMF 编码和译码电路、逻辑电子门、双频道接收、铃信号发生电路以及调制、解调等部分组成。
本机采用调频工作方式，并采取异频双工对讲，频率分别是150kHz与190kHz。
本机功耗为2.5W。
1．DTMF编码与译码①编码图中IC14(MK5087)是DTMF专用集成电路，它由一组低音频信号和一组高音频信号按16种组合构成，外接3.579MHz标准晶振，用8中取2键盘组成4×3矩阵，行与列交叉点接触时（即按下任一键时），即从IC14的16脚发出一组音频信号。
此信号进入IC2(LM567)进行调制，由5脚输出再经BG1、BG2、B5等电路发送、耦合到220V交流电线上。
②译码对方机发出的DTMF信号经电力线进入机内接收电路后，输入到IC15(MT8870)的2脚（-IN端），1脚与4脚短接，给+IN提供VDD/2的偏置电压。
7与8脚接3.579MHz晶振。
11～14脚为二进制数据A4A3A2Al输出端，输出BCD码，进入IC16(CD4028二一十进制译码器)和IC17（CD4043四RS锁定触发器）。
IC16与IC17构成电子门，当对方按下与此机相应的号码时，电子门打开，话机振铃。
图中的点线式矩阵是用来编号的。
由于本机利用9与O实行群呼功能，此两个数字不能再编进其他号码内。
剩下的数字只要不重复（在一个编号内），可任意组合，一般可设编三位数字号码512个。
2．发送电路本机在异频双工的频率发送方式上采取优先权制，先提机者发150kHz收190kHz信号。

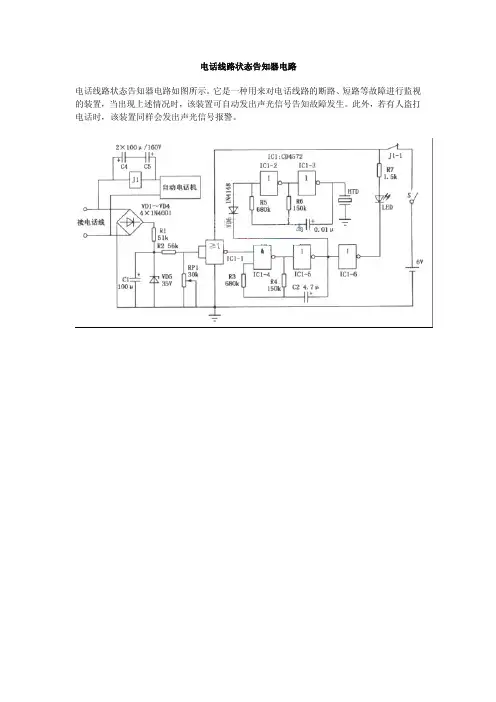

电话线路状态告知器电路电话线路状态告知器电路如图所示。
它是一种用来对电话线路的断路、短路等故障进行监视的装置，当出现上述情况时，该装置可自动发出声光信号告知故障发生。
此外，若有人盗打电话时，该装置同样会发出声光信号报警。
两款同线电话转接装置电路同线电话转接装置在许多场合，一根电话外线并接多部电话，虽然利用率高，但保密性太差。
本装置以最少的元器件能有效解决这个问题。
用电话时先摘机者有优先权，后摘机者无声；接电话时甲、乙两部电话同时振铃，先摘机者在优先权，后摘机者无声。
通话时甲、乙机相互保密。
工作原理电路原理见图1（点此下载原理图）。
甲、乙两部电话通过继电器J1、J2并接在一条外线L1、L2。
图中状态继电器J1、J2均处于释放状态。
故甲、乙两部电话机均与外线接通。
当有电话呼入时，铃流电压通过耦合电容C1、C2使两部电话机均振铃。
假设甲机先摘机，则继电器J1提供了直流通路，其触点吸合（即动触点由上方转换为下方），从而切断了乙电话机的通路。
如果是乙电话机先摘机，类似的，则把甲电话机通路切断，由此完成了互相保密的功能。
用电话时，谁先摘机谁就先占用外线路，后摘机无声。
元器件选择与制作电路中电容C1、C2的作用一是为铃流和话音提供交流通路；二是防止拨号时继电器产生跳动。
一般都用1000u的电解电容。
继电器选用单刀双掷（5脚），线圈工作电压为9V的。
整个装置在接入时须分清外线的正负。
同线电话转接装置（2）本文介绍的同线电话转接装置，采用可控硅，除了有与同线电话转接装置（1）相同的功能外，还具有自己的特点：①并接的分机数量多；②电路体积更为小巧；③装置接外线时不必分正负；④安装连线更简单；⑤工作时对外线的影响更小。
工作原理电路原理见图1（点此下载原理图）。
二极管VD1－VD4组成极性转换电路，使接外线时不必分正负。
静态时，各分机挂线，线路相当于直流断路，故可控硅VS截止。
图中只画出了一部分机的电路，实际使用时可如此并接多部分机。
来电显示电话机1、什么是来电显示电话机：来电显示电话机俗称“千里眼”，能够显示来电号码、姓名、时间及日期等信息，并自动存储起来，以供用户查阅或电话回拨。
来电显示全名为Calling Identity Delivery(呼叫识别信息传送与显示功能)，英文缩写为Caller-ID(简称CID)。
美国贝尔通信研究所最先采用语音频带数据通信的调制与解调技术，利用连续的移频键控(即FSK)方式传送主叫用户的姓名、呼叫日期和时间等信息。
后来部分欧洲国家则采用双音多频(即DTMF)方式传送。
从而形成了目前来电显示的FSK和DTMF 两种制式。
(1)FSK制式采用相位连续二进制移频键控的编码方法，将呼叫识别信息转换成FSK编码传输。
其特点是传输格式较复杂，但传送信息多，除电话号码外，还能传送时间、日期及姓名等信息。
(2)DTMF制式利用双音多频信号传送电话号码。
其特点是传输格式简单，传送信息少，只能传送电话号码。

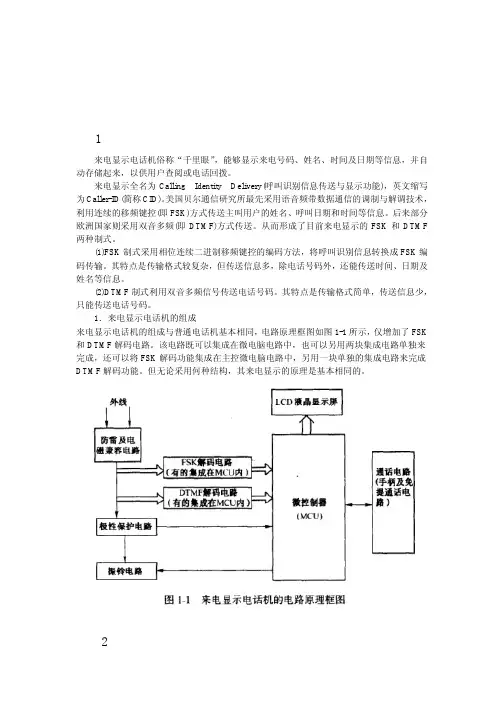

1．来电显示电话机的组成来电显示电话机的组成与普通电话机基本相同，电路原理框图如图1-1所示，仅增加了FSK 和DTMF解码电路。
该电路既可以集成在微电脑电路中，也可以另用两块集成电路单独来完成，还可以将FSK解码功能集成在主控微电脑电路中，另用一块单独的集成电路来完成DTMF解码功能。
但无论采用何种结构，其来电显示的原理是基本相同的。
2．来电显示电话机的原理程控交换机接收到主叫用户的呼叫信号，经判断处理后将其号码、姓名、呼叫日期及时间等信息，通过信息指令系统传送到终端的程控交换机，终端程控交换机经判断处理后将来电显示信息以移频键控或双音多频的方式传送到被叫用户的电话机中。
(1)FSK制式。
若市话外线送人的来电显示信号为FSK制式，则送人FSK解调器，解调后送人微电脑电路中，经内部译码后将来电显示信号送人液晶屏显示；同时送人存储器存储起来，供查询用。
(2)DTMF制式。
若来电显示信号为DTMF制式，则送人DTMF解调器，解调后送人中央处理器，经内部译码后将来电信息传送到液晶屏显示；同时传送到存储器存储起来，供机主查询用。
