步步高电话机原理图(电路图)

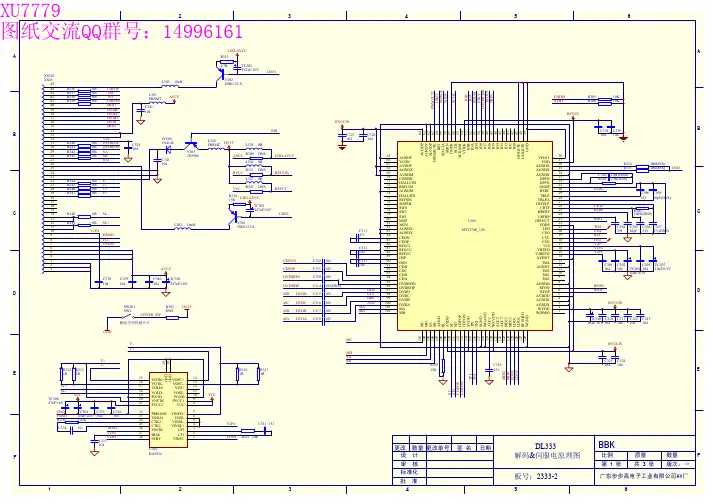

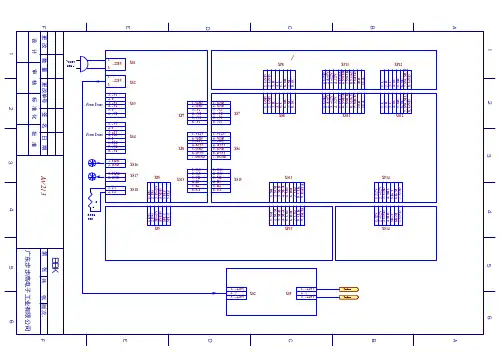

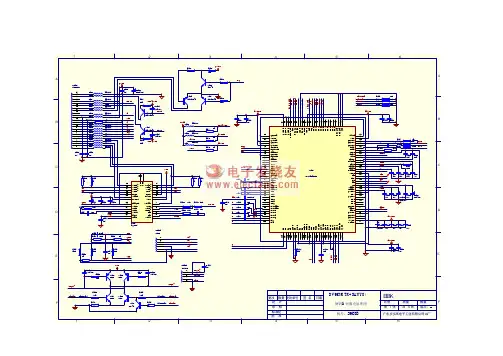

维修技术手册 VCDAB005K2001年8月第一版代 码物料名称规格型号位 号代 码物料名称规格型号位 号0090063贴片电阻1/10W 10k ±5%R30000040碳膜电阻1/6W 10K ±5%D4*******贴片电阻1/10W 4.7Ω ±5%R130000122碳膜电阻1/6W 100Ω ±5% 成形7.5mm R7050090112贴片电阻1/10W 75Ω ±5%R100000123碳膜电阻1/6W 330Ω ±5% 成形7.5mm R9030090113精密电阻1/10W 2k ±1%R60000124碳膜电阻1/6W 470Ω ±5% 成形7.5mm R7230100008排阻1/6W 4.7k ±5% 9P R90000124碳膜电阻1/6W 470Ω ±5% 成形7.5mm R6120120002滑动电位器10KR1212N11A1VR9010000126碳膜电阻1/6W 560Ω ±5% 成形7.5mm R6010120013滑动电位器50KR1212N11A1VR9030000129碳膜电阻1/6W 1K ±5% 成形7.5mm R6090000133碳膜电阻1/6W 4.7K ±5% 成形7.5mm R6140200032瓷片电容50V 22P ±5% NPO 5mm C120000134碳膜电阻1/6W 5.1K ±5% 成形7.5mm R7260200035瓷片电容50V 47P ±5% NPO 5mm C110000135碳膜电阻1/6W 5.6K ±5% 成形7.5mm R6170200059瓷片电容50V 101 ±10% 2.5mm C4030000137碳膜电阻1/6W 10K ±5% 成形7.5mm R7010200062瓷片电容50V 151 ±10% 2.5mm C6100000138碳膜电阻1/6W 12K ±5% 成形7.5mm R7250200066瓷片电容50V 221 ±10% 2.5mm C10000139碳膜电阻1/6W 20K ±5% 成形7.5mm R7090200069瓷片电容50V 331 ±10% 2.5mm C7110000140碳膜电阻1/6W 22K ±5% 成形7.5mm R9010200071瓷片电容50V 561 ±10% 2.5mm C6200000142碳膜电阻1/6W 33K ±5% 成形7.5mm R6050200073瓷片电容50V 681 ±10% 2.5mm C6030000146碳膜电阻1/6W 100K ±5% 成形7.5mm R6130200077瓷片电容50V 102 ±10% 2.5mm C2110000163碳膜电阻1/4W 10Ω ±5%J4220200080瓷片电容50V 152 ±10% 2.5mm C7010000203碳膜电阻1/4W 3K ±5%R360200084瓷片电容50V 222 ±10% 2.5mm C7210000273碳膜电阻1/4W 33Ω ±5% 成形10mm R70200107瓷片电容50V 151 ±10% 5mm C20000276碳膜电阻1/4W 100Ω ±5% 成形10mm R20200110瓷片电容50V 331 ±5% 5mm C220000278碳膜电阻1/4W 330Ω ±5% 成形10mm R60200123瓷片电容50V 102 ±10% 5mm C150000281碳膜电阻1/4W 680Ω ±5% 成形10mm R120200131瓷片电容50V 103 ±10% 5mm C190000282碳膜电阻1/4W 820Ω ±5% 成形10mm R100200138瓷片电容50V 104 ±20% 5mm C18,0000283碳膜电阻1/4W 1K ±5% 成形10mm R210200139瓷片电容50V 104 +80%-20% 5mm C4020000283碳膜电阻1/4W 1K ±5% 成形10mm R2010200153瓷片电容50V 392 ±20% 5mm C6260000284碳膜电阻1/4W 1.5K ±5% 成形10mm J4040210003涤沦电容100V 102 ±10% 3.5mm C140000285碳膜电阻1/4W 1.8K ±5% 成形10mm R90210017涤沦电容100V 11N5P ±10% 3.5mm C6010000287碳膜电阻1/4W 3.3K ±5% 成形10mm R330210054涤沦电容100V 332 ±10% 3.5mm C6210000294碳膜电阻1/4W 10K ±5% 成形10mm R550210055涤沦电容100V 822 ±10% 3.5mm C6220000294碳膜电阻1/4W 10K ±5% 成形10mm R2060230007独石电容50V 102 ±10% 5mm C160000295碳膜电阻1/4W 12K ±5% 成形10mm R160230011独石电容50V 223 ±10% 5mm C90000299碳膜电阻1/4W 22K ±5% 成形10mm R50230013独石电容50V 104 ±10% 5mm C170000300碳膜电阻1/4W 33K ±5% 成形10mm R4010230019独石电容50V 821 ±5% 5mmC500000301碳膜电阻1/4W 47K ±5% 成形10mm R130260075电解电容CD11 50V 10UF ±20% 5×11 2.0C280000305碳膜电阻1/4W 100K ±5% 成形10mm R40260079电解电容CD71 50V 10UF ±20% 6×7 2.5C360000309碳膜电阻1/4W 330K ±5% 成形10mm R450260092电解电容CD110 16V 33UF ±20% 5×11 2.0C10000338碳膜电阻1/6W 15K ±5% 成形7.5mm R6070260096电解电容CD110 16V 100UF ±20% 6×12 2.5C7200000341碳膜电阻1/6W 18K ±5% 成形7.5mm R7070260098电解电容CD110 16V 220UF ±20% 8×11 3.5C7190000363碳膜电阻1/4W 1Ω ±5% R50260102电解电容CD110 25V 10UF ±20% 5×11 2.0C180010016金属膜电阻1/4W 2.2Ω ±5% 成形10mmR650260104电解电容CD110 25V 100UF ±20% 6×12 2.5C2100050006熔断电阻1/2W 0.22Ω ±5%R2080260108电解电容CD110 50V 0.68UF ±20% 5×11 2.0C6050050008熔断电阻1/2W 10Ω ±5%R2100260111电解电容CD110 50V 100UF ±20% 8×12 3.5C2050050013熔断电阻1W 0.22Ω ±5%R2110260131电解电容CD110 16V 22UF ±20% 5×11 成形5C80090037贴片电阻1/10W 2.2Ω ±5%R10260132电解电容CD110 16V 33UF ±20% 5×11 成形5C550090044贴片电阻1/10W 220Ω ±5%R40260133电解电容CD110 16V 47UF ±20% 5×11 成形5C540090046贴片电阻1/10W 470Ω ±5%R170260150电解电容CD110 25V 22UF ±20% 5×11 2.0C7130090050贴片电阻1/10W 1k ±5%R150260152电解电容CD110 25V 1000UF ±20% 12×20 5C2040090053贴片电阻1/10W 2.7k ±5%R20260155电解电容CD110 50V 4.7UF ±20% 5×11 2.0C608视盘机AB005K<电阻><电容>代 码物料名称规格型号位 号代 码物料名称规格型号位 号0260165电解电容CD11 16V 6800UF ±20% 16×30 7.5C2230880274IC P98C328D DIPU10260200电解电容CD11C 16V 47UF ±20% 5×7 2.0C160880292IC AS4C256K16EO-60JC SOJ U50260201电解电容CD11C 16V 100UF ±20% 6×7 2.5C6130880308IC KA4558 DIP U7010260202电解电容CD11C 16V 220UF ±20% 8×9 3.5C530880318IC XWM8725 SOP U60260203电解电容CD11C 25V 10UF ±20% 4×7 1.5C6090880322IC MM74HCU04M SOP U70260204电解电容CD11C 50V 2.2UF ±20% 4×7 1.5C390880349IC KIA4558P DIP U7020310005贴片电容50V 20P ±5% NPO 0805C50880408IC V53C16258HK SOJ U50310012贴片电容50V 100P ±5% NPO 0805C480880445IC 4558C DIP U7010310027贴片电容50V 331 ±10% 0805C250890097软体程序CPU CPU5K2-10310029贴片电容50V 102 ±10% 0805C220900018软体程序ROM7B2-3A0310038贴片电容50V 104 +80%-20% 0805C30310081贴片电容50V 47P ±5% NPO 0805C260960005晶振8.4672MHZ 49-U X10960008晶振12.00MHZ 49-U 0460050变压器220V 1A 线长 6cm0960021晶振27.00MHZ 49-U 0970003陶瓷谐振器455EX10570003二极管1N4001D10570006二极管1N4148D11200001液晶显示屏SVA-06mSOT VFD4010570007二极管1N5401D2061200003液晶显示屏VFD-BT-267GK VFD4010570010二极管1N4002D2101200033液晶显示屏VFD25-0608VFD4010580041稳压二极管4.7V 1W ZD2020580042稳压二极管24V 1W ZD2011300001微动开关ESE11SH2STKAY 0620002发光二极管Φ3 红LED9011340003轻触复位开关卧式6×6×1K4120630002发射管LTE-3271LED 0630003发射管TSAL6200LED 1910005端子插座RF 端子S7020780022三极管2SD2144Q7011910006端子插座S 端子S7010780023三极管2N3904Q7061910009端子插座三联双排黄红白JK7020780024三极管2N3906Q7031980002麦克风插座Φ6.35MIC6010780027三极管2SC2878Q7010780028三极管8050C N12310001保险丝500mAF2010780050三极管S8050DN12360001接收头HS0038A U4020880033IC 7805 金封 TO-220U2042360002接收头HS0038B U4020880121IC TDA7073A DIP U42360009接收头TSOP1838U4020880123IC PQ05RF11 塑封 TO-220U2050880124IC NJM4558D DIP U6012380012VCD 机芯PHILIPS 三碟0880131IC L7812CV 金封 TO-220U2010880133IC 7912 金封 TO-220U2025440153PCB 半成品980102-10880146IC D16312GB QFP U4015440154PCB 半成品984102-10880148IC SAA7372GP QFP U15440214PCB 半成品98605B1A 0880165IC 74HCU04D SOP U75440260PCB 半成品98905B1A 0880178IC TDA1300T SOP U35440276PCB 半成品98705B-10880219IC GM71C4263C SOJ U55440313PCB 半成品98B05B-20880220IC PT2222 SOP 5440326PCB 半成品98505B-20880223IC PT6312 QFP同上5440799PCB 半成品98305B-2 AB005K V2.30880224IC PQ05RD11 塑封 TO-220U2055441115PCB 半成品98205B-1 AB005K V5.00880230IC PT2399 DIP U6030880235IC M514260C-60J SOJ U50880239IC CL680T-D1 QFP U20880242IC PCM1725U SOP U60880244IC AT27C010 DIP U40880255ICHY514264B SOJU5<晶振><显示屏><开关><机芯><PCB><变压器><二三极管><IC><插座><保险丝><接收头>。

电话机基本原理此原理图分为5大部分，国内的电话机基本依此原理图设计，熟悉此图，电话机基本能修。

1：极性保护电路，作用是把外线不确定的正负电压变为确定的单一极性。

2：振铃电路，来电话振铃。

3：手柄通话电路，作用是利用手柄通话与送话。

4：免提电路，免提送受话。

5：拨号电路，完成电话号码传送，分为音频与脉冲拨号电话机型号代表的含义如：HA868(III)P/TSD-LCDHA: 电子电话机868：指入网证号（iii）：外形p/t：p为脉冲拨号，t为音频拨号s：锁控电路d：免提lcd：液晶显示电话机在待机时外线电压为50V左右，话机摘机，交换机识别后外线电压降为10V，并向主教方发送25HZ连续的拨号音，就是我们听到的嗡嗡声。

，主叫拨号，若成功，交换机向对方外线发送电压是~90-110V，25HZ响3秒，停1秒的振铃铃流信号，被叫摘机，双方通话。

若不成功，则交换机向主叫方送25HZ，响1秒停1秒的占线信号。

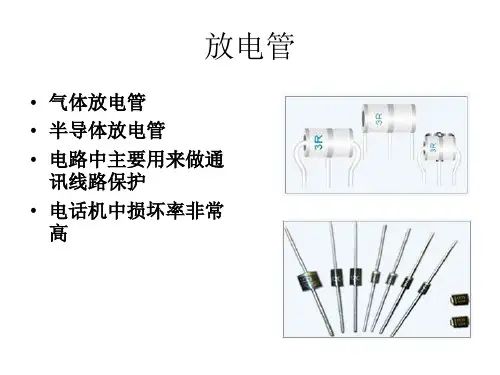

一：极性保护电路的任务是把外线不固定的直流电压变为固定的直流电压，防止外线极性接错，烧毁话机内部线路，外线经压簧开关到二极管d301 302 304 304输出+向电压经r101送至开关管Q102。

其中VR1为270V压敏电阻，防止外线雷击或与220V市电相连，保护后面线路。

ZD101 为90V保护稳压管，防治外线电压过高。

二：振铃电路现在有2种，1是需要外接电源的的电路，如KA2410，2是不需要外接电源的电路，如：KA1240。

分别介绍2种电路。

ka2410 8脚振铃IC，管脚作用1电源，振铃时为27V2触发，通过100K电阻接电源，易起振。

3低频振荡器定时电容一般为0.47UF，改变电容的容量，可以改变振铃的快慢。

4低频振荡器定时电阻150K5地6高频振荡器外界定时电阻180K7高频振荡器外界电容，改变容量可以改变振铃的音调。

8输出外线来电，铃流信号经c301耦合，R301降压D306 305 307 308整流，ZD301稳压，C301滤波得到27V的电压到2410的1脚，2410得电后从8脚输出振铃信号3901格掉直流后经变压器T301耦合至扬声器发声。
