电话机电路分析

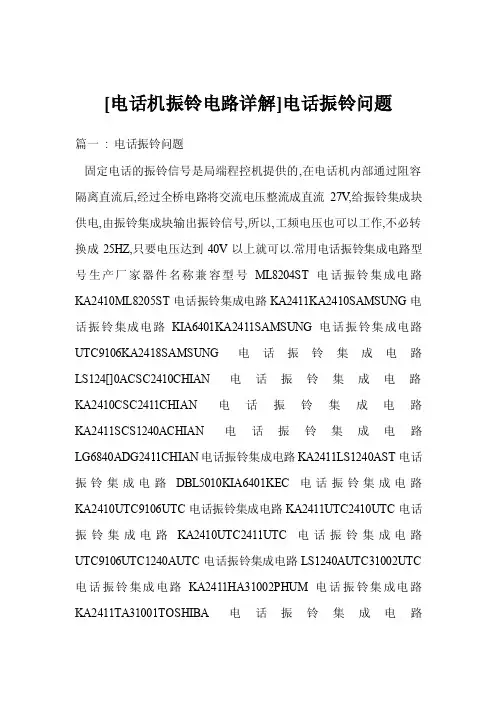

[电话机振铃电路详解]电话振铃问题篇一: 电话振铃问题固定电话的振铃信号是局端程控机提供的,在电话机内部通过阻容隔离直流后,经过全桥电路将交流电压整流成直流27V,给振铃集成块供电,由振铃集成块输出振铃信号,所以,工频电压也可以工作,不必转换成25HZ,只要电压达到40V以上就可以.常用电话振铃集成电路型号生产厂家器件名称兼容型号ML8204ST电话振铃集成电路KA2410ML8205ST电话振铃集成电路KA2411KA2410SAMSUNG电话振铃集成电路KIA6401KA2411SAMSUNG电话振铃集成电路UTC9106KA2418SAMSUNG电话振铃集成电路LS124[]0ACSC2410CHIAN电话振铃集成电路KA2410CSC2411CHIAN电话振铃集成电路KA2411SCS1240ACHIAN电话振铃集成电路LG6840ADG2411CHIAN电话振铃集成电路KA2411LS1240AST电话振铃集成电路DBL5010KIA6401KEC电话振铃集成电路KA2410UTC9106UTC电话振铃集成电路KA2411UTC2410UTC电话振铃集成电路KA2410UTC2411UTC电话振铃集成电路UTC9106UTC1240AUTC电话振铃集成电路LS1240AUTC31002UTC 电话振铃集成电路KA2411HA31002PHUM电话振铃集成电路KA2411TA31001TOSHIBA电话振铃集成电路KA2410TA31002TOSHIBA电话振铃集成电路UTC31002DBL5001DAEWOO电话振铃集成电路KA2410DBL5002DAEWOO电话振铃集成电路KA2411DBL5010DAEWOO电话振铃集成电路LS1240AMC34017MOTOROLA电话振铃集成电路LS1240A篇二: 电话机电子振铃电路的代用振铃电路是自动电话机的一个重要组成部分。

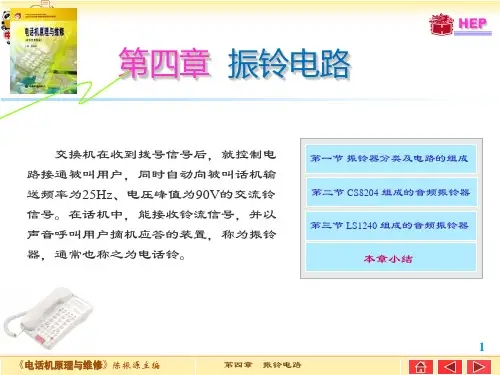

［]其功能是，当有其他用户给你打来电话时，电话交换机就自动向你的话机发送一个90VPP、25Hz的铃流信号，电话机中的振铃电路收到铃流就开始工作，并发出振铃声，提醒你及时摘机应答。

常见电话机整机电路工作原理探析电话机是一种基本的通信工具，已经成为我们日常生活中不可或缺的部分。

电话机整机电路是指整个电话机内部的电路系统，其主要功能是完成电话的拨号、呼叫、接听、通话等基本功能。

本文将对常见电话机整机电路的工作原理进行探析。

电话机整机电路主要由以下几个部分组成：话筒、听筒、拨号盘、振铃装置、线路控制电路、放大电路、滤波电路等。

电话机电路的整体结构是一个通路导向的结构，通路从话筒开始，经过放大、滤波、线路控制等环节，最终到达听筒。

下面将对各个部分的工作原理进行详细介绍。

话筒和听筒部分是电话机中最基本的部分，直接用于声音的录制和播放。

话筒是一种能够将声音转换成电信号的装置，其中包含一个振膜和一个磁环，振膜会根据声波的变化而发生振动，这个振动将磁环中的电线圈产生的磁场变化，进而产生一个与声音有关的交流电信号。

听筒则是将电信号转换成声音的装置，其中包含一个电磁铁和一个振动膜，电磁铁的电场由电流控制，改变电磁铁的磁场会带动振动膜发生振动，进而发出人耳可听到的声音。

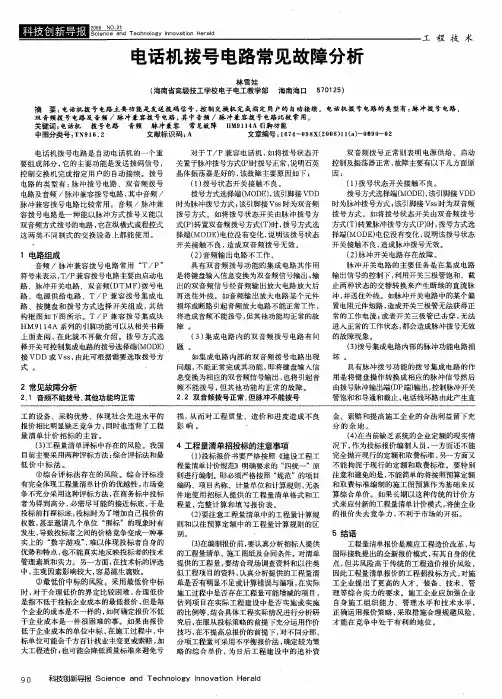

拨号盘用于拨号，其原理是基于DTMF（双音多频）技术，即通过按下拨号盘上的数字键，发出不同的DTMF信号，这个信号会被传输到电话交换机，进而实现电话的拨号功能。

振铃装置主要是用于接收到呼叫时，会发出响铃的声音。

振铃装置原理是基于电磁感应，接收到来自电话交换机的电信号，电流经过声音振板时，会使得振铃装置的铃铛发生震动，发出响铃声。

线路控制电路包括了接口电路和信号发送电路。

接口电路将电话所在的线路与电话交换机相连，实现电话的拨打、接听、挂断功能。

信号发送电路主要通过接口电路向电话交换机传输DTMF信号，实现电话的拨号功能。

放大电路主要作用是将话筒产生的微弱信号进行放大，以保证信号能够顺利传输到接收方。

在电话机的传输过程中，由于传输距离较长，信号会出现衰减，放大电路需要对信号进行补充，使得信号能够顺利的到达接收终端。

滤波电路的作用是降低电磁干扰和噪声。

电话机电路图全集一．电话机免提电路二．电话音铃电路图· [图文] 工频0-5分钟延时电路· [组图] CD828/CD828A应用参考电路· [图文] 全内置双线电话来电显示芯片电路图 · [图文] TCL电话机电路图(原理图)· [图文] 步步高电话机原理图 (电路图)· [图文] 电话分线器电路· [图文] 无线免提电话装置电路· [图文] 简易电话检修仪电路· [图文] 单位内部电话交换机电路· [图文] 光藕组成的电话保安装置电路· [图文] 电话占线指示器电路图· [图文] 电话扩音录音装置电路及制作· [图文] 电话机对讲电路· [图文] 电话机拨号电路· [图文] 电话机维修参考电路· [图文] 电话音量监控电路· [图文] 电话远距离振铃电路· [图文] CD与VCD音频输出选通电路图· [图文] 168服务电话加锁装置电路· [图文] 光耦合电话防盗打器及电路图· [图文] 家用电器童锁开关电路· [图文] 红外线控制电话密码锁电路图· [图文] 电话密码器电路图· [图文] 电话线路测试仪· [图文] 电话电路· [图文] 电话保持电路· [图文] 电话放大器· [图文] FCC PART68电话接口· [图文] 来仿电话号码识别器· [图文] 电话音频接口· [图文] 报警拨号器· [图文] 电话寻呼机(续)· [图文] 5V拨号音电路· [图文] 电话寻呼机· [图文] 电话测频加密器· [图文] 电话通话音提示电路· [图文] 扬声器电话适配器（续）· [图文] 扬声器电话适配器· [图文] 音乐等待电路· [图文] 电话呼叫自动记录电路· [图文] 电话振铃器· [图文] 内部电话通话系统· [图文] 非常简单的内部电话通信电路· [图文] 单向话音通信系统· [图文] 用于PC机的8通道AD转换器（续）· [图文] 电话盗用报讯器电路· [组图] 电话机的消回音电路及放大电路· [图文] 自动电话拨码器电路图· [图文] 载波信号处理、控制电路图· [图文] 夜间通话自动照明定时灯电路图2· [图文] 夜间通话自动照明定时灯电路图1· [图文] 遥控式多档控制器电路图· [图文] 遥控电铃电路图· [图文] 限时讲话声光报讯器电路图· [图文] 无线寻呼系统电路图· [图文] 无线电呼叫系统编码发射机电路图· [图文] 同线电话机呼叫铃声电路图· [图文] 通话限时电路图· [图文] 热释电红外无线遥控语音报讯装置电路图 · [图文] 简易编、译码电路图· [图文] 光纤连接的音频电路图· [图文] 发报训练器电路图· [图文] 多用途比例控制器电路图· [图文] 多路有线遥控开关电路图· [图文] 多路编码遥控发射机电路图· [图文] 多功能遥控电路图· [图文] 多功能定时呼叫器电路图· [图文] 电话录音附加电路图· [图文] 电话机附加振铃提醒器电路图2· [图文] 电话机附加振铃提醒器电路图1· [图文] 大容量编码定时无线发射电路图· [图文] 长话线路故障遥测仪电路图· [图文] YSTS比例遥控调速器电路图· [组图] FM无线发射电路图· [图文] 自动接线的用户线接口电路图· [图文] 音调拨号盘顺序解码器电路图· [图文] 音调拨号盘解码器电路图· [图文] 音调拨号盘发生器电路图· [图文] 音调拨号盘编码器电路图· [图文] 遥控振铃扩展器开关电路图· [图文] 电子电话铃电路图· [图文] 电话自动应答及振铃指示器电路图· [图文] 电话摘机指示器电路图· [图文] 电话音铃电路图· [图文] 电话线供电的存储拨号器电路图· [图文] 电话手机音频拨号编码器电路图· [图文] 电话控制磁带启动器电路图· [图文] 电话继电器电路图· [图文] 电话或分机音铃电路图· [图文] 低用户线负载振铃检测器电路图· [图文] 采用压电器件的电话铃电路图· [图文] 采用光电隔离器的电话状态监视器电路图 · [图文] 标准电话音铃电路图· [图文] 便携式律音发生器电路图· [组图] 振铃传输及写入控制电路· [图文] 有源负载及振铃信号检测电路· [图文] 由免提电话芯片制成的电话会议终端机 · [图文] 用于脉冲话机的160,168控制器· [图文] 双音频电话拔号显示器· [图文] 内线电话· [图文] 免提电话芯片电路· [图文] 脉冲式电话拔号显示电路· [图文] 控制信号电路· [图文] 脉冲式电话拔号显示电路· [图文] 控制信号电路· [图文] 话机铃声自动调节电路· [图文] 恒流源供电和摘机检测电路· [图文] 给电话振铃增加可视判断功能· [图文] 对地不平衡测试电路· [图文] 电力线家用载波电话机· [图文] 电话机免提电路· [图文] 电话防盗密码锁· [图文] 单音频解码电路· [图文] TEA1062通话电路· [图文] MC34011振铃电路· [图文] MC34011的稳压电路· [图文] MC34011的发话,受话电路· [图文] 纵横制用户分机外线计次器· [图文] 自动录音电话接口电路· [图文] 有记忆功能的电话防盗报警器。

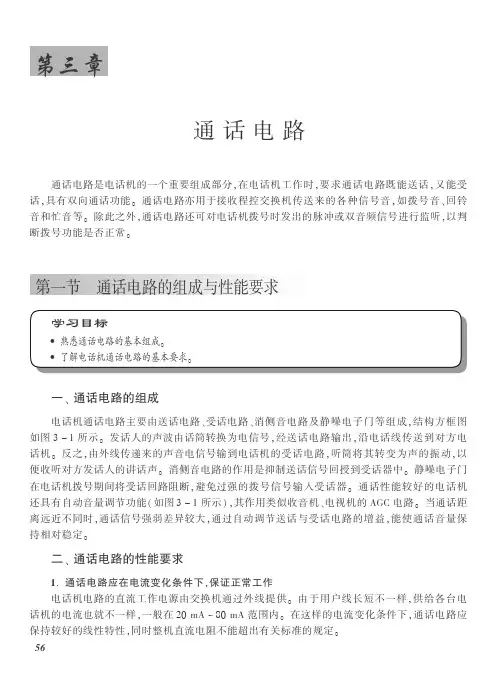

第三章通话电路 通话电路是电话机的一个重要组成部分，在电话机工作时，要求通话电路既能送话，又能受话，具有双向通话功能。

通话电路亦用于接收程控交换机传送来的各种信号音，如拨号音、回铃音和忙音等。

除此之外，通话电路还可对电话机拨号时发出的脉冲或双音频信号进行监听，以判断拨号功能是否正常。

　第一节　通话电路的组成与性能要求 学习目标瞯熟悉通话电路的基本组成。

瞯了解电话机通话电路的基本要求。

一、通话电路的组成 电话机通话电路主要由送话电路、受话电路、消侧音电路及静噪电子门等组成，结构方框图如图３－１所示。

发话人的声波由话筒转换为电信号，经送话电路输出，沿电话线传送到对方电话机。

反之，由外线传递来的声音电信号输到电话机的受话电路，听筒将其转变为声的振动，以便收听对方发话人的讲话声。

消侧音电路的作用是抑制送话信号回授到受话器中。

静噪电子门在电话机拨号期间将受话回路阻断，避免过强的拨号信号输入受话器。

通话性能较好的电话机还具有自动音量调节功能（如图３－１所示），其作用类似收音机、电视机的ＡＧＣ电路。

当通话距离远近不同时，通话信号强弱差异较大，通过自动调节送话与受话电路的增益，能使通话音量保持相对稳定。

二、通话电路的性能要求1．通话电路应在电流变化条件下，保证正常工作 电话机电路的直流工作电源由交换机通过外线提供。

由于用户线长短不一样，供给各台电话机的电流也就不一样，一般在２０ｍＡ～８０ｍＡ范围内。

在这样的电流变化条件下，通话电路应保持较好的线性特性，同时整机直流电阻不能超出有关标准的规定。

65图３－１　通话电路方框图2．通话声音响度要足够大，并且较为稳定 经过电话机传送的声音要有足够大的响度，对方才能听清楚，而声音的大小是与声音的能量有关的。

平常人们谈话时发出的声能约为１０μＷ，为了使人们在打电话时能与平常交谈一样，不必对着话筒大声呼叫就能让对方听清楚，要求送话器能接收的功率为１μＷ～１０μＷ。

对受话电路的要求是，输入１μＷ以上的话流功率应可以听到足够大的声音。

电话工作原理初中物理一电话原理：电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音.话筒和听筒里面都会有一个小薄膜，话筒里的薄膜起到人的耳朵里鼓膜的作用，你对它说话，薄膜会振动，薄膜连接着一个小线圈（注意：这个线圈是会随薄膜的振动而改变位置的），话筒里还有一小块固定的永磁铁（固定在话筒外壳上）。

薄膜是有弹性的，一般既起到振动的作用，也起到把线圈拉回初始位置的作用。

薄膜一头固定在话筒外壳上，一头连着线圈。

当薄膜振动时，带动线圈振动，线圈和永磁铁的相对位置改变，这使得穿过线圈的磁场发生变化，磁场变化了会在线圈中产生感应电动势，也就产生了电流。

特定的声音有特定的振动，特定的振动产生特定形式的电流。

所以话筒就把声音“编码”成了电流的形式。

听筒的原理大概是话筒的逆过程，结构也几乎一样。

听筒里也有一个薄膜，薄膜连接着一个线圈，同样也有一块永磁铁。

特定形式的电流（比如话筒刚刚“编码”完成的电流）流过听筒的线圈，这样就使得线圈产生的磁场发生变化，于是永磁铁和线圈之间的磁力发生变化，于是永磁铁和线圈的距离会发生变化。

这样就带动了薄膜振动，发出声音。

传感器就是利用一定规律把被检测量转换成便于处理的其他物理量的器件，比如有烟雾，速度等传感器。

二电话原理是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。

两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。

当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。

声波作用于送话器上，使之产生电流，称为话音电流。

话音电流沿着线路传送到对方电话机的受话器内，而受话器作用与送话器刚好相反把电流转化为声波，通过空气传至人的耳朵中。

这样，就完成了最简单的通话过程。

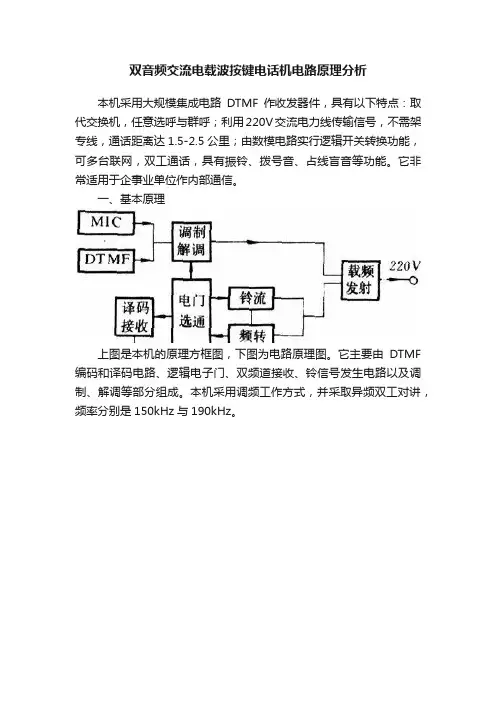

双音频交流电载波按键电话机电路原理分析本机采用大规模集成电路DTMF作收发器件，具有以下特点：取代交换机，任意选呼与群呼；利用220V交流电力线传输信号，不需架专线，通话距离达1.5-2.5公里；由数模电路实行逻辑开关转换功能，可多台联网，双工通话，具有振铃、拨号音、占线盲音等功能。
