电话机原理图
- 格式：pdf
- 大小：72.25 KB
- 文档页数：1
下载文档原格式
合集下载
MTK手机原理图分析
手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。
第一节、电话机的工作原理
第一节、电话机的工作原理：电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
2、声波作用于送话器上，使之产生电流，称为话音电流。
3、话音电流沿着线路传送到对方电话机的受话器内。
4、而受话器作用与送话器刚好相反—把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
第三节、电话机问答：1、按键作用说明1.免提键起什么作用待机时，按下免提键，就可直接拨打要拨的号码；来电时，按下免提键就可接听和正常通话；用听筒通话过程中，若要用手记录或拿东西，可按一下免提，再把听筒挂上，能转换成免提通话状态。
2.重拨键起什么作用若拨出电话号码后，听到忙音，可以在收线后再使本机处于拨号状态，听到拨号音，按重拨键，话机会自动拨出前次输入的号码。
对于有自动追拨功能的话机，在拨号遇忙线时，按重拨键（或追拨键）可自动追拨所拨出的号码，拨通后能回铃提示。
3.音量键起什么作用就是音量大小调节键，按此键可循环调节音量的大小。
4.挂断/闪断键起什么作用按此键，就是挂断现在的电话，并立即拨打另外一个电话，对于连续打很多电话的人来说比较省力5.DTMF/FSK 起什么作用就是两种不同的来电显示方式（FSK和DTMF）。
FSK制式在响铃的一、二声之间显示来电；DTMF是在响铃前显示来电。
现在国内普通推广的是FSK。
6.设置键起什么作用①日期/时间的设置：按设置键，再按1，直接输入1或2进入日期或时间设置，按数字输入需要的年月日或时间，按设置键确认，按免提键退出。
②铃声选择及音量大小的设置：按设置键，再按2，LCD会显示AL1-2-3,直接输入1进入普通铃声选择，输入2进入贵宾铃声选择，输入3进入铃声音量调节，按上、下翻键调节音量大小，按免提键退出。
③闹铃设置：按设置键，再按3，LCD会显示AL1-2-3，共3组闹铃设置，输入数字1，看到OFF闪动时直接输入闹铃时间即可。

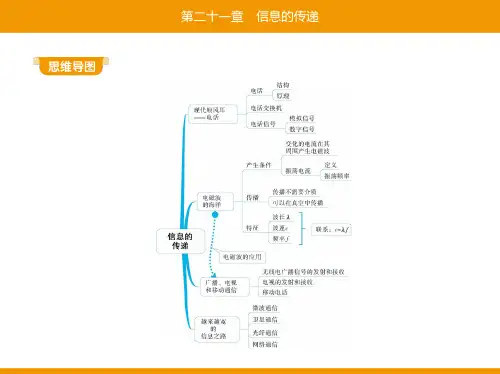

现代顺风耳——电话ppt7 人教版
二、电话交换机的作用
想一想 画一画
（1）需要多少条电话线？ （2）怎样才能减少电话线的数量？
答：需10根电话线
二、电话交换机的作用
1、需要多少条电话线？
想一想 画一画
电话交 换机
甲
答：10根。
乙
答：5根
2、怎样才能减少电话线的数量？答：电话交换机
注：本视频都用暴风影音5.53版播放
电话交换机
再见
1、想要体面生活，又觉得打拼辛苦；想要健康身体，又无法坚持运动。人最失败的，莫过于对自己不负责任，连答应自己的事都办不到，又何必抱怨这个世界都和你作对？人生的道 理很简单，你想要什么，就去付出足够的努力。2、时间是最公平的，活一天就拥有24小时，差别只是珍惜。你若不相信努力和时光，时光一定第一个辜负你。有梦想就立刻行动，因 为现在过的每一天，都是余生中最年轻的一天。共勉，早安！3、无论正在经历什么，都请不要轻言放弃，因为从来没有一种坚持会被辜负。谁的人生不是荆棘前行，生活从来不会一 蹴而就，也不会永远安稳，只要努力，就能做独一无二平凡可贵的自己。4、努力本就是年轻人应有的状态，是件充实且美好的事，可一旦有了表演的成分，就会显得廉价，努力，不 该是为了朋友圈多获得几个赞，不该是每次长篇赘述后的自我感动，它是一件平凡而自然而然的事，最佳的努力不过是：但行好事，莫问前程。愿努力，成就更好的你！ 5、付出努 力却没能实现的梦想，爱了很久却没能在一起的人，活得用力却平淡寂寞的青春，遗憾是每一次小的挫折，它磨去最初柔软的心智、让我们懂得累积时间的力量；那些孤独沉寂的时 光，让我们学会守候内心的平和与坚定。那些脆弱的不完美，都会在努力和坚持下，改变模样。 6、人生中总会有一段艰难的路，需要自己独自走完，没人帮助，没人陪伴，不必畏 惧，昂头走过去就是了，经历所有的挫折与磨难，你会发现，自己远比想象中要强大得多。多走弯路，才会找到捷径，经历也是人生，修炼一颗强大的内心，做更好的自7、“一定要 成功”这种内在的推动力是我们生命中最神奇最有趣的东西。一个人要做成大事，绝不能缺少这种力量，因为这种力量够驱动人不停地提高自己的能力。一个人只有先在心里肯定自 己，相信自己，才能成就自己！8、人生的旅途中，最清晰的脚印，往往印在最泥泞的路上，所以，别畏惧暂时的困顿，即使无人鼓掌，也要全情投入，优雅坚持。真正改变命运的， 并不是等来的机遇，而是我们的态度。9、这世上没有所谓的天才，也没有不劳而获的回报，你所看到的每个光鲜人物，其背后都付出了令人震惊的努力。请相信，你的潜力还远远没 有爆发出来，不要给自己的人生设限，你自以为的极限，只是别人的起点。写给渴望突破瓶颈、实现快速跨越的你。10、生活中，有人给予帮助，那是幸运，没人给予帮助，那是命 运。我们要学会在幸运青睐自己的时候学会感恩，在命运磨练自己的时候学会坚韧。这既是对自己的尊重，也是对自己的负责。11、失败不可怕，可怕的是从来没有努力过，还怡然 自得地安慰自己，连一点点的懊悔都被麻木所掩盖下去。不能怕，没什么比自己背叛自己更可怕。12、跌倒了，一定要爬起来。不爬起来，别人会看不起你，你自己也会失去机会。 在人前微笑，在人后落泪，可这是每个人都要学会的成长。13、要相信，这个世界上永远能够依靠的只有你自己。所以，管别人怎么看，坚持自己的坚持，直到坚持不下去为止。14、 也许你想要的未来在别人眼里不值一提，也许你已经很努力了可还是有人不满意，也许你的理想离你的距离从来没有拉近过......但请你继续向前走，因为别人看不到你的努力，你却始 终看得见自己。15、所有的辉煌和伟大，一定伴随着挫折和跌倒；所有的风光背后，一定都是一串串揉和着泪水和汗水的脚印。16、成功的反义词不是失败，而是从未行动。有一天 你总会明白，遗憾比失败更让你难以面对。17、没有一件事情可以一下子把你打垮，也不会有一件事情可以让你一步登天，慢慢走，慢慢看，生命是一个慢慢累积的过程。18、努力 也许不等于成功，可是那段追逐梦想的努力，会让你找到一个更好的自己，一个沉默努力充实安静的自己。19、你相信梦想，梦想才会相信你。有一种落差是，你配不上自己的野心， 也辜负了所受的苦难。20、生活不会按你想要的方式进行，它会给你一段时间，让你孤独、迷茫又沉默忧郁。但如果靠这段时间跟自己独处，多看一本书，去做可以做的事，放下过 去的人，等你度过低潮，那些独处的时光必定能照亮你的路，也是这些不堪陪你成熟。所以，现在没那么糟，看似生活对你的亏欠，其实都是祝愿。【1】当你宽恕的时候，等于释放 了一个囚徒，然后你会发现，那个囚徒就是你自己。对的那条路，往往不是最好走的。可能等你过完自己的一生，到最后却发现了解别人胜过了解你自己。你学会观察他人，但你从 不观察自己，因为你在与孤独苦苦抗争。有事情是要说出来的，不要等着对方去领悟，因为对方不是你，不知道你想要什么，等到最后只能是伤心和失望，尤其是感情。在这个世界 上，不要太依赖别人，因为即使是你的影子，也会在黑暗里离开你。人类往往少年老成，青年迷茫，中年喜欢将别人的成就与自己相比较，因而觉得受挫，好不容易活到老年仍是一 个没有成长的笨孩子。我们一直粗糙的活着，而人的一生，便也这样过去了。有时候，一份清淡，更能历久弥香;一种无意，更能魂牵梦萦;一段简约，更可以维系一生。所有的人，起 初都只是空心人，所谓自我，只是一个模糊的影子，全靠书籍绘画音乐电影里他人的生命体验唤出方向，并用自己的经历去充填，渐渐成为实心人。而在这个由假及真的过程里最具 决定性的力量，是时间。缘分这东西就是定数，来无形去无影。缘分来了无以阻挡，散了落花流水。有缘且珍惜，无缘莫停留。对未知事物的恐惧是人类的共性，你的恐惧来源于你 的无知;你的无知来源于你的胆怯和虚荣。 两个人在一起最重要的，除了交流，还能有什么?除了语言文字，一个眼神一个拥抱都可以。但是无论什么形式，却都要建立在懂得的基础上。你不懂他的时候，你的拥抱只是桎梏， 你懂得的时候，一个拥抱胜过了万语千言。 如果不想被人评价为太浮躁，那么就要学会和寂寞相处。绝大部分人怀念的并非初恋情人，而是初恋时纯净的心情。初恋让人难忘，不是因为他{她}很帅或很漂亮，也不是因为得不到 的就是最好的，而是因为初涉爱河的人异常纯真，没有私心杂念。生活不是用来幻想和回忆，生活是用来思考和追求!生活如茶不仅要懂得如何泡制，更要懂得如何品尝!很多人不需要 再见，因为只是路过而已。遗忘就是我们给彼此最好的纪念。每个人心底都有那么一个人，已不是恋人也成不了朋友，时间过去，无关乎喜不喜欢，总会很习惯的想起你，然后希望 你一切都好。学着主宰自己的生活;即使孑然一身，也不算一个太坏的局面。不自怜、不自卑、不怨叹，一日一日来，一步一步走，那份柳暗花明的喜乐和必然的抵达，在于我们自己 的修持。其实，我们每个人都是天地间的过客，一个人的声音和足迹，如果能被另一个人深深的怀念和铭记，这就是永恒。生命太短，没有时间留给遗憾，若不是终点，请微笑一直 向前。低头不一定全是软弱，有时是发力前的预备姿势。青春是一个短暂的美梦，当你醒来时，它早已消失无踪。慎言谨行，是修已第一事。不自重者是取辱，不自畏者亦是招祸。 爱是需要付出代价，爱是需要担当，爱是需要努力争取，爱是需要你为了对方而放弃一些事情，并改变自己。痛苦对人是必要的，没有痛苦，人既不能认识是什么东西对他有害，不 知道逃避它，也不知道给自己提供舒适;此外，没有痛苦，人也绝不会认识幸福。失恋不可怕，有眼无珠不可怕，看不清人不可怕。可怕的是你拿着一堆垃圾非要当成潜力股，还捧在 手心里使个劲地惋惜。这就跟你得了流行感冒一样，难过之后需要增强的是免疫力;而不是一边痛苦，一边非要作践你自己。——青春最美的不是梦，而是与你一起追梦的人。这世间 许多事物皆因相信而存在，所以人们亲手捏出了泥菩萨，却选择坚定的去信仰它。不争就是慈悲，不辩就是智慧，不闻就是清净，不看就是自在，不贪就是布施，断恶就是行善，改 过就是忏悔，谦卑就是礼佛，守礼就是持戒，原谅就是解脱，知足就是放下，利人就是利己。——爱情是一种遇见，要在对的时间遇见对的人，才能成就一段爱情。我不能说一辈子 只能爱一个人，这根本不可能。可是一定有一个人，能让我笑得最灿烂，哭得最透彻，记的最深刻。人生由淡淡的悲伤和淡淡的幸福组成，在小小的期待、偶尔的兴奋和沉默的失望 中度过每一天，然后带着一种想说却又说不出来的“懂”,作最后的转身离开。——龙应台蛹破茧而出的瞬间，是撕掉一层皮的痛苦彻心彻肺，痛后就可以快乐的飞翔。这个世界上， 没有什么东西是得不到的，只有抓不住而从掌心中悄然流走的。如果你醒着，那么你就当清醒;如果你睡着，那么你就当酣睡。如果你在做一件事情，就不应该再考虑其他事。如果你 的手在这里，你的思想也应当同时在这里。如果开始行动，就不要犹豫。
人教版物理九年级下册第1节 现代顺风耳——电话
的组合代表各种数字，一定的数字组合代表一个
汉字。
1 ·－－－－ 2 ··－－－ 3 ···－－ 4 ····－
A ·－ B －··· C －·－· D －··
5 ·····
E·
……
……
发声、发光的长短，电压、电流的有无， 数字0和1，磁体的N、S极等不同符号信息都可 组成数字信号。
做一做
利用一种数字通信的方法，分组进行信息传 递的游戏。
对着一只耳机说话，在另一只耳机里就能听到说 话声。这部电话是没有电池的，从能量转化的角度 看，一只耳机是磁生电，另一只耳机是电生磁。请 问：磁生电和电生磁的两只耳机，哪个是话筒？哪 个是听筒？
解答：利用磁生电的耳机是话筒，利用电生 磁的耳机是听筒.
3.如果图21.1-7电码中的点和画分别用数字 0和1表示，现要根据图21.1-8的汉字电报码表 示一个“学”字，其数字码是怎样的？
解答:当话筒膜片由静止向左运动时，带动滑 动头向左移动，电路中电阻增大，电流减小，听筒 中电磁铁的磁性减小，对听筒铁膜的吸引力减小， 铁膜向右运动；当话筒膜片由静止向右运动时，带 动滑动头向右移动，电路中电阻减小，电流增大， 听筒中电磁铁的磁性增大，对听筒铁膜的吸引力增 大，铁膜向左运动。
2.现在常用的动圈式耳机， 它的构造跟图20.4 - 9扬声器相 同，不过耳机的体积小很多。图 20.5-11是动圈式话筒，其构造 也和动圈式耳机类似。因此，用 两只动圏式耳机就可以做一部最 简单的电话：一只耳机当话筒， 另一只当听筒，两耳机之间用一 对导线连起来，
数字信号手机
第一代“大哥大”
数字通信是当今通信发展的主要方向
3G、4G数字网络 （已普及） 5G数字网络 （将普及）
课堂教学展示 随堂演练
MTK原理图
手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。
双音频交流电载波按键电话机电路原理分析
双音频交流电载波按键电话机电路原理分析本机采用大规模集成电路DTMF作收发器件，具有以下特点：取代交换机，任意选呼与群呼；利用220V交流电力线传输信号，不需架专线，通话距离达1.5-2.5公里；由数模电路实行逻辑开关转换功能，可多台联网，双工通话，具有振铃、拨号音、占线盲音等功能。
它非常适用于企事业单位作内部通信。
一、基本原理上图是本机的原理方框图，下图为电路原理图。
它主要由DTMF 编码和译码电路、逻辑电子门、双频道接收、铃信号发生电路以及调制、解调等部分组成。
本机采用调频工作方式，并采取异频双工对讲，频率分别是150kHz与190kHz。
本机功耗为2.5W。
1．DTMF编码与译码①编码图中IC14(MK5087)是DTMF专用集成电路，它由一组低音频信号和一组高音频信号按16种组合构成，外接3.579MHz标准晶振，用8中取2键盘组成4×3矩阵，行与列交叉点接触时（即按下任一键时），即从IC14的16脚发出一组音频信号。
此信号进入IC2(LM567)进行调制，由5脚输出再经BG1、BG2、B5等电路发送、耦合到220V交流电线上。
②译码对方机发出的DTMF信号经电力线进入机内接收电路后，输入到IC15(MT8870)的2脚（-IN端），1脚与4脚短接，给+IN提供VDD/2的偏置电压。
7与8脚接3.579MHz晶振。
11～14脚为二进制数据A4A3A2Al输出端，输出BCD码，进入IC16(CD4028二一十进制译码器)和IC17（CD4043四RS锁定触发器）。
IC16与IC17构成电子门，当对方按下与此机相应的号码时，电子门打开，话机振铃。
图中的点线式矩阵是用来编号的。
由于本机利用9与O实行群呼功能，此两个数字不能再编进其他号码内。
剩下的数字只要不重复（在一个编号内），可任意组合，一般可设编三位数字号码512个。
2．发送电路本机在异频双工的频率发送方式上采取优先权制，先提机者发150kHz收190kHz信号。
九年级物理21章书后题详解
九年级物理21章书后题详解-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第二十一章信息的传递第一节现代顺风耳----电话1、图21.1-9是老式电话机的原理图。
炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化。
听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。
因此，听筒中膜片往返运动的频率跟话筒膜片振动的频率相同，这样听筒中就听到了对方说话的声音。
请具体分析：当话筒膜片由静止向左、向右运动时，听筒中原来静止的膜片会怎样运动？答案：当话筒膜片由静止向左时，膜片振动把炭粒压紧，相当于图中膜片带动滑动头向左移动，使变阻器的电阻变大，引起电路中电流变小，听筒中的电磁铁磁性就减弱，对旁边铁质膜片的引力也随之减小，所以听筒中原来静止的膜片会向右运动;反之，当话筒膜片由静止向右时，听筒中原来静止的膜片会向左运动。
2、现在常用的动圈式耳机，它的构造跟图20.5-10扬声器相同，不过耳机的体积小很多。
图20.5-12是动圈式话筒，其构造也和动圈式耳机类似。
因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能听到说话声。
这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生磁。
请问：磁生电和电生磁的两只耳机，哪个是话筒哪个是听筒答案：话筒是磁生电，听筒是电生磁。
3、如果图21.1-7电码中的点和划分别用数字0和1表示，现要根据图21.1-8的汉字电报码表示一个“学”字，其数字码是怎样的？答案：01111 00011 00011 01111第二节电磁波的海洋1、现在家中使用的电器很多，如电冰箱、洗衣机、微波炉、空调，还有收音机、电视机、手机等，你知道哪些会发出电磁波有什么事实支持你的说法答案：这些家用电器中，微波炉、手机以及空调和电视机的遥控器会发出电磁波。
电话机通信基本原理

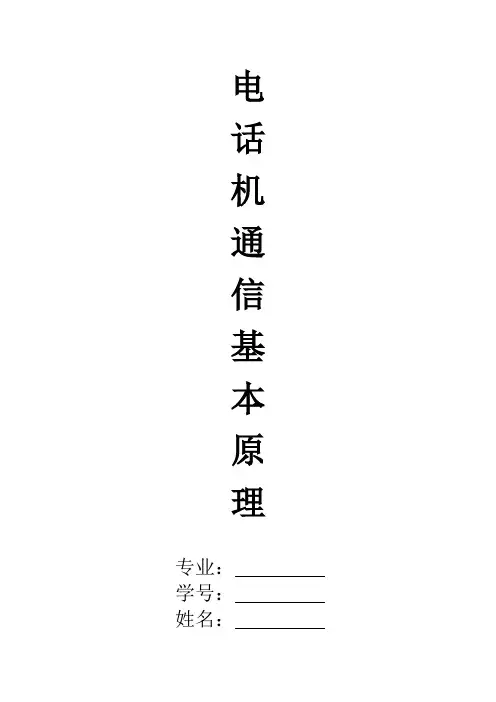

电话机通信基本原理专业：学号：姓名：一、背景电话通信历史在现在是多媒体时代，两个人远隔千山万水，可是只要拿起听筒，拨几个号码，不用花几分钟，就能听到对方的声音，进行语言交流，这就是电话给人类带来的奇迹，不论是民用是是军用都有着无可替代的作用，对经济发展更是起到了不小的推动作用。
但电话从发明至今，经历了漫长而复杂的发展历程。
电话是通过电信号双向传输话音的设备。
也是固定电话的一种，历史上对电话的改进和发明包括：碳粉话筒，人工交换板，拨号盘，自动电话交换机，程控电话交换机，双音多频拨号，语音数字采样等。
近年来的新技术包括，ISDN，DSL，模拟移动电话和数字移动电话等。
㈠、电话的的诞生电话，是在一次偶然的“事故”中诞生的。
1873 年的一天，美国发明家贝尔与他的助手华特生正在波士顿合作试验一种多用电报机。
当试验进行了一段时间，忽然一个偶然性的“事故”发生了：助手华特生看管的电报机上的一根弹簧被磁铁吸住了，他便用手把弹簧扳开。
就在这时，正在隔壁房间里的贝尔发现他看管的电报机上的弹簧突然振动起来了，并发出了声音，尽管这声音非常微弱，却引起了善于发现问题的贝尔的极大兴趣。
他想，如果人对着铁片说话，声音就会引起铁片振动，铁片后面放着一块绕着导线的磁铁，铁片振动时会在导线中产生时大时小的电流，这个电流沿着线路传送到另一端，使另一端带有同样装置的铁片振动起来并发出声音，这不就是一架很好的电话机吗？贝尔按照这一设想，与华特生立即动手尝试起来，他们在波士顿近郊的破旧公寓里租借了两间房子，作为实验室兼卧室。
两个发明家整天关在这两间简陋的房子里，一边研究电、声转换的理论，一边设计实用的机器。
就这样两年过去了，在这两年中，他们不知试验过多少方案，有过多少次失败，才制成了两台电话机样机。
为了验证样机的通话效果，他们把导线从实验室架到公寓的另一头。
试验开始了，贝尔和华特生各自对着自己的装置大声呼喊，可是，他们所听到的声音不是从墙壁反射来的，就是从屋顶反射来的，机器竟像聋哑人一样丝毫没有反应。
来电显示电话机原理（图解）
来电显⽰电话机原理（图解）来电显⽰电话机1、什么是来电显⽰电话机：来电显⽰电话机俗称“千⾥眼”，能够显⽰来电号码、姓名、时间及⽇期等信息，并⾃动存储起来，以供⽤户查阅或电话回拨。
来电显⽰全名为Calling Identity Delivery(呼叫识别信息传送与显⽰功能)，英⽂缩写为Caller-ID(简称CID)。
美国贝尔通信研究所最先采⽤语⾳频带数据通信的调制与解调技术，利⽤连续的移频键控(即FSK)⽅式传送主叫⽤户的姓名、呼叫⽇期和时间等信息。
后来部分欧洲国家则采⽤双⾳多频(即DTMF)⽅式传送。
从⽽形成了⽬前来电显⽰的FSK和DTMF 两种制式。
(1)FSK制式采⽤相位连续⼆进制移频键控的编码⽅法，将呼叫识别信息转换成FSK编码传输。
其特点是传输格式较复杂，但传送信息多，除电话号码外，还能传送时间、⽇期及姓名等信息。
(2)DTMF制式利⽤双⾳多频信号传送电话号码。
其特点是传输格式简单，传送信息少，只能传送电话号码。
1．来电显⽰电话机的组成来电显⽰电话机的组成与普通电话机基本相同，电路原理框图如图1-1所⽰，仅增加了FSK 和DTMF解码电路。
该电路既可以集成在微电脑电路中，也可以另⽤两块集成电路单独来完成，还可以将FSK解码功能集成在主控微电脑电路中，另⽤⼀块单独的集成电路来完成DTMF解码功能。
但⽆论采⽤何种结构，其来电显⽰的原理是基本相同的。
2．来电显⽰电话机的原理程控交换机接收到主叫⽤户的呼叫信号，经判断处理后将其号码、姓名、呼叫⽇期及时间等信息，通过信息指令系统传送到终端的程控交换机，终端程控交换机经判断处理后将来电显⽰信息以移频键控或双⾳多频的⽅式传送到被叫⽤户的电话机中。
(1)FSK制式。
若市话外线送⼈的来电显⽰信号为FSK制式，则送⼈FSK解调器，解调后送⼈微电脑电路中，经内部译码后将来电显⽰信号送⼈液晶屏显⽰；同时送⼈存储器存储起来，供查询⽤。
(2)DTMF制式。
若来电显⽰信号为DTMF制式，则送⼈DTMF解调器，解调后送⼈中央处理器，经内部译码后将来电信息传送到液晶屏显⽰；同时传送到存储器存储起来，供机主查询⽤。
电话机的振铃电路详解PPT课件
第11页/共37页
分立器件振铃电路
工作原理
由于负半周时，V1无放大作用，因此此半周不发声。 在正半周，振铃电压首先加到V1集电极，也加到BUZ， 同时R2给V1基极注入电路，使V1导通，根据前面计算， 会饱和，此时C电压下降，也就是加到BUZ（A）区的电 压下降，BUZ发生机械振动，同时陶瓷片有电、机和机、 电转换功能，在（B）区会得到电信号，此时会产生负电 压，通过R3使V1基极电位下降，使V1集电极电位上升， 此变化又加到BUZ（A）区，使此区向相反方向产生机械 运动，此时在（B）区也会产生机、电变化的电信号，此 时为正电压，此电压又经过R3加到V1基极，使基极电位 上升，V1导通，集电极电位再下降，重复上述过程，从 而产生振荡。使BUZ发出声响。
第19页/共37页
集成电路振铃电路 2、LS1240
4）输出频率 输出第一次频率和第二次频率为：
扫按描图频中率数值测试，fSWEfE1P最小2R7.6.257H(Kz*，1典0)型4 8.5 Hz，最大10 Hz。 f2 0.725f1
f SWEEP
750 C3 (nF)
第20页/共37页
集成电路振铃电路 2、LS1240
2） KA2411的外形及引出脚
KA2411的封装为双列直插。 ①脚：为电源正。 ②脚：为触发输入脚，在振铃电路中一般不用。 ③脚：为低频振荡器外接电容。 ④脚：为低频振荡器外接电阻。 ⑤脚：为电源负或接地。 ⑥脚：为高频振荡器外接电阻。 ⑦脚：为高频振荡器外接电容。 ⑧脚：输出脚。
第14页/共37页
第6页/共37页
分立器件振铃电路
该电路的组成比较简单，由C10.47/250V）、R1、R2、R3、K1、K2（振铃/无 声）、V1（2N5551）BUZ（压电扬声器）组成。
分立器件振铃电路
工作原理
由于负半周时，V1无放大作用，因此此半周不发声。 在正半周，振铃电压首先加到V1集电极，也加到BUZ， 同时R2给V1基极注入电路，使V1导通，根据前面计算， 会饱和，此时C电压下降，也就是加到BUZ（A）区的电 压下降，BUZ发生机械振动，同时陶瓷片有电、机和机、 电转换功能，在（B）区会得到电信号，此时会产生负电 压，通过R3使V1基极电位下降，使V1集电极电位上升， 此变化又加到BUZ（A）区，使此区向相反方向产生机械 运动，此时在（B）区也会产生机、电变化的电信号，此 时为正电压，此电压又经过R3加到V1基极，使基极电位 上升，V1导通，集电极电位再下降，重复上述过程，从 而产生振荡。使BUZ发出声响。
第19页/共37页
集成电路振铃电路 2、LS1240
4）输出频率 输出第一次频率和第二次频率为：
扫按描图频中率数值测试，fSWEfE1P最小2R7.6.257H(Kz*，1典0)型4 8.5 Hz，最大10 Hz。 f2 0.725f1
f SWEEP
750 C3 (nF)
第20页/共37页
集成电路振铃电路 2、LS1240
2） KA2411的外形及引出脚
KA2411的封装为双列直插。 ①脚：为电源正。 ②脚：为触发输入脚，在振铃电路中一般不用。 ③脚：为低频振荡器外接电容。 ④脚：为低频振荡器外接电阻。 ⑤脚：为电源负或接地。 ⑥脚：为高频振荡器外接电阻。 ⑦脚：为高频振荡器外接电容。 ⑧脚：输出脚。
第14页/共37页
第6页/共37页
分立器件振铃电路
该电路的组成比较简单，由C10.47/250V）、R1、R2、R3、K1、K2（振铃/无 声）、V1（2N5551）BUZ（压电扬声器）组成。
