得实打印头换针指引

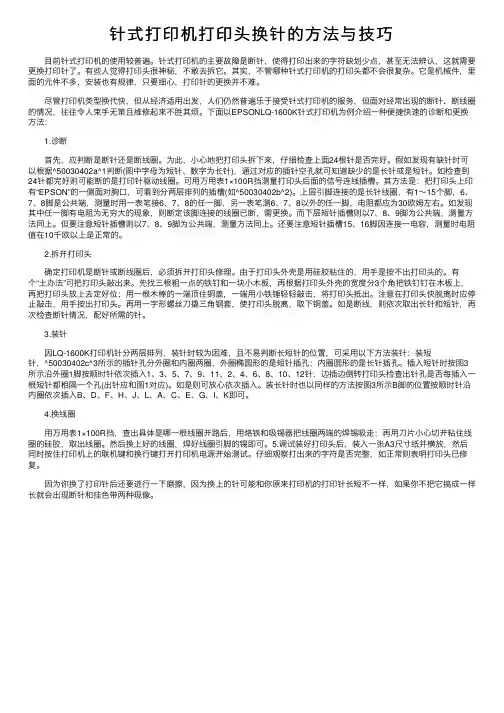

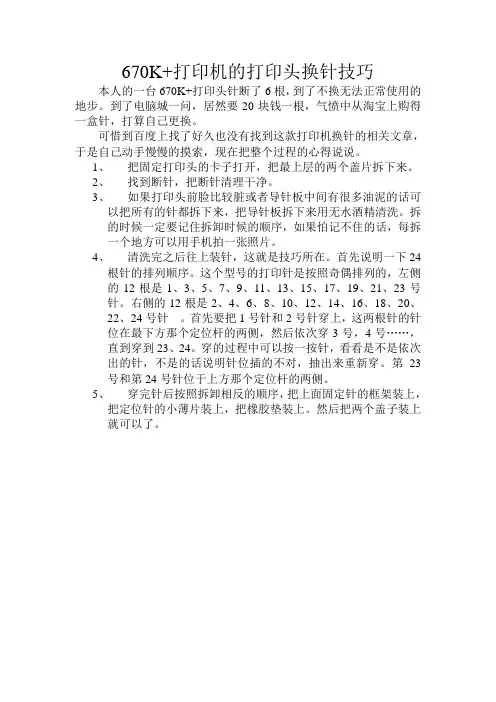

针式打印机打印头换针的⽅法与技巧 ⽬前针式打印机的使⽤较普遍。

针式打印机的主要故障是断针，使得打印出来的字符缺划少点，甚⾄⽆法辨认，这就需要更换打印针了。

有些⼈觉得打印头很神秘，不敢去拆它。

其实，不管哪种针式打印机的打印头都不会很复杂。

它是机械件，⾥⾯的元件不多，安装也有规律，只要细⼼，打印针的更换并不难。

尽管打印机类型换代快，但从经济适⽤出发，⼈们仍然普遍乐于接受针式打印机的服务，但⾯对经常出现的断针、断线圈的情况，往往令⼈束⼿⽆策且维修起来不胜其烦。

下⾯以EPSONLQ-1600K针式打印机为例介绍⼀种便捷快速的诊断和更换⽅法： 1.诊断 ⾸先，应判断是断针还是断线圈。

为此，⼩⼼地把打印头拆下来，仔细检查上⾯24根针是否完好。

假如发现有缺针时可以根据^50030402a^1判断(图中字母为短针、数字为长针)，通过对应的插针空孔就可知道缺少的是长针或是短针。

如检查到24针都完好则可能断的是打印针驱动线圈。

可⽤万⽤表1×100R挡测量打印头后⾯的信号连线插槽。

其⽅法是：把打印头上印有“EPSON”的⼀侧⾯对胸⼝，可看到分两层排列的插槽(如^50030402b^2)。

上层引脚连接的是长针线圈，有1～15个脚，6、7、8脚是公共端，测量时⽤⼀表笔接6、7、8的任⼀脚，另⼀表笔测6、7、8以外的任⼀脚，电阻都应为30欧姆左右。

如发现其中任⼀脚有电阻为⽆穷⼤的现象，则断定该脚连接的线圈已断，需更换。

⽽下层短针插槽则以7、8、9脚为公共端，测量⽅法同上。

但要注意短针插槽则以7、8、9脚为公共端，测量⽅法同上。

还要注意短针插槽15、16脚因连接⼀电容，测量时电阻值在10千欧以上是正常的。

2.拆开打印头 确定打印机是断针或断线圈后，必须拆开打印头修理。

由于打印头外壳是⽤硅胶粘住的，⽤⼿是按不出打印头的。

有个“⼟办法”可把打印头敲出来。

先找三根粗⼀点的铁钉和⼀块⼩⽊板，再根据打印头外壳的宽度分3个⾓把铁钉钉在⽊板上，再把打印头放上去定好位；⽤⼀根⽊棒的⼀端顶住铜盖，⼀端⽤⼩铁锤轻轻敲击，将打印头抵出。

得实 DS-5400HPro 针式打印机操作手册得实 DS-5400HPro 针式打印机操作手册1：引言1.1 目的1.2 范围1.3 读者对象1.4 前置要求2：安装2.1 包装清单2.2 安全须知2.3 硬件安装2.4 驱动安装3：打印机配置3.1 连接设置3.2 字符设置3.3 纸张设置3.4 打印质量设置4：打印操作4.1 打印测试页4.2 单面打印4.3 双面打印4.4 打印调整5：维护与故障排除5.1 打印头清洁5.2 纸路清理5.3 打印质量问题解决 5.4 故障排除6：其他功能介绍6.1 网络打印6.2 打印机管理软件7：文档更新与支持7.1 版本记录7.2 技术支持注：本文档涉及附件：附件1：打印机驱动安装文件附件2：打印机配置工具注：本文所涉及的法律名词及注释：1：打印机：指一种用于将电子文档转换为实体纸质文档的设备。

2：针式打印机：一种使用针来打印字符的打印机技术。

3：连接设置：设置打印机与计算机之间的连接方式，如USB、网络等。

4：字符设置：设置打印机的字符编码、字体和大小等参数。

5：纸张设置：设置打印机使用的纸张类型、大小和方向等参数。

6：打印质量设置：设置打印机的打印质量模式和速度等参数。

7：打印测试页：用于测试打印机是否正常工作的测试页。

8：单面打印：打印单面的文档。

9：双面打印：打印双面的文档。

10：打印调整：调整打印机的打印位置和对齐方式等参数。

11：打印头清洁：清洁打印机的打印头，以提高打印质量。

12：纸路清理：清理打印机的纸路，以防止纸张卡纸或打印故障。

13：打印质量问题解决：解决打印机打印质量不佳的问题。

14：故障排除：排除打印机故障和错误的步骤和方法。

15：网络打印：通过网络共享打印机，实现多台计算机使用同一台打印机打印。

16：打印机管理软件：用于管理和监控打印机状态和任务的软件。

打印机针头怎么换图解
打印机针头怎么换图解
正确的操作过程应该是这样的`：
第一步：先将注墨孔上的封口贴片揭掉，再用推珠工具的细端将注墨孔中的钢珠压入盒内。

第二步：取下墨水筒上的橡胶帽，将墨水筒嘴部套入短针头并压紧。

第三步：先将螺母扣入墨水筒顶部，再把墨水筒插入注墨孔，并将螺杆旋入螺母孔。

第四步：旋转螺杆慢慢推动活塞，直至墨水全部注入墨盒（注意：一次必须添加两支墨水）
第五步：取下墨水筒，将一个新钢珠放在注墨孔中，并用推珠工具的粗端轻压钢珠，至与孔口平齐。

然后贴上圆形贴片。

第六步：将墨盒的出墨嘴贴紧橡胶键，用力压墨盒尾部，使之卡入保护夹内。

第七步：取下空墨水筒的短针，将墨水筒的嘴部插入橡胶键孔中，并压紧。

反旋螺杆使活塞上弹，吸入2—3毫米高的墨水，然后轻轻取出墨水筒。

最后，将墨盒从保护夹中取出，用干净纸巾擦尽墨污即可装机待用。

至此，墨水灌装的全部过程结束，你的打印机又可以开始新的工作了。

因为不少喷墨填充墨水比如天威都已经过了全面的物理、化学和打印了模拟测试，并用5微米、1微米、0.2微米全封闭无尘三层过滤体系灌装，绝不会堵塞打印头，而且易用、经济又环保，完全可以放心使用。

墨盒对于整个喷墨打印机来说具有相当重要的地位，当墨盒里是墨水用完后，应该怎么给墨盒加墨呢？看看打印机墨盒加墨水图解吧。

打印机墨盒加墨图解。

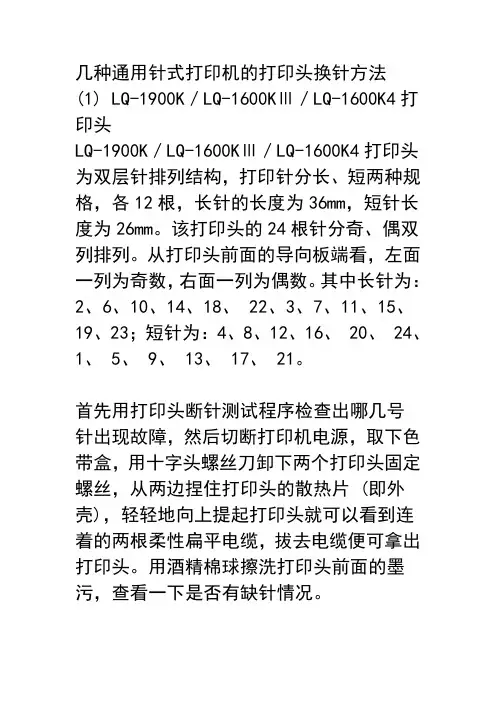

几种通用针式打印机的打印头换针方法(1) LQ-1900K／LQ-1600KⅢ／LQ-1600K4打印头LQ-1900K／LQ-1600KⅢ／LQ-1600K4打印头为双层针排列结构，打印针分长、短两种规格，各12根，长针的长度为36mm，短针长度为26mm。
