针式打印机打印头维修方法

针式打印机常见故障维修首先开机流程:①检测传感器②机械部件运转③ ROM 中读取数据④检测完成一, 断针故障原因,①打印头表面有污垢(检查并清洁②人为的移动打印头(因针离打印棍太近或者插在色带上,人为移动针受阻力而断针③色带质量差或者扭曲④经常打印同一表格⑤头挡片移位⑥经常打印蜡纸⑦打印头没有装好⑧打印头缆线没有排好⑨打印头和打印棍之间的距离太小⑩控制板坏了。

二, 打印全白的故障原因①打印头和打印棍之间的距离太大(用调节杆或者卡套调节②色驱机构不转或者色带不转(拿下色带手转动色带是否正常,检查色驱机构齿轮是否运转正常③打印头头缆线坏了, (用万用表测量④色带没有安装到位⑤打印头挡片移位(检查是否挡住针击打色带三, 撞车的故障原因①前后导轨阻力太大(手移动是否顺畅②检查初始位置(传感器由问题③皮带变形(带动字车打滑④从齿形带轮坏(检查是否打滑⑤色驱机构齿轮磨损⑥步进电机(检查电机是否工作四, 打印机开机,车无法自检到位①初始位置检测传感器(检查是否坏了②皮带变形或者脱落五, 打印机开机不进纸①打印棍打滑②检测纸张传感器坏了③输纸调节杆调整输纸方式不对④输纸电机坏了⑤纸张质量太差六, 打印机执行打印时不停的进纸①纸张检测传感器没有复位②操作面板按键坏了③主控板坏了七, 打印机执行打印时,第一张正常,后面连续走白纸现象①纸张尺寸设置不对八, 打印机开机执行打印时卡纸①打印棍与摩擦轮之间打滑②打印头与打印棍之间距离太近③导纸片变形④压纸轮磨损或者变形⑤纸张质量太差或者太保与太厚⑥走纸通道有异物九, 针式打印机开机正常,但联机时不打印①数据线有问题②打印接口板由问题③打印驱动安装不正确④电脑接口有问题⑤端口没有选择对⑥电脑中病毒⑦电脑防火墙有问题十, 针式打印机开机正常,但联机打印时打印乱码①端口设置不对②驱动安装不对③电脑接口板或打印机接口板有问题④ ROM 接触不良或太小⑤内容发送太大⑥电脑中毒十一,针式打印机开机不显示或无反应①电源没电,保险,电容,线圈、桥堆、场效应管坏等注意:所有的维修流程,我们一般按步骤来。

针式打印机常见故障及排除指南针式打印机常见故障及排除指南1：打印机无法启动1.1 电源问题1.1.1 检查打印机是否连接到电源插座1.1.2 检查电源线是否损坏1.1.3 尝试更换电源线1.2 电源开关问题1.2.1 检查电源开关是否打开1.2.2 尝试用其他设备插头测试电源插座1.2.3 检查电源开关是否松动或损坏1.3 其他硬件问题1.3.1 检查打印机是否连接到计算机或网络1.3.2 检查USB或其他连接线是否松动或损坏1.3.3 重启计算机，并重新连接打印机2：打印质量问题2.1 打印模糊2.1.1 检查打印头是否干净，如有需要，使用清洁卡或清洁液清洁打印头2.1.2 调整打印机设置，如分辨率、质量等参数2.1.3 检查打印介质是否适合打印机类型2.2 打印噪音大2.2.1 检查打印头是否干净，如有需要，使用清洁卡或清洁液清洁打印头2.2.2 检查打印介质是否均匀，如有需要，更换打印介质2.2.3 检查打印头是否松动或损坏，如有需要，修复或更换打印头2.3 打印漏印2.3.1 检查打印头是否干净，如有需要，使用清洁卡或清洁液清洁打印头2.3.2 调整打印机设置，如打印速度、打印浓度等参数2.3.3 检查打印机介质供应系统是否正常工作，如有需要，修复或更换相关零部件3：纸张进纸问题3.1 纸张卡纸3.1.1 检查打印机进纸通道是否有异物卡住3.1.2 检查纸张是否正确安装，如有需要，重新安装纸张3.1.3 清理打印机进纸通道，确保没有纸屑或污垢堵塞通道3.2 纸张堆积问题3.2.1 检查打印机纸张供应系统是否正常工作3.2.2 调整打印机设置，如纸张间隔、纸张厚度等参数附件：- 打印机使用手册- 清洁工具法律名词及注释：- 电源插座：指供电设备插头插入的电源接口。

- 打印头：用于喷墨、打印的设备部件，负责将墨水或碳带上的墨迹转移到纸张上。

- 清洁卡：用于清除打印头和纸张进纸通道中的污垢和纸屑的卡片状工具。

针式打印机常见故障维修与日常维护1. 打印质量差如果打印出来的文稿质量变差，有可能是打印头脏了。

解决方法是用清洁纸轻轻擦拭打印头。

另外，可以在操作系统中选择打印机的“自清洁”功能，帮助打印头做自动清洁。

2. 纸张卡住当纸张卡住时，避免直接用力拉出纸张，这样会损坏打印机。

正确的方法是按照打印机的说明书来处理，通常是打开打印机盖子，轻轻拉出卡住的纸张，然后重新装入纸张。

3. 打印速度慢如果打印速度明显慢于正常速度，有可能是打印机内存不足。

建议将内存升级或者及时清理打印机内存。

另外，可以选择打印机的“低速打印”模式，降低打印质量来加快打印速度。

日常维护：1. 定期清理打印机外壳和机身，避免灰尘进入引起故障。

2. 定期更换打印头，延长打印机寿命。

3. 保持打印机周围的环境通风干燥，避免潮湿和温度过高导致打印机故障。

4. 定期检查打印机的连接线，确保连接牢靠，避免松动导致通讯故障。

总之，正确使用和定期维护针式打印机可以延长其使用寿命，减少故障发生的可能性。

遇到故障时，可以根据以上方法来诊断和解决问题，或者寻求专业人士的帮助。

针式打印机是一种古老的打印技术，但在某些场合，如制造，财务和银行业务等领域，仍然有其特定的用途。

在使用针式打印机时，经常会出现一些常见的故障。

在这篇文章中，我们将继续讨论针式打印机的常见故障以及更多的维护建议。

4. 打印机产生噪音针式打印机在打印过程中会产生一定的噪音，但如果产生过多的噪音或不同于平时的声音，可能是打印机内部零件出现故障。

解决方法可以是检查打印机的零件是否松动或损坏，若发现损坏或松动的部件，及时更换或固定。

5. 打印机无法连接如果打印机无法连接到电脑或者网络，首先可以检查连接线是否插紧，排除连接线松动的可能性。

其次，可以检查打印机驱动是否被正确安装，或者重新安装打印机驱动。

若以上方法均无效，可能需要检查网络设置或者寻求专业人士的帮助。

日常维护：5. 定期清洁打印机的进纸辊和橡皮滚轮，使其保持干净，防止纸张卡住。

针式打印机维修技巧|针式打印机维修技巧分享转载复制地址转发到微博宜阳一诺科技2009年10月23日08：57阅读(22)评论(0)分类：电脑数码举报字体：大▼小中大为了以最快的速度，最低的代价排除故障，修复打印机。

根据我们多年的维修经验，一般将维修工作分为两个阶段进行。

第一阶段，对打印机的故障按电路的逻辑组成定位，又称之一级维修；第二阶段，查找损坏的元件、芯片、排除之，称为二级(芯片级)维修。

下面我们分别介绍一级维修和二级维修中的一些维修方法。

一、一级维修方法(一)观察法观察法是打印机的维修工作中最基本的，且必不可少的方法。

它利用人的五官感觉，对打印机的故障源作出定位的判断。

观察法又分为直接和间接两种。

直接观察法是通过听、看、闻、摸来观察和判断：听---元器件的炸裂，电机的缺相，字车导轨的堵塞，打印头的空走(不出针)，印字胶辊的不均匀转动等故障，一般都伴有异常的声音，还有些机型的打印机直接通过蜂鸣器的鸣叫报警。

例如：LQ1600K打印机，锋鸣器鸣叫5次，每次鸣叫0.5s，间隔0.5s，表示字车故障；蜂鸣器鸣叫45次，每次鸣叫0.1s，间隔0.1s，表示异常电压故障。

看---打印机操作面板上指示灯的状态；元器件表面是否有烧痕，芯片是否有断裂，电路板上是否有短路、断路、脱焊、虚焊；插接件是否有接触不良；打印出的字体是否有缺笔划的现象等等。

闻---当电路中瞬间电流过大时，元器件往往被烧焦、炸裂，同时散发出一股焦糊味。

我们通过闻，可快速找到被烧坏的元件。

摸---当打印机出现热稳定性不好的随机性故障时，我们可以通过触摸芯片或元器件的表面，根据其表面温度的高低，判断出故障芯片。

间接观察法是通过向用户询问，了解打印机发生故障时的故障现象。

因为维修人员不可能掌握每台待修的打倒机发生故障时的原始资料。

特别是一些被用户盲目拆开，维修通过的打印机，除原故障外，可能还新添了一些故障，以于平些情况，一定要向用户反复询问清楚。

一、激光打印机感光鼓修理维护的方法与技巧感光鼓是打算激光打印质量好坏的重要因素。

对感光鼓的修理与维护主要包括以下四点：1.感光鼓的保养感光鼓的使用时间与曝光的次数都是有限的，特别在长时间连续曝光时对感光鼓的损坏比较厉害。

因此用户寻常使用时应多留意感光鼓的保养。

下面列出几条保养方法供大家参考：(1)感光鼓的清洁感光鼓在使用确定时间后应进展清洁保养，方法是：1)留神地拆下感光鼓组件，用脱脂棉花或高级照相镜头纸将外表擦拭干净，但不能用力，以防将感光鼓表层划坏。

2)用脱脂棉花或高级照相镜头纸蘸感光鼓专用清洁剂擦试感光鼓外表。

擦拭时应实行轻轻顺一个方向螺旋划圈式的方法擦拭，擦亮后马上用脱脂棉花把清洁剂擦干净。

3)用装有滑石粉的纱布在鼓外表上轻轻地拍一层滑石粉，即可装回使用。

(2)准时去除废粉收集仓寻常在更换墨粉时要留意把废粉收集仓中的废粉清理干净，以免影响输出效果。

由于废粉积存太多时，首先会消灭“漏粉”现象，即在输出的样稿上(一般是纵向上)消灭不规章的黑点、黑块，如假设不加以排解而连续使用，过一段时间在“漏粉”处会消灭严峻底灰(并有纵向划痕)。

产生这种故障的缘由是起先废粉积存过满，使再产生的废粉无法进入废粉仓，而废粉仓中的废粉也会不断“挤”出来而产生“漏粉”现象，接着，由于废粉中包含着纸灰、纤维等脏物，较粗糙，与感光鼓长时间摩擦，而且接触越来越紧，压力越来越大，最终将感光鼓外表的感光鼓镀膜磨掉，感光鼓就会被损坏。

因此输出的纸样底灰严峻，并且始终是纵向摩擦，即在底灰中可见到纵向划痕，就应马上清理废粉仓。

(3)感光鼓不能连续使用激光打印机的感光鼓为有机硅光导体，存在着工作疲乏问题。

因此，连续工作时间不行太长，假设输出量很大，可在工作一段时间后停下来休息一会儿再连续输出。

最好放置一星期左右或更长的时间后再使用效果就较好，一般建议用2 只以上粉盒互换使用，可以避开感光鼓的疲乏。

2.用化学试剂擦拭的方法修复感光鼓激光打印机使用较长时间后，输出的文字、图像便会模糊不清、底灰加重及字形变长等，其缘由一般是感光鼓外表膜光敏特性年轻，外表电位下降，剩余电压上升所致。

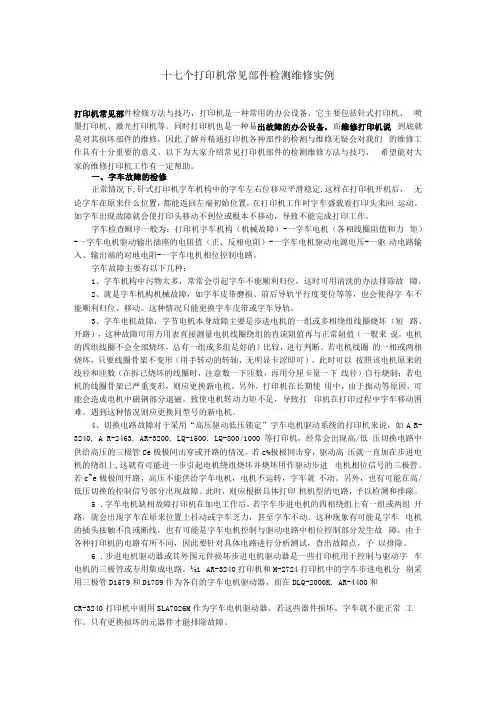

十七个打印机常见部件检测维修实例打印机常见部件检修方法与技巧，打印机是一种常用的办公设备，它主要包括针式打印机、喷墨打印机、激光打印机等。

同时打印机也是一种易出故障的办公设备，而维修打印机说到底就是对其损坏部件的维修，因此了解并精通打印机各种部件的检测与维修无疑会对我们的维修工作具有十分重要的意义。

以下为大家介绍常见打印机部件的检测维修方法与技巧，希望能对大家的维修打印机工作有一定帮助。

一、字车故障的检修正常情况下,针式打印机字车机构中的字车左右位移应平滑稳定,这样在打印机开机后，无论字车在原来什么位置，都能返回左端初始位置，在打印机工作时字车盛载着打印头来回运动。

如字车出现故障就会使打印头移动不到位或根本不移动，导致不能完成打印工作。

字车检查顺序一般为：打印机字车机构（机械故障）-一字车电机（各相线圈阻值和力矩）-一字车电机驱动输出插座的电阻值（正、反相电阻）-一字车电机驱动电源电压-一驱动电路输入、输出端的对地电阻-一字车电机相位控制电路。

字车故障主要有以下几种：1、字车机构中污物太多，常常会引起字车不能顺利归位，这时可用清洗的办法排除故障。

2、就是字车机构机械故障，如字车皮带磨损、前后导轨平行度变位等等，也会使得字车不能顺利归位、移动。

这种情况只能更换字车皮带或字车导轨。

3、字车电机故障，字节电机本身故障主要是步进电机的一组或多相绕组线圈烧坏（短路、开路），这种故障可用万用表直接测量电机线圈绕组的直流阻值再与正常阻值（一般来说，电机的四组线圈不会全部烧坏，总有一组或多组是好的）比较，进行判断。

若电机线圈的一相或两相烧坏，只要线圈骨架不变形（用手转动的转轴，无明显卡涩即可），此时可以按照该电机原来的线径和匝数（在拆己烧坏的线圈时，注意数一下匝数，再用分厘卡量一下线径）自行烧制；若电机的线圈骨架已严重变形，则应更换新电机。

另外，打印机在长期使用中，由于振动等原因，可能会造成电机中磁钢部分退磁，致使电机转动力矩不足，导致打印机在打印过程中字车移动困难。

打印机常见故障原因及解决办法一、打印纸输出变黑1、对于针式打印机，引起该故障的原因是色带脱毛、色带上油墨过多、打印头脏污、色带质量差和推杆位置调得太近等，检修时应首先调节推杆位置，如故障不能排除，再更换色带，清洗打印头，一般即可排除故障；2、对于喷墨打印机，应重点检查喷头是否损坏、墨水管是否破裂、墨水的型号是否正常等；3、对于激光打印机，则大多是由于电晕放电丝失效或控制电路出现故障，使得激光一直发射，造成打印输出内容全黑。

因此，应检查电晕放电丝是否已断开或电晕高压是否存在、激光束通路中的光束探测器是否工作正常。

二、打印字符不全或字符不清晰1、对于喷墨打印机，可能有两方面原因，墨盒墨尽、打印机长时间不用或受日光直射而导致喷嘴堵塞。

解决方法是可以换新墨盒或注墨水，如果墨盒未用完，可以断定是喷嘴堵塞：取下墨盒（对于墨盒喷嘴不是一体的打印机，需要取下喷嘴），把喷嘴放在温水中浸泡一会儿，注意一定不要把电路板部分浸在水中，否则后果不堪设想。

2、对于针式打印机，可能有以下几方面原因：打印色带使用时间过长；打印头长时间没有清洗，脏物太多；打印头有断针；打印头驱动电路有故障。

解决方法是先调节一下打印头与打印辊间的间距，故障不能排除，可以换新色带，如果还不行，就需要清洗打印头了。

方法是：卸掉打印头上的两个固定螺钉，拿下打印头，用针或小钩清除打印头前、后夹杂的脏污，一般都是长时间积累的色带纤维等，再在打印头的后部看得见针的地方滴几滴仪表油，以清除一些脏污，不装色带空打几张纸，再装上色带，这样问题基本就可以解决，如果是打印头断针或是驱动电路问题，就只能更换打印针或驱动管了。

三、打印字迹偏淡1、对于针式打印机，引起该类故障的原因大多是色带油墨干涸、打印头断针、推杆位置调得过远，可以用更换色带和调节推杆的方法来解决；2、对于喷墨打印机，喷嘴堵塞、墨水过干、墨水型号不正确、输墨管内进空气、打印机工作温度过高都会引起本故障，应对喷头、墨水盒等进行检测维修；3、对于激光打印机，当墨粉盒内的墨粉较少，显影辊的显影电压偏低和墨粉感光效果差时，也会造成打印字迹偏淡现象。

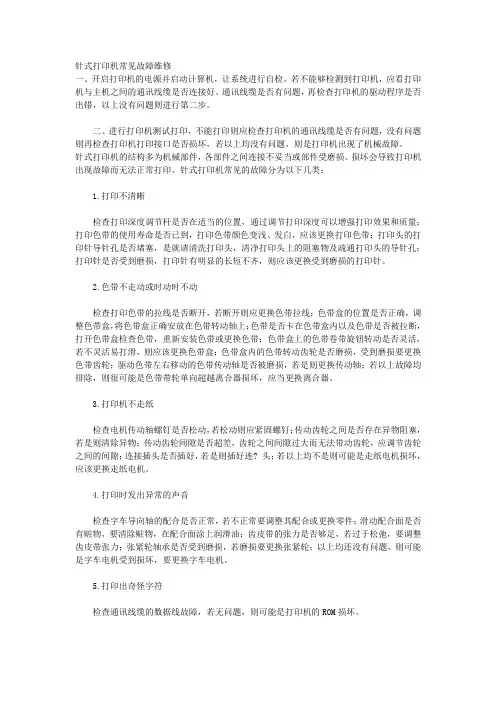

针式打印机常见故障维修一、开启打印机的电源并启动计算机，让系统进行自检。

若不能够检测到打印机，应看打印机与主机之间的通讯线缆是否连接好、通讯线缆是否有问题，再检查打印机的驱动程序是否出错，以上没有问题则进行第二步。

二、进行打印机测试打印，不能打印则应检查打印机的通讯线缆是否有问题，没有问题则再检查打印机打印接口是否损坏，若以上均没有问题，则是打印机出现了机械故障。

针式打印机的结构多为机械部件，各部件之间连接不妥当或部件受磨损、损坏会导致打印机出现故障而无法正常打印。

针式打印机常见的故障分为以下几类：1.打印不清晰检查打印深度调节杆是否在适当的位置，通过调节打印深度可以增强打印效果和质量；打印色带的使用寿命是否已到，打印色带颜色变浅、发白，应该更换打印色带；打印头的打印针导针孔是否堵塞，是就请清洗打印头，清净打印头上的阻塞物及疏通打印头的导针孔；打印针是否受到磨损，打印针有明显的长短不齐，则应该更换受到磨损的打印针。

2.色带不走动或时动时不动检查打印色带的拉线是否断开，若断开则应更换色带拉线；色带盒的位置是否正确，调整色带盒，将色带盒正确安放在色带转动轴上；色带是否卡在色带盒内以及色带是否被拉断，打开色带盒检查色带，重新安装色带或更换色带；色带盒上的色带卷带旋钮转动是否灵活，若不灵活易打滑，则应该更换色带盒；色带盒内的色带转动齿轮是否磨损，受到磨损要更换色带齿轮；驱动色带左右移动的色带传动轴是否被磨损，若是则更换传动轴；若以上故障均排除，则很可能是色带带轮单向超越离合器损坏，应当更换离合器。

3.打印机不走纸检查电机传动轴螺钉是否松动，若松动则应紧固螺钉；传动齿轮之间是否存在异物阻塞，若是则清除异物；传动齿轮间隙是否超差，齿轮之间间隙过大而无法带动齿轮，应调节齿轮之间的间隙；连接插头是否插好，若是则插好连? 头；若以上均不是则可能是走纸电机损坏，应该更换走纸电机。

4.打印时发出异常的声音检查字车导向轴的配合是否正常，若不正常要调整其配合或更换零件；滑动配合面是否有赃物，要清除赃物，在配合面涂上润滑油；齿皮带的张力是否够足，若过于松弛，要调整齿皮带张力；张紧轮轴承是否受到磨损，若磨损要更换张紧轮；以上均还没有问题，则可能是字车电机受到损坏，要更换字车电机。

针式打印机常见故障维修及日常维护一、打印机通电后不能进行任何操作。

能造成打印机通电后不能工作的原因有很多，但具体的故障点通常只有一个，我们可采用逐步缩小故障范围的方法将故障点找到并将其排除掉：⑴、首先要查看打印机的电源指示灯是否已亮，如没有亮就应先检查电源插头和电源线是否存在断路性故障，要是没有发现问题就可再查看电源开关和保险丝是否已损坏（保险丝的概率要大一些），如果这些地方都没有问题，那么极可能是打印机内部电路出了故障，当然，要是保险丝已熔断且换新后再次熔断的话就足以证明电路部分存在短路性故障，如果在电路中您并没有发现有什么明显损坏的元件（如变黑发糊）的话（很多元件在被击穿短路后在外观上并无异常），应及时送到维修部门由专业人员进行维修，以免又造成不必要的人为故障或人身安全事故。

⑵、打印机面板上的绿色指示灯如果能发亮光的话，那就证明电源供电部分基本正常，这时可观察一下打印机是否有复位动作——即在开机后打印头字车会先向右再向左后又回到起始位置，如没有看到该复位动作那就证明极有可能是打印机的控制电路部分出现故障。

当然，对于某些型号的打印机来说还应检查一下打印机的上盖是否已经盖好，因为有些打印机具有一个检测机盖是否盖上的限位开关，如果没有盖好上盖的话其控制电路就会认为此时并不能进行打印工作而使打印机处于等待状态。

⑶、如果打印机能够进行正常的复位动作的话，那么就不妨试一试打印机的自检打印是否正常，如果不能进行自检打印的话，那么就说明打印机的控制电路存在故障。

如果自检打印基本正常，则说明打印机的主要部分并无故障，故障点可能在接口电路或连接数据电缆上，这时可先把数据线换新试一试。

⑷、当确认所有连接电缆和接口都没有问题并安装好打印纸后，屏幕上如果提示“打印机没有准备好”或“打印纸没有安装好”等信息的话，那就可能是某种计算机病毒在作怪了——有些计算机病毒会造成这种故障现象，这时可用杀毒软件进行清除。

2、打印机能正常完成自检打印，但在联机状态下却不能进行正常的打印工作。

针式打印机故障维修手册针式打印机在很多行业里面是使用非常广泛的办公设备，因为机器的一些特殊属性，所以没有其他的机器能取而代之，在最近一段时间，针式打印机故障咨询的网友也不少，很多问题都是一些非常细小的问题，自行都可以进行故障处理，针对这样的情况，笔者整理了针式打印机各方面的问题，有基础篇，也有故障篇，也有相对比较”高深”的换针篇,需要说明的是，从菜鸟到高手都是从理论到实践操作，希望明日你就能成为这方面的高手。

由浅入深学针式打印机维修俗话说“最好的学习方式就是从失败中总结获取”。

也许没有什么灵丹妙药能够让您快速成为针打的维修工程师，但是熟悉并了解一些故障的处理，必能让您快速进阶于针打的维修。

既然如此，笔者就将针打中常见的故障做如下总结，为您快速进阶到专业维修专业人员提供必要的参考。

由于故障处理将以爱普生为例，因此首先介绍的出厂设置恢复：LQ-1600KⅢ机如何恢复出厂设置：1，按住“字体”+“切纸/纸槽”键开机，打印机发出一声长鸣后松开，打印机恢复到“宋体”，“低速”状态。

爱普生针式打印机2，将93C46芯片用“空片”更换后，用下法依次开机(4次)可恢复数据使打印机能正常打印：a.按“字体”+“高速”键开机，鸣叫后松开;b.按"“字体”+“切纸/纸槽”键开机，鸣叫后松开;c.按“高速”+"切纸/纸槽"键开机，鸣叫后松开;d.按“字体”+“高速”“切纸/纸槽”键开机，鸣叫后松开。

LQ-1600KⅢ机故障等级：1.开机指示灯不亮或只亮“宋体”灯，但风扇不旋转或旋转，一级故障2.开机指示灯全亮一闪或全亮2秒后灭，二级故障3.开机指示灯全亮不灭，某某故障4.开机指示灯全亮闪烁(间隔0.5秒)，四级故障故障一：EPSONLQ-1600KⅢ开机指示灯不亮,风扇不旋转故障解答：打印机主板“不启动”(开机电源灯亮/不亮,头不动,+5V,+35V(VH)电压正常)故障修理步骤：1，用95%酒精(医药商场有售)棉球擦拭主板上可疑之处;2，重焊可疑之点。

针式打印机打印头换针的⽅法与技巧 ⽬前针式打印机的使⽤较普遍。

针式打印机的主要故障是断针，使得打印出来的字符缺划少点，甚⾄⽆法辨认，这就需要更换打印针了。

有些⼈觉得打印头很神秘，不敢去拆它。

其实，不管哪种针式打印机的打印头都不会很复杂。

它是机械件，⾥⾯的元件不多，安装也有规律，只要细⼼，打印针的更换并不难。

尽管打印机类型换代快，但从经济适⽤出发，⼈们仍然普遍乐于接受针式打印机的服务，但⾯对经常出现的断针、断线圈的情况，往往令⼈束⼿⽆策且维修起来不胜其烦。

下⾯以EPSONLQ-1600K针式打印机为例介绍⼀种便捷快速的诊断和更换⽅法： 1.诊断 ⾸先，应判断是断针还是断线圈。

为此，⼩⼼地把打印头拆下来，仔细检查上⾯24根针是否完好。

假如发现有缺针时可以根据^50030402a^1判断(图中字母为短针、数字为长针)，通过对应的插针空孔就可知道缺少的是长针或是短针。

如检查到24针都完好则可能断的是打印针驱动线圈。

可⽤万⽤表1×100R挡测量打印头后⾯的信号连线插槽。

其⽅法是：把打印头上印有“EPSON”的⼀侧⾯对胸⼝，可看到分两层排列的插槽(如^50030402b^2)。

上层引脚连接的是长针线圈，有1～15个脚，6、7、8脚是公共端，测量时⽤⼀表笔接6、7、8的任⼀脚，另⼀表笔测6、7、8以外的任⼀脚，电阻都应为30欧姆左右。

如发现其中任⼀脚有电阻为⽆穷⼤的现象，则断定该脚连接的线圈已断，需更换。

⽽下层短针插槽则以7、8、9脚为公共端，测量⽅法同上。

但要注意短针插槽则以7、8、9脚为公共端，测量⽅法同上。

还要注意短针插槽15、16脚因连接⼀电容，测量时电阻值在10千欧以上是正常的。

2.拆开打印头 确定打印机是断针或断线圈后，必须拆开打印头修理。

由于打印头外壳是⽤硅胶粘住的，⽤⼿是按不出打印头的。

有个“⼟办法”可把打印头敲出来。

先找三根粗⼀点的铁钉和⼀块⼩⽊板，再根据打印头外壳的宽度分3个⾓把铁钉钉在⽊板上，再把打印头放上去定好位；⽤⼀根⽊棒的⼀端顶住铜盖，⼀端⽤⼩铁锤轻轻敲击，将打印头抵出。

针式打印机断针维修处理⽅法针式打印机断针维修处理⽅法LQ－1600K打印机打印速度快，功能也较多，所使⽤的⾊带较长(长14m，宽12.7mm)，所以国内有很多⽤户使⽤这种打印机，但由于⼀些⽤户在使⽤中⽅法不当，经常断针。

断针处理⽅法有两种： ⼀是换打印针，打印针⽐较便宜，此⽅法经济可⾏；⼆是换打印头，但打印头价格较贵，断了⼏枚针就换打印头，很不合算。

换针是⼀项技术性较强⼜⼗分复杂的⼯作，⾸先必须了解这种打印头的结构：LQ－1600K打印机的打印头共有24枚打印针，分上下两层排放，其中上层排放12枚长针，下层排放12枚短针。

从打印头出针⼀⽅来看，打印针是分两⾏排列，长针和短针在两⾏⾥相隔排放(即每⾏是⼀长针⼀短针排列)，如果LQ－1600K针式打印机出现断针，可按如下步骤处理： 1.取下铜后盖，便可看到上层的12枚长针了。

先取下⼀枚长针，和新的长针(即经研磨的新针，下同)⽐较⼀下，看是否短⼀截，若是，则此枚长针肯定是断针(该断针经处理可作为新的短针使⽤)，换上新的长针。

换针时要谨慎⼩⼼，按⼀个⽅向依次取出⽐较，再慢慢插⼊原位，⼀枚针都不能插错，不要乱插乱捅，否则针还没换上就断针了。

装好后，⽤⼿压住12枚长针的针尾，看看出针⼀⽅所出的针是否平齐，若不平齐则还有断针；若平齐则表明断针已被换掉，这时可以盖上铜后盖，扣上三脚夹扣，将打印针柄周围涂点玻璃胶重新装⼊四⽅铁套内，断针就换好了。

2.若断的是短针，则需将12枚长针全部取下，拆下内层铜盖，这时便可看到12枚短针。

依次将每⼀枚短针取下与新的短针⽐较，判断是否断针，若是，则将新的短针⼩⼼插⼊原位，检查⽐较完后，盖上内层铜盖。

每装⼊⼀枚针，⽤⼿按住针尾，看出针⼀⽅所出针的位置是否正确(主要看短针的排列间距是否相等)，若不正确，重新装⼊。

装好后，扣上三脚夹扣，将打印针柄周围涂点玻璃胶装⼊四⽅铁套内。

3.将修好的打印头装回打印机，⽤断针免修程序测试⼀下，看有没有断针，若有，则重复相应步骤进⾏处理。

针式打印机打印头维修方法尽管喷墨打印机与激光打印机已是目前非常流行的办公设备，但针式打印机仍在金融、商业等领域得到广泛的应用，这主要是由于针式打印机具有价格低、使用经济、技术成熟等优点，而且针式打印机还有一些专门用途，如打印多联票据等。

当然它也有一个缺点那就是故障率较高，而其打印头的故障又占总故障率的70%左右，下面就为大家谈谈打印头故障的维修方法。

打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。

1．打印头断针打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。

由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符／汉字。

若打印头中有断针，就会出现打印的字符／汉字缺点少划。

这里着重介绍几种机型的换针方法：(1)LQ-1600K/ LQ-1900K打印机1)结构LQ-1600K与LQ-1900K打印头均为双层针排列结构，针分长、短两种规格，各l 2根，长针长度为36mm，短针长为26mm。

2)排列打印头24根针分奇偶双列，如图１所示。

其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23；短针为：4，8，12，l 6，20，24，l，5，9，l 33)换针方法首先用打印头故障测试程序检查出哪几号针出现故障，然后取下色带盒，翻开打印头锁定夹，从两边捏住打印头散热片(即外壳)，向上提起打印头可以看到连着两根柔性扁平电缆，拔去电缆便可拿出打印头。

用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。

若是断针，则需要进行换针。

换针时要准备好工具，主要有镊子、刀片、金刚挫、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。

用专用夹具退下散热片，可以看到好几层结构。

将头部朝下，松开定位爪，取下最上面的后铜盖，便可以看到环形分布的12根长针，从测试结果区分出断针是长针还是短针，然后数出所断长针的位置，用镊子取出放在一边；如果还有短针断针，则继续取出所有长针，再用刀片沿中间的黄色铜垫片下方分开，露出12根短针，用同样方法取出断针。

针式打印机常见故障及处理使用软件的朋友如果出现打印机不能正常工作的情况，比如点击了软件里面的打印按钮，打印机却没有反应，不能打印单据，那么按照下面的步骤进行检查。

检查的原则是先查找外部原因，再查找内部原因。

外部原因：1、电源：确保打印机电源指示灯亮，需要重新打开一次电源开关，如果不亮，则检查打印机的电源线是否接触不良，或者换一根。

（拍视频）2、档位设置：打印机上有2个进纸档位，分别是单页纸档和连续纸档。

大部分人用连续纸档。

如果从打印机前面进纸，就选择单页纸档；如果从后面进纸，就选择连续纸档。

（拍照片）3、数据线连接正确：打印机后面连接着一条数据线，另外一头连接到电脑上。

检查一下这条数据线是否连接正常，同时检查打印机的数据线两端是否有松动的迹象，如果接触不良，则断电重新拔插。

确保上面的3个步骤检查完，尝试打印测试页，如果测试页可以正常打印，说明打印机没问题。

如何打印测试页如果测试页不能打印，可以重新启动打印机和电脑的电源，再尝试打印测试页，至少重新启动两次。

内部原因：如果重新启动还不能打印测试页，则属于内部原因，需要检查检查打印机的驱动和端口设置。

4、打印机驱动：首先系统里面要有正确的打印机驱动。

建议安装与打印机型号匹配的打印机驱动，如果系统有自带的匹配的打印机驱动，就从系统安装，如果系统没有，可以从网上下载专用驱动，自行安装。

（拍视频）5、如果驱动正确，则查看打印机端口设置：打印机一般使用两种端口，LPT端口和USB口，如果使用并口线，就选择LPT端口，如果使用USB线，就选择USB虚拟端口。

LPT端口很稳定，一般1~2个，安装打印机时，系统会自动添加上。

USB口，一般需要主动添加，在打印机的属性窗口中设置，如果使用USB001不打印，换换USB002或USB003试试。

（拍视频）6、异常情况：USB口休眠：本来打印正常的，如果电脑长时间没有操作，USB口可能会休眠，导致不能打印，尝试换USB口试试，或重新启动电脑。

新版打印机常见故障实修演练162图6-130 E05A02LA 芯片的24位输出端6.3.11 走纸机构有故障其他“症状”：打印浓度正常，内容基本完整，但是纵向出现重叠、错位、错乱、空行等情况。

针式打印机的输纸过程较激光打印机要简单一些，根据对上述故障现象的判断，很可能是走纸机构输纸不稳定引起，例如输纸的步进电动机不良也会引发上述打印故障。

步进电动机是移动打印纸的关键驱动部件，它有任何微小的速度变化，打印纸的移动进度与打印头的打印进度就不能保持协调，在纵向上就会出现重叠、错位、错乱、空行等情况。

走纸机构相关电路内部有故障也会影响打印的质量，具体的检测、维修在后面会有详细的介绍，在此先不细说。

6.3.12 打印头字车机构有故障其他“症状”：打印浓度正常，内容基本完整，但是横向出现重叠、错位、错乱等情况。

打印头字车机构是打印操作的关键部件，打印头字车的顺畅移动是正确打印的保证。

打印头字车、导轨、传输齿轮、传输带、电动机等不良都会影响打印头的正常位移，导致横向出现重叠、错位、错乱等情况。

过大的摩擦阻力会加重传动负荷，因此注重打印机的日常清洁与保养是很重要的，尤其是有关传动部件应注意及时除尘和添加润滑油。

字车机构具体、全面的检测和维修在后面会有详细的介绍，在此先不细说。

6.4 针式打印机打印头字车运行异常的故障原因及解决方法故障现象字车运动失常，速度突变、方向突变、不能返回初始位置，或不停撞击机壳等。

打印头字车正常运动有以下几种形式。

① 开机后进入初始化阶段，不论字车在开机前停在什么位置，都将驱动字车返回初始位置。

② 打印机单向打印时，驱动字车由左向右运动执行打印。

当一行字符打印完毕后，字车即返回初始位置，然后再开始打印下一行。

③ 打印机双向打印时，字车由左向右运动，执行完一行打印后，驱动字车由下一行右端开始由右向左运动，执行反向打印。
