打印头拆装与维修
- 格式:pdf
- 大小:2.18 MB
- 文档页数:18
爱普生ME1+打印机打印头如何拆解清洗ME1如不经常使用,在空气干燥的地方尤其是北方,打印头的墨水很可能发生干涸甚至喷孔被堵塞。
在采用清洗打印头程序操作处理仍然无效的情况下,只能考虑将打印头拆下来进行人工处理了。
目前,网上流传着关于打印头暴力拆卸的文章,笔者认为这种方法对于普通用户来说可能会造成非常严重的后果,本文将告诉读者如何正确拆卸打印机喷头。
准备工作是在联机状态下进行更换墨盒的操作,当打印头移动到轨道中间时即可拔掉电源,目的是为了让打印头脱离喷头保护及锁定装置。
注意:进行以下的操作,将自动解除保修,请三思而后行,并且要仔细认真。
一、拆解打印机及打印头第一步:拆解打印机1.准备工作:将前出纸托推入机体,把进纸架取下,用透明胶条将透明顶盖与白色机壳粘好。
将上机壳(白色)与蓝色底座接合部的蓝色胶条撕开,注意只需将接缝露出即可,不要撕掉,因为在恢复打印机时还将使用它。
2.打开内扣卡:此时将看到打印机背面有两个明显的内扣卡,用小平口改锥将它们推开,然后顺着露出的缝隙将两个卡子中间的一个卡子也推开,这样一来,打印机背面的卡子全部揭开。
要注意保留住露出的缝隙,以便于后面的操作!3.用小平口改锥顺着缝隙向打印机正面滑动,会在打印机左、右两面和正面碰到共四个内扣卡,用同样的方法将它们打开。
这样,打印机上盖与底座就分开了!4.将进纸口的可以活动的纸卡捏住,向左面(面对打印机)移动,直到凹口处。
此时,向上提起上盖即可将它轻松取下了。
第二步:正确拆解打印头1.拆下打印头:拆下打印机的上盖后,仔细观察打印头的右侧(面对打印机),会发现一个卡子,用一只手轻抓住打印头前仓,另一只手用平口小改锥轻撬那个卡子,这时候会感觉到打印头前仓右侧向外移动了一点。
将打印头连接电缆、墨盒监控芯片电缆(此电缆需用止血钳一类工具夹住)从插座处拔出,将打印头连接电缆从电路板卡槽中慢慢地拔出,这时还可以在白色的电缆下面看到打印头左侧的另一个卡子,同样用小改锥轻撬卡子,这时就可以用手将打印头前仓与后仓分开,而此时打印头也已经可以从轨道上取下来了。

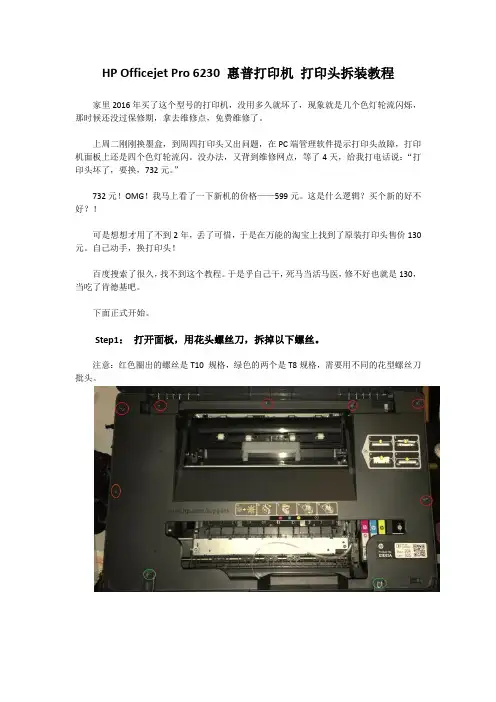

HP Officejet Pro 6230 惠普打印机打印头拆装教程家里2016年买了这个型号的打印机,没用多久就坏了,现象就是几个色灯轮流闪烁,那时候还没过保修期,拿去维修点,免费维修了。
上周二刚刚换墨盒,到周四打印头又出问题,在PC端管理软件提示打印头故障,打印机面板上还是四个色灯轮流闪。
没办法,又背到维修网点,等了4天,给我打电话说:“打印头坏了,要换,732元。
”732元!OMG!我马上看了一下新机的价格——599元。
这是什么逻辑?买个新的好不好?!可是想想才用了不到2年,丢了可惜,于是在万能的淘宝上找到了原装打印头售价130元。
自己动手,换打印头!百度搜索了很久,找不到这个教程。
于是乎自己干,死马当活马医,修不好也就是130,当吃了肯德基吧。
下面正式开始。
Step1:打开面板,用花头螺丝刀,拆掉以下螺丝。
注意:红色圈出的螺丝是T10 规格,绿色的两个是T8规格,需要用不同的花型螺丝刀批头。
Step2:拆下打印机面板,没错,就是那个一条,带各种指示灯的。
注意:没有螺丝,全靠力气指甲抠,个人感觉从左边即电源按钮侧开始拆,一直拆到右侧,这样比较容易。
Step3:拆掉面板左下角和中央两根与主机连接的排线。
注意:这两根排线的头子插在面板排线座里,没有其他机关,正常力量用手直接拔掉即可,且不用记方向,插的时候裸铜接触即可,你懂的。
STEP 4:用T10的花型螺丝刀批头,拆掉面板下面的螺丝。
不需要注意什么。
Step5:抬起打印机上罩,拔掉左侧两根排线。
注意:因为左侧有线缆连接,所以应使用左手从右手侧抬起面罩,再用右手拔掉线缆。
Step6:拆掉塑胶导电条膜(不知道学名是啥)。
注意:左手边的挂钩片有弹性,可以向右侧推一点,卸掉整条导电膜的张力,就容易拆卸了。
另外,导电膜是穿过打印头的,拆的时候要注意。
导电条膜拆下来以后不要弯折,要放在干净的地方。
Step7:取下挂在打印头上的两根弹簧。
我是使用了老虎钳,尖嘴钳应该也可以。
AR3200打印机的打印头采用超强设计,其监控程序还提供打印针调整功能(类似于流行的“打印机断针免维修”软件)。
但如果长时间工作,该机的打印头仍然会出现断针、复位弹簧失效等故障。
由于打印针调整功能只能补偿不超过2根断针,而且使用这一功能必然会加重其它针的负荷,因此出现上述故障时最好还是及早对打印头进行维修。
一、拆卸打印头AR3200打印头设计精巧,没有采用螺钉固定,也没有采用万能胶粘合,拆卸时无须使用专用工具,只需按以下步骤进行即可:1.去掉黑色塑料壳,用平口螺丝刀或镊子从塑壳卡扣处轻轻挑起即可;2.拿掉两个钢爪扣;3.取下两块金属后盖;4.取下用于固定打印针的塑料圈和垫圈。
此时,24根打印针根部已完全暴露出来。
二、维修打印头1.如果目测24根针均完好无损,而打印效果又与断针时类似,则首先应检查复位弹簧是否失效。
具体方法是用大拇指轻压24根针的焊接部位,然后松开。
如果仍有针尖留在孔外不能弹回,则该针的复位弹簧失效。
可取出该弹簧并轻轻拉长,以使其恢复弹性,或者更换该弹簧。
2.如果各针和弹簧均完好,则应用万用表检查打印驱动线圈是否烧断。
该线圈线径较细,用户很难自己绕制,如烧断一般只有更换。
3.对于断针较少的情况,首先检查断头是否仍在打印头内。
如果确认断头已取出,则直接换上新针即可。
4.如果断针数目较多,或者断头留在打印头内不易取出,则应将打印针全部取出,然后用酒精彻底清洗2个导针塑料柱体和4块导针塑料片以及出针孔,并用电吹风吹干。
注意取针时千万不能将塑料垫片和弹簧弄丢。
为使各弹簧负荷尽可能均匀,最好将24根复位弹簧相互调换位置。
4块塑料导针片从下往上依次被编为1、2、3、4号,导针片上的沟槽数与其编号一致,重装时不可装错。
剔除所有断针并换上新针后,就可重新穿针了。
穿针是一项十分细致的工作,最好先穿第1、12、13、24号针(位于打印头的上、下两侧),因为这几根针的位置容易被确认,是否装错一目了然。
装好全部24根针后,按与拆卸相反的顺序装好打印头,维修即告完成。

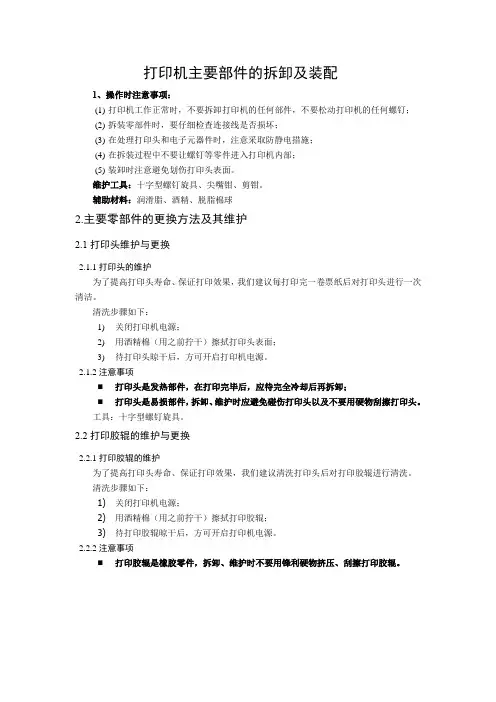

打印机主要部件的拆卸及装配
1、操作时注意事项:
(1)打印机工作正常时,不要拆卸打印机的任何部件,不要松动打印机的任何螺钉;
(2)拆装零部件时,要仔细检查连接线是否损坏;
(3)在处理打印头和电子元器件时,注意采取防静电措施;
(4)在拆装过程中不要让螺钉等零件进入打印机内部;
(5)装卸时注意避免划伤打印头表面。
维护工具:十字型螺钉旋具、尖嘴钳、剪钳。
辅助材料:润滑脂、酒精、脱脂棉球
2.主要零部件的更换方法及其维护
2.1打印头维护与更换
2.1.1打印头的维护
为了提高打印头寿命、保证打印效果,我们建议每打印完一卷票纸后对打印头进行一次清洁。
清洗步骤如下:
1)关闭打印机电源;
2)用酒精棉(用之前拧干)擦拭打印头表面;
3)待打印头晾干后,方可开启打印机电源。
2.1.2注意事项
⏹打印头是发热部件,在打印完毕后,应待完全冷却后再拆卸;
⏹打印头是易损部件,拆卸、维护时应避免碰伤打印头以及不要用硬物刮擦打印头。
工具:十字型螺钉旋具。
2.2打印胶辊的维护与更换
2.2.1打印胶辊的维护
为了提高打印头寿命、保证打印效果,我们建议清洗打印头后对打印胶辊进行清洗。
清洗步骤如下:
1)关闭打印机电源;
2)用酒精棉(用之前拧干)擦拭打印胶辊;
3)待打印胶辊晾干后,方可开启打印机电源。
2.2.2注意事项
⏹打印胶辊是橡胶零件,拆卸、维护时不要用锋利硬物挤压、刮擦打印胶辊。

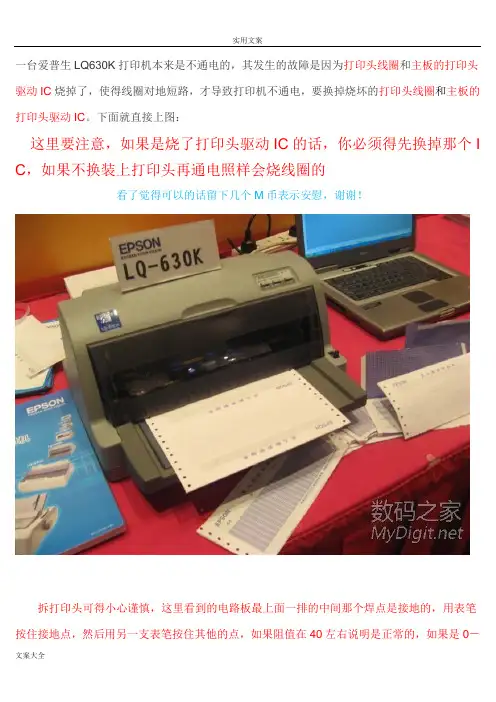

一台爱普生LQ630K打印机本来是不通电的,其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了,使得线圈对地短路,才导致打印机不通电,要换掉烧坏的打印头线圈和主板的打印头驱动IC。
下面就直接上图:这里要注意,如果是烧了打印头驱动IC的话,你必须得先换掉那个I C,如果不换装上打印头再通电照样会烧线圈的看了觉得可以的话留下几个M币表示安慰,谢谢!拆打印头可得小心谨慎,这里看到的电路板最上面一排的中间那个焊点是接地的,用表笔按住接地点,然后用另一支表笔按住其他的点,如果阻值在40左右说明是正常的,如果是0-1说明是有问题的。
先拆掉保护盖在拆打印头的时候可以把拆下来的部件按顺序摆放好,以免安装回去的时候不记得哪个该放什么位置这里要提醒一下,这个东西是盖住打印针的,这上面有四个脚有缺口,但是三个是紧挨在一起的,在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。
这里开始拆针了,第一次拆的朋友得小心,别把针弄弯了,用镊子一根根取出来,老手可以用镊子一次取多根本帖最近评分记录:共56 条评分M币+325hfsp M币+5 01-04 認真發帖shuishou M币+5 2011-12-18 謝謝分享朝、夕M币+5 2011-11-06 謝謝分享lwz642246 M币+8 2011-10-06 優秀文章ps_x_boy M币+10 2011-10-05 动手能力强,zhangjuyi M币+3 2011-09-25 -weijun189 M币+5 2011-09-25 認真發帖春风化雪M币+3 2011-09-17 想学你为师呢懒虫包子M币+10 2011-09-13 原創內容dushuji M币+5 2011-09-13 認真發帖查看更多隐藏收藏新鲜事推荐:2相关话题∙拆解中崎微型票据打印机∙出一些闲置的、拆机的、全新的东西(全出了)∙拆解惠普A516照片打印机∙联想M7250打印/复印/扫描/传真一体机拆洗激光器关键词: 爱普生打印头针打打印机EPSON维修必备★数码维修配件总批发入口:手机配件、U盘配件、MP3配件、数码配件、充电器、数据线、读卡器、常用工具等★分享到淘江湖新浪QQ微博QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信【无名指的等待】在数码之家个人成长史:/read.php?tid=324417 HP 12A硒鼓拆装加粉全过程:/read.php?tid=295522【HP 1020】打印机拆机换定影膜:/read.php?tid=283441爱普生【LQ-630K】打印头换针及线圈:/read.php?tid=281803回复引用举报无名指的等待欢迎大家回我的贴,回贴加M币级别: 数码之家帮帮团发帖17532M币570专家30贡献值204关注Ta发消息只看该作者1楼发表于: 2011-06-29继续上传图片。
一台爱普生LQ630K打印机本来是不通电的,其发生的故障是因为打印头线圈和主板的打印头驱动IC烧掉了,使得线圈对地短路,才导致打印机不通电,要换掉烧坏的打印头线圈和主板的打印头驱动IC。
下面就直接上图:这里要注意,如果是烧了打印头驱动IC的话,你必须得先换掉那个I C,如果不换装上打印头再通电照样会烧线圈的看了觉得可以的话留下几个M币表示安慰,谢谢!拆打印头可得小心谨慎,这里看到的电路板最上面一排的中间那个焊点是接地的,用表笔按住接地点,然后用另一支表笔按住其他的点,如果阻值在40左右说明是正常的,如果是0-1说明是有问题的。
先拆掉保护盖在拆打印头的时候可以把拆下来的部件按顺序摆放好,以免安装回去的时候不记得哪个该放什么位置这里要提醒一下,这个东西是盖住打印针的,这上面有四个脚有缺口,但是三个是紧挨在一起的,在装回原位的时候第一个口下面的槽要对准图右边白色胶的位置。
这里开始拆针了,第一次拆的朋友得小心,别把针弄弯了,用镊子一根根取出来,老手可以用镊子一次取多根本帖最近评分记录:共56 条评分M币+325hfsp M币+5 01-04 認真發帖shuishou M币+5 2011-12-18 謝謝分享朝、夕M币+5 2011-11-06 謝謝分享lwz642246 M币+8 2011-10-06 優秀文章ps_x_boy M币+10 2011-10-05 动手能力强,zhangjuyi M币+3 2011-09-25 -weijun189 M币+5 2011-09-25 認真發帖春风化雪M币+3 2011-09-17 想学你为师呢懒虫包子M币+10 2011-09-13 原創內容dushuji M币+5 2011-09-13 認真發帖查看更多隐藏收藏新鲜事推荐:2相关话题∙拆解中崎微型票据打印机∙出一些闲置的、拆机的、全新的东西(全出了)∙拆解惠普A516照片打印机∙联想M7250打印/复印/扫描/传真一体机拆洗激光器关键词: 爱普生打印头针打打印机EPSON维修必备★数码维修配件总批发入口:手机配件、U盘配件、MP3配件、数码配件、充电器、数据线、读卡器、常用工具等★分享到淘江湖新浪QQ微博QQ空间开心人人豆瓣网易微博百度鲜果白社会飞信【无名指的等待】在数码之家个人成长史:/read.php?tid=324417 HP 12A硒鼓拆装加粉全过程:/read.php?tid=295522【HP 1020】打印机拆机换定影膜:/read.php?tid=283441爱普生【LQ-630K】打印头换针及线圈:/read.php?tid=281803回复引用举报无名指的等待欢迎大家回我的贴,回贴加M币级别: 数码之家帮帮团发帖17532M币570专家30贡献值204关注Ta发消息只看该作者1楼发表于: 2011-06-29继续上传图片。

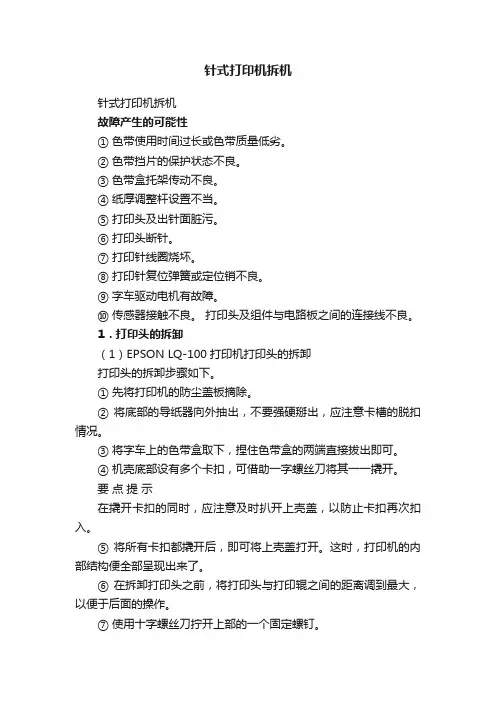

针式打印机拆机针式打印机拆机故障产生的可能性① 色带使用时间过长或色带质量低劣。
② 色带挡片的保护状态不良。
③ 色带盒托架传动不良。
④ 纸厚调整杆设置不当。
⑤ 打印头及出针面脏污。
⑥ 打印头断针。
⑦ 打印针线圈烧坏。
⑧ 打印针复位弹簧或定位销不良。
⑨ 字车驱动电机有故障。
⑩ 传感器接触不良。
打印头及组件与电路板之间的连接线不良。
1.打印头的拆卸(1)EPSON LQ-100打印机打印头的拆卸打印头的拆卸步骤如下。
① 先将打印机的防尘盖板摘除。
② 将底部的导纸器向外抽出,不要强硬掰出,应注意卡槽的脱扣情况。
③ 将字车上的色带盒取下,捏住色带盒的两端直接拔出即可。
④ 机壳底部设有多个卡扣,可借助一字螺丝刀将其一一撬开。
要点提示在撬开卡扣的同时,应注意及时扒开上壳盖,以防止卡扣再次扣入。
⑤ 将所有卡扣都撬开后,即可将上壳盖打开。
这时,打印机的内部结构便全部呈现出来了。
⑥ 在拆卸打印头之前,将打印头与打印辊之间的距离调到最大,以便于后面的操作。
⑦ 使用十字螺丝刀拧开上部的一个固定螺钉。
⑧ 用手指捏住打印头两侧,然后上提,即可将打印头拔下,同时可以看到打印头与电路板之间设置了两条数据线。
要点提示在拔下打印头时,不要拉伤打印头上的数据线。
⑨ 将打印头与电路板之间的数据线直接拔下。
至此,打印机的打印头已完全脱离打印机字车。
打印头的拆解比较复杂,操作时应小心谨慎。
① 借助一字螺丝刀,将打印针外侧的金属卡扣往内顶,待两侧的金属卡扣一脱开,即可将打印头的外壳卸下。
②卸下打印头的外壳后,可以看到有一个起压紧固定作用的金属片,使用一字螺丝刀,将金属片两端的卡子撬开。
撬开金属卡子后,即可将金属片取下。
③ 取下金属片后,还有另外一个金属垫片,用镊子将金属垫片取下,取下时要记牢定位销对应的位置。
④ 再将黑色的塑料盖取下。
同样,取下时要注意黑色塑料盖的定位销对应的位置。
⑤ 取下黑色塑料盖后,使用镊子将固定打印针针座的金属弹性垫片取下,并记牢定位销所对应的位置。
书山有路勤为径;学海无涯苦作舟
正确拆卸打印机喷头的妙招(下)
第二步:正确拆解打印头
1.拆下打印头:拆下打印机的上盖后,仔细观察打印头的右侧(面
对打印机),会发现一个卡子,用一只手轻抓住打印头前仓,另一只手用
平口小改锥轻撬那个卡子,这时候会感觉到打印头前仓右侧向外移动了一点。
将打印头连接电缆、墨盒监控芯片电缆(此电缆需用止血钳一类工
具夹住)从插座处拔出(图2中1、2处),将打印头连接电缆从电路板卡槽中慢慢地拔出,这时还可以在白色的电缆下面看到打印头左侧的另一个卡子(图2中3处),同样用小改锥轻撬卡子,这时就可以用手将打印头前仓与后仓分开,而此时打印头也已经可以从轨道上取下来了。
图 2
但是,我们还需要把牵引齿条从字车右面的电机齿轮上摘下来:用
小平口改锥斜放在齿轮上部与齿条之间,向右移动齿条,通过齿轮的转动就可以将齿条从齿轮上取下来了!
2.分解打印头:在拆下打印头后,只要用双手分别抓住打印头前后
仓,水平向反方向用力,就可以轻松地将打印头分解开了。
二、打印头喷嘴的正确清洗
准备工作:C4X系列打印头喷嘴所在的后仓中还包括喷嘴驱动电路板,所以就需要做好保护驱动电路板的工作,用平常所用的保鲜膜将此仓后半部包好。
专注下一代成长,为了孩子。
1、打印头故障主要表现为缺针与打印点薄或打印不清:此故障表现为缺针现象,当打印机出现此类故障时(某些故障中可出现1#、2#或多根针不出针情况);可主要分三个方向查询故障原因。
一、主板不良(针驱动信号及芯片的损坏或不良),二、打印头的不良(断针/短针与磁轭线圈的损坏);三、打印头联接电缆线(开路与短路)。
首先,根据主板驱动芯片的损坏而导致的缺针来逐步推进,如右图所示可以看到:→逻辑主板门阵列控制芯片IC→输出24针信号到打印针大功率驱动电路→24针信号经过驱动电路放大以及消磁电路作相关控制→由PCB板线路搭接到两个插座上(如DS-1700打印机主板上的CN3与CN4)→再经两条软性联接电缆(打印头头缆)联接到打印头(打印头+38V电源在联接头缆插座CN3/CN4处接入)。
即:在主控逻辑电路板上引起缺针的关键部件,如门阵列芯片、各打印针驱动芯片模块(如TRA4、TRA5等)、消磁驱动模块(如TRA3、TRA6等)、及相关周边电路及线路的开路与短路。
再次,在打印头上引起缺针的主要部件:打印针的磨损/断针、打印头内部24组线圈绕组的短路/开路。
→打印针短针与断针,当出现短针与断针时可把打印头拆卸下来后,通过观察便可得知。
→打印头内部线圈磁轭组件开路或短路时,可通过使用万用表测量线圈阻值得知。
第三,打印头联接电缆不良,简称头缆不良;这一类不良的主要产生原因为头缆的插头因插拔的次数累计,头缆线头与主板插座的插拔磨擦使得软电缆线中金属导体脱离、至相邻间引脚短路或断裂而引起的开路与短路。
当开路时可表现为因驱动信号不能到达打印头线圈进行激励驱动而缺针,出现短路时,在自检“针号测试”中可表现为同一根针号出针两次(或不出针),而这样的短路会最终导致因线圈的阻抗小而烧毁;两针同时损坏、缺针。
打印头头缆不良时,最简单的方法就是通过肉眼观察是否存在破损、金属导体翘起及短路;也可通过使用万用表欧姆档测量其导通性。
2、故障排除划分打印头故障的排除可划分为:1)主板故障引起(更换主板)、2)打印头头缆不良引起(更换头缆)、3)打印头不良可划分为:①打印针不良, ②线圈磁轭不良。
而在实际故障排除中,分析时与上述恰恰相反;首先应考虑打印头引起的不良,最后才考虑主板驱动芯片的损坏。
关于这一类故障的维修主要是更换打印针、更换磁轭组件(如DS-AT系列打印机打印头线圈磁轭组件中,24组线圈是使用一硬度比较高的胶水粘合为一体;使用如手术刀等一类工具是不能分离的,即使能分离也会危涉到3、下图是9针机与24针机的打印头剖面图打印头按击针的方式可分为螺管式打印头、拍合式打印头、储能式打印头、音圈式打印头和压电式打印头等。
下是2个打印头的剖面图,左边是DS-1700打印机打印头的剖面图;右边是DS-940打印机打印头的剖面图。
各部件如图中所示,而这两款打印头的结构属于拍合式打印头;左图中打印针与针尖是通过高温焊接而成,而右图中的打印针与拍板是分体式。
4、打印头针号的排列顺序与针径:打印头按其所具有的针数,主要可分为:1、5、7、8、9、12、14、16、18、24、32、48针 现在在中国市场上,主要是两种类型的打印机存在于市场上;这里所描述的是以打印头打印针的数量来衡量其类型。
由9枚ф3针径组成的打印头打印机简称为“9针打印机”,如票据打印机及微型打印机等;另一就是比较常用的由24枚ф2针径组成的打印头打印机,如票据打印机、存折打印机等。
而24针打印机是中国市场上起主导地位的打印机,当然还有其它的一些如12针、36针及48针的打印机也在热销中;但其在市场销售与使用份额上远远不及24针与9针打印机,特别是24针打印机。
由于打印针针径的不同,因此在同一点阵上/每英寸范围内打印的点数(分辨率)24针打印机会优胜于9针打印机;因此在打印速度上也比9针打印机要快。
5、打印头线圈测量:→DS-1100/1700/5400Ⅲ/6400Ⅲ及其扩展机型→DS-5400H/DS-3200H及其扩展机型(注:也可应用到DS-2600Ⅱ/3200Ⅳ及其扩展机型)→DS940及其扩展机型解说:当需要对打印头线圈阻值进行测量时,可根据上图中所示进行测量;上图共显示了主要三款的打印头草图,左边黄色插座HEAD为主板上的插座,另一个则为打印头的上插座。
对照时应于主板上的插座对就打印头上的插座;如DS-1700打印头CON17-1号脚应于对应打印头插座(上边17引脚的插座①号脚),如此类推:1对应①、17引脚插座与CON17插座对应。
中间为示意打印头草图,右边插座与中间打印头插座对应,另外右边是使用万用表测量时的示意图。
测量时可使用指针万用表或数字万用表欧姆档测量(最小档位),测量时固定表笔可固定于插座中的任一VCC引脚不动,而另一支笔为移动测量数值。
在测量同一个打印头时正常应有2个空脚,分别是:HDTEMP打印头温度检测输出引脚(此引脚输出静态阻值很大在几十KΩ间,因此在使用200/低阻抗档位测量时会测量不出,相对为无穷大);而另一个则是打印头与主板相联的GND地,测量时为静态阻抗无穷大。
另外,在测量阻值时;因使用的万用表型号及误差差异,图中所示是工厂测量的实际静态阻值;误差可小于0.2Ω,但考虑到在市场实际测量中达不到这样的误差率。
因此在分公司维修测量中当测量出的阻值大于此参考值±2Ω时应可考虑为良品,这是一个应注意点。
在实际测量中当测量出的阻值小于这一参考阻值时,如为0欧姆、4欧姆左右、10欧姆以下时称之为短路现象,当出现短路时,这是一很严重的故障问题;因为这一短路故障时刻危协着主控电路板的损坏(如针驱动芯片、消磁电路芯片等的损坏);当大于这一参考阻值时(一般是无穷大,测量不到)称之为开路现象,开路时打印头表现为不出此号针现象;发现后应及时给予更换相同规格的线圈绕组。
注:在辩别打印头是否断针时,在开机的同时控下【联机】键,直至打印头开始移动时松手。
自检页能打印出打印机的版本号、当前参数设置和打印针的测试及各种字符、英文和汉字。
在打印的自检测试页中会显示出针号测试,以交代各针号的断针情况,如果出现断针/短针会以下横线打印不出/不清晰作为显示;1对应HD1、2对应HD2……24对应HD24,以此类推。
要说明的是:这只对应于后链式纸进纸时/滚筒机(如DS-3200H/DS-2600Ⅱ等不分前后前后进纸)进行打印自检而言;在平推机(如DS-1100/1700等)前进纸/单面纸进纸打印自检时的针号刚刚相反(即1对应HD24、2对应HD23……24对应HD1)。
应以后链式纸进纸打印时的自检测试页显示的针号与打印头图纸对应的针号相符。
DS目前主要几款打印头参考图片→DS-1100/1700/5400Ⅲ/6400Ⅲ及其扩展机型→DS-940及其扩展机型正、反面图正、反面图→DS-2600Ⅱ/3200Ⅳ及其扩展机型正、反、则面图→DS-5400H/DS-3200H及其扩展机型正、反面图打印头内的几个关键小部件,不能掉失且要明确其先后顺序。
打印头断针维修解说一、AT系列打印拆装与维修第一步,拆卸打印头的保护罩,拆卸时注意要先把塑料弹片拔离卡位后方可拉出。
第二步、打印头散热片与固定螺丝拆卸。
拆卸螺丝时要注意当四颗螺丝全拆下时,打印头各部件会出现解体现象,所以应该要用中指与食指捏着打印头不要松懈,然后分离各部件。
第三步、拆卸打印头后盖与止动压片/垫片。
拆卸时要注意金属垫片与橡胶垫片的顺序,有时会粘在后盖上;装回时不要漏装或颠倒顺序。
第四步、取出断针,注意复位弹簧可能会粘在拍板上,复位弹簧不能弄丢。
更换断针或短针时,取一根相邻的针与新针相比较,如果针长可用油石磨去长出的那一部份;并装入打印头内确认长度。
2号针第五步、磁轭组件的拆装。
拆卸磁轭时可选择将打印针及各导片/架一起拉出(如下右图所示),可省去将全部针取出所浪费的时间;然后更换一组新的磁轭组件。
若需要将全部打印针拆下时要注意打印针的顺序,因为打印针的长度是不一样的,装回时要一一对应。
第六步、观看打印头各部件的拆卸图,装回时要注意安装的顺序;详细如下图所示。
第七步、打印针磨针与倒角。
油石应选择使用#280、#320或#400的油石磨针,磨针力度要轻;而且要横向磨,磨好后,用油画笔或擦子清扫。
(注意毛擦子的断毛折断后藏匿于针与针之间影响出针)。
注:①、磨针时,打印针与油石垂直,否则,打印针端面不平,会挂色带或将带芯纤维切断;②、磨针时,手捏住打印针端部,磨针用力要轻,不要在磨针过程中把打印针弄断;③、打印针倒角时,打印针于油石成45°倒角,用力要轻(接触油石上针旋转一周既可),否则很容易把针磨尖而挂色带,或不倒角,不装色带,在白纸上打2~3次自检。
④、中间的针比两边的针长(6、7号针比1、24号针长),取靠中间的针作参考。
另外:如上右下图所示姿势为判断长、短针,在判断时要用力捏紧,否则会误判断针长度;如果过长,取下再磨,如果稍短,把新针移至两边使用。
第八步、打印头安装。
①③④②注:左上图是针导片导向孔破损,在装针再磨的情况下,很容易出现这种现象,请注意避免。
拧螺钉时,先把螺钉带上(对角安装,如图步骤),不拧紧,把4颗螺钉装上后,对角拧紧。
二、AT-20打印头拆装与维修。
第一步、先使用六角螺丝刀拧开六角螺丝。
第二步、取下打印头后盖;注意金属垫片和止动片可能会粘在后盖上;不要弄丢或挤压变形。
装回时要注意顺序不能颠倒。
(橡胶垫圈与驱动钢片接触)第三步、打印针更换,取出断/短针与相邻的新针/好针进行比较得知;拆出打印针时复位弹簧不能弄丢。
更换新针时若新针较长可用油石磨去长出的部份,装入打印头确认长度。
第四步、打印头线圈的拆装→软电路板拆卸。
拆卸软电路板时,可选择用吸锡线/泵/枪将线圈引脚的焊锡吸除;然后用镊子慢慢将软电路板与磁轭固定板分离。
注意:吸除引脚焊锡时不要将接地弹簧也一起吸走。
第五步、打印头线圈的拆装。
拆下软电路板后,用一字批将扣位搬开;然后沿夹缝慢慢将其挠开。
挠开时要注意一字批的用力(容易把线圈也挠坏)。
装回时也更要小心以及注意拆装的顺序,若颠倒顺是很难装回的。
第六步、打印头的安装。
更换线圈后并用红胶水或其它导热胶水涂于打印头线圈上,以有效的散热;装回时可如下左图用一平的圆柱能有效的将线圈与磁轭固定架压平,若线圈安装不平整会直接影响打印针的“行程”;而当“行程”改变后会导致挂色带、重复断针的故障。
另外,装回软电路板时要注意软电路板上的接地弹簧(不要丢失或漏装),导致打印头不能有效的接地以消除在运行中产生的静电。
第七步、打印针磨针与倒角。
油石应选择使用#280、#320或#400的油在磨针,磨针力度要轻;而且要横向磨,磨好后,用油画笔或擦子清扫。
(注意毛擦子的断毛折断后藏匿于针与针之间影响出针)。
