MATLAB simulink仿真

Simulink 的仿真实验报告1.实验目的：熟悉使用Simulink的各种使用方法及仿真系统2.数学建模：假设系统的微分方程为：r''(t)+3r'(t)+2r(t)=e(t) , 其中e(t)=u(t)求该系统的零状态响应令等式右边为零，则可求得方程的两个特征根为：r1=-1, r2=-2所以设该系统的零状态响应为:r(t)=Ae^-t+Be^-2t+C其中C为方程的一个特解，由微分方程可知，等式右边没有冲激函数及冲激函数的微分，故系统在零负到零正的过程中没有发生跳变，则C为一个常数。

将C带入方程可解得C=1/2由于零状态响应时系统的初值都为零即r(0-)=0 , r'(0-)=0，且系统无跳变，则r(0+)=0.r'(0+)=0.带入r(t)得：A+B+1/2=0-A-2B+1/2=0解得：A=-3/2 B=1所以系统的零状态响应为：r(t)=-3/2e^-t+e^-2t+1/2Simulink仿真：根据系统的微分方程可编辑仿真模型如下图打开开始按键，可以得到波形图：验证仿真结果：由前面得到的系统零状态响应结果：r(t)=-3/2e^-t+e^-2t+1/2可编辑仿真模型：>> t=(0:0.1:10);>> plot(t,((-3)/2)*exp((-1)*t)+exp((-2)*t)+1/2)实验结论：Simulink仿真结果和函数仿真结果基本一致，所以simulink仿真是正确的。

实验心得：1.此实验是利用matlab对一个微分方程进行建模求解，既要求我们掌握对微分方程的求解，又要求掌握用matlab对微分方程进行建模，所以要求我们对软件得熟悉。

2.信号与系统的实验主要是用matlab分析或验证书上的东西，前提当然是学好书本上的知识，再学好matlab这个软件。

3.用simulink仿真的时候，对函数用积分器较好，不知为什么用微分器做不出来，报错显示不出图形。

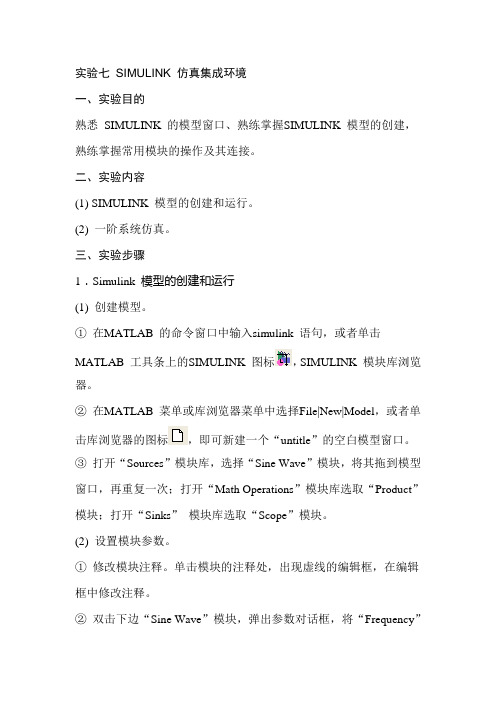

实验七SIMULINK 仿真集成环境一、实验目的熟悉SIMULINK 的模型窗口、熟练掌握SIMULINK 模型的创建，熟练掌握常用模块的操作及其连接。

二、实验内容(1) SIMULINK 模型的创建和运行。

(2) 一阶系统仿真。

三、实验步骤1．Simulink 模型的创建和运行(1) 创建模型。

①在MATLAB 的命令窗口中输入simulink 语句，或者单击MATLAB 工具条上的SIMULINK 图标，SIMULINK 模块库浏览器。

②在MATLAB 菜单或库浏览器菜单中选择File|New|Model，或者单击库浏览器的图标，即可新建一个“untitle”的空白模型窗口。

③打开“Sources”模块库，选择“Sine Wave”模块，将其拖到模型窗口，再重复一次；打开“Math Operations”模块库选取“Product”模块；打开“Sinks”模块库选取“Scope”模块。

(2) 设置模块参数。

①修改模块注释。

单击模块的注释处，出现虚线的编辑框，在编辑框中修改注释。

②双击下边“Sine Wave”模块，弹出参数对话框，将“Frequency”设置为100；双击“Scope”模块，弹出示波器窗口，然后单击示波器图标，弹出参数对话框，修改示波器的通道数“Number of axes”为3。

③如图A4 所示，用信号线连接模块。

图A4(3) 启动仿真①单击工具栏上的图标或者选择Simulation|Start 菜单项，启动仿真；然后双击“Scope”模块弹出示波器窗口，可以看到波形图。

②修改仿真步长。

在模型窗口的Simulation 菜单下选择“Configuration Parameters”命令，把“Max step size”设置为0.01；启动仿真，观察波形是不是比原来光滑。

③再次修改“Max step size”为0.001；设置仿真终止时间为10s；启动仿真，单击示波器工具栏中的按钮，可以自动调整显示范围，可以看到波形的起点不是零点，这是因为步长改小后，数据量增大，超出了示波器的缓冲。

simulink仿真简单实例
一、模拟环境
1、MATLAB/Simulink 设计环境：
在MATLAB中开发Simulink模型，仿真模拟系统，开发系统塑造都可以在这个环境下进行。

2、LabVIEW 设计环境：
LabVIEW允许你以基于可视化技术的开发环境（VI）来创建测试，模拟，监控系统，以及自动化系统的可视化界面。

二、仿真实例
1、基于MATLAB/Simulink的仿真实例：
（1）传统的PID控制器
这是一个利用PID控制器控制速度的例子。

首先，建立一个简单的Simulink模型，包括PID控制器、电机和反馈器件。

之后，你可以调整PID参数，以提高系统的控制能力。

（2）智能控制
这是一个基于智能控制算法的实例。

通过使用神经网络，试图根据输入自动调整PID参数，使系统具有更强的控制能力。

2、基于LabVIEW的仿真实例：
（1）叉车仿真
这是一个使用LabVIEW来模拟电动叉车运行过程的实例。

你可以模拟叉车的启动过程，叉车行驶过程，并开发出任意的叉车控制算法。

（2）汽车仿真
这是一个使用LabVIEW进行汽车模拟的实例。

你可以模拟汽车的动力性能，并开发出任意类型的汽车控制算法，如路径规划算法，自动驾驶算法等。

matlab simulink仿真实验报告[Abstract]本篇报告介绍了一项利用Matlab和Simulink进行仿真实验的过程和结果。

实验主要涉及对加速度计数据的滤波和降噪处理，以及利用观测器估计一个非线性系统的状态变量。

本文介绍了实验设计的思路和步骤，详细讲解了实验中所使用到的算法和模型，并对实验结果进行了分析和总结。

[Keywords][Introduction]在自动化控制、机器人技术、航天航空、汽车电子等领域中，传感器和估计器是广泛应用的两类算法。

传感器可以测量物理量，如位置、速度、加速度等，并将其转化为电信号输出。

估计器则通过对物理模型的建模和输出信号的处理，来推测和估计系统的状态变量。

加速度计可以测量物体在三个轴向上的加速度，同时可以进行数据滤波和降噪。

估计器可以用于非线性系统的状态估计，具有广泛的应用前景。

[Simulation Process]1. 数据采集处理加速度计可以用于测量物体在三个轴向上的加速度。

由于传感器的噪声和误差，采集的数据往往不够准确和稳定，需要通过滤波和降噪等算法进行处理。

本实验中采用了常用的Butterworth低通滤波器和移动平均滤波器来对加速度计数据进行处理。

Butterworth低通滤波器是一种线性相位滤波器，可以将高频信号滤去，降低信号噪声。

在Matlab中，可以通过函数[b,a] = butter(n,Wn,'low')生成Butterworth低通滤波器。

其中，n为滤波器的阶数，Wn为截止频率。

移动平均滤波器是一种简单有效的滤波方法，可以对信号进行平均处理，消除信号的高频成分和噪声。

在Matlab中，可以通过函数smooth(x,n)生成移动平均滤波器。

其中，x为待处理的信号，n为滤波器窗口大小。

2. 状态估计模型状态估计模型是一种建立在数学模型基础上的估计方法，常常用于非线性系统的状态估计。

本实验中，给定了以下非线性系统的模型：$$\begin{cases}x_{1}' = x_{2} \cos(x_{1}) \\x_{2}'= u\end{cases}$$其中，x1和x2为系统状态变量，u为系统的控制输入。

如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具，广泛应用于各个领域的工程设计和研究中。

本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。

二、系统建模1. 模型构建在MATLAB Simulink中，可以通过拖拽模块的方式来构建系统模型。

首先，将系统的元件和子系统模块从库中拖拽到模型窗口中，然后连接这些模块，形成一个完整的系统模型。

2. 参数设置对于系统模型的各个组件，可以设置对应的参数和初始条件。

通过双击模块可以打开参数设置对话框，可以设置参数的数值、初始条件以及其他相关属性。

3. 信号连接在模型中，各个模块之间可以通过信号连接来传递信息。

在拖拽模块连接的同时，可以进行信号的名称设置，以便于后续仿真结果的分析和显示。

三、系统仿真1. 仿真参数设置在进行系统仿真之前，需要设置仿真的起止时间、步长等参数。

通过点击仿真器界面上的参数设置按钮，可以进行相关参数的设置。

2. 仿真运行在设置好仿真参数后，可以点击仿真器界面上的运行按钮来开始仿真过程。

仿真器将根据设置的参数对系统模型进行仿真计算，并输出仿真结果。

3. 仿真结果分析仿真结束后，可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。

Simulink提供了丰富的结果显示和分析工具，可以对仿真结果进行绘图、数据处理等操作，以便于对系统模型的性能进行评估。

四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法，可以通过这些算法对系统模型进行优化。

可以通过设置优化目标和参数范围，以及定义参数约束条件等，来进行参数优化计算。

2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。

通过这些工具，可以对系统模型进行控制器设计、滤波器设计等操作，以满足系统性能要求。

matlab的simulink仿真建模举例Matlab的Simulink仿真建模举例Simulink是Matlab的一个工具包，用于建模、仿真和分析动态系统。

它提供了一个可视化的环境，允许用户通过拖放模块来构建系统模型，并通过连接和配置这些模块来定义模型的行为。

Simulink是一种功能强大的仿真平台，可以用于解决各种不同类型的问题，从控制系统设计到数字信号处理，甚至是嵌入式系统开发。

在本文中，我们将通过一个简单的例子来介绍Simulink的基本概念和工作流程。

我们将使用Simulink来建立一个简单的电机速度控制系统，并进行仿真和分析。

第一步：打开Simulink首先，我们需要打开Matlab并进入Simulink工作环境。

在Matlab命令窗口中输入"simulink"，将会打开Simulink的拓扑编辑器界面。

第二步：创建模型在拓扑编辑器界面的左侧，你可以看到各种不同类型的模块。

我们将使用这些模块来构建我们的电机速度控制系统。

首先，我们添加一个连续模块，代表电机本身。

在模块库中选择Continuous中的Transfer Fcn，拖动到编辑器界面中。

接下来，我们添加一个用于控制电机速度的控制器模块。

在模块库中选择Discrete中的Transfer Fcn，拖动到编辑器界面中。

然后，我们需要添加一个用于输入参考速度的信号源模块。

在模块库中选择Sources中的Step，拖动到编辑器界面中。

最后，我们添加一个用于显示模拟结果的作用模块。

在模块库中选择Sinks 中的To Workspace，拖动到编辑器界面中。

第三步：连接模块现在，我们需要将这些模块连接起来以定义模型的行为。

首先，将Step模块的输出端口与Transfer Fcn模块的输入端口相连。

然后，将Transfer Fcn模块的输出端口与Transfer Fcn模块的输入端口相连。

接下来，将Transfer Fcn模块的输出端口与To Workspace模块的输入端口相连。

matlab及simulink仿真学习心得
Matlab及Simulink仿真学习是进行系统各类运算分析所不可缺少的重要环节，我有幸在学校参加过Matlab及Simulink仿真学习的课程，下面就我的体会分享给大家。

首先，Matlab是一种计算环境，具有许多语言的特点，足以用来处理各种复杂数据。

许多先进功能可让我们快速完成复杂计算，以及进行统计分析和绘图。

此外，Matlab也有一个强大的数据分析功能，可以帮助我们从大量原始数据中提取有用信息，从而进行快速决策。

Simulink是一种功能强大的系统仿真工具，可以方便地实现对复杂系统仿真性能的测试，以便进行系统的优化设计。

该软件采用块图的形式来连接模块，每个模块代表特定的系统组件，可以通过不同的参数设置来模拟仿真曲线，从而观察和检测系统的运行情况和调节系统的性能。

最后，Matlab及Simulink仿真学习让我受益良多，不仅提高了我在数据分析，统计分析和系统仿真等方面的技能，而且也了解到了Matlab与Simulink之间的联系，以及如何将它们运用到实际工程生产中，为我以后在工程应用有所帮助。

simulink建模及动态仿真的一些实验步骤Simulink是MATLAB中的一种可视化仿真工具，可以用于动态系统建模、仿真和分析。

以下是一些Simulink建模及动态仿真的实验步骤：启动Simulink：首先，需要打开MATLAB，然后在MATLAB 的命令窗口中输入“simulink”命令，或者点击工具栏中的Simulink 图标来启动Simulink。

新建模型：在Simulink的启动界面中，可以选择“Blank Model”来新建一个空白的模型。

也可以选择其他预设的模型模板来开始建模。

构建系统模型：在新建的模型窗口中，可以通过从Simulink 的模块库中拖拽模块到模型窗口中来构建系统模型。

模块库中包含了各种类型的模块，如源模块、接收模块、处理模块等。

将这些模块按照系统的结构和功能连接起来，形成一个完整的系统模型。

设置模块参数：对于模型中的每个模块，都可以双击打开其参数设置对话框，设置其参数和初始条件。

这些参数和初始条件将决定模块在仿真中的行为。

设置仿真参数：在模型窗口的工具栏中，可以点击“Simulation”->“Model Configuration Parameters”来打开仿真参数设置对话框。

在这个对话框中，可以设置仿真的起始和结束时间、仿真步长、求解器类型等参数。

开始仿真：完成以上步骤后，可以点击模型窗口工具栏中的“Run”按钮来开始仿真。

在仿真过程中，可以实时观察模型中各个模块的状态和输出。

分析结果：仿真结束后，可以使用Simulink提供的各种分析工具来分析仿真结果。

例如，可以使用示波器模块来显示仿真过程中某个模块的输出波形，也可以使用MATLAB的工作空间来查看和处理仿真数据。

以上步骤是一个基本的Simulink建模和动态仿真的过程。

在实际使用中，可能还需要根据具体的需求和系统特点进行一些额外的设置和调整。

基于matlab simulink的控制系统仿真及应用Simulink是MATLAB的一个附加组件，它提供了一种可视化建模和仿真环境，主要用于控制系统、信号处理、通信系统等领域的建模和仿真。

以下是一个简单的基于Simulink的控制系统仿真的步骤：
1. 模型建立：首先，你需要使用Simulink库中的模块来构建你的控制系统模型。

这些模块包括输入、输出、控制算法等。

你可以直接从库中拖放模块到你的模型中，然后通过连接线将它们连接起来。

2. 参数设置：在连接模块后，你需要为每个模块设置适当的参数。

例如，对于传递函数模块，你需要输入分子和分母的系数。

3. 仿真设置：在完成模型和参数设置后，你需要设置仿真参数，例如仿真时间、步长等。

4. 运行仿真：最后，你可以运行仿真并查看结果。

Simulink提供了多种方式来查看结果，包括图形和表格。

在Simulink中，你可以使用许多内建的工具和函数来分析和优化你的控制系统。

例如，你可以使用MATLAB的控制系统工具箱中的函数来分析系统的稳定性、频率响应等。

总的来说，Simulink是一个强大的工具，可以用于设计和分析各种控制系统。

通过学习和掌握这个工具，你可以更有效地进行控制系统设计和仿真。

基于MATLABSimulink的控制系统建模与仿真实践控制系统是现代工程领域中一个至关重要的研究方向，它涉及到对系统的建模、分析和设计，以实现对系统行为的控制和调节。

MATLAB Simulink作为一款强大的工程仿真软件，在控制系统领域有着广泛的应用。

本文将介绍基于MATLAB Simulink的控制系统建模与仿真实践，包括建立系统模型、进行仿真分析以及设计控制算法等内容。

1. 控制系统建模在进行控制系统设计之前，首先需要建立系统的数学模型。

MATLAB Simulink提供了丰富的建模工具，可以方便快捷地搭建系统模型。

在建模过程中，可以利用各种传感器、执行器、控制器等组件来描述系统的结构和功能。

通过连接这些组件，并设置其参数和初始条件，可以构建出一个完整的系统模型。

2. 系统仿真分析建立好系统模型后，接下来就是进行仿真分析。

MATLABSimulink提供了强大的仿真功能，可以对系统进行各种不同条件下的仿真实验。

通过改变输入信号、调节参数值等操作，可以观察系统在不同工况下的响应情况，从而深入理解系统的动态特性和性能指标。

3. 控制算法设计在对系统进行仿真分析的基础上，可以针对系统的性能要求设计相应的控制算法。

MATLAB Simulink支持各种常见的控制算法设计方法，如PID控制、状态空间法、频域设计等。

通过在Simulink中搭建控制算法，并与系统模型进行联合仿真，可以验证算法的有效性和稳定性。

4. 系统优化与调试除了基本的控制算法设计外，MATLAB Simulink还提供了优化工具和调试功能，帮助工程师进一步改进系统性能。

通过优化算法对系统参数进行调整，可以使系统响应更加迅速、稳定；而通过调试功能可以检测和排除系统中可能存在的问题，确保系统正常运行。

5. 实例演示为了更好地说明基于MATLAB Simulink的控制系统建模与仿真实践，接下来将通过一个简单的倒立摆控制系统实例进行演示。
