第六讲Simulink仿真

Simulink操作基础
点击进入Simulink
点击打开新建模型
拖拽模块加入模型
添加连线
2 系统仿真模型
2.1 Simulink的模块 Simulink的模块库提供了大量模块。单击模块库浏览器中Simulink前面的“+”号，将看到 Simulink模块库中包含的子模块库，单击所需要的子模块库，在右边的窗口中将看到相应的基本模块，选择所需基本模块，可用鼠标将其拖到模型编辑窗口。同样，在模块库浏览器左侧的 Simulink栏上单击鼠标右键，在弹出的快捷菜单中单击Open the ‘Simulink’ Libray 命令，将打开 Simulink基本模块库窗口。单击其中的子模块库图标，打开子模块库，找到仿真所需要的基本模块。
3.2 启动系统仿真与仿真结果分析
设置完仿真参数之后，从Simulation中选择 Start菜单项或单击模型编辑窗口中的Start Simulation命令按钮，便可启动对当前模型的仿真。此时，Start菜单项变成不可选, 而Stop菜单项变成可选, 以供中途停止仿真使用。从Simulation菜单中选择Stop项停止仿真后，Start项又变成可选。为了观察仿真结果的变化轨迹可以采用3种方法： (1) 把输出结果送给Scope模块或者XY Graph模块。 (2) 把仿真结果送到输出端口并作为返回变量，然后使用MATLAB命令画出该变量的变化曲线。 (3) 把输出结果送到To Workspace模块，从而将结果直接存入工作空间，然后用MATLAB命令画出该变量的变化曲线。
连续系统基本模块
微分环节积分环节状态方程传递函数时间延迟可变时间延迟可变传输延迟零-极点模型
连续系统模块库（Continuous）

第六章SIMULINK仿真基础

第6章
SIMULINK仿真基础
2013-9-15
本部分内容
6.1 6.2 6.3 6.4 6.5 SIMULINK简介 Simulink模块的操作 SIMULINK仿真的运行 Simpowersystems及其应用子系统的创建和封装(补充)
引言
在工程实际中，控制系统的结构往往很复杂，如果不借助

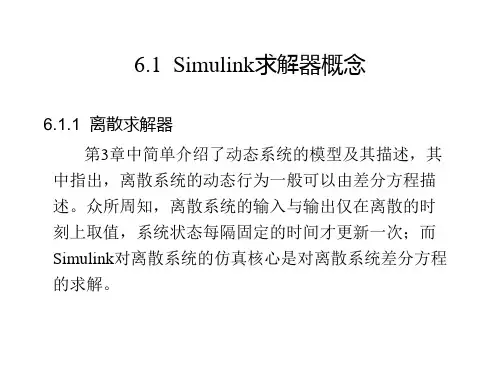

Solver options（仿真算法选择）: 定步长支持的算法可在Fixed step size编辑框中指定步长或选择auto，离散系统一般默认地选择定步长算法，在实时控制中则必须选用定步长算法；变步长支持的算法，对于连续系统仿真一般选择ode45 （四/五阶龙格-库塔法），步长范围使用auto项。
即
示波器:显示在仿真过程产生的信号波形。双击该图标,弹出示波器窗如右图所示：
打开示波器属性对话框
设置为浮动示波器把当前轴的设置保存为该示波器的缺省设置
分别管理X-Y、X 和Y轴向变焦
取当前窗中信号最大、最小值为纵坐标的上下限
示波器属性对话框
设置Y轴个数设置显示的时间范围选择轴的标注方法确定显示频度(每隔n-1个数据点显示一次 ) 确定显示点的时间间隔(缺省为 0 表示连续显示 )
Discrete State-Space：离散状态空间系统模型
Discrete Transfer-Fcn：离散传递函数模型
First-Order Hold：一阶采样和保持器 Zero-Order Hold：零阶采样和保持器
Unit Delay：一个采样周期的延时
3、Function&Tables（函数和平台模块） --------function.mdl

第六章 Simulink

From File参数设置
传递函数(Transfer function) 参数设置
Numerator为分子多项式系数 Denominator为分母多项式系数
传递函数模块参数设置
示波器(Scope) 参数设置
Y坐标变焦打开参数对话框 X-Y坐标变焦 X坐标变焦
纵坐标的自动刻度
恢复保存过的坐标设置浮动示波器把当前的坐标设置保存
点击新建模型窗
Simulink库浏览器
一个例子：建构脉冲输出模型
一个例子：建构脉冲输出模型
2．建构模型。（1）打开函数库的Sources模块库，选择信号源。（2）打开函数库的Sinks模块库，将scope模块拖到模型建构窗口。（3）连接两个模块。（4）调整模块参数。
一个例子：建构脉冲输出模型
运用基本命令构建模型
(2) 信号线操作：
连接模块。移动线段。分割线段。分支线段。
运用基本命令构建模型
（3）对模型的其他操作
模块参数的改变。插入模块。信号线标识。分离模块。复原操作。对模型的注释。
常用的Source库信源模块
名称功能说明
Clock
（连续）仿真时钟
输出每个仿真步点的时刻
Zero-Order Hold
First-Order Hold Unit Delay
零阶保持器
一阶保持器采样保持，延迟一个周期
正弦信号参数设置
Amplitude为正弦幅值（以A表示） Bias为幅值偏移值 (以B表示) Frequency为正弦频率 (以w表示) Phase为初始相角 (以p表示) Sample time为采样时间正弦信号可表示为 A*sin(wt+p)+B

MATLAB-8-Simulink在电力系统中的应用精选全文

路阻抗值,W) Source resistance (三相电源电阻, W) Source inductance (三相电源电感, H)
电力系统仿真初探
➢ 三相可编程电压源
其幅值、相位、频率和谐波可以随时间变化。其主要作用如下： (1) 三相可编程电压源可以对三相电源的幅值、相位和电源基频分量进行时变性编程。 (2) 三相可编程电压源提供两个谐波分量，施加于基频信号。 (3) 三相可编程电压源可以用来控制受控电压源和受控电流源。
Measurements (测量)
None, Voltage
电力系统仿真初探
➢ 受控电流源
由激励信号源控制的受控电流源. 参数设置: Initialize (初始化选项) Source type (激励源类型:AC, DC） Initial amplitude (初始化振幅, A) Initial phase (初始化相位,度） Initial frequency (初始化频率,Hz)
None: 对交流电压源不进行相关量的测量. Voltage: 对交流电压源两个终端进行测ห้องสมุดไป่ตู้,
电力系统仿真初探
➢ 例如
u1
u2
V Rs
u1+u2 C
R
L
Multimeter
u1/u2
已知: u1=75sin(100t+20 /180); u2=30sin(120t+75 /180); Rs=100W; R=100 W; L=100mH; C=150mF. 选择测量u1,u2和u1+u2,并观察电压波形. 仿真时间为0.4秒;求解程序类型为变步长的ode45.
➢电力系统元件库
(1) 电源元件(Electrical Sources) (2) 线路元件(Elements) (3) 电力电子元件(Power Electronics) (4) 电机元件(Machines) (5) 连接器元件(Connectors) (6) 电路测量仪器(Measurements) (7) 附加元件(Extras) (8) 电力图形用户接口(powergui)

Simulink在电力系统应用PPT课件(MATLAB精选课程、优质学习资料)

（6）“饱和仿真”(Simulate saturation)复选框：其中的励磁电流和定子输出电压均为标幺值；电压的基准值为额定线电压有效值；电流的基准值为额定励磁电流。
3. pu 标准同步电机模块 pu 标准同步电机模块的参数对话框如图9-15所示。
（1）“电抗”(Reactances)文本框（2）“直轴和交轴时间常数”(d axis time constants, q axis time constant)下拉框（3）“时间常数”(Time constants)文本框（4）“定子电阻”(Stator resistance)文本框
通过电机测量信号分离器(Machines Measurement Demux)模块可以将输出端子m中的各路信号分离出来，典型接线如图9-3所示。
双击简化同步电机模块，将弹出该模块的参数对话框，如图9-4所示。
双击简化同步电机模块，将弹出该模块的参数对话框，如图9-4所示。
在该对话框中含有如下参数：
同步电机输入和输出参数的单位与选用的同步电机模块有关。如果选用SI 制下的同步电机模块，则输入和输出为国际单位制下的有名值(除了转子
角速度偏移量以标幺值、转子角位移以弧度表示外)。如果选用 pu
制下的同步电机模块，输入和输出为标幺值。双击同步电机模块，将弹出该模块的参数对话框，下面将对其一一进行说明。
（3）“机械参数”(Inertia, damping factor and pairs of poles)文本框：转动惯量J (单位：kg·m2) 或惯性时间常数H (单位：s)、阻尼系数Kd (单位：转矩的标幺值/转速的标幺值)和极对数p。
（4）“内部阻抗”(Internal impedance)文本框：单相电阻R (单位：Ω或 )和电感L(单位：H或 )。 R和L为电机内部阻抗，设置时允许R等于0，但L必须大于0。

电力系统的MATLAB_SIMULINK仿真与应用6

(6) “预估的有功功率”(Active power guess)文本框：如果电机的节点类型为平衡节点的话，设置迭代起始时刻电机的有功功率。
(7) “无功功率”(Reactive power)文本框：设置选中的电机或负荷的无功功率(单位：var)。
(8) “电压UAN的相角”(Phase of UAN voltage)文本框：当电机的节点类型为平衡节点时，该文本框被激活。指定选中电机a相相电压的相角。
如果选择了非同步电机模块，则仅需要输入电机的机械功率；如果选择了三相动态负荷模块，则需要设置该负荷消耗的有功和无功功率。
(4) “终端电压UAB”(Terminal voltage UAB)文本框：对选中电机的输出线电压进行设置(单位：V)。
第6章电力系统稳态与暂态仿真
(5) “有功功率”(Active power)文本框：设置选中的电机或负荷的有功功率(单位：W)。
(1) “初始状态”(Initial state values for simulation)列表框：显示模型文件中状态变量的名称和初始值。
(2) “设置到指定状态”(Set selected state)文本框：对 “初始状态”列表框中选中的状态变量进行初始值设置。
(3) “设置所有状态量”(Reset all States)：选择从“稳态”(To Steady State)或者“零初始状态”(To Zero) 开始仿真。
第6章电力系统稳态与暂态仿真
(6) “电源”(Sources)复选框：显示稳态下电源的电压、电流相量值。默认状态为不选。
(7) “非线性元件”(Nonlinear elements)复选框：显示稳态下非线性元件的电压、电流相量值。默认状态为不选。

电力系统的MATLAB_SIMULINK仿真与应用6 电力系统稳态与暂态仿真(教学材料)

第6章电力系统稳态与暂态仿真
4) “LTI视窗”(Use LTI Viewer)按键打开窗口，使用“控制系统工具箱”(Control System Toolbox)的LTI视窗。 5) “阻抗依频特性测量”(Impedance vs. Frequency Measurement)按键打开窗口，如果模型文件中含阻抗测量模块，该窗口中将显示阻抗依频特性图。 6) “FFT分析”(FFT Analysis)按键打开FFT分析窗口。 7) “报表生成”(Generate Report)按键打开窗口，产生稳态计算的报表。
(1) 显示测量电压、测量电流和所有状态变量的稳态值； (2) 改变仿真初始状态； (3) 进行潮流计算并对包含三相电机的电路进行初始化设置； (4) 显示阻抗的依频特性图；
第6章电力系统稳态与暂态仿真
(5) 显示FFT分析结果； (6) 生成状态—空间模型并打开“线性时不变系统”(LTI)时域和频域的视窗界面； (7) 生成报表，该报表中包含测量模块、电源、非线性模块和电路状态变量的稳态值，并以后缀名.rep保存； (8) 设计饱和变压器模块的磁滞特性。 6.1.1 主窗口功能简介 MATLAB提供的Powergui模块在SimPowerSystems库中，图标如图6-1所示。
第6章电力系统稳态与暂态仿真
第6章电力系统稳态与暂态仿真

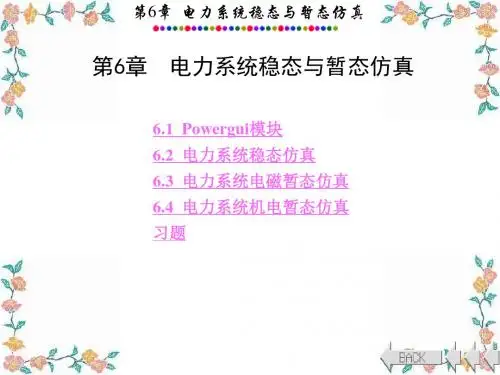

6.1 Powergui模块 6.2 电力系统稳态仿真 6.3 电力系统电磁暂态仿真 6.4 电力系统机电暂态仿真习题
第6章电力系统稳态与暂态仿真
6.1 Powergui模块
Powergui模块为电力系统稳态与暂态仿真提供了有用的图形用户分析界面。通过Powergui模块，可以对系统进行可变步长连续系统仿真、定步长离散系统仿真和相量法仿真，并实现以下功能：

【MATLAB课件】第六章simulink仿真

5
MATLAB语言
6.2.2建模与仿真 6.2.2建模与仿真
建模仿真的一般过程是：建模仿真的一般过程是：打开一个空白的编辑窗口；打开一个空白的编辑窗口；将模块库中模块复制到编辑窗口里，将模块库中模块复制到编辑窗口里，并依照要求修改编辑窗口中模块的参数；窗按要求连接起来；用菜单选择或命令窗口键入命令进行仿真分析，用菜单选择或命令窗口键入命令进行仿真分析，在仿真的同时，可以观察仿真结果，如果发现有不正确的地方，同时，可以观察仿真结果，如果发现有不正确的地方，可以停止仿真，对参数进行修正；以停止仿真，对参数进行修正；如果对结果满意，可以将模型保存。如果对结果满意，可以将模型保存。
15
MATLAB语言
二、修饰模块 1.调整模块的大小 1.调整模块的大小 2.调制模块位置 2.调制模块位置 3.调制模块方向 3.调制模块方向 Format菜单→ Block:旋转180° 旋转180 Format菜单→Flip Block:旋转180° 菜单 Format菜单→ Block:顺时针旋转90° 顺时针旋转90 Format菜单→Rotate Block:顺时针旋转90° 菜单 4.调整模块颜色和效果 4.调整模块颜色和效果 Format菜单→ color:修改模块的前景颜色 Format菜单→Foreground color:修改模块的前景颜色菜单 Format菜单→Background color:修改模块的背景颜色 Format菜单→ color:修改模块的背景颜色菜单 Format菜单→ color:修改模型的背景颜色 Format菜单→Screen color:修改模型的背景颜色菜单 Format菜单→ shadow:给模块添加阴影 Format菜单→Show drop shadow:给模块添加阴影菜单

MATLAB与电力系统仿真

MATLAB应用技术
2．电力系统元件库简介与电力系统建模与仿真有关的一些元件：
1）电源元件（Electrical Sources）直流电压源
交流电压源
交流电流源
三相压电源
受控电压源受控电流源三相可编程电压源
MATLAB应用技术
➢三相电源参数设置：
电源内部连接方式： Y：Y形连接，中性点不引出 Yn：Y形连接，中性点引出，可以接外电路（如：中性点经电阻或消弧线圈接地） Yg：Y形连接，中性点直接接地。
形式汇报
听口诀写算式
扔骰子说口诀
MATLAB应用技术
第四个环节：总结提升，升华课堂
说一说本节课的收获
评一评自己的课堂表现
根据学生的回答总结全
课
评价学生
MATLAB应用技术
七．说作业设计
60页第1题：根据口诀写算式，巩固一个口诀可以写出两个乘法算式的知识 61页第1题：回顾口诀之间的联系，后一个口诀的得数是前一个口诀的得数加6 62页第7题：先找规律，再根据算式说口诀，复习编口诀的过程。
3
cos( 2 )
3 1
2
sin( cos(
2
3
2
3
)
)
ia ib
1
ic
2
在MATLAB中，使用abc坐标系统转换为dq0坐标系统（abc_to_dq0
Transformation）元件可以实现这种变换。
abc_to_dq0 Transformation在电力系统元件库（PowerLib）中的附加元件（Extras）
MATLAB应用技术
六．说教学过程
第一个环节：创设情境，导入新知第二个环节：观察比较，探究新知第三个环节：巩固练习，学以致用第四个环节：总结提升，升华课堂

电力系统的MATLABSIMULINK仿真与应用

八、Simulink仿真环境 Simulink使用入门模型的创建连续系统的建模与仿真子系统的创建与封装及条件执行子系统用MATLAB命令创建和运行Simulink模型8.1 Simulink 使用入门Simulink是面向框图的仿真软件，具有以下特点：●用绘制方框图代替编写程序，结构和流程清晰；●智能化地建立和运行仿真，仿真精细、贴近实际，自动建立各环节的方程，自动地在给定精度要求下以最快速度进行系统仿真；●适应面广，包括线性、非线性系统，连续、离散及混合系统，单任务、多任务离散事件系统。

【例8－1】创建一个正弦信号的仿真模型。

(1) 在MATLAB的命令窗口运行simulink命令，或单击工具栏中的图标，就可以打开Simulink 模块库浏览器(Simulink Library Browser) 窗口。

模块库列表模块列表当前模块的文字说明关键字搜索菜单工具条(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。

8.1.1 Simulink入门(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号)，将其拖放到空白的模型窗口“untitled”，则“Sine Wave”模块就被添加到untitled窗口；也可以用鼠标选中“Sine Wave”模块，单击鼠标右键，在快捷菜单中选择“add to …untitled‟”命令，就可以将“Sine Wave”模块添加到untitled窗口。

(5) 用同样的方法打开接收模块库“Sinks”，选择其中的“Scope”模块(示波器)拖放到“untitled”窗口中。

(6) 在“untitled”窗口中，用鼠标指向“Sine Wave”右侧的输出端，当光标变为十字符时，按住鼠标拖向“Scope”模块的输入端，松开鼠标按键，就完成了两个模块间的信号线连接，一个简单模型已经建成。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第6章电力系统稳态与暂态仿真
6.1.5 LTI视窗
打开“LTI视窗”窗口如图6-6所示。该窗口中含有以下内容： (1) “系统输入”(System inputs)列表框：列出电路状态空间模型中的输入变量，选择需要用到LTI视窗的输入变量。 (2) “系统输出”(System outputs)列表框：列出电路状态空间模型中的输出变量，选择需要用到LTI视窗的输出变量。 (3) “打开新的LTI视窗”(Open New LTI Viewer)按键：产生状态空间模型并打开选中的输入和输出变量的LTI视窗。 (4) “打开当前LTI视窗”(Open in current LTI Viewer)按键：产生状态空间模型并将选中的输入和输出变量叠加到当
(2) 改变仿真初始状态； (3) 进行潮流计算并对包含三相电机的电路进行初始化
设置；
(4) 显示阻抗的依频特性图；
第6章电力系统稳态与暂态仿真
(5) 显示FFT分析结果；
(6) 生成状态—空间模型并打开“线性时不变系统”(LTI)时域和频域的视窗界面； (7) 生成报表，该报表中包含测量模块、电源、非线性模块和电路状态变量的稳态值，并以后缀名.rep保存； (8) 设计饱和变压器模块的磁滞特性。 6.1.1 主窗口功能简介 MATLAB提供的Powergui模块在SimPowerSystems库中，图标如图6-1所示。
第6章电力系统稳态口
第6章电力系统稳态与暂态仿真
(3) “节点类型”(Bus type)下拉框：选择节点类型。对
于“PV节点”(P&V Generator)，可以设置电机的端口电压和有功功率；对于“PQ节点”(P&Q Generator)，可以设置电机的有功和无功功率；对于“平衡节点”(Swing Bus)，可以设置终端电压UAN的有效值和相角，同时需要对有功功率进行预估。如果选择了非同步电机模块，则仅需要输入电机的机械功率；如果选择了三相动态负荷模块，则需要设置该负荷消耗的有功和无功功率。 (4) “终端电压UAB”(Terminal voltage UAB)文本框：对选中电机的输出线电压进行设置(单位：V)。
第6章电力系统稳态与暂态仿真
8) “磁滞特性设计工具”(Hysteresis Design Tool)按键
打开窗口，对饱和变压器模块和三相变压器模块的铁芯进行磁滞特性设计。 9) “计算RLC线路参数”(Compute RLC Line Parameters) 按键打开窗口，通过导线型号和杆塔结构计算架空输电线的 RLC参数。 6.1.2 稳态电压电流分析窗口打开“稳态电压电流分析”窗口如图6-3所示。该窗口中含有以下内容：
电容和电感来分类显示初始值。默认格式为“默认顺序”。
第6章电力系统稳态与暂态仿真
6.1.4 潮流计算和电机初始化窗口
打开“潮流计算和电机初始化”窗口如图6-5所示。该窗口中含有以下内容： (1) “电机潮流分布”(Machines load flow)列表框：显示 “电机”(Machines)列表框中选中电机的潮流分布。 (2) “电机”(Machines)列表框：显示简化同步电机、同步电机、非同步电机和三相动态负荷模块的名称。选中该列表框中的电机或负荷后，才能进行参数设置。
第6章电力系统稳态与暂态仿真
(6) “电源”(Sources)复选框：显示稳态下电源的电压、
电流相量值。默认状态为不选。 (7) “非线性元件”(Nonlinear elements)复选框：显示稳态下非线性元件的电压、电流相量值。默认状态为不选。 (8) “格式”(Format)下拉框：在下拉列表框中选择要观测的电压和电流的格式。“浮点格式”(floating point)以科学计数法显示5位有效数字；“最优格式”(best of)显示4位有效数字并且在数值大于9999时以科学计数法表示；最后一个格式直接显示数值大小，小数点后保留2位数字。默认格式为“浮点格式”。 (9) “更新稳态值”(Update Steady State Values)按键：重
(5) “应用”(Apply)按键：用设置好的参数进行仿真。
(6) “返回”(Revert)按键：返回到“初始状态设置”窗口打开时的原始状态。 (7) “保存初始状态”(Save Initial States…)按键：将初始状态保存到指定的文件中。 (8) “格式”(Format)下拉框：选择观测的电压和电流的格式。格式类型见6.1.2节。默认格式为“浮点格式”。 (9) “分类”(Sort values by)下拉框：选择初始状态值的显示顺序。“默认顺序”(Default order)是按模块在电路中的顺序显示初始值；“状态序号”(State number)是按状态空间模型中状态变量的序号来显示初始值；“类型”(Type)是按
相关信息。
第6章电力系统稳态与暂态仿真
2. 分析工具
1) “稳态电压电流分析”(Steady-State Voltages and Currents)按键打开稳态电压电流分析窗口，显示模型文件的稳态电压和电流。 2) “初始状态设置”(Initial States Setting)按键打开初始状态设置窗口，显示初始状态，并允许对模型的初始电压和电流进行更改。 3) “潮流计算和电机初始化”(Load Flow and Machine Initialization)按键打开潮流计算和电机初始化窗口。
第6章电力系统稳态与暂态仿真
(5) “有功功率”(Active power)文本框：设置选中的电机
或负荷的有功功率(单位：W)。 (6) “预估的有功功率”(Active power guess)文本框：如果电机的节点类型为平衡节点的话，设置迭代起始时刻电机的有功功率。 (7) “无功功率”(Reactive power)文本框：设置选中的电机或负荷的无功功率(单位：var)。 (8) “电压UAN的相角”(Phase of UAN voltage)文本框：当电机的节点类型为平衡节点时，该文本框被激活。指定选中电机a相相电压的相角。
第6章电力系统稳态与暂态仿真
图6-3 “稳态电压电流分析”窗口
第6章电力系统稳态与暂态仿真
(1) “稳态值”(Steady state value)列表框：显示模型文件
中指定的电压、电流稳态值。 (2) “单位”(Units)下拉框：选择将显示的电压、电流值是“峰值”(Peak)还是“有效值”(RMS)。 (3) “频率”(Frequency)下拉框：选择将显示的电压、电流相量的频率。该下拉框中列出模型文件中电源的所有频率。 (4) “状态”(States)复选框：显示稳态下电容电压和电感电流的相量值。默认状态为不选。 (5) “测量”(Measurements)复选框：显示稳态下测量模块测量到的电压、电流相量值。默认状态为选中。
第6章电力系统稳态与暂态仿真
6.1 Powergui模块
Powergui模块为电力系统稳态与暂态仿真提供了有用的图形用户分析界面。通过Powergui模块，可以对系统进行可变步长连续系统仿真、定步长离散系统仿真和相量法仿真，并实现以下功能：
(1) 显示测量电压、测量电流和所有状态变量的稳态值；
第6章电力系统稳态与暂态仿真
4) “LTI视窗”(Use LTI Viewer)按键
打开窗口，使用“控制系统工具箱”(Control System Toolbox)的LTI视窗。 5) “阻抗依频特性测量”(Impedance vs. Frequency Measurement)按键打开窗口，如果模型文件中含阻抗测量模块，该窗口中将显示阻抗依频特性图。 6) “FFT分析”(FFT Analysis)按键打开FFT分析窗口。 7) “报表生成”(Generate Report)按键打开窗口，产生稳态计算的报表。
第6章电力系统稳态与暂态仿真
(11) “更新电路和测量结果”(Update Circuit &
Measurements)按键：更新电机列表，更新电压相量和电流相量，更新“电机潮流分布”列表框中的功率分布。其中的电机电流是最近一次潮流计算的结果。该电流值储存在电机模块的“初始状态参数”(Initial conditions)文本框中。 (12) “更新潮流分布”(Update Load Flow)按键：根据给定的参数进行潮流计算。
新计算并显示稳态电压、电流值。
第6章电力系统稳态与暂态仿真
6.1.3 初始状态设置窗口
仿真时，常常希望仿真开始时系统处于稳态，或者仿真开始时系统处于某种初始状态，这时，就可以使用“初始状态设置”按键。打开“初始状态设置”窗口如图6-4所示。该窗口中含有以下内容： (1) “初始状态”(Initial state values for simulation)列表框：显示模型文件中状态变量的名称和初始值。 (2) “设置到指定状态”(Set selected state)文本框：对 “初始状态”列表框中选中的状态变量进行初始值设置。 (3) “设置所有状态量”(Reset all States)：选择从“稳态”(To Steady State)或者“零初始状态”(To Zero) 开始仿
前LTI视窗。
第6章电力系统稳态与暂态仿真
图6-6 “LTI视窗”窗口
第6章电力系统稳态与暂态仿真
6.1.6 阻抗依频特性测量窗口
第6章电力系统稳态与暂态仿真
图6-2 Powergui模块主窗口
第6章电力系统稳态与暂态仿真
2) “离散系统仿真”(Discretize electrical model)单选框
点击该单选框后，在“采样时间”(Sample time)文本框中输入指定的采样时间(Ts>0)，按指定的步长对离散化系统进行分析。若采样时间等于0，表示不对数据进行离散化处理，采用连续算法分析系统。若未选中该单选框，“采样时间”文本框显示为灰色。 3) “连续系统仿真”(Continuous)单选框点击该单选框后，采用连续算法分析系统。 4) “显示分析信息”(Show message during analysis)复选框选中该复选框后，命令窗口中将显示系统仿真过程中的
