TBP三相组合式过电压保护器使用说明书

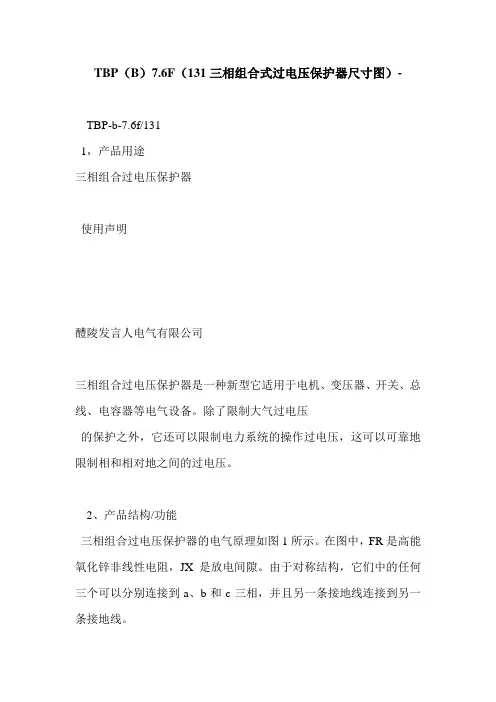

TBP（B）7.6F（131三相组合式过电压保护器尺寸图）-TBP-b-7.6f/1311，产品用途三相组合过电压保护器使用声明醴陵发言人电气有限公司三相组合过电压保护器是一种新型它适用于电机、变压器、开关、总线、电容器等电气设备。

除了限制大气过电压的保护之外，它还可以限制电力系统的操作过电压，这可以可靠地限制相和相对地之间的过电压。

2、产品结构/功能三相组合过电压保护器的电气原理如图1所示。

在图中，FR是高能氧化锌非线性电阻，JX是放电间隙。

由于对称结构，它们中的任何三个可以分别连接到a、b和c三相，并且另一条接地线连接到另一条接地线。

三相组合过电压保护器的主要特点是:1。

电流容量大，适用范围广；2。

采用四星接线可以大大降低相间过电压，大大提高保护的可靠性。

3。

氧化锌非线性电阻和放电间隙相互保护放电间隙使氧化锌电阻的充电率为零，氧化锌电阻的非线性特性使放电间隙工作后没有续流，放电间隙不再承担灭弧任务，延长了产品的使用寿命。

4。

电压冲击系数为1，放电电压值在各种电压波形下相等，不受各种操作过电压波形的影响。

过电压保护值准确，保护性能优良。

5.结构简单，体积小，安装方便三。

型号说明AB C JXFRD □-□-□/□-□附加功能应用环境雷电流冲击剩余电压(KV)连续工作电压(KV)保护对象JX-放电间隙FR-非线性电阻图1电气原理图9保护对象:电动机；z型变压器、母线、开关；并联补偿电容器；O-电机中性点；电缆保护器2。

操作环境:W为室外型，无？w？仅适用于家庭；13。

附加功能:“J”动作计数器；“IM”过压检测器保护器工频放电电压(不低于)(KV) r.m.s .操作冲击电流剩余电压1.2/ 50冲击放电电压和剩余电压雷电冲击电流剩余电压保护对象2毫秒方波冲击相间产品高度图数字保护连续操作额定电压行电压对象(KV) R.M.S.R.M.S .电流距离(不大于)(KV)波峰标准-J-3.8-J-7.6-J-12.7-J-13.8-J 电力电容器42 35 75 3.8 7.6 12.7 3 6 10 7 15 25电压变压器接通和断开主线电机3.8 7.6 12.7 16.7 19 3.8 7.6 3.156.3 10.5 13.8 15.75 3 6.2允许范围5.8 ~7.5 100 a7 14-500 A 5KA 7.57.5 15 15(A)(mm)182 13 600 131 197 180 240 131 197 260 360 182 3 24.4 ~ 27.7 23.1 34.5 31 ~ 41.4 46.8 24.8 24.8 55 3 39.3 35.3 ~ 47.2 53.3 7 15 6.3 ~ 8.4 13.5 ~ 18 10.2 xxxx年进行一次预防性试验，同时清洁外部的灰尘2，安装及注意事项1，室内型可水平安装在手车底盘或各种类型开关柜的支撑梁上；2 □带动作记录器(IM)，先将□本体(安装方法同上)和动作记录器(嵌入式，安装在易于观察的地方，外壳必须接地)分别固定，然后用带航空插头的七芯屏蔽电缆连接。

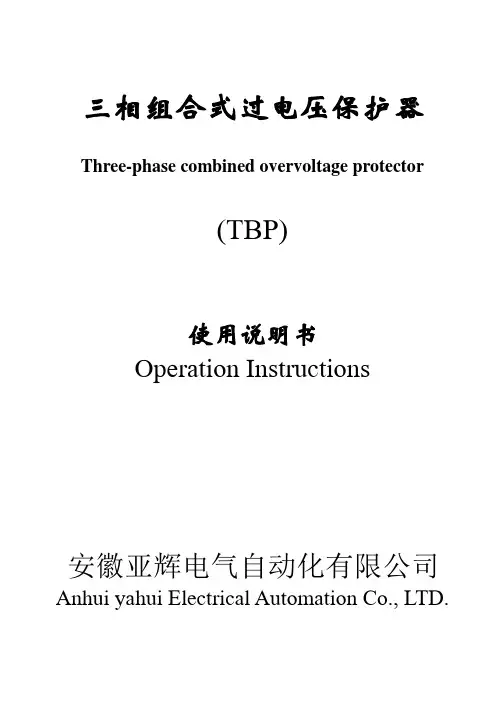

三相组合式过电压保护器Three-phase combined overvoltage protector(TBP)使用说明书Operation Instructions安徽亚辉电气自动化有限公司Anhui yahui Electrical Automation Co., LTD.一、 产品用途（Application ）三相组合式过电压保护器(TBP)是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用。

Three-phase combined overvoltage protector is a new type of overvoltage protector and is mainly used in electric power network of power generation, power supply and the power consumption enterprise. It is used to protect such electrical equipment as transformer, switch, busbar, motor etc., which can limit the atmospheric overvoltage and operation overvoltage caused by switches and also can reliably limit the overvoltage between phases and the phase to ground.、二、型号说明（Model designation ）T B 保护对象（P ro tected o b jects持续运行电压（C o n tin u o u s ru n n in g v o ltag e相间距（In terp h ase d istan ce使用环境（S erv ice en v iro n m en t附件功能（A d d itio n al fu n ctio n s1.保护对象：A-电机； B-变压器、母线线路、开关 ； C- 并联补偿电容器；O-电机中性点；protection subjects: A-motor; B-generator, transformer, bus circuit and switch; C- parallel compensation Capacitor; O- neutral point of motor 。

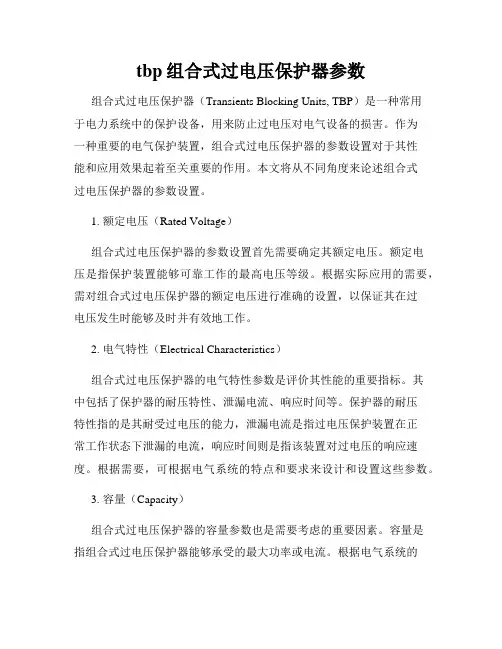

tbp组合式过电压保护器参数组合式过电压保护器（Transients Blocking Units, TBP）是一种常用于电力系统中的保护设备，用来防止过电压对电气设备的损害。

作为一种重要的电气保护装置，组合式过电压保护器的参数设置对于其性能和应用效果起着至关重要的作用。

本文将从不同角度来论述组合式过电压保护器的参数设置。

1. 额定电压（Rated Voltage）组合式过电压保护器的参数设置首先需要确定其额定电压。

额定电压是指保护装置能够可靠工作的最高电压等级。

根据实际应用的需要，需对组合式过电压保护器的额定电压进行准确的设置，以保证其在过电压发生时能够及时并有效地工作。

2. 电气特性（Electrical Characteristics）组合式过电压保护器的电气特性参数是评价其性能的重要指标。

其中包括了保护器的耐压特性、泄漏电流、响应时间等。

保护器的耐压特性指的是其耐受过电压的能力，泄漏电流是指过电压保护装置在正常工作状态下泄漏的电流，响应时间则是指该装置对过电压的响应速度。

根据需要，可根据电气系统的特点和要求来设计和设置这些参数。

3. 容量（Capacity）组合式过电压保护器的容量参数也是需要考虑的重要因素。

容量是指组合式过电压保护器能够承受的最大功率或电流。

根据电气系统的负荷情况和需求，需合理设置组合式过电压保护器的容量参数，以确保其能够稳定可靠地工作。

4. 安装环境（Installation Environment）组合式过电压保护器的参数设置还需要根据安装环境来进行合理调整。

安装环境的特点和要求将直接影响保护装置的使用寿命和性能。

例如，当组合式过电压保护器安装在高温环境中时，需要对其参数进行相应的调整，以确保其能够在高温环境中正常工作。

总结：组合式过电压保护器的参数设置是确保其性能和应用效果的关键所在。

合理的参数设置可以提高保护装置的工作性能，防止过电压给电气设备造成损害。

在实际应用中，需要根据电气系统的特点和要求，结合安装环境的特点，进行准确和科学的参数设置，以确保组合式过电压保护器的稳定可靠运行。

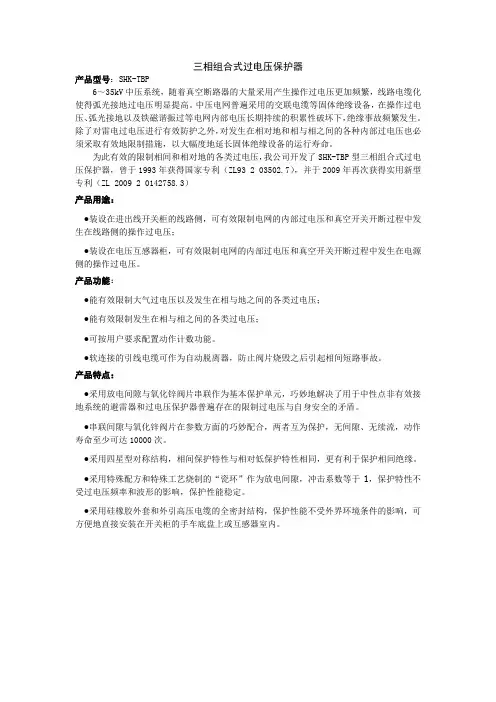

三相组合式过电压保护器产品型号：SHK-TBP6～35kV中压系统，随着真空断路器的大量采用产生操作过电压更加频繁，线路电缆化使得弧光接地过电压明显提高。

中压电网普遍采用的交联电缆等固体绝缘设备，在操作过电压、弧光接地以及铁磁谐振过等电网内部电压长期持续的积累性破坏下，绝缘事故频繁发生。

除了对雷电过电压进行有效防护之外，对发生在相对地和相与相之间的各种内部过电压也必须采取有效地限制措施，以大幅度地延长固体绝缘设备的运行寿命。

为此有效的限制相间和相对地的各类过电压，我公司开发了SHK-TBP型三相组合式过电压保护器，曾于1993年获得国家专利（ZL93 2 03502.7），并于2009年再次获得实用新型专利（ZL 2009 2 0142758.3）产品用途：●装设在进出线开关柜的线路侧，可有效限制电网的内部过电压和真空开关开断过程中发生在线路侧的操作过电压；●装设在电压互感器柜，可有效限制电网的内部过电压和真空开关开断过程中发生在电源侧的操作过电压。

产品功能：●能有效限制大气过电压以及发生在相与地之间的各类过电压；●能有效限制发生在相与相之间的各类过电压；●可按用户要求配置动作计数功能。

●软连接的引线电缆可作为自动脱离器，防止阀片烧毁之后引起相间短路事故。

产品特点：●采用放电间隙与氧化锌阀片串联作为基本保护单元，巧妙地解决了用于中性点非有效接地系统的避雷器和过电压保护器普遍存在的限制过电压与自身安全的矛盾。

●串联间隙与氧化锌阀片在参数方面的巧妙配合，两者互为保护，无间隙、无续流，动作寿命至少可达10000次。

●采用四星型对称结构，相间保护特性与相对低保护特性相同，更有利于保护相间绝缘。

●采用特殊配方和特殊工艺烧制的“瓷环”作为放电间隙，冲击系数等于1，保护特性不受过电压频率和波形的影响，保护性能稳定。

●采用硅橡胶外套和外引高压电缆的全密封结构，保护性能不受外界环境条件的影响，可方便地直接安装在开关柜的手车底盘上或互感器室内。

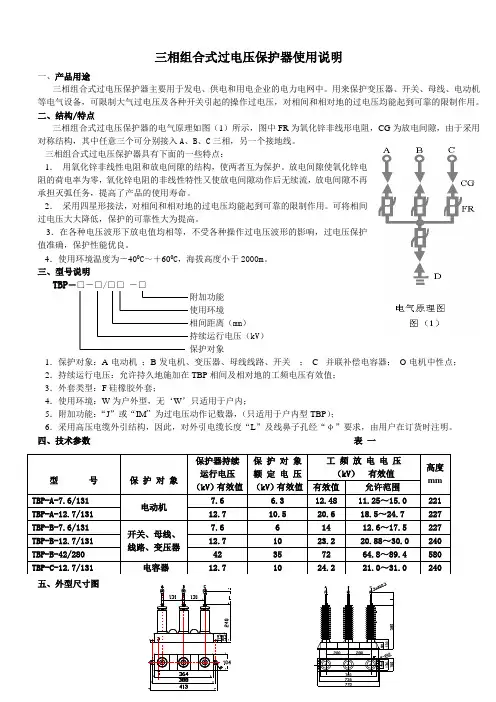

三相组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

4．使用环境温度为－400C ～＋600C ，海拔高度小于2000m 。

三、型号说明TBP －□－□/□□ －□附加功能使用环境相间距离（mm ）持续运行电压（kV ）保护对象1．保护对象：A-电动机 ；B-发电机、变压器、母线线路、开关 ； C- 并联补偿电容器； O-电机中性点；2．持续运行电压：允许持久地施加在TBP 相间及相对地的工频电压有效值；3．外套类型：F 硅橡胶外套；4．使用环境：W 为户外型，无‘W ’只适用于户内；5．附加功能：“J ”或“IM ” 为过电压动作记数器，（只适用于户内型TBP ）；6．采用高压电缆外引结构，因此，对外引电缆长度“L ”及线鼻子孔经“φ”要求，由用户在订货时注明。

四、技术参数 表 一五、外型尺寸图型 号 保 护 对 象 保护器持续运行电压（kV ）有效值 保 护 对 象 额 定 电 压 （kV ）有效值 工 频 放 电 电 压 （kV ） 有效值 高度 mm 有效值 允许范围 TBP-A-7.6/131 电动机 7.6 6.3 12.48 11.25～15.0 221 TBP-A-12.7/131 12.7 10.5 20.6 18.5～24.7 227 TBP-B-7.6/131 开关、母线、 线路、变压器 7.6 6 14 12.6～17.5 227 TBP-B-12.7/131 12.7 10 23.2 20.88～30.0 240 TBP-B-42/280 42 35 72 64.8～89.4 580 TBP-C-12.7/131 电容器 12.7 10 24.2 21.0～31.0 240 φφ610KV及以下电压等级 35KV电压等级六、TBP的试验方法及注意事项1、试验方法：试验原理接线如图(2)所示。

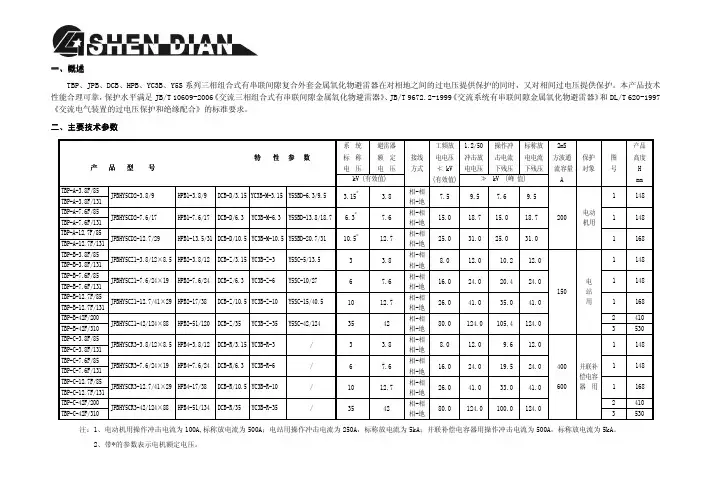

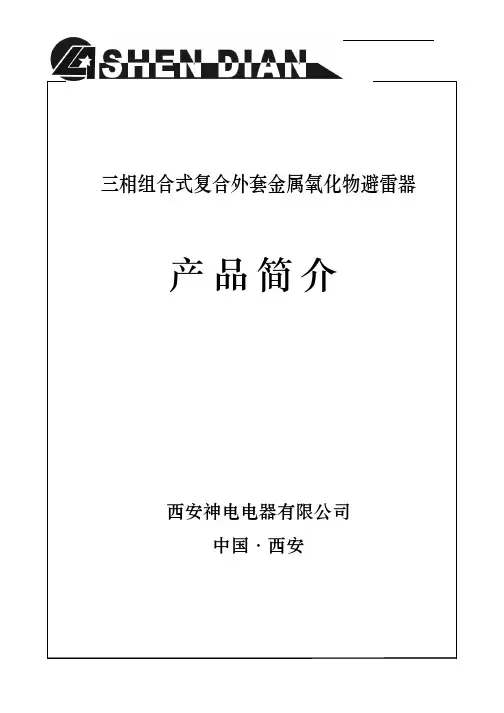

三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国·西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式……………………………………………………………………………10带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)12 5、接线方式…………………………………………………………………………极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式……………………………………………………………………………13预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器一、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

本产品结构新颖，外形组合灵活多变，有效的利用和缩减了使用空间。

技术性能合理可靠，保护水平满足 GB 11032-2000《交流无间隙金属氧化物避雷器》、JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T ××××-××××《交流三相组合式有串联间隙金属氧化物避雷器》(报批稿)、JB/T 9672.2-2005《交流系统用有串联间隙金属氧化物避雷器》和 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的标准要求。

并在国家绝缘子避雷器质量监督检验中心通过了全面的型式试验，已广为电力、石化、铁道、煤碳等系统选用。

二、产品型号说明本产品型号编制方法严格按照 JB/T 8459-1996《避雷器产品型号编制方法》中的 4.2.3.1 条“三相组合式金属氧化物避雷器”标准要求编制，具体如下：外形结构(代号)征数字设计序号使用场所结构特征(kA)产品型式：YH—表示复合外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电用R—表示并联补偿电容器用Z—表示电站用D—表示电机用特征数字：○1 表示相-相的特征数字○2 表示相-地的特征数字外形结构：A—表示A 型B—表示B 型 C—表示C 型J—表示带放电记录仪三、正常使用条件a. 适用于户内、外；b. 环境温度-40℃～+40℃；c. 海拔高度不超过2600m；d. 电源频率不小于48Hz，不大于62Hz；e. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压（无间隙型）或额定电压（带串联间隙型）；f. 地震烈度8 度及以下地区；g. 最大风速不超过35m/s； h. 重污秽及以下地区。

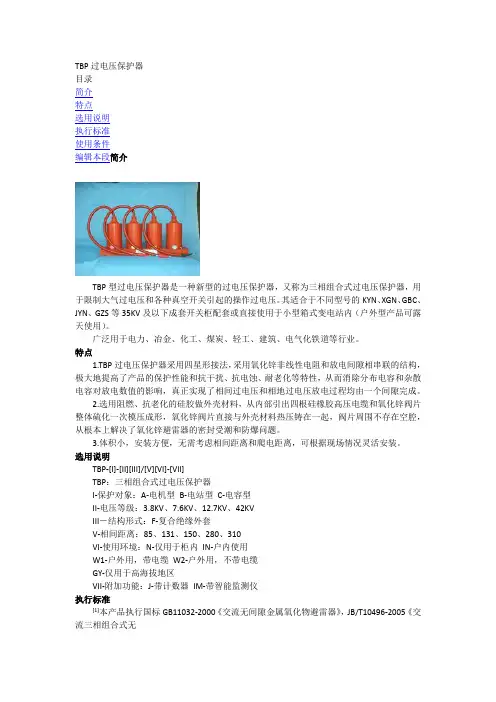

TBP过电压保护器目录简介特点选用说明执行标准使用条件编辑本段简介TBP型过电压保护器是一种新型的过电压保护器，又称为三相组合式过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。

其适合于不同型号的KYN、XGN、GBC、JYN、GZS等35KV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。

特点1.TBP过电压保护器采用四星形接法，采用氧化锌非线性电阻和放电间隙相串联的结构，极大地提高了产品的保护性能和抗干扰、抗电蚀、耐老化等特性，从而消除分布电容和杂散电容对放电数值的影响，真正实现了相间过电压和相地过电压放电过程均由一个间隙完成。

2.选用阻燃、抗老化的硅胶做外壳材料，从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形，氧化锌阀片直接与外壳材料热压铸在一起，阀片周围不存在空腔，从根本上解决了氧化锌避雷器的密封受潮和防爆问题。

3.体积小，安装方便，无需考虑相间距离和爬电距离，可根据现场情况灵活安装。

选用说明TBP-[I]-[II][III]/[V][VI]-[VII]TBP：三相组合式过电压保护器I-保护对象：A-电机型B-电站型C-电容型II-电压等级：3.8KV、7.6KV、12.7KV、42KVIII－结构形式：F-复合绝缘外套V-相间距离：85、131、150、280、310VI-使用环境：N-仅用于柜内IN-户内使用W1-户外用，带电缆W2-户外用，不带电缆GY-仅用于高海拔地区VII-附加功能：J-带计数器IM-带智能监测仪执行标准[1]本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-1996《避雷器产品型号编制方法》。

一、概述：三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。

在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。

特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。

过电压保护水平严格依据国标GB11032-2000《交流无间隙金属氧化物避雷器》、部标JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和企标QB/ZN001-2004《35kV及以下交流系统用三相组合式过电压保护器》的要求进行设计，满足部标DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》的要求。

本公司TBP系列保护器已得到国家检测中心型号认证证书确认（认证号：2005第85~88号），广为电力、石化、铁道、煤炭等系统选用。

二、产品型号说明：保护器产品型号编制方法具体如下：保护对象：A —电机型 C —电容型B —电站型（并通用于常规配电领域）特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42无间隙产品为系统电压，包括3、3.15*、6、6.3*、10、10.5*、35（其中带*的为电机型）结构型式：F —复合外套整体密封间隙，不标该字母表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座（或不特别标明）T — T型底座相间距离：包括85、131、150、200、310、630等使用环境：N —仅用于柜内IN —户内使用（或不特别标明）W1—户外用，带电缆W2 —户外用，不带电缆GY—仅用于高海拔地区附加功能：J —带计数器IM —带智能监测仪三、典型技术参数：本保护器分有间隙、无间隙和电机中性点三大类，典型技术参数见表一至表七。

其余单元避雷器分别接在系统A、B、C三相即可。

如右图所示。

六、预防及检测
在投入运行前或使用五年后，应做预防性试验，试验分别在相-相，相-地每两单元之间进行，检测项目及方法如下：
a) 直流1mA参考电压：在避雷器两端施加直流电压（直流电压的脉动部分不大于±
1.5%）,待流过避雷器的电流稳定于1mA后，读出的电流数值不得小于表1中的规定值。

b) 泄漏电流测量：在避雷器的两端施加0.75倍直流1mA参考电压（直流电压脉动部分不大于±1 .5% ），流过避雷器的电流不大于50μA。

c) 无间隙避雷器不允许做工频放电电压试验。

七、用户须知
1．订货时请按标准写清型号。

如有特殊要求，请在订货合同中详细提出。

2．产品自发货之日起，两年内因质量问题而不能使用，我公司负责更换或修理。

tbp组合式过电压保护器参数[这是一个示例中文文章，根据提供的主题进行撰写。

请注意，这只是一个模板，实际文章将根据具体的题目进行撰写。

]【开头】引言：过电压保护器是一种关键的电气设备，在电力系统中起着保护各种电气设备免受过电压侵害的重要作用。

近年来，tbp组合式过电压保护器以其卓越的性能和参数优势在电力行业中受到广泛关注。

本文将深入探讨tbp组合式过电压保护器的参数，并从不同角度对其进行评估，以帮助我们更好地理解和运用这一重要设备。

【主体部分】第一部分：参数解读1.1 额定电压参数tbp组合式过电压保护器的额定电压参数是指其设计和工作的电压范围。

根据不同的应用场景和电网情况，我们需要选择合适的额定电压参数，以保证设备的工作稳定性和可靠性。

常见的额定电压参数包括额定放电电流、额定冲击电流等。

1.2 非额定电压参数除了额定电压参数外，tbp组合式过电压保护器还具有一些非额定电压参数，如漏电流、持续时间等。

这些参数在不同环境下可能发生变化，需要进行合理的计算和评估，以确保过电压保护器的正常运行和延长其使用寿命。

第二部分：参数评估2.1 性能评估tbp组合式过电压保护器的性能评估是评估其保护能力和对过电压的响应速度的重要指标。

我们可以通过模拟实验和实际使用情况来评估保护器的性能，以确保其在电力系统中的可靠性和稳定性。

2.2 系统适应性评估tbp组合式过电压保护器作为关键设备，需要在不同的电力系统中发挥作用。

我们需要对其系统适应性进行评估。

包括考虑其在不同电压等级、频率和电力负荷条件下的适应能力，以确保其在各种情况下都能正常工作。

第三部分：个人理解和观点我对tbp组合式过电压保护器的参数有以下几点理解和观点：3.1 参数选择的重要性选取合适的参数对于tbp组合式过电压保护器的工作效果至关重要。

合理的参数选择可以提高保护器的性能和可靠性，减少故障和事故的发生概率。

在进行参数选择时，我们需要根据具体的应用场景和设备要求来进行综合考虑。

组合式过电压保护器说明书TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。

主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。

对于相间和相地过电压都能起到有效的保护作用。

我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

系统额定电压： 6KV 10KV 35KV—使用过电压保护器系统的额定电压;结构特征 : W--无间隙组合式过电压保护器;Y--串联间隙组合式过电压保护器;保护对象： A--电站型：适合各种变压器、开关、母线的过电压保护;B--电机型：适合各类电机的过电压保护;C--电容器型：适合各种电容器组的过电压保护;O--电机中性点型：适合电机中性点的过电压保护;外形结构： F--全封闭结构（6kV、10kV见图2、图7，35kV见图6）;T--积木式组合结构（6kV、10kV见图3、图4，中性点保护器见图8）.注：图3所示: T型过电压保护器能和微机型在线监测仪配套使用。

图2、图7所示: F型过电压保护器能和动作计数器配套使用。

二、技术参数表一：TBP-W系列过电压保护器主要技术参数注：带* 的为电机额定电压表二：TBP-Y系列过电压保护器主要技术参数:注：带* 的为电机额定电压。

三、安装注意事项保护器外形结构见附图2、3、4、6、7、8。

安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。

安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。

、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。

2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。

3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。

可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。

WKD-TBP 组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

4．使用环境温度为－400C ～＋600C ，海拔高度小于2000m 。

三、型号说明WKD-TBP －□－□/□－ □附加功能2mS 方波（A ）持续运行电压（kV ） 保护对象1．保护对象：A-电动机 ；B-发电机、变压器、母线线路、开关 ； C- 并联补偿电容器； O-电机中性点； 2．持续运行电压：允许持久地施加在WKD-KYB 相间及相对地的工频电压有效值； 3．使用环境：W 为户外型，无‘W ’只适用于户内； 4．附加功能：“J ”或“IM ” 为过电压动作记数器，（只适用于户内型）；5．采用高压电缆外引结构，因此，对外引电缆长度“L ”及线鼻子孔经“φ”要求，由用户在订货时注明。

四、技术参数 表 一五、外型尺寸图六、WKD-T的试验方法及注意事项1、试验方法：试验原理接线如图(2)所示。

图（2）V1、V2-电压表 A1、A2-数字电流表 ZT-调压器 ST-试验变压器 LJ-电流继电器 R-限流电阻按原理图将相关仪表和设备连接好。

三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国•西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式 (10)带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)5、接线方式 (12)极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式 (13)预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器—、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

本产品结构新颖，外形组合灵活多变，有效的利用和缩减了使用空间。

技术性能合理可靠，保护水平满足GB 11032-2000《交流无间隙金属氧化物避雷器》、JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T XXXX-XXXX《交流三相组合式有串联间隙金属氧化物避雷器》（报批稿）、JB/T 9672. 2-2005《交流系统用有串联间隙金属氧化物避雷器》和DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的标准要求。

并在国家绝缘子避雷器质量监督检验中心通过了全面的型式试验，已广为电力、石化、铁道、煤碳等系统选用。

二、产品型号说明木产品型号编制方法严格按照JB/T 8459-1996《避雷器产品型号编制方法》中的4. 2. 3. 1条“三相组合式金属氧化物避雷器”标准要求编制，具体如下：YH产品型式：表示复合外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电用R—表示并联补偿电容器用Z—表示电站用D—表示电机用特征数字：①表示相-相的特征数字②表示相-地的特征数字外形结构：A—表示A型B—表示B型C—表示C型J—表示带放电记录仪三、正常使用条件a.适用于户内、夕卜;b.环境温度-40°C〜+40°C；c.海拔高度不超过2600m；d.电源频率不小丁48Hz,不大丁62Hz；e.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压（无间隙型）或额定电压（带串联间隙型）；f.地震烈度8度及以下地区；g.最大风速不超过35m/s； h.重污秽及以下地区。

描述：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

摘要：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

1、引言：我国避雷器产品的发展经历了变通阀式SIC避雷器、磁吹SIC避雷器、无间隙氧化锌避雷器（MOA）三代。

由于MOA具有结构简单、体积小、通流量大、保护性能及稳定性能好等优点，从而逐步取代了传统SIC避雷器，大量应用于发电、供电和用电企业的电力电网中。

由于MOA没有间隙，不能隔离运行电压，实际上相当于一个非线性电阳元件（发热元件），长年累月地接在电网上承受着各种电压应力，产生严重的老化现象。

MOA由阻片老化后，由于伏安特性曲线的变化，MOA的热稳定点将发生偏移，使得电阻片的热稳定工作点的温度上升，U 1mA 降低，这就意味着荷电率（持续运行相电压峰值和U1mA 的比值）增高。

一旦U 1mA 接近持续运行电压峰值，而且电网电压波动时间较长，超过了MOA工频电压耐受时间特性限定的参数，就会导致MOA热崩溃。

三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

它保留了MOA的优良性能，在电网正常运行时又通过间隙把MOA从电网上隔离开来，避免长期接在电网上承受着各种电压应力，产生老化现象。

目前，电力行业和用电企业在35KV、10KV、6KV系统中大量选用三相结合式过电压保护器（TBP）用来保护变压器，电气开关特性元件，母线等电气设备，对限制大气过电压各种真空开关的操作过电压以及相对相间和相对地间的过电压起到可靠限制保护作用。

2、三相组合式过电压保护器的结构特点三相组合式过电压保护器的电气原理图如图1。

图中FR为氧化锌非线性电阻，CG为放电间隙，采用了对称结构，其中任意三相可分别接A、B、C三相，另一接地。

三相结合式过电压保护器与传统SIC避雷器、无间隙氧化锌避雷器（MOA）相比，具有以下特点：⑴、采用氧化锌非线性电阻和放电间隙相结合的结构，使两者互为保护。
