三相组合式过电压保护器-

三相组合式过电压保护器（TBP或JPB）一、概述过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。

这是普通氧化锌避雷器所不可相比的。

过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。

二、使用条件a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m；d) 电源频率不小于48Hz，不大于62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 最大风速不超过35m/s；h) 重污秽及以下地区。

三、用途及适用范围过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。

按保护对象和用途主要分以下几大类：1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。

2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。

3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。

4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。

四、主要规格及技术参数TBP-A-7.6F/85(150) 6 7.6 相-相 相-地15 11.2 200 2-2TBP-A-12.7F/85(150) 10 12.7 25 18.6 200 TBP-B-7.6F/85(150) 6 7.6 15.0 11.2 200 发电机、变压器、母线、开关、线路 TBP-B-12.7F/85(150) 10 12.7 25.0 24.4 200TBP-B-42F/200(户内) 35 4288 73 2002-4TBP-B-42F/630W2(户外)35 42 88 732002-7TBP-C-3.8F/85(150) 3 3.8 7.5 7.2 400电容器2-5 TBP-C-7.6F/85(150) 6 7.6 15.0 11.5 400 TBP-C-12.7F/85(150) 10 12.7 26 24 400 TBP-C-42F/200(150) 35 42 88 70 4002-4TBP-O-4.6F 3 4.6 _ 5.7 200 电机中性点2-3TBP-O-7.6F67.6_ 11.8 200表3 三相组合式避雷器注：表3和表4中带“*”的参数表示电机额定电压。

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂一、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：1.保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C- 并联补偿电容器；O-电机中性点；2.持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3.外套类型：F硅橡胶外套，无‘F’为瓷外套；4.使用环境：W为户外型，无‘W’只适用于户内；5.附加功能：“IM”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“W2”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“L”及线鼻子孔径“Φ”要求，由用户在订货时注明。

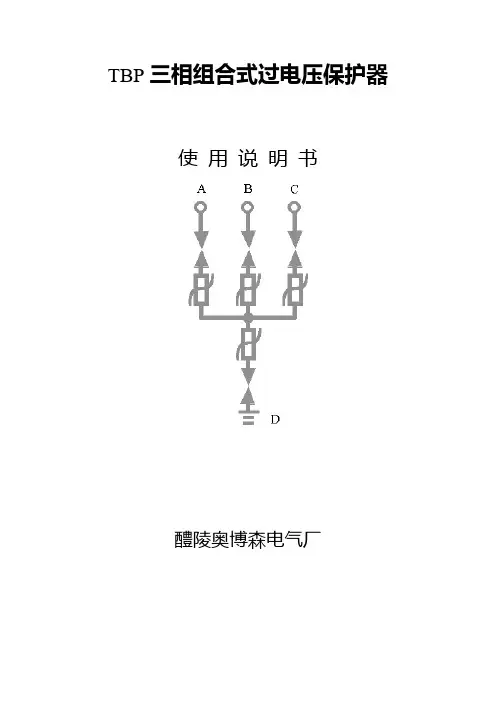

二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。

三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点。

1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2.在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

3.采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了很多，保护的可靠性大为提高。

三相组合式过电压保护器∙产品名称：三相组合式过电压保护器∙产品类别：三达产品∙产品备注：JPB三相组合式过电压保护器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。

广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。

产品介绍6KV-10KV组合式过电压保护器6KV-10KV组合式过电压保护器2一、概述JPB三相组合式过电压保护器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。

广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。

这种三相组合式过电压保护器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施。

一台三相组合式过电压保护器可起到六台普通避雷器的作用。

由于三相组合式过电压保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对被保护设备能提供可靠的保护，目前已广泛为电力系统使用。

二、执行标准：本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-1996《避雷器产品型号编制方法》。

三、三相组合式过电压保护器结构特点1、外形小巧，绝缘耐高压，极大地利用和缩减了使用空间；2、复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污，憎水性好；3、结构新颖独特，技术性能优异，电气绝缘性能好；4、高压电缆接线，保证绝缘强度，安装灵活；5、体积小，重量轻，节省占地，特别适合在开关柜内安装。

四、三相组合式过电压保护器使用条件1、海拔高度不大于2000米；2、环境温度：－40℃～＋40℃；3、电源频率：48Hz～62Hz；4、长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；5、最大风速不超过35m/s；6、地震烈度7度及以下地区。

三相组合式过电压保护器一、过电压保护产品的发展一）基础的过电压保护产品——避雷器最基础的过电压保护产品就是避雷器。

最原始的避雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“避雷器”。

现代的高压避雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

现代的避雷器有管式和阀式两大类。

阀式避雷器分为碳化硅避雷器和金属氧化物避雷器（又称氧化锌避雷器）。

1、管式避雷器（30年代）：其基本工作元件是内间隙（又称灭弧间隙）。

内间隙置于产气材料制成的灭弧管内，外间隙将管子与电网隔开。

雷电过电压使内外间隙放电，内间隙电弧高温使产气材料产生气体，管内气压迅速增加，高压气体从喷口喷出灭弧。

管式避雷器具有较大的冲击通流能力，可用在雷电流幅值很大的地方。

但管式避雷器放电电压较高且分散性大，动作时产生截波，保护性能较差。

主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。

2、碳化硅避雷器（50年代）：其基本工作元件是叠装于密封瓷套内的火花间隙和碳化硅阀片（电压等级高的避雷器产品具有多节瓷套）。

火花间隙的主要作用是平时将阀片与带电导体隔离，在过电压时放电和切断电源供给的续流。

碳化硅避雷器的火花间隙由许多间隙串联组成，放电分散性小，伏秒特性平坦，灭弧性能好。

碳化硅阀片是以电工碳化硅为主体，与结合剂混合后，经压形、烧结而成的非线性电阻体，呈圆饼状。

碳化硅阀片的主要作用是吸收过电压能量，利用其电阻的非线性（高电压大电流下电阻值大幅度下降）限制放电电流通过自身的压降（称残压）和限制续流幅值，与火花间隙协同作用熄灭续流电弧。

碳化硅避雷器按结构不同，又分为普通阀式和磁吹阀式两类。

后者利用磁场驱动电弧来提高灭弧性能，从而具有更好的保护性能。

碳化硅避雷器保护性能好，广泛用于交、直流系统，保护发电、变电设备的绝缘。

3、氧化锌避雷器（70年代）：其基本工作元件是密封在瓷套内的氧化锌阀片。

HY5WZ三相组合式过电压保护器参数三相组合式过电压保护器（HY5WZ）Array使用说明书醴陵市奥博森电气厂一、特点本公司设计生产的三相组合式过电压保护器是根据市场需求独立开发、研制的新产品，具有限制大气过电压、操作过电压及相间过电压的能力。

它主要元件采用放电间隙、大容量金属氧化物电阻、三相组合式底座、复合硅橡胶电缆组合而成，具有结构紧凑、密封严密，外形美观等特点。

它的技术性能指标优于一般普通三相组合式过电压保护器。

据有灭弧电压的优点，另外保护器的冲击放电系数能达到1.1左右（K=冲击放电电压\工频放电电压），工频放电电压分散性小是因为电阻阀片与串联间隙电阻环在正常工作情况下电压均匀分布，工频电压承受能力为各自一半，不会误动作，陡波冲击系数可达到1-1.2左右（β=工频放电电压\灭弧电压），有利于旋转电机的相间保护，与普通的三相组合式过电压保护器相比更适合电力系统的安全保护运行。

二、用户须知：ZT220-380mAC DBARSSTAV1.HY5WZ三相组合式串联间隙过压保护器在投入使用前应对其产品例行做工频放电试验,试验接线如图，试验程序应按普通阀式避雷器方法进行,如有工放电压不符合企标规定,应通知本公司或退回,本公司对产品实行三包,产品投入使用一年内若发现质量问题负责包换。

2.本公司的产品因相间工频放电电压与相地工频放电电压设计的参数不一样，所以在接线对务必认真识别标记，10KV及以下系列产品，底盒面上标有A、B、C、D。

三、使用环境：HY5WZ三相组合式过压保护器可在海拔小于2000米，温度±50度运行，客户如需在特殊环境下使有可与公司协商中行设计生产。

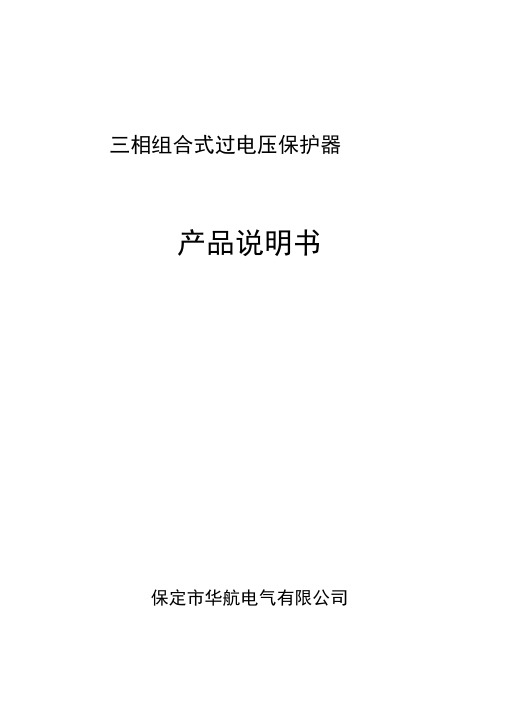

三相组合式过电压保护器产品说明书保定市华航电气有限公司TBP系列三相组合式过电压保护器是一种高性能过电压吸收装置，适用于35K V及以下电力系统中，是限制雷电过电压和操作过电压的一种先进的保护电器。

主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。

对于相间和相地过电压都能起到有效的保护作用。

产品技术标准主要参考GB11032-200《交流无间隙金属氧化物避雷器》、DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

TBP外形结构代号：F、T、S 系统额定电压：6、10、35KV 保护对象：A、B、C、O 结构特征：1、2、3组合式过电压保护器代号型号说明：系统额定电压一表示安装过电压保护器系统的额定电压（6KV 10KV 35KM结构特征：1 —表示无间隙过电压保护器2—表示串联间隙过电压保护器3 —表示三相六柱式过电压保护器保护对象：A--电站型：适合各种变压器、开关、母线的过电压保护B--电机型：适合各类电机的过电压保护C—电容器型：适合各种电容器组的过电压保护C—电机中性点型：适合电机中性点的过电压保护外形结构：F—全封闭结构（6kV、10kV见图2、3；35kV见图7、8）T —积木式组合结构（6kV、10kV见图4、6;中性点保护器见图9）S —六柱式结构（6kV、10kV见图11）注：图2、3能和JS-III型计数器及IM过电压在线监测仪配套使用。

图4、7、8能和IM过电压在线监测仪配套使用。

图11三相六柱式过电压保护器能和OM过电压在线监测仪配套使用。

女口：TBP1-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。

二、技术参数表一：TBP1保护器主要技术参数（无间隙）注：带*的为电机额定电压。

CHNB系列三相组合式过电压保护器说明书（有间隙型）一、用途安徽传能电气设备有限公司生产的CHNB型组合式过电压保护器是三相组合式金属氧化物避雷器更新换化产品，主要用于3kV～35kV电力系统中，保护变压器、开关、母线、电动机、并联补偿电容器等电气设备。

可限制大气过电压及各种真空开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、性能特点该产品设计思想独特新颖，技术性能合理可靠、参数选取科学，特别是采用了间隙体的优点，极大地提高了截止残压率和产品综合性能。

有间隙型组合式过电压保护器国内同类产品均将间隙与氧化锌阀片放在一个腔体内，易产生密封受潮、工放干扰、电蚀、老化等问题。

而我公司CHNB产品在总结并保留有间隙系列组合式过电压保护器同类产品所具有的优点的同时，将间隙与电阻片各自独立密封，使主体电阻周围不存在空腔，解决了有间隙产品难以解决的密封受潮、防爆、工放干扰、电蚀、老化等问题。

本产品完全解决了同类产品所难以克服的自身安全问题并提高了保护水平，在保护高压电机及其它电气设备方面更具以下优点：1. 将间隙与电阻片各自独立密封，间隙或氧化锌分支单元的老化等现象不会再出现产品整体故障而波及系统，并可单元维护，节约成本；采用氧化锌阀片和放电间隙相结合的结构，使两者互为保护。

放电间隙使氧化锌阀片的荷电率为零，氧化锌阀片的非线性又使放电间隙动作后立即熄弧，放电间隙不再承担灭弧任务，提高了产品的使用寿命，在操作过电压情况下，动作寿命比无间隙氧化物避雷器高近30倍。

2. 电压冲击系数为1，在各种电压波形下放电电压值均相等。

不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

采用间隙体结构的过电压保护器，消除了分布和杂散电容对放电性能的影响，解决了同类产品难以克服的间隙分散度较大的难题，保护值更加准确，与常规无间隙过电压保护器和传统的避雷器相比，相间过电压降低了60%-70%，保护的可靠性大为提高。

三相组合式过电压保护器简介三相组合式过电压保护器是一种用于保护电力设备的装置，能够有效地避免由于突发过电压等原因导致设备损坏和事故发生。

该装置能够根据设定的电压范围，在电网电压超过该范围时自动切断电源，从而保护设备免受过电压的损害。

原理三相组合式过电压保护器的主要原理是利用电磁式继电器和气体放电管，监测电网电压并在电压超过一阈值时自动切断电源。

其中，电磁式继电器是用来监测电网电压变化的，而气体放电管则起到了限制电压的作用，当电压超过一定的范围时，会自动进行放电。

整个装置由三个电气部件组成，包括电磁式继电器、气体放电管和分流器。

其中，电磁式继电器用于检测电网电压，并在检测到电压异常时触发气体放电管，从而切断电源。

分流器则是用来将电流从电磁式继电器和气体放电管上分流，避免超载或损坏该装置。

特点三相组合式过电压保护器有以下几个特点：1.高可靠性：该装置能够实时监测电网电压，当电压超出设定范围时，能够及时切断电源，最大限度地保护设备免受过电压的损害。

2.适用性广：该装置适用于低电压、中电压和高电压电力系统，无需任何外接元件，具有很高的通用性和适用性。

3.灵敏度高：该装置能够精确地检测电网电压的变化，使其能够快速地响应电网的变化，并能快速自我恢复。

4.易于安装：该装置安装简单，无需特别的安装工具和技能，普通电工可以轻松完成安装。

同时，该装置的尺寸小巧，能够方便地安装在电路板上。

应用三相组合式过电压保护器广泛应用于电力系统中，包括发电厂、变电站、配电站和电缆线路等，在保护设备免受过电压损害的同时，还能提高设备的工作效率和运行稳定性，降低运行成本。

结语随着电力系统结构和技术的不断发展，三相组合式过电压保护器越来越受到广泛关注和应用。

未来，该装置将继续发挥重要作用，在提高电力系统运行稳定性和可靠性方面发挥重要作用。

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。

、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。

2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。

3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。

可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。

DCB三相组合式过电压保护器（适用于３～３５ＫＶ系统）【概述】中性点非有效接地系统中，在真空开关频繁操作的场合，产生的过电压以相—相，相—地两种形式危机的绝缘，传统避雷器单一的相—地保护方式不能满足设备安全需要．氧化锌避雷器（以下简称ＭＯＡ）非线型电阻主体优异的性能已为用电行业认识并接受．我国二十世纪７０年代开发过的三相对称组合式Sic避雷器有对相间起保护作用的趋势，但由于Sic主体电阻性能的限制自身无法正常运行，所以避雷器相间保护问题一直悬而未决．随着ZnO电阻性能的完善，三相组合式避雷器的相间保护理论从二十世纪九十年代才得以提上‘议事日程’，且其优异的操作过电压防护性能已为大多数用电行业所认识。

而以此种形式制造成型的组合氧化锌避雷器作过电压保护水平是其生存与发展的基础，在考虑自身安全时必须保证产品的保护水平不能降低。

为此我们结合了三相组合式结构避雷器与氧化锌非线电阻的性能优点研制出符合其自身特点的新型避雷器—中性点间隙体（DC）三相组合过电压保护器。

一：系统操作过电压的特点3～35KV非有效接地电网中，真空开关已广泛用于电力、冶金、化工、煤炭、矿山、高层建筑和电气化铁道等领域，高压电机，电炉等设备频繁操作的场合，由于它断弧能力极强，强制熄弧将产生过电压，试验表明截流过电压幅值高达5～6倍，而相间过电压变得更加复杂。

真空开关开断高压电机或空截变压器产生的操作过电压有三种类型，既截流过电压；多次重燃过电压；和三相同步开断过电压，其与相—地过电压之间不是单一的3倍关系而是线性关系，在极端情况下当两相对地过电压幅值相等，方向相反时，相间过电压达到相—地过电压的2倍，引起了相关部门的高度重视。

二：传统避雷器防护操作过电压的局限性从1907年发明的氧化铝、氧化铅电阻，70年代的碳化硅非线性电阻到现在的氧化锌非线性电阻避雷器在其电阻主体上已趋成熟，特别是现在被广泛采用的ZnO电阻具有十分优异的V—1特性，如图—：500A操作冲击电流下的残压U500A：UU1mA2Uc1mA500A图1 ZnO的V-1特性其在电网运行电压下通流极小。

三相组合式过电压保护器(BKDBP)产品使用说明书合肥博可瑞自动化设备有限公司一、用途与特点本产品为无间隙系列保护器，主要为保护35KV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间和相对地绝缘免受操作过电压和大气过电压的损坏之用，能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下，保护电气设备的绝缘，维护电气设备的安全运行。

传统的避雷器虽然能够限制过电压，但是只能在电气设备的相与地之间，不能实现相间的保护，两相间的过电压保护要经过两只避雷器的串联，残压要比相对地高出1倍，不利于电气设备的相间绝缘保护；而本公司生产系列产品是组合式的，能够有效地实现电气设备的相对地绝缘保护和相间绝缘保护，能够有效限制操作过电压和大气过电压。

本产品采用性能优异的氧化锌压敏电阻，具有2ms通流容量大，伏安特性优异，残压比小，耐受4/10us大电流冲击水平高等优点；动作电压合适，而且可靠。

本公司生产的BKDBP系列保护器完全满足GB11032-2000《交流无间隙氧化物避雷器》、JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和DC/T620《交流电气装置的过电压保护器和绝缘配合》标准的要求。

本公司生产的BKDBP系列保护器全部采用双重密封工艺结构，保护器的外壳全部为合成硅橡胶外套，外接连线采用高压绝缘硅橡胶电缆引出，全部产品皆为全绝缘封闭结构，除电缆终端接线鼻子外无任何金属外露；阻燃、防爆。

二、型号说明BKDB P+J（放电计数器）保护器的种类：C-有间隙，W-无间隙保护器持续运行电压保护器的类型：Z-电机型，J-电站型，R-电容型三相组合式过电压保护器三、无间隙过电压保护器主要技术参数型号保护类型系统额定电压(KVRms)持续运行电压(KVRms）直流U1MA参考电压≥（KV）操作冲击残压100A≤（kVp）操作冲击残压500A≤（kVp）雷电波冲击残压5kA≤（kVp）方波通流容量（A）大电流冲击耐受（kA）BKDBP-J-3.8电机型3 3.87.59210.511.540040BKDBP-J-7.667.614.017.419.721.240065 BKDBP-J-12.71012.724.028.932.636.950065BKDBP-Z-3.8电站型3 3.88.510.111.913.8400657.59.210.512.3BKDBP-Z-7.667.616.019.121.424.940065 15.018.120.323.6BKDBP-Z-12.71012.725.031.235.040.750065 24.030.033.639.1BKDBP-Z-42354278.0111.5117.6150600100 77.0102103.6134BKDBP-R-3.8电容型3 3.88.510.111.913.8400657.59.210.512.3BKDBP-R-7.667.616.519.121.424.940065 15.518.120.323.6BKDBP-R-12.71012.725.031.235.040.750065 24.03033.639.1BKDBP-R-42354280.0111.5117.6150600100 78.0102103.6134四、电机中性点过压保护器型号保护器持续运行电压有效值（KV）电机额定电压有效值（KV）雷电冲击电流残压≤（KV）直流1mA参考电压≥（KV）BKDBP-O-2.13 2.13 3.15 6.0 3.4 BKDBP-O-4.6 4.6 6.312.0 6.9 BKDBP-O-7.67.610.519.011.3五、外形及安装尺寸35KV 保护器户内型BKDBP-O-□Φ10KV及以下户内型六、BKDBP的试验方法及注意事项测量直流参考电压U1mA（无间隙）以及泄露电流，不做工频放电电压试验（有间隙做）。

描述：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

摘要：三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

1、引言：我国避雷器产品的发展经历了变通阀式SIC避雷器、磁吹SIC避雷器、无间隙氧化锌避雷器（MOA）三代。

由于MOA具有结构简单、体积小、通流量大、保护性能及稳定性能好等优点，从而逐步取代了传统SIC避雷器，大量应用于发电、供电和用电企业的电力电网中。

由于MOA没有间隙，不能隔离运行电压，实际上相当于一个非线性电阳元件（发热元件），长年累月地接在电网上承受着各种电压应力，产生严重的老化现象。

MOA由阻片老化后，由于伏安特性曲线的变化，MOA的热稳定点将发生偏移，使得电阻片的热稳定工作点的温度上升，U 1mA 降低，这就意味着荷电率（持续运行相电压峰值和U1mA 的比值）增高。

一旦U 1mA 接近持续运行电压峰值，而且电网电压波动时间较长，超过了MOA工频电压耐受时间特性限定的参数，就会导致MOA热崩溃。

三相组合式过电压保护器（TBP）是一种新型的过电压保护器，由于氧化锌非线性电阻和放电间隙串联组成。

它保留了MOA的优良性能，在电网正常运行时又通过间隙把MOA从电网上隔离开来，避免长期接在电网上承受着各种电压应力，产生老化现象。

目前，电力行业和用电企业在35KV、10KV、6KV系统中大量选用三相结合式过电压保护器（TBP）用来保护变压器，电气开关特性元件，母线等电气设备，对限制大气过电压各种真空开关的操作过电压以及相对相间和相对地间的过电压起到可靠限制保护作用。

2、三相组合式过电压保护器的结构特点三相组合式过电压保护器的电气原理图如图1。

图中FR为氧化锌非线性电阻，CG为放电间隙，采用了对称结构，其中任意三相可分别接A、B、C三相，另一接地。

三相结合式过电压保护器与传统SIC避雷器、无间隙氧化锌避雷器（MOA）相比，具有以下特点：⑴、采用氧化锌非线性电阻和放电间隙相结合的结构，使两者互为保护。
