车床尾座拆卸与组装

一、实习目的通过本次实习，使学生了解车床尾座的组成、结构和工作原理，掌握车床尾座的拆装方法和注意事项，提高学生的动手能力和实际操作技能。

二、实习时间2021年10月15日三、实习地点XX机械加工厂四、实习内容1. 车床尾座的组成及结构车床尾座主要由底座、支撑套筒、顶尖、顶尖套筒、调整螺钉、紧固螺钉等组成。

底座用于固定尾座，支撑套筒用于支撑顶尖套筒，顶尖套筒用于安装顶尖，调整螺钉用于调整顶尖的位置，紧固螺钉用于固定尾座。

2. 车床尾座的拆装方法（1）拆卸：1）松开尾座底座的紧固螺钉，将尾座底座取下。

2）松开顶尖套筒的紧固螺钉，将顶尖套筒取下。

3）取出顶尖。

4）取出调整螺钉。

（2）装配：1）将调整螺钉装入顶尖套筒内。

2）将顶尖装入顶尖套筒内，并拧紧紧固螺钉。

3）将顶尖套筒装入支撑套筒内，并拧紧紧固螺钉。

4）将支撑套筒装入底座内。

5）将底座装回机床。

3. 注意事项（1）拆卸过程中，注意保护零件，避免损坏。

（2）装配过程中，确保零件的清洁和干燥。

（3）拧紧螺钉时，注意力道均匀，避免过紧或过松。

（4）在操作过程中，注意安全，防止发生意外。

五、实习收获通过本次实习，我了解了车床尾座的组成、结构和工作原理，掌握了车床尾座的拆装方法和注意事项。

在拆装过程中，我学会了如何正确使用工具，提高了自己的动手能力。

同时，通过实际操作，我对机床的结构有了更深入的认识，为今后的学习和工作打下了基础。

六、实习感想本次实习让我深刻体会到理论与实践相结合的重要性。

在今后的学习和工作中，我将不断积累实践经验，提高自己的技能水平，为我国机械制造业的发展贡献自己的力量。

同时，我也认识到安全操作的重要性，在今后的工作中，我将严格遵守操作规程，确保自身和他人的安全。

机床拆装实验报告成绩_______一、实训目的和任务拆装实习的目的：①巩固和加强机械制图课程的理论知识，为机械设计、专业课等后续课程的学习奠定必要的基础。

②使学生掌握机械总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；③使学生懂得并能正确地使用常用机、工、量具和专门工具；④熟悉和掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好习惯。

⑤锻炼和培养学生的动手能力。

二、拆装车床型号和用具1、车床： ca6140普通车床2、工具(1)内六角搬手壹套 (2)六角搬手一套三、CA6140车床尾座拆装1、CA6140型卧式车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

其内有一根由手柄带动沿主轴轴线方向移动的心轴，在套筒的锥孔里插上顶尖，可以支承较长工件的一端。

还可以换上钻头、铰刀等刀具实现孔的钻削和铰削加工。

2、CA6140型卧式车床尾座的结构图是 CA6140 卧式车床的尾座装配图，它由多个零件组成，如尾座体、尾座垫板、紧固螺母、紧固螺栓、压板、尾座套筒、丝杠螺母、螺母压盖、手轮、丝杠、压紧块手柄、上压紧快、下压紧快、调整螺栓等。

1-尾座体2-尾座垫板3-紧固螺母4-紧固螺栓5-压板6-尾座套筒7-丝杠螺母8-螺母压盖9-手轮10-丝杠11-压紧块手柄12-上压紧快13-下压紧快14-调整螺栓3、CA6140型卧式车床尾座的拆装（1）首先拆除尾座锁紧螺杆和限位块；（2）拆除尾座与导轨的连接螺杆；（3）把尾座从导轨上取出；（4）拆卸滑动套筒定位块；（5）拆卸滑动套筒；（6）拆卸刻度盘；（7）组装。

尾座零件拆卸完，待清洗干净后，按照与拆卸相反的顺序安装。

4、CA6140型卧式车床尾座的安装以床身上尾座导轨为基准，配刮尾座底板，使其达到精度要求，再将尾座部件装在床身上。

安装时，将试配过的丝杠装上，盖上压盖并将螺钉孔和销孔加工完毕。

套筒和尾座体要配合良好，以手能推入为宜。

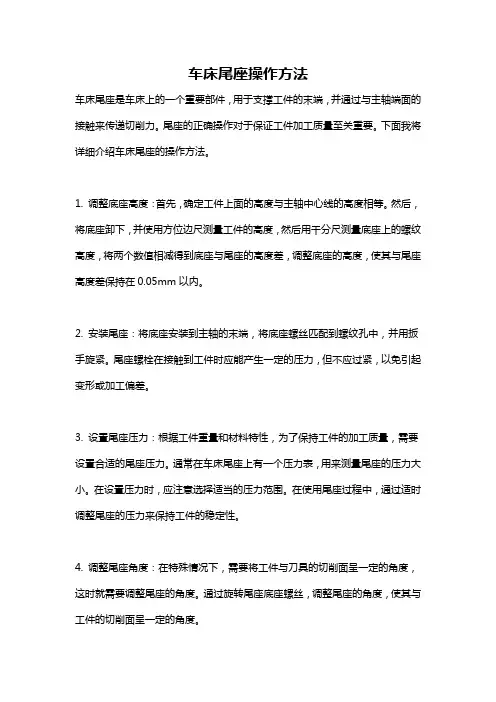

车床尾座操作方法车床尾座是车床上的一个重要部件，用于支撑工件的末端，并通过与主轴端面的接触来传递切削力。

尾座的正确操作对于保证工件加工质量至关重要。

下面我将详细介绍车床尾座的操作方法。

1. 调整底座高度：首先，确定工件上面的高度与主轴中心线的高度相等。

然后，将底座卸下，并使用方位边尺测量工件的高度，然后用千分尺测量底座上的螺纹高度，将两个数值相减得到底座与尾座的高度差，调整底座的高度，使其与尾座高度差保持在0.05mm以内。

2. 安装尾座：将底座安装到主轴的末端，将底座螺丝匹配到螺纹孔中，并用扳手旋紧。

尾座螺栓在接触到工件时应能产生一定的压力，但不应过紧，以免引起变形或加工偏差。

3. 设置尾座压力：根据工件重量和材料特性，为了保持工件的加工质量，需要设置合适的尾座压力。

通常在车床尾座上有一个压力表，用来测量尾座的压力大小。

在设置压力时，应注意选择适当的压力范围。

在使用尾座过程中，通过适时调整尾座的压力来保持工件的稳定性。

4. 调整尾座角度：在特殊情况下，需要将工件与刀具的切削面呈一定的角度，这时就需要调整尾座的角度。

通过旋转尾座底座螺丝，调整尾座的角度，使其与工件的切削面呈一定的角度。

5. 确保尾座切削力传递功能：在车削过程中，尾座可以通过与主轴末端的接触来传递切削力。

为了确保尾座的切削力传递功能，需要定期检查尾座的磨损情况，一旦发现磨损严重，应及时更换。

6. 确保尾座润滑：为了保证尾座的正常运行，需要进行润滑。

在使用尾座之前，应检查润滑系统的工作情况，确保尾座和主轴末端得到充分的润滑。

7. 尾座的保养：保养车床尾座是非常重要的，它可以延长尾座的使用寿命。

在尾座使用过程中，应定期清洁尾座，并涂抹适量的润滑油。

同时，还应及时处理尾座上的异物，以免影响正常使用。

总结起来，正确操作车床尾座是保证工件加工质量的重要一环。

操作尾座时，需要调整底座高度，安装尾座，设置尾座压力，调整尾座角度，确保切削力传递功能，保证尾座润滑和进行定期保养。

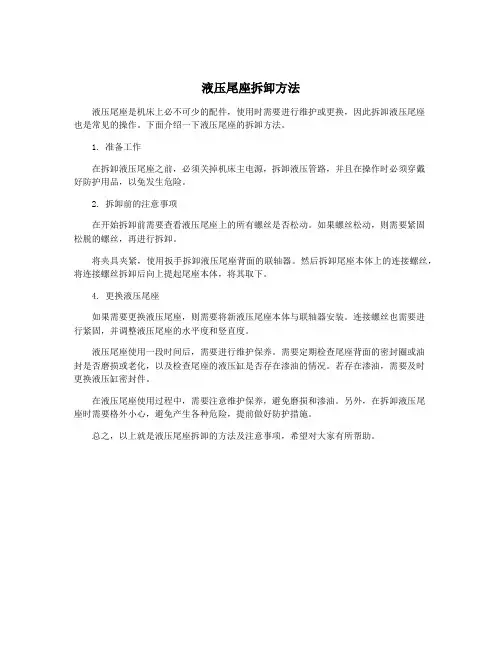

液压尾座拆卸方法
液压尾座是机床上必不可少的配件，使用时需要进行维护或更换，因此拆卸液压尾座
也是常见的操作。

下面介绍一下液压尾座的拆卸方法。

1. 准备工作
在拆卸液压尾座之前，必须关掉机床主电源，拆卸液压管路，并且在操作时必须穿戴
好防护用品，以免发生危险。

2. 拆卸前的注意事项
在开始拆卸前需要查看液压尾座上的所有螺丝是否松动。

如果螺丝松动，则需要紧固
松脱的螺丝，再进行拆卸。

将夹具夹紧，使用扳手拆卸液压尾座背面的联轴器。

然后拆卸尾座本体上的连接螺丝，将连接螺丝拆卸后向上提起尾座本体，将其取下。

4. 更换液压尾座
如果需要更换液压尾座，则需要将新液压尾座本体与联轴器安装。

连接螺丝也需要进
行紧固，并调整液压尾座的水平度和竖直度。

液压尾座使用一段时间后，需要进行维护保养。

需要定期检查尾座背面的密封圈或油
封是否磨损或老化，以及检查尾座的液压缸是否存在渗油的情况。

若存在渗油，需要及时
更换液压缸密封件。

在液压尾座使用过程中，需要注意维护保养，避免磨损和渗油。

另外，在拆卸液压尾
座时需要格外小心，避免产生各种危险，提前做好防护措施。

总之，以上就是液压尾座拆卸的方法及注意事项，希望对大家有所帮助。

实习（实训）报告(说明书)题 目:专 业：班 级：姓 名：学 号：成 绩：日期 ：2014年11月目录第1章作业前准备------------------------------------ 1 1.1作业环境准备-------------------------------------- 1 1.2技术准备-------------------------------------------- 1 1.3车床尾座的说明----------------------------------- 21.3.1车床尾座的介绍------------------------------ 21.3.2车床尾座的用途------------------------------ 2 1.4安全操作规程-------------------------------------- 3 第2章车床尾座的拆卸-------------------------------- 42.1 认识车床尾座------------------------------------- 4 2.2 尾座的规格---------------------------------------- 6 2.3 尾座的材质---------------------------------------- 7 2.4 CA6140型卧式车床尾座的拆装--------------- 7 2.5 CA6140型卧式车床尾座的安装--------------- 8 第3章拆卸与装配时注意事项--------------------- 83.1 拆卸与装配注意事项---------------------------- 8 小结-------------------------------------------------------- 10 参考文献-------------------------------------------------- 11第1章作业前准备1.1作业环境准备（1）尾座上不应放置工具。

车床尾座拆装实训报告一、实训目的和意义车床尾座是车床的重要组成部分，用于支撑工件和刀具进行加工。

尾座的正确拆装可以保证车床的正常工作，提高加工效率，保障操作人员的安全。

本实训旨在培养学生对车床尾座拆装的技能和操作能力，提高其维修和保养车床的能力。

二、实训内容1. 初步了解车床尾座的结构和功能，学习车床尾座的使用方法和维护要求。

2. 学习车床尾座的拆装步骤和注意事项。

3. 进行车床尾座的拆装实操，掌握相应的操作技巧和安全知识。

三、实训步骤1. 准备工作：检查车床尾座是否固定牢靠，松动或断裂情况；确认车床断电并拉断电源。

2. 拆装尾座：打开车床的尾座盖板，用扳手或扳手架松开和拆下尾座螺丝；将螺丝松下后轻轻抬起尾座，注意尾座的重量。

若尾座过重，需要寻求他人帮助。

3. 检查清洁：拆卸下的尾座需进行检查，查看尾座的磨损情况，如有磨损需更换相应配件；同时要清洁尾座内部和外部的灰尘和杂物。

4. 安装尾座：将经过检查和清洁的尾座放置到车床上，确保尾座与车床轴线平行，然后再用扳手或扳手架将尾座螺丝固定好，同时需确保螺丝紧固力适中。

5. 检查调试：装好尾座后，需打开车床开关，进行一些简单的运转试验，检查尾座是否安装牢固，运行是否正常。

四、实训注意事项1. 操作人员需具备一定的机械维修和操作技能，遵守相关的安全操作规范。

2. 尾座装卸时需注意保护尾座的外部涂层，避免刮擦或损坏。

3. 操作过程中需小心提起和放置尾座，以免造成意外伤害。

4. 完成操作后，需清理和整理工作区域，归还使用工具和设备。

五、实训效果评估1. 通过实际操作，操作人员能够熟练掌握车床尾座的拆装步骤和方法。

2. 能够正确判断尾座的装配是否正确，尾座是否安装稳固，运行是否正常。

3. 实训过程中无发生安全事故和设备损坏的情况。

六、实训总结通过本次车床尾座拆装实训，我掌握了车床尾座的结构和功能，学习了拆装尾座的步骤和注意事项。

实际操作中，我能够正确、熟练地进行尾座的拆装，并能够对安装后的尾座进行检查和调试。
