20132001179 彭运动 车床尾座拆卸与组装

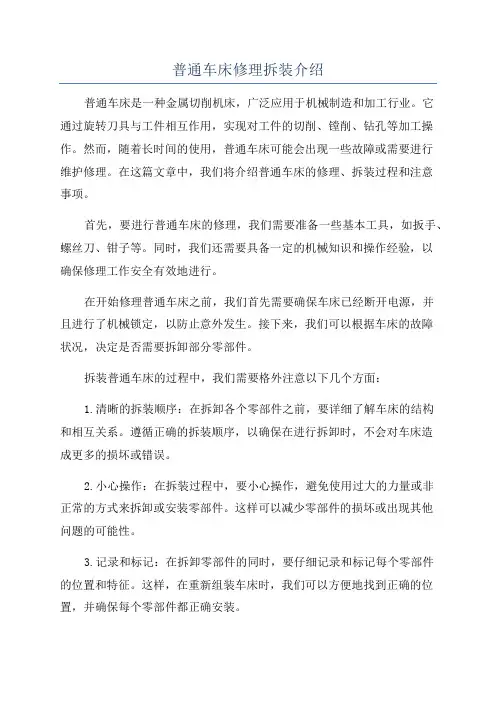

普通车床修理拆装介绍普通车床是一种金属切削机床，广泛应用于机械制造和加工行业。

它通过旋转刀具与工件相互作用，实现对工件的切削、镗削、钻孔等加工操作。

然而，随着长时间的使用，普通车床可能会出现一些故障或需要进行维护修理。

在这篇文章中，我们将介绍普通车床的修理、拆装过程和注意事项。

首先，要进行普通车床的修理，我们需要准备一些基本工具，如扳手、螺丝刀、钳子等。

同时，我们还需要具备一定的机械知识和操作经验，以确保修理工作安全有效地进行。

在开始修理普通车床之前，我们首先需要确保车床已经断开电源，并且进行了机械锁定，以防止意外发生。

接下来，我们可以根据车床的故障状况，决定是否需要拆卸部分零部件。

拆装普通车床的过程中，我们需要格外注意以下几个方面：1.清晰的拆装顺序：在拆卸各个零部件之前，要详细了解车床的结构和相互关系。

遵循正确的拆装顺序，以确保在进行拆卸时，不会对车床造成更多的损坏或错误。

2.小心操作：在拆装过程中，要小心操作，避免使用过大的力量或非正常的方式来拆卸或安装零部件。

这样可以减少零部件的损坏或出现其他问题的可能性。

3.记录和标记：在拆卸零部件的同时，要仔细记录和标记每个零部件的位置和特征。

这样，在重新组装车床时，我们可以方便地找到正确的位置，并确保每个零部件都正确安装。

4.清洁和保养：在拆卸车床的同时，我们还可以对零部件进行清洁和保养。

除去灰尘、切屑和油污等杂质，可以提高车床的工作效率和寿命。

当需要替换零部件时，我们可以根据需求购买相应的原装零部件或者经过测试合格的替代零部件。

在购买零部件时，要注意其质量和适用性，以确保能够正常安装和使用。

在重新组装车床时，我们需要按照拆卸时记录的顺序和位置来安装每个零部件。

在安装过程中，要确保每个零部件安装正确、紧密，并且能够正常运转。

最后，当整个修理和拆装工作完成后，我们需要进行系统的检查和测试，以确保普通车床能够正常工作。

总之，普通车床的修理、拆装工作需要一定的专业知识和经验。

数控车床尾座的拆卸1徒手拆卸锥顶尖，如图1所示。

2 选择工具活动扳手,拆卸油管，如图2所示。

图 1 拆卸锥顶尖图 2 拆卸油管3选择内六角扳手拆卸尾架后端盖紧固螺栓，徒手拆卸尾架后端盖，如图3所示。

图3 拆卸尾架后端盖图4 拆卸套筒后端盖4 选择工具内六角扳手拆卸套筒后端盖紧固螺栓，徒手拆卸套筒后端盖，如图4所示。

5 选择工具套筒扳手,拆卸平面轴承紧固螺母，如图5所示。

图5拆卸平面轴承紧固螺母图6拆卸前平面轴承6 选择工具平面轴承夹紧器拆卸前平面轴承，如图6所示。

7 选择工具木榔头,拆卸活塞，如图7所示。

图7 拆卸活塞图8拆卸后平面轴承8 选择工具徒手, 拆卸后平面轴承，如图8所示。

9 选择工具内六角扳手,拆卸尾架前端盖紧固螺栓，徒手拆卸尾架前端盖，如图9所示。

图9 拆卸尾架前端盖图10 拆卸尾架套筒整体10 选择工具徒手,拆卸尾架套筒整体，如图10所示。

11徒手拆卸涨紧套，如图11所示。

图11 拆卸涨紧套12 选择内六角扳手, 拆卸套筒前端盖紧固螺栓，徒手拆卸套筒前端盖，如图12所示。

图12 拆卸套筒前端盖图13 拆卸尾架套筒13徒手拆卸尾架套筒，如图13所示。

14选择工具勾头扳手,拆卸后轴承圆螺母，如图14所示。

图14拆卸后轴承圆螺母15 徒手拆卸后轴承挡圈，如图15所示。

图15 拆卸后轴承挡圈图16 拆卸圆套筒16徒手拆卸圆套筒，如图16所示。

17徒手拆卸后轴承，如图17所示。

图17 拆卸后轴承图18 拆卸前轴承圆螺母18 选择工具勾头扳手拆卸前轴承圆螺母，如图18所示。

19 徒手拆卸前轴承挡圈，如图19所示。

图19 拆卸前轴承挡圈图2021卸前轴承2021择工具木榔头拆卸前轴承，如图2021。

21．徒手拆卸隔圈，如图21所示。

图21徒手拆卸隔圈图22 尾座拆卸成功22尾座拆卸成功，如图22所示。

实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (10)车床尾座的清洁 (10)车床尾座的保养 (10)小结 (10)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构图2-2 车床尾座的零件图（a 、b 、c ）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉257816431129 10abc图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

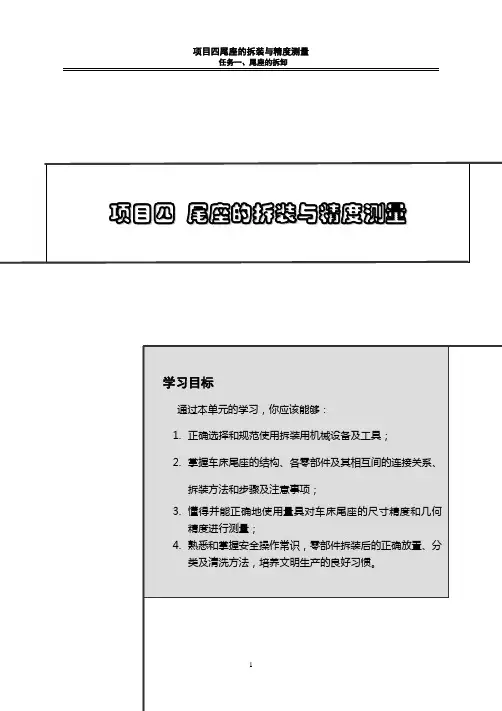

项目四尾座的拆装与精度测量学习目标通过本单元的学习，你应该能够：1.正确选择和规范使用拆装用机械设备及工具；2.掌握车床尾座的结构、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；3.懂得并能正确地使用量具对车床尾座的尺寸精度和几何精度进行测量；4.熟悉和掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好习惯。

任务一尾座的拆卸【任务描述】结合机械拆卸原则和注意规范，找出车床尾座的组成部分，了解各组成部分的名称、工作方式、和组成部分间的内在联系。

会灵活、正确的使用机械拆装工具，尽量在最短的时间内，顺利的完成车床尾座的拆卸。

结合实际操作，明白机械拆装工具的使用规范和使用场合，能根据车床尾座典型元件的拆卸，了解机械拆卸的内容。

【学习目标】1．能够说出车床尾座的结构、工作原理及作用。

2．能够明白在具体的机械拆卸过程中对应的原则和注意规范，以及根据主轴箱拆卸的各部件之间的联系，初步明白机械设备的内部关联。

3．能合理制订尾座拆卸方案。

4．结合实际操作，能熟练的根据拆卸特点，选择合适的工具对尾座各零部件进行正确拆卸。

5．具备6S管理、吃苦耐劳、团队合作、务实严谨的职业素质。

【任务实施】拆卸是机械设备维修工作的一个重要环节，如果拆卸不当，会造成设备的损坏及精度下降，使得设备重新装配后再也无法正常运行，甚至无法修复而带来报废损失。

在进行拆卸前应首先对拆卸过程进行一个总体的规划，制定一个方案，明确先拆哪里，后拆哪里，这样才能少走弯路。

学习活动一：制定拆卸方案1、依据尾座结构及拆卸原则，制定出你认为合适的拆卸顺序图4-1-1尾座结构图（1）拆卸部件分类表4-1-1尾座各部件分类表（2）确定拆卸顺序依据尾座结构及前面所学拆卸原则，将你认为合适的拆卸顺序的编号填入下面流程图：各部件名称 编号 作用图片顶尖套锁紧装置①用于锁紧顶尖套筒顶尖套及其驱动机构②顶尖套用于装顶尖或钻头；驱动机构用于实现顶尖套的直线移动尾座紧固机构③将尾座紧固在机床导轨上以保证加工时处于固定的位置尾座体④是尾座的大型基础部件，用于支承其它部件尾座的作用1安装时利用尾座调整车床精度；2使用尾座可以钻孔，打中心孔，加工长轴可以顶着另一端；3利用尾座可以车偏心轴。

一、实验目的1. 了解车床的内部结构和工作原理。

2. 掌握车床的拆装方法和步骤。

3. 培养动手能力和团队合作精神。

二、实验设备与材料1. 实验设备：CA6140型车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺等。

2. 实验材料：实验用工件、车刀、润滑剂等。

三、实验原理车床是一种用于加工回转表面的机床，其主要运动为工件旋转，车刀移动为进给运动。

本实验通过对车床的拆装，了解其内部结构和工作原理，掌握拆装方法和步骤。

四、实验步骤1. 车床的初步观察首先，对车床进行初步观察，了解车床的整体结构，包括床身、主轴箱、进给箱、溜板箱、尾座、刀架等部件。

2. 车床的拆装步骤（1）拆下尾座：首先，松开尾座的固定螺栓，将尾座从床身上拆卸下来。

（2）拆下刀架：松开刀架的固定螺栓，将刀架从床身上拆卸下来。

（3）拆下溜板箱：松开溜板箱的固定螺栓，将溜板箱从床身上拆卸下来。

（4）拆下进给箱：松开进给箱的固定螺栓，将进给箱从床身上拆卸下来。

（5）拆下主轴箱：松开主轴箱的固定螺栓，将主轴箱从床身上拆卸下来。

（6）拆下床身：松开床身的固定螺栓，将床身从基础上拆卸下来。

3. 车床部件的检查与清洗在拆装过程中，对每个部件进行检查，清除表面的油污和杂物。

对关键部件进行清洗，确保其正常工作。

4. 车床的组装步骤（1）组装床身：将床身放置在基础上，安装固定螺栓。

（2）组装主轴箱：将主轴箱放置在床身上，安装固定螺栓。

（3）组装进给箱：将进给箱放置在床身上，安装固定螺栓。

（4）组装溜板箱：将溜板箱放置在床身上，安装固定螺栓。

（5）组装刀架：将刀架放置在床身上，安装固定螺栓。

（6）组装尾座：将尾座放置在床身上，安装固定螺栓。

5. 车床的试运行组装完成后，进行车床的试运行，检查各部件是否正常工作，确保车床能够正常运行。

五、实验结果与分析通过本次实验，我们对车床的内部结构和工作原理有了更深入的了解。

以下是实验结果与分析：1. 车床的内部结构复杂，各部件之间相互配合，共同完成加工任务。

一、实习目的通过本次实习，使我对车床尾座的拆装过程有更深入的了解，掌握车床尾座的拆装方法和技巧，提高自己的动手能力，培养团队协作精神。

同时，通过实习，加深对车床结构的认识，为今后从事相关行业打下基础。

二、实习时间及地点实习时间：2021年10月20日-2021年10月24日实习地点：XX职业技术学院机械加工实习基地三、实习内容1. 车床尾座的结构及作用车床尾座是车床的重要组成部分，主要用于安装工件和支撑刀具，以保证工件加工精度。

车床尾座主要由底座、立柱、顶尖、夹紧装置等组成。

2. 车床尾座的拆装步骤（1）拆卸过程1）关闭机床电源，确保安全。

2）松开尾座与床身之间的连接螺钉，取下尾座。

3）拆卸尾座立柱上的顶尖螺钉，取下顶尖。

4）拆卸尾座底座与立柱之间的连接螺钉，取下底座。

5）拆卸尾座夹紧装置的螺钉，取下夹紧装置。

（2）装配过程1）将夹紧装置安装到尾座底座上，拧紧螺钉。

2）将底座安装到立柱上，拧紧螺钉。

3）将顶尖安装到立柱上，拧紧顶尖螺钉。

4）将尾座安装到床身上，拧紧连接螺钉。

5）检查尾座的安装位置和紧固情况，确保无误。

3. 实习过程中的注意事项（1）在拆装过程中，要严格按照操作规程进行，确保安全。

（2）拆下的零件要按顺序放置，避免混淆。

（3）装配过程中，要检查各部件的配合情况，确保安装到位。

（4）拆装过程中，要爱护机床和零件，避免损坏。

四、实习收获1. 理论联系实际：通过本次实习，我将课堂上学到的理论知识与实际操作相结合，加深了对车床尾座结构的认识。

2. 提高动手能力：在拆装过程中，我学会了如何正确使用工具，提高了自己的动手能力。

3. 培养团队协作精神：在实习过程中，我与同学们互相帮助、共同完成任务，培养了团队协作精神。

4. 增强安全意识：在实习过程中，我深刻认识到安全的重要性，增强了安全意识。

五、实习感想通过本次车床尾座拆装实习，我收获颇丰。

在实习过程中，我不仅学到了专业知识，还提高了自己的动手能力和团队协作精神。

车床尾座的拆装公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]实训(实习)报告（说明书）题目：车床尾座的拆卸与装配专业：学号：姓名：辅导老师：2014年 11月成绩：优良中及格不及格目录目录 (1)第1章作业前的准备 (2)劳动前的保护及作业环境 (2)劳动保护 (2)劳动保护的目的 (2)安全操作 (2)技术准备 (2)工具准备 (2)第2章车床尾座的拆卸与装配 (3)认识车床尾座 (3)车床尾座的结构 (4)车床尾座的作用 (6)车床尾座材料 (6)车床尾座的拆卸 (7)车床尾座拆卸前准备 (7)车床尾座拆卸 (7)车床尾座拆卸时的注意事项 (9)车床尾座的安装 (9)车床尾座安装顺序 (9)车床尾座安装时的注意事项 (9)第3章车床尾座的维护 (9)车床尾座的清洁 (9)车床尾座的保养 (9)小结 (9)参考文献 (10)第1章作业前的准备劳动前的保护及作业环境劳动保护1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡现场操作人员必须集中精力。

劳动保护的目的1、劳动保护是为了保障操作人员的安全以免砸伤。

2、以防工具的损坏以及车床尾座零件的丢失或损坏。

安全操作1、工作前应检查工具，如发现工具具有毛病，应立即报告班长、老师。

2、全体同学应熟知整个工序和要点及工作事项能明白拆卸及安装步骤和过程中的针对性危害，注意自身安全。

3、凡施工现场人员必须集中精力。

技术准备1、拆卸前，应熟悉拆卸部位的装配图和有关技术资料，了解相关部位的结构和零件之间的配合情况。

2、拉卸前，必须仔细检查轴和轴上的定位紧固件是否已经完全被拆除，如螺母、调整螺钉和调整螺母。

3、根据装配图确定轴的正确拆出方向。

4、在拆卸过程中，要经常检查轴上的零件是否被卡住而影响拆卸。

工具准备1、螺钉旋具（一字螺丝刀）2、扳手（活动扳手、内六角扳手）3、其他工具（钳子、锤子、木块）图1-1 使用工第2章车床尾座的拆卸与装配认识车床尾座图2-1 车床尾座的实物图车床尾座的结构231图2-2 车床尾座的零件图（a、b、c）1、丝杠2、螺母3、端盖4、手柄5、套筒6、压板7、压板8、底座压板9、垫圈 10、螺母 11、螺栓 12、调整螺钉图2-3 车床尾座部件示意图表2-1 车床尾座部件明细表车床尾座的作用1、车床尾座的作用车床的尾座可沿导轨纵向移动调整其位置。

车床卡盘拆卸安装方法车床卡盘的拆卸和安装是车床维修保养的重要环节。

正确的拆卸和安装方法可以保证车床卡盘的正常使用和安全运行。

以下是关于车床卡盘拆卸和安装的详细步骤：一、拆卸车床卡盘的准备工作1.找到合适的工具和设备，如手动或电动千斤顶、起重设备等。

2.确保车床停止运转，并切断电源。

3.确保车床卡盘的安全扣具处于放松状态。

4.确定车床卡盘的重量和规格，以便选择合适的起重设备。

二、拆卸车床卡盘的步骤1.根据车床卡盘的型号和规格，找到卡盘的拆卸接口，通常是螺纹或销轴连接。

2.使用合适的工具，如卡盘扳手或搪齿扳手，反时针方向松开卡盘的螺纹连接或销轴连接。

3.将卡盘从主轴上取下，并使用合适的保护措施，如泡沫垫或胶垫，将其放置在干燥和平整的地面上。

4.检查卡盘的连接部分和主轴的接口部分，确保没有损坏或腐蚀。

三、安装车床卡盘的准备工作1.根据车床卡盘的规格和重量，选择适当的起重设备，并确保设备安装牢固。

2.清洁和润滑车床主轴的连接部分，以确保顺利安装卡盘。

四、安装车床卡盘的步骤1.将卡盘的拆卸接口对准车床主轴的连接部分，保持平行，并将其轻轻推入。

2.使用合适的工具，如卡盘扳手或搪齿扳手，顺时针方向拧紧卡盘的螺纹连接或销轴连接。

注意，不要使用过大的扭矩，以免损坏卡盘或主轴。

3.检查卡盘的安装情况，确保连接紧固牢固，没有松动现象。

4.接通车床电源，测试车床卡盘的运转情况。

检查卡盘的转动是否平稳，是否有异常噪音等现象。

五、车床卡盘的保养与维修1.定期检查车床卡盘的连接部分，确保螺纹或销轴的连接紧固。

2.清洁卡盘的表面和内部，保持其干燥、清洁，避免进入灰尘和异物。

3.定期润滑卡盘的轴承和齿轮，使用适当的润滑剂，如润滑脂或润滑油。

总结：正确的车床卡盘拆卸和安装方法对车床的正常运行和安全运行至关重要。

在拆卸和安装过程中，需要根据车床卡盘的型号和规格，选择合适的工具和设备，并严格按照步骤进行操作。

同时，在卡盘的保养和维修过程中，要定期检查并清洁卡盘，保持其干燥、清洁和润滑。

一、引言机床尾座是数控机床的重要组成部分，主要用于支撑工件，实现工件的定位和夹紧。

通过对机床尾座的拆卸实训，可以加深对机床结构的理解，提高动手操作能力。

本报告将详细记录机床尾座拆卸实训的过程、注意事项及心得体会。

二、实训目的1. 了解机床尾座的结构及功能；2. 掌握机床尾座拆卸的步骤和方法；3. 培养动手操作能力和解决问题的能力；4. 提高安全意识，确保操作安全。

三、实训设备与材料1. 数控机床一台；2. 机床尾座一套；3. 常用工具：扳手、螺丝刀、锤子等；4. 安全防护用品：手套、眼镜等。

四、实训步骤1. 准备工作（1）穿戴好安全防护用品，确保操作安全；（2）了解机床尾座的结构和功能，熟悉拆卸步骤；（3）准备好所需工具和材料。

2. 拆卸步骤（1）断开机床尾座与主轴箱的连接：首先，松开尾座底部的固定螺栓，然后用手轻轻地将尾座从主轴箱上拆卸下来；（2）拆卸尾座底部的固定螺母：使用扳手松开螺母，注意力度要适中，避免损坏螺母；（3）拆卸尾座支撑杆：使用螺丝刀拧下支撑杆上的螺丝，然后轻轻拔出支撑杆；（4）拆卸尾座顶尖：使用扳手拧下顶尖上的螺母，然后取出顶尖；（5）拆卸尾座主体：使用扳手拧下尾座主体上的固定螺栓，然后拆卸主体。

3. 注意事项（1）拆卸过程中要轻拿轻放，避免损坏零件；（2）拆卸螺栓时，要按顺序拆卸，避免因顺序错误而损坏零件；（3）注意观察零件的安装位置，确保重新装配时正确；（4）在拆卸过程中，如发现零件损坏或变形，要及时更换。

五、实训心得体会1. 通过本次实训，我对机床尾座的结构和功能有了更深入的了解，掌握了机床尾座拆卸的步骤和方法；2. 实训过程中，我培养了动手操作能力和解决问题的能力，提高了自己的综合素质；3. 在实训过程中，我意识到安全意识的重要性，时刻注意操作安全，确保自身和他人的安全；4. 通过本次实训，我认识到理论知识与实际操作相结合的重要性，为今后的工作打下了坚实基础。

六、总结本次机床尾座拆卸实训，使我掌握了机床尾座的拆卸方法和步骤，提高了动手操作能力，增强了安全意识。
