运筹学(第6章 图与网络分析)

运筹学(第6章 图与网络分析)
a1 (v1) 赵
(v2)钱
a2 a3 a4 a14 a15
a8 a9
a7 (v4) 李
(v3)孙
a5 (v5) 周 a6 a10 (v6)吴
图6-3
a12 a11 a13
(v7)陈

定义: 图中的点用v表示，边用e表示。对每条边可用它
所连接的点表示，记作：e1=[v1,v1]; e2=[v1,v2];
树是图论中结构最简单但又十分重要的图。在自然和社会领 域应用极为广泛。 例6.2 乒乓求单打比赛抽签后，可用图来表示相遇情况，如 下图所示。
运动员 A
B C
D
E
F G
H

例6.3 某企业的组织机构图也可用树图表示。
厂长
人事科
财务科
总工 程师
生产副 厂长
经营副 厂长
开发科
技术科
生产科
设备科
供应科
动力科
e2
(v1) 赵
e1
e3
e4 孙(v3) 李(v4)
周(v5)
图6-2
e5 吴(v6) 陈(v7)
(v2)钱
如果我们把上面例子中的“相互认识”关系改为“认识” 的关系，那么只用两点之间的联线就很难刻画他们之间的关 系了，这是我们引入一个带箭头的联线，称为弧。图6-3就是 一个反映这七人“认识”关系的图。相互认识用两条反向的 弧表示。
端点,关联边,相邻 若有边e可表示为e=[vi,vj]，称vi和
e2 v2 e6 e1 e4 v1 e3 v3 e8
vj是边e的端点，反之称边e为点vi
或vj的关联边。若点vi、vj与同一条 边关联，称点vi和vj相邻；若边ei和
e5
e7

运筹学知识点总结

运筹学知识点总结

运筹学：应用分析、试验、量化的方法，对经济管理系统中人力、物力、财力等资源进行统筹安排，为决策者提供有依据的最优方案，以实现最有效的管理。

第一章、线性规划的图解法1.基本概念线性规划：是一种解决在线性约束条件下追求最大或最小的线性目标函数的方法。

线性规划的三要素：变量或决策变量、目标函数、约束条件。

目标函数：是变量的线性函数。

约束条件：变量的线性等式或不等式。

可行解：满足所有约束条件的解称为该线性规划的可行解。

可行域：可行解的集合称为可行域。

最优解：使得目标函数值最大的可行解称为该线性规划的最优解。

唯一最优解、无穷最优解、无界解（可行域无界）或无可行解（可行域为空域）。

凸集：要求集合中任意两点的连线段落在这个集合中。

等值线：目标函数z，对于z的某一取值所得的直线上的每一点都具有相同的目标函数值，故称之为等值线。

松弛变量：对于“≤”约束条件，可增加一些代表没使用的资源或能力的变量，称之为松弛变量。

剩余变量：对于“≥”约束条件，可增加一些代表最低限约束的超过量的变量，称之为剩余变量。

2.线性规划的标准形式约束条件为等式（=）约束条件的常数项非负（b j≥0）决策变量非负（x j≥0）3.灵敏度分析：是在建立数学模型和求得最优解之后，研究线性规划的一些系数的变化对最优解产生什么影响。

4.目标函数中的系数c i的灵敏度分析目标函数的斜率在形成最优解顶点的两条直线的斜率之间变化时，最优解不变。

5.约束条件中常数项b i的灵敏度分析对偶价格：约束条件常数项中增加一个单位而使最优目标函数值得到改进的数量。

当某约束条件中的松弛变量（或剩余变量）不为零时，这个约束条件的对偶价格为零。

第二章、线性规划问题在工商管理中的应用1.人力资源分配问题（P41）设x i为第i班次开始上班的人数。

2.生产计划问题（P44）3.套材下料问题（P48）下料方案表（P48）设x i为按各下料方式下料的原材料数量。

4.配料问题（P49）设x ij为第i种产品需要第j种原料的量。

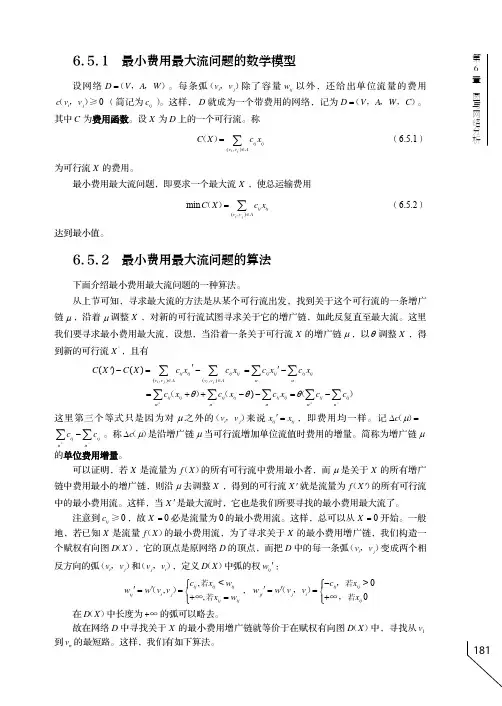

最小费用最大流问题的算法_运筹学_[共7页]

最小费用最大流问题的算法_运筹学_[共7页]

∑ ∑ cij − cij 。称 Δ（c μ）是沿增广链 μ 当可行流增加单位流值时费用的增量。简称为增广链 μ
u+
u−
的单位费用增量。
可以证明，若 X 是流量为 （f X）的所有可行流中费用最小者，而 μ 是关于 X 的所有增广
链中费用最小的增广链，则沿 μ 去调整 X ，得到的可行流 X ′ 就是流量为 （f X ′）的所有可行流
中的最小费用流。这样，当 X ′ 是最大流时，它也是我们所要寻找的最小费用最大流了。
注意到 cij ≥ 0 ，故 X = 0 必是流量为 0 的最小费用流。这样，总可以从 X = 0 开始。一般 地，若已知 X 是流量 （f X）的最小费用流，为了寻求关于 X 的最小费用增广链，我们构造一
个赋权有向图 D（X），它的顶点是原网络 D 的顶点，而把 D 中的每一条弧（vi，v j）变成两个相
反方向的弧（vi，v j）和（vj，vi），定义 D（X）中弧的权 wij′ ：
wij′
=
w（′ vi
,v j）=
⎧⎪⎨⎪⎩c+i∞j ,若,若xijxi<j =wwij ij
，
w
′
ji
=
w（′ v
j，vi）=
⎨⎪⎩⎧⎪+−∞cij，，若若xxijij
> 0
0
在 D（X）中长度为 +∞ 的弧可以略去。
故在网络 D 中寻找关于 X 的最小费用增广链就等价于在赋权有向图 D（X）中，寻找从 v1 到 vn 的最短路。这样，我们有如下算法。
第 6章 图 与 网 络 分 析
181
运
筹
Step1 确定初始可行流 X (0) = 0 ，令 k := 0 ；

运筹学最小费用最大流流问题

运筹学最小费用最大流流问题

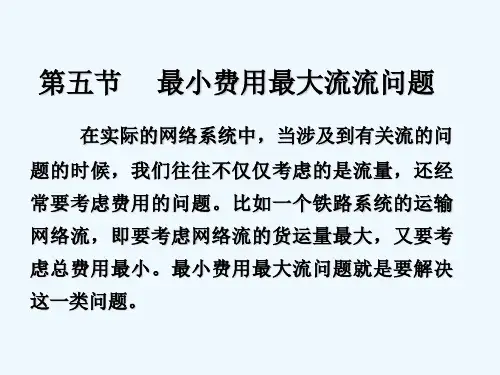

第五节 最小费用最大流流问题
在实际的网络系统中，当涉及到有关流的问 题的时候，我们往往不仅仅考虑的是流量，还经 常要考虑费用的问题。比如一个铁路系统的运输 网络流，即要考虑网络流的货运量最大，又要考 虑总费用最小。最小费用最大流问题就是要解决 这一类问题。
最小费用最大流问题提法:
设一个网络G=（V，E，C），对于每一个弧(vi ,vj )∈E ,给 定容量cij外，还给出单位流量的费用dij 0 ，网络记为 G=（V，E，C，d）。网络系统的最小费用最大流问题，
bij bij
我们将 bij bij 叫做这条增广链的费用。
结论：如果可行流 f 在流量为w(f )的所有可行流中 的费用最小，并且 是关于f 的所有增广链中的费
用最小的增广链，那么沿增广链μ调整可行流f，得
到的新可行流f ’ ，也是流量为w(f ’)的所有可行流中 的最小费用流。依次类推，当 f ’ 是最大流时，就是 所要求的最小费用最大流。
对偶算法基本思路：
零流f ={0}是流量为0的最小费用流。一般地，寻求最小 费用流，总可以从零流f ={0}开始。下面的问题是：如果 已知f 是流量为w(f)的最小费用流，那么就要去寻找关于 f 的最小费用增广链，用最大流的方法将f(0)调整到f(1)， 使f(1)流量为w(f(0))+θ，且保证f(1)在w(f(0))+θ流量下的
(5, 2)
(4, 2)
v2 (10, 3) v3
v1
(7, 1)
解：（(110）, 4取) 初始可行流(2,为6)零流f
(cij, dij) (0)v=t{0},构造赋权
有 (vs
向vs图 L(f(0)), 用
,v2 ,v1(,8v,t)1,)如图

运筹学第八章--图与网络分析-胡运权

运筹学第八章--图与网络分析-胡运权
运筹学
赵明霞山西大学经济与管理学院
2
第八章 图与网络分析
图与网络的基本概念 树 最短路问题 最大流问题 最小费用最大流问题
3
柯尼斯堡七桥问题
欧拉回路：经过每边且仅一次 厄尼斯堡七桥问题、邮路问题哈密尔顿回路：经过每点且仅一次 货郎担问题、快递送货问题
例8-9
28
基本步骤标号T(j)→P(j)

29
2017/10/26
30
最长路问题例8-10（7-9）设某台新设备的年效益及年均维修费、更新净费用如表。试确定今后5年内的更新策略，使总收益最大。
役龄项目
0
1
2
3
4
5
效益vk(t)
5
4.5
4
3.75
3
2.5
14
15
柯尼斯堡七桥问题
欧拉回路：经过每边且仅一次 厄尼斯堡七桥问题、邮路问题 充要条件：无向图中无奇点，有向图每个顶点出次等于入次
16
第二节 树
树是图论中的重要概念，所谓树就是一个无圈的连通图。
图8-4中，(a)就是一个树，而(b)因为图中有圈所以就不是树， (c)因为不连通所以也不是树。
7
G=(V,E)关联边(m)：ei端（顶）点(n)：vi, vj点相邻(同一条边)： v1, v3边相邻(同一个端点)：e2, e3环：e1多重边： e4, e5
8
简单图：无环无多重边
多重图：多重边
9
完全图：每一对顶点间都有边（弧）相连的简单图
10
次（d）：结点的关联边数目d(v3)=4，偶点d(v2)=3，奇点d(v1)=4d(v4)=1，悬挂点e6, 悬挂边d(v5)=0，孤立点
（一）线性(整数)规划法

运筹学-图与网络模型以及最小费用最大流(高级课堂)

运筹学-图与网络模型以及最小费用最大流(高级课堂)

v4
v5
高等课堂 7
图与网络的基本概念与模型
环, 多重边, 简单图
e1
如果边e的两个端点相重，称该边为 环。如右图中边e1为环。如果两个点 v2
e2
e4 v1e3
v3
之间多于一条，称为多重边，如右图
e5
中的e4和e5，对无环、无多重边的图
e6
e7
e8
称作简单图。
v4
v5
高等课堂 8
图与网络的基本概念与模型
的长度（单位：公里）。
17
v2
5
6
15
6 v4
V1
（甲地）
43
10
4
4
2
v5
v6
解：这是一个求v3无向图的最短路的问题。可以把无向图的每一边
（vi,vj）都用方向相反的两条弧（vi,vj）和（vj,vi）代替，就化为有向图，
即可用Dijkstra算法来求解。也可直接在无向图中用Dijkstra算法来求解。
最短路问题
最短路问题：对一个赋权的有向图D中的指定的两个点Vs和Vt找 到一条从 Vs 到 Vt 的路，使得这条路上所有弧的权数的总和最小， 这条路被称之为从Vs到Vt的最短路。这条路上所有弧的权数的总 和被称为从Vs到Vt的距离。
• 求最短路有两种算法:
狄克斯屈拉(Dijkstra)（双标号）算法 逐次逼近算法
• 图论中图是由点和边构成，可以反映一些对象之间的关系。 • 一般情况下图中点的相对位置如何、点与点之间联线的长短曲
直，对于反映对象之间的关系并不是重要的。
图的定义(P230)
若用点表示研究的对象，用边表示这些对象之间的联系，则图 G可以定义为点和边的集合，记作：

最小费用最大流问题

最小费用最大流问题

近似算法和启发式算法
要点一
近似算法
近似算法是一种用于求解NP-hard问题的有效方法，它可 以在多项式时间内找到一个近似最优解。最小费用最大流 问题的近似算法包括Ford-Fulkerson算法、EdmondsKarp算法等。
要点二
启发式算法
启发式算法是一种基于经验或直观的算法，它可以在合理 的时间内找到一个近似最优解。最小费用最大流问题的启 发式算法包括基于增广路径的算法、基于贪婪的算法等。
研究如何将最小费用最大流问题 应用于计算机科学领域，例如计 算机网络、云计算等。
物理学
研究如何借鉴物理学中的理论和 思想，解决最小费用最大流问题， 例如利用流体动力学中的思想来 研究网络中的流。
谢谢观看
Hale Waihona Puke 06未来研究方向和展望算法优化和改进
动态规划算法
研究如何优化动态规划算法，减少时间复杂度 和空间复杂度，提高求解效率。
近似算法
研究近似算法，在保证求解质量的前提下，提 高求解速度。
并行计算和分布式计算
研究如何利用并行计算和分布式计算技术，加速最小费用最大流问题的求解。
新的问题定义和模型
考虑更复杂的情况
和技术。
有界容量和无界容量
总结词
有界容量和无界容量是指在网络中节点之间 的容量是否有限制。
详细描述
在最小费用最大流问题中，如果节点之间的 容量有限制，即为有界容量问题；如果节点 之间的容量没有限制，即为无界容量问题。 有界容量问题可以通过增广路径算法、预流 推进算法等求解，而无界容量问题则需要采
用其他算法和技术进行求解。
算法概述
最小费用最大流问题是一种网络流问 题，旨在在给定有向图中寻找一条路 径，使得从源节点到汇点之间的总流 量最大，同时满足每个节点的流入量 等于流出量，以及每条边的容量限制。

运筹学第6章 图与网络

运筹学第6章 图与网络

也就是说| V1 |必为偶数。
定理6.2有学者也称作定理6.1的推论。根据定理6.2，握手定理也可以 表述为，在任何集体聚会中，握过奇次手的人数一定是偶数个。
12 该课件的所有权属于熊义杰
另外，现实中不存在面数为奇数且每个面的边数也是奇数的多面 体，如表面为正三角形的多面体有4个面，表面为正五边形的多面体有 12个面等等，也可以用这一定理予以证明。因为在任意的一个多面体 中， 当且仅当两个面有公共边时，相应的两顶点间才会有一条边，即 任意多面体中的一个边总关联着两个面。所以，以多面体的面数为顶
v j V2
(m为G中的边数）
因式中 2m 是偶数， d (v j ) 是偶数，所以 d (vi ) 也必为偶数
v j V2
vi V1
( 两个同奇同偶数的和差必为偶数 ), 同时,由于 d (vi ) 中的每个加数 d (vi )
均为奇数,因而 d (vi ) 为偶数就表明, d (vi ) 必然是偶数个加数的和 ,
图论、算法图论、极值图论、网络图论、代数图论、随机图论、 模糊图论、超图论等等。由于现代科技尤其是大型计算机的迅 猛发展，使图论的用武之地大大拓展，无论是数学、物理、化 学、天文、地理、生物等基础科学，还是信息、交通、战争、 经济乃至社会科学的众多问题．都可以应用图论方法子以解决。
1976年，世界上发生了不少大事，其中一件是美国数学家 Appel和Haken在Koch的协作之下，用计算机证明了图论难题— —四色猜想(4CC)：任何地图，用四种颜色，可以把每国领土染 上一种颜色，并使相邻国家异色。4CC的提法和内容十分简朴， 以至于可以随便向一个人(哪怕他目不识丁)在几分钟之内讲清 楚。1852年英国的一个大学生格思里(Guthrie)向他的老师德·摩 根(De Morgan)请教这个问题，德·摩根是当时十分有名的数学家， 他不能判断这个猜想是否成立，于是这个问题很快有数学界流 传开来。1879年伦敦数学会会员Kemple声称，证明了4CC成立， 且发表了论文。10年后，Heawood指出了Kemple的证明中

运筹学最大流问题

运筹学最大流问题
最小割是这些路中的咽喉部分, 其容量最小,
它决定了整个网络的最大通过能力。
四、最大匹配问题
|M |表示集合M中M的边数。
一个图的最大匹配中所含边数是确定的, 但匹配方案可以不同。
定义23 二部图G=(X,Y,E), M是边集E的子集, 若M中的任意
若不存在另一匹配M1, 使得|M1|>|M|, 则称M为最大匹配.
x5
y1x3y2x2y3x1
y4
x4
y5
x5
y1
x3
y2
x2
y3
x1
y4
x4
y5
vs
vt
1
1
1
1
1
1
1
1
1
1
1
1
如图，要求设计一个方案，使量多的人能就业。
(1,3)
(2,4)
(4,3)
(1,2)
(3,2)
(3,t)
(2,4)
(3,t)
(4,3)
(4,t)
(1,3)
(3,t)
15
(4,t)
21
17
18
19
24
14
25
15
割
容量
4-3、最大流-最小割定理
定理
定理2 (最大流-最小割定理) 任一网络G中, 从vs 到 vt 的
定义
设 f 为网络G=(V, E, C)的任一可行流, 流量为W ,
未标号点集合为 S = {v1, v2, v4, v5, v6, v7}
割集(S, S )= {(vs, v1), (vs, v2), (v3, v6)}
割集容量
可得到一个最小割. 见图中虚线.

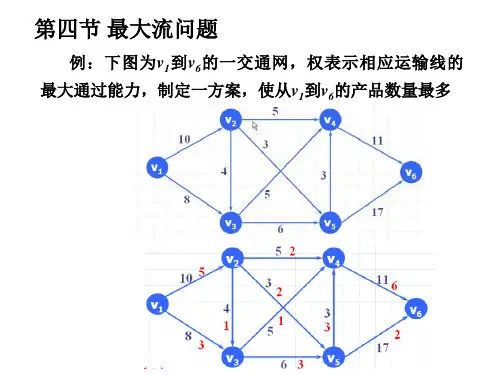

运筹学：第2章 图与网络分析 第4节 最大流

运筹学：第2章 图与网络分析 第4节 最大流

v2
13 (5)
6(3)
v5
9 (5)
5 (2)
v1
4 (1) 5 (2)
v4
9 (3)
v3
5 (0)
4 (2) 4 (1)
v6
v7
10 (1)
设 V1 v1 , v2 , v5 ，V2 v3 , v4 , v6 , v7 则截集为
(V1,V2 ) (v1v3 ), (v2 , v4 ), (v5 , v7 ) 截量为24

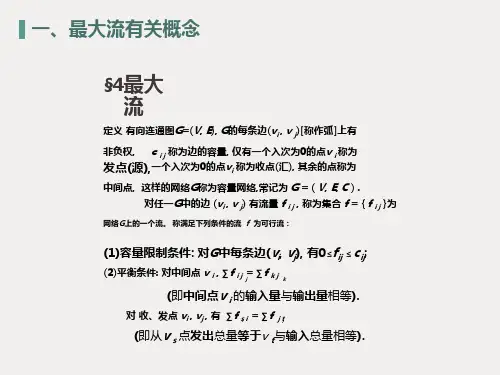

凡与u方向相同的称为正向弧； 凡与u方向相反的称为反向弧； 其集合分别用u+和u-表示。 f 是一个可行流，如果满足：
0 fi j ci j 0 fi j ci j
(vi , vj ) 即μ+中的每一条弧都是非饱和弧 (vi , vj ) 即μ-中的每一条弧都是非零流弧
则称 u为从vs到vt 的关于f 的一条增广链。
是一个（V，A，C），vs为始点，vt为终点。如 果把V分成两个非空集合V1 ,V2(V1 V2 ,V1 V2 V )
使vs V1 ,vt V2 ，则所有始点属于V1 ，而终点属于 V2的 弧的集合，称为D的截集,记作 (V1 ,V2。) 截集(V1 ,V2)中所有弧的 容量之和，称为这个截集的截量，记为C(V1,V2) 。
2 ．把节点集V分成VA ：已标号点集
VB ：未标号点集
3．考虑所有这样的弧(vi ，vj) 或(vj，vi ) ，其中vi VA，v j VB
若该弧为
（1）流出未饱弧，那么给vj标号(θj, vi) ，其中： θj=cij-fij
（2）流入非零弧，那么给vj标号(θj, -vi) ，其中： θj=fij 4．重复步骤2，3，直到vt被标号或标号过程无法进行下去 ，则标号结束。

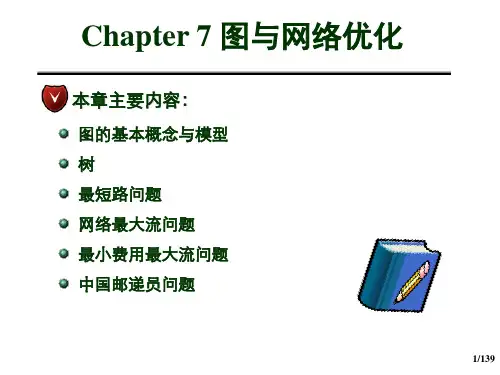

运筹学-第7章-图与网络优化
