快速生成树rstp配置实验总结快速生成树(Rapid Spanning Tree Protocol,RSTP)是一种用于构建以太网的冗余拓扑的协议。
它是IEEE 802.1w标准中定义的一种快速生成树协议,相对于传统的生成树协议STP(Spanning Tree Protocol),RSTP具有更快的收敛时间和更高的效率。
在进行RSTP配置实验之前,首先需要了解RSTP的基本原理和工作方式。
RSTP通过选择一个主端口和备用端口来构建快速生成树,主端口用于转发数据,备用端口则处于阻塞状态以备份主端口。
当主端口发生故障或链路出现变化时,备用端口会迅速切换为主端口,以保证网络的连通性和冗余。
RSTP通过发送BPDU(Bridge Protocol Data Unit)消息来交换拓扑信息,并利用端口优先级和端口状态来选择主备端口。
在实际配置过程中,首先需要确保网络中的所有交换机都支持RSTP 协议。
然后,通过登录交换机的管理界面或命令行界面,进入交换机的配置模式。
接下来,按照以下步骤进行RSTP配置:1. 配置全局RSTP参数:设置全局RSTP参数,包括优先级、Hello 时间和最大转发延迟等。
优先级用于选择根交换机,Hello时间用于控制BPDU消息的发送频率,最大转发延迟用于控制端口状态的转换速度。
2. 配置端口RSTP参数:对每个端口进行RSTP参数的配置,包括端口优先级、端口类型和端口状态等。
端口优先级用于选择主备端口,端口类型可以设置为指定端口、非指定端口或备用端口,端口状态可以设置为指定端口、非指定端口、备用端口、阻塞端口或禁用端口。
3. 配置RSTP实例:将交换机的端口划分为多个RSTP实例,可以根据网络的需求进行相应的配置。
每个RSTP实例都有一个唯一的标识符,用于区分不同的实例。
4. 配置RSTP根交换机:选择一个交换机作为RSTP的根交换机,根交换机具有最高的优先级,负责控制整个网络的拓扑。
最小生成树问题的AMPL实际案例导言在图论中,最小生成树指的是在一个连接了所有节点的图中,找到一棵权重之和最小的树。
最小生成树问题被广泛应用于网络设计、电路布线、城市规划等领域。
AMPL(A Mathematical Programming Language)是一种用于数值分析和优化的高级建模语言。
本文将通过一个具体的案例,探讨如何使用AMPL解决最小生成树问题。
案例背景假设我们有一个城市网络,城市之间通过道路连接。
我们希望使用最小的成本来连接所有城市,以便人们可以在城市之间通行。
问题分析我们可以将城市网络表示为一个带权重的图,其中城市是节点,道路是边,道路的权重表示建造和维护道路的成本。
我们的目标是找到一个最小生成树,即在图中选择一些边,使得所有的城市都能够通过这些边连通,并且这些边的权重之和最小。
数学建模为了使用AMPL解决最小生成树问题,我们需要将问题建模成一个线性规划模型。
首先,我们定义一些变量: - x ij表示边(i,j)是否被选择,如果被选择则取值为1,否则取值为0。
- c ij表示边(i,j)的权重。
然后,我们需要定义一些约束条件: - 每个城市必须通过某条边连接到最小生成=1,其中j表示与城市i相连的边树中的其他城市。
对于每个城市i,我们有∑x ijj(i,j)。
- 最小生成树中不能形成环。
对于每个子集S,使得S中的城市通过(i,j)连≤|S|−1。
接到最小生成树中的其他城市,我们有∑x ij(i,j)⊆S最后,我们需要定义目标函数: - 目标函数是最小化边的权重之和。
我们有min∑c ijx ij。
i,jAMPL代码下面是用AMPL建模的代码:set Cities; # 定义城市集合param c{Cities, Cities} >= 0; # 定义边的权重矩阵var x{Cities, Cities} binary; # 是否选择边minimize Total_Cost: sum{i in Cities, j in Cities} c[i,j] * x[i,j];subject to Connectedness{i in Cities}:sum{j in Cities} x[i,j] = 1;subject to No_Cycles{S in subset(Cities)}:sum{(i,j) in (S cross S)} x[i,j] <= card(S) - 1;结果分析通过运行AMPL代码,我们可以得到最小生成树的解。
实验五快速生成树配置实验目标理解生成树协议工作原理;掌握快速生成树协议RSTP基本配置方法;实验背景学校为了开展计算机教学和网络办公,建立的一个计算机教室和一个校办公区,这两处的计算机网络通过两台交换机互联组成内部校园网,为了提高网络的可靠性,作为网络管理员,你要用2条链路将交换机互连,现要求在交换机上做适当配置,是网络避免环路。
技术原理生成树协议(spanning-tree),作用是在交换网络中提供冗余备份链路,并且解决交换网络中的环路问题;生成树协议是利用SPA算法,在存在交换机环路的网络中生成一个没有环路的属性网络,运用该算法将交换网络的冗余备份链路从逻辑上断开,当主链路出现故障时,能够自动的切换到备份链路,保证数据的正常转发。
生成树协议版本:STP、RSTP(快速生成树协议)、MSTP(多生成树协议)。
生成树协议的特点收敛时间长。
从主要链路出现故障到切换至备份链路需要50秒时间。
快速生成树在生成树协议的基础上增加了两种端口角色,替换端口或备份端口,分别作为根端口和指定端口。
当根端口或指定端口出现故障时,冗余端口不需要经过50秒的收敛时间,可以直接切换到替换端口或备份端口,从而实现RSTP协议小于1秒的快速收敛。
实验步骤新建packet tracer拓扑图默认情况下STP协议是启用的。
通过两台交换机之间传送BPDU协议数据单元。
选出跟交换机、根端口等,以便确定端口的转发状态。
图中标记为黄色的端口处于block堵塞状态。
设置RSTP。
查看交换机show spanning-tree状态,了解跟交换机和根端口情况。
通过更改交换机生成树的优先级spanning-tree vlan 10 priority 4096可以变化跟交换机的角色。
测试。
当主链路处于down状态时候,能够自动的切换到备份链路,保证数据的正常转发。
实验设备Switch_2960 2台;PC 2台;直连线(各设备互联)PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.1.3Submask: 255.255.255.0Gateway: 192.168.1.1S1enshow spanning-treeconf thostname S1int fa 0/10switchport access vlan 10exitint rang fa 0/1 - 2switchport mode trunkexitspanning-tree mode rapid-pvst endS2enconf thostname S2int fa 0/10switchport access vlan 10 exitint range fa 0/1 - 2 switchport mode turnkexitspanning-tree mode rapid-pvst endshow spanning-treePC1ipconfigping -t 192.168.1.3S2enconf tint fa 0/1shut(查看PC1的ping情况是否正常)。
某企业大厦网络防止环路说明1、现有问题:目前某企业大厦网络拓扑图如下:整网采用核心交换机Z8905通过三层路由下联接入交换机Z5252,当前存在一个严重并且反复出现的问题:用户在桌面将同一根网线插入相邻网口,造成网络环路,故障交换机瞬间宕机并且断网,交换机下联的所有用户无法上网。
并且,需要网络运维人员去整个办公区逐个查找桌面网口,无法及时追踪当事人,如果不能及时排查,造成的后果也较为严重。
以往故障记录如下图所示:2、解决方法:(1)解决办法:经过分析,spanning-tree生成树技术可以解决上述问题;(2)原理:使用二层网络技术——生成树技术(spanning-tree),STP是标准的协议,并不是某个厂商(思科、华为、中兴)专有的。
在交换机中启用生成树功能后,可以实现:在一个网络(vlan)中,生成树由根交换机、非根交换机组成,所有交换机的网口包含根端口、指派端口、非指派端口。
所有网口分为关闭、阻塞、监听、学习、转发5种状态。
一旦一个稳定正常的网络中,加入了非法交换机,会引起生成树的重新计算。
并且阻塞发送bpdu报文的端口。
我们可以利用bpdu保护的功能,将网络中所有交换机的接入 access端口配置为生成树中的边缘端口,并且设置交换机边缘端口检测到bpdu报文时,自动shutdown,以达到保护网络,防止环路的效果。
bpdu报文:网桥协议数据单元(Bridge Protocol Data Unit)。
是一种生成树协议问候数据包。
网上摘抄——“MSTP与STP/RSTP一脉相承,三者有很好的兼容性。
在同一个域内的交换机将互相传播和接收不同生成树实例的配置消息,保证所有生成树实例的计算在全域内进行;而不同域的交换机仅仅互相传播和接收CIST生成树的配置消息,MSTP协议利用CIST保证全网络拓扑结构的无环路存在,也是利用CIST保持了同STP/RSTP的向上兼容,因此从外部来看,一个MSTP域就相当于一个交换机,对不同的域、STP、RSTP交换机是透明的。
最小生成树题目 最小生成树是图论中的一个重要概念,被广泛应用于路由算法、网络设计、电力传输等领域。
最小生成树问题可以简单描述为:给定一个连通图,选择一些边使得图中所有节点都能够连接,并且总边权之和最小。
最小生成树题目是在解决最小生成树问题时所遇到的具体情境。
以下通过分析两个不同的最小生成树题目,来理解最小生成树算法的应用。
题目1:某城市的道路规划 假设一个城市有多个地区,每个地区之间需要建立道路来连接。
已知每条道路的长度,在保证每个地区都能连通的情况下,设计一个道路规划方案,使得总道路长度最小。
解题思路: 1、首先,根据题目中给出的道路长度,建立一个无向带权图。
其中,每个地区对应图的节点,道路对应图的边,道路长度对应边的权值。
2、通过使用Kruskal或Prim算法,从这个带权图中构建最小生成树,即选取一些道路使得所有地区连通,并且这些道路的权值之和最小。
3、最小生成树即为最优的道路规划方案,输出最小生成树的边集合即可。
题目2:电力传输网络设计 某地区有多个居民点,需要建立电力传输网络来确保每个居民点都能接收到电力供应。
已知每个居民点之间建立电力线路的成本,在保证每个居民点都能接收到电力供应的情况下,设计一个电力传输网络,使得总成本最小。
解题思路: 1、根据题目给出的电力线路成本,建立一个带权完全图。
其中,每个居民点对应图的节点,电力线路对应图的边,电力线路成本对应边的权值。
2、通过使用Kruskal或Prim算法,从这个带权图中构建最小生成树,即选取一些电力线路使得所有居民点都能接收到电力供应,并且这些电力线路的成本之和最小。
3、最小生成树即为最优的电力传输网络设计方案,输出最小生成树的边集合即可。
最小生成树问题是一个经典的优化问题,通过构建最小生成树,我们可以找到图中连接所有节点的最优边集合。
在实际应用中,最小生成树算法可以帮助我们进行有效的资源分配、网络规划等决策。
总体来说,最小生成树题目涉及到图的建模和优化算法的运用。
交换机配置教程之生成树协议STP如何防止环路曾经有过一篇文章是关于介绍如果企业只使用一台交换机来组网,就会存在单点故障,如果交换机坏了,此时的几个模块之间都无法进行正常的工作,客户机不能访问服务器,不能连接internet,不能访问打印机,也就是一点发生故障,则整网络无法正常工作。
所以在一般的交换式网络中,我们都需要对交换机进行冗余,但是引入冗余又会发生一个问题,一个很严重的问题,就是网络环路。
那么网络环路会带来广播风暴、多重复数据帧、MAC地址表不稳定等因素。
那么大家可以看到网络环路的问题确实不小,解决方法就是利用生成树协议STP。
Spanning-Tree Protocol:简称为STP,该协议可应用于环路网络,通过一定的算法实现路径冗余,同时将环路修剪成无环路的树型网络,从而避免报文在环路网络中“长生不老”。
以太网交换所所实现的快速生成树协议RSTP(Rapid Spanning Tree Procotol)是生成树协议的优化版,其“快速”体现在根端口和指定端口进入转发状态的延时在某种条件下大大缩短,从而缩短了网络拓扑稳定所需要的时间。
MSTP(Multiple Spanning Tree Procotol)是多生成树协议的缩写,该协议兼容STP和RSTP。
咱们来详细介绍一下STP:STP是为克服冗余网络中透明桥接的问题而创建的,目的是通过协商一条到根网桥的无环路径来避免和消除网络中的环路,它通过判定网络中存在环路的地方并动态阻断冗余链路来实现这个目的。
通过这种方式,它确保到每个目的地都只有一个路径,所以永远都不会产生环路。
将环路中的一个次优接口设置在Block(阻止)状态,从而将环路打破。
注意,仅仅是该接口设置为Block 状态,仅仅是一个状态,而不是真正的将此接口关闭。
因为一旦网络中其他链路出现了问题,这个被block 的接口还可以还原为forwarding(转发)状态。
如图所示:基本思想:在此把每个交换机称为网桥,所以我们在介绍的时候,如果讲到网桥,就知道是指的交换机就可以了。

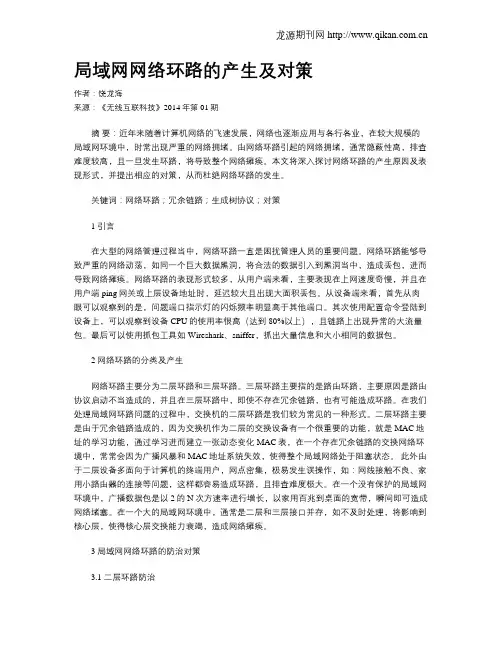

局域网网络环路的产生及对策作者:饶龙海来源:《无线互联科技》2014年第01期摘要:近年来随着计算机网络的飞速发展,网络也逐渐应用与各行各业,在较大规模的局域网环境中,时常出现严重的网络拥堵。
由网络环路引起的网络拥堵,通常隐蔽性高,排查难度较高,且一旦发生环路,将导致整个网络瘫痪。
本文将深入探讨网络环路的产生原因及表现形式,并提出相应的对策,从而杜绝网络环路的发生。
关键词:网络环路;冗余链路;生成树协议;对策1 引言在大型的网络管理过程当中,网络环路一直是困扰管理人员的重要问题。
网络环路能够导致严重的网络动荡,如同一个巨大数据黑洞,将合法的数据引入到黑洞当中,造成丢包,进而导致网络瘫痪。
网络环路的表现形式较多,从用户端来看,主要表现在上网速度奇慢,并且在用户端ping网关或上层设备地址时,延迟较大且出现大面积丢包。
从设备端来看,首先从肉眼可以观察到的是,问题端口指示灯的闪烁频率明显高于其他端口。
其次使用配置命令登陆到设备上,可以观察到设备CPU的使用率很高(达到80%以上),且链路上出现异常的大流量包。
最后可以使用抓包工具如Wireshark、sniffer,抓出大量信息和大小相同的数据包。
2 网络环路的分类及产生网络环路主要分为二层环路和三层环路。
三层环路主要指的是路由环路,主要原因是路由协议启动不当造成的,并且在三层环路中,即使不存在冗余链路,也有可能造成环路。
在我们处理局域网环路问题的过程中,交换机的二层环路是我们较为常见的一种形式。
二层环路主要是由于冗余链路造成的,因为交换机作为二层的交换设备有一个很重要的功能,就是MAC地址的学习功能,通过学习进而建立一张动态变化MAC表,在一个存在冗余链路的交换网络环境中,常常会因为广播风暴和MAC地址系统失效,使得整个局域网络处于阻塞状态。
此外由于二层设备多面向于计算机的终端用户,网点密集,极易发生误操作,如:网线接触不良、家用小路由器的连接等问题,这样都容易造成环路,且排查难度极大。
《网络原理与技术实验》实验报告实验名称:利用三层交换机实现VLAN间路由,快速生成树配置评分:________班级:学号:姓名:利用三层交换机实现VLAN间路由实验目的:1.掌握交换机Tag VLAN的配置2.掌握三层交换机基本配置方法;3.掌握三层交换机VLAN路由的配置方法;4.通过三层交换机实现VLAN间相互通信;实验原理:三层交换机具备网络层的功能,实现VLAN相互访问的原理是:利用三层交换机的路由功能,通过识别数据包的IP地址,查找路由表进行选路转发,三层交换机利用直连路由可以实现不同VLAN 之间的相互访问。
三层交换机给接口配置IP地址。
采用SVI(交换虚拟接口)的方式实现VLAN 间互连。
SVI是指为交换机中的VLAN创建虚拟接口,并且配置IP地址。
实验拓扑图:实验步骤:新建packet tracer拓扑图(1)在二层交换机上配置VLAN2、VLAN3,分别将端口2、端口3划分给VLAN2、VLAN3。
(2)将二层交换机与三层交换机相连的端口fa 0/1都定义为tag Vlan模式。
(3)在三层交换机上配置VLAN2、VLAN3,此时验证二层交换机VLAN2、VLAN3下的主机之间不能相互通信。
(4)设置三层交换机VLAN间的通信,创建VLAN2,VLAN3的虚接口,并配置虚接口VLAN2、VLAN3的IP地址。
(5)查看三层交换机路由表。
(6)将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。
PC1和PC2的配置:PC1exitinterface vlan 3ip address 192.168.2.1 255.255.255.0no shutdownendshow ip routeshow vlanPC3 Ping PC1Ping 192.168.1.2 可以ping通PC3 Ping PC2Ping 192.168.2.2 不可以ping通PC3 S2960S3560(7)验证二层交换机VLAN2,VALN3下的主机之间可以相互通信。
局域网环路分析一、概括局域网环路分析是计算机网络维护和管理中一项重要的任务。
环路是指在网络拓扑中,由于配置错误或其他原因,导致数据包在局域网内无限循环,无法正常传输的现象。
环路的存在不仅会影响网络性能,导致网络拥堵和延迟,还可能引发广播风暴,对网络设备造成损害。
及时发现和解决局域网环路问题对于保障网络稳定运行至关重要。
环路分析通常涉及对网络拓扑结构、设备配置、数据流等方面的检查。
通过收集网络设备的日志信息、分析网络流量、使用网络诊断工具等方法,可以定位环路产生的位置和原因。
一旦环路被识别,可以采取相应的措施进行修复,如重新配置网络设备、调整网络拓扑结构等,以消除环路,恢复网络正常通信。
在局域网环路分析中,需要综合考虑网络规模、设备类型、网络拓扑结构等因素。
对于大型复杂的网络,环路分析可能更加复杂和耗时。
在进行环路分析时,需要制定详细的计划,明确分析的目标和方法,并充分利用各种资源和技术手段,以提高分析效率和准确性。
局域网环路分析是保障网络稳定运行的重要环节。
通过有效的环路分析,可以及时发现和解决网络问题,提高网络性能和可靠性。
1. 局域网环路的概念和定义局域网(Local Area Network,简称LAN)是指在一个有限地理范围内,将计算机、外设和其他通信设备互联起来的计算机网络。
在这个网络中,设备之间可以直接通信,无需通过公共通信网络。
环路则是指在网络拓扑中,由于某种原因(如配置错误、物理链路故障等)导致数据在传输过程中形成闭环,使得数据在网络中反复传输,无法正常到达目的地。
局域网环路是一种特殊的网络状态,其定义是指在网络中,由于配置错误或其他原因,导致数据包在传输过程中形成闭环,从而在网络中反复传输,无法正确到达目的地。
这种情况会导致网络性能严重下降,影响网络的正常运行。
环路可能是由于物理链路故障、网络配置错误、网络拓扑变更等多种原因引起的。
局域网环路不仅会导致网络性能下降,还可能引发其他严重问题。
网络环路网络环路也分为第二层环路和第三层环路,所有环路的形成都是由于目的路径不明确导致混乱而造成的,例如第二层,一个广播信息经过两个交换机的时候会不断恶性循环的产生广播,造成环路,而第三层环路则是原路由意外不能工作,造成路由通告错误,形成一个恶性循环例子:网络192.168.0.0/24--路由1--路由2正常192.168.0.0/24网络被路由1通告到路由2,当网络出问题不能达到的时候,路由1把192.168.0.0/24路由信息删除,但是路由2通告给了路由1,让路由1误以为路由2的那边能达到192.168.0.0/24网络,结果造成恶性循环(例子建立在RIP,IGRP等路由协议下,只有这两个协议会造成第三层环路)网络的二层环路通常在发生办公区域移动或者网络节点比较密集的环境中,因为网络跳线的两端的水晶头为一致的,并没有区分是接Hub/switch或者PC的,导致接入的随意性比较大,从而给使用者造成可以随意将网络跳线同时接入到端口中,一旦发生这种问题就形成了环路,网络环路的危害非常大,重则导致一个公司的所有网络中断,轻则至少一片区域的网络中心,给公司生产和运作带来巨大的损失.传统的二层预防技术主要有STP(Spanning tree)来预防,STP在不断的修改和更新中,产生了诸如STP/RSTP/MSTP等多个版本,大家可根据各自的组网规划来选择应用,但是STP的配置复杂度,以及协议本身的开销通常都是网络管理人员比较头痛的事情。
虽然二层的物理环路在普通的办公室或网络节点并不密集的场景中并不多见,但是在诸如IT制造业或者学校实验室等网络节点密集型的企业,因为人员的流动性,网络节点的密集性,跳线两头RJ45的一致性,所以二层网络环路并不少见,STP在这种环境下多数不生效,无法很好的启用,因为STP与生产的控制程序或者实现程序存在有一定的问题,所以导致二层的网络环路在这类企业中成了一个隐患,定时炸弹一样,指不好什么时候爆发。
生成树协议STP和快速生成树协议RSTP的配置及原理生成树协议STP和快速生成树协议RSTP:生成树协议的由来:由于网络中会存在单点故障而导致网络无法访问,系统瘫痪,因此在网络中提供冗余链路即引入备份链路来解决单点故障问题,但是------这样做的好处是:减少单点故障,增加网络可靠性;缺点是:产生交换环路,会导致广播风暴、多帧复制、MAC地址表抖动。
因此生成树协议是为了提供冗余链路,解决环路问题(作用)。
生成树协议的原理:使冗余端口置于“阻塞状态”;网络中的计算机在通信时,只有一条链路生效;当原本的链路出现故障时,将处于“阻塞状态”的端口重新打开,从而确保网络连接稳定可靠。
实验目的:使网络在有冗余链路的情况下避免环路的产生,避免广播风暴等实验拓扑:配置过程:(此实验需要先配置再连线,只能在真实机上做)生成树协议STP:1.开启生成树协议:(A和B同)switchA#configure terminal 进入全局配置模式switchA(config)#spanning-tree 开启生成树协议2.设置生成树模式:(A和B同)switchA(config)#spanning-treemode stp !设置生成树模式为STP(802.1D)验证测试:验证生成树协议模式为802.1D3.验证生成树协议已经开启:(A和B同)switchA#showspanning-tree !显示交换机生成树的状态switchA#showspanning-tree interface fastEthernet 0/1 !显示交换机接口fastethernet0/1的状态switchA#showspanning-tree interface fastEthernet 0/2 !显示交换机接口fastethernet0/2的状态4.测试结果:C:\Users\pdsu>ping -t192.168.10.1正在Ping192.168.10.1 具有32 字节的数据:请求超时。
案例四快速生成树解决环路问题【背景描述】某学校为了开展计算机教学和网络办公,建立了一个计算机教室和一个校办公区,这两处的计算机网络通过两台交换机互连组成内部校园网,为了提高网络的可靠性,网络管理员用2条链路将交换机互连,现要在交换机上做适当的配置,使网络避免环路。
【实现功能】使网络有冗余链路的情况下避免环路的产生,避免广播风暴等。
【使用设备】【案例拓扑】【实现步骤】步骤1 交换机A的基本配置Switch>enSwitch#configure terminalSwitch(config)#hostname SwitchASwitchA(config)#vlan 10SwitchA(config-vlan)#name slaesSwitchA(config-vlan)#exitSwitchA(config)#interface fastEthernet 0/3SwitchA(config-if)#switchport access vlan 10SwitchA(config-if)#exitSwitchA(config)#interface range fastEthernet 0/1-2SwitchA(config-if-range)#switchport mode trunkSwitchA(config-if-range)#exit步骤2 交换机B的基本配置Switch>enSwitch#configure terminalSwitch(config)#hostname SwitchBSwitchB(config)#vlan 10SwitchB(config-vlan)#name slaesSwitchB(config-vlan)#exitSwitchB(config)#interface fastEthernet 0/3SwitchB(config-if)#switchport access vlan 10SwitchB(config-if)#exitSwitchB(config)#interface range fastEthernet 0/1-2SwitchB(config-if-range)#switchport mode trunkSwitchB(config-if-range)#exit步骤3 配置快速生成树协议SwitchA#configure terminal !进入全局配置模式SwitchA(config)#spanning-tree !开启生成树协议SwitchA(config)#spanning-tree mode rstp !指定生成树协议类型为RSTP SwitchB#configure terminal !进入全局配置模式SwitchB(config)#spanning-tree !开启生成树协议SwitchB(config)#spanning-tree mode rstp !指定生成树协议类型为RSTP 验证测试:验证快速生成树协议已经开启SwitchA#show spanning-tree !查看生成树的配置信StpV ersion : RSTP !生成树协议的版本SysStpStatus : Enabled !生成树协议的运行状态,disable为关闭状态BaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8bc.9835Priority : 32768 !查看交换机的优先级TimeSinceTopologyChange : 0d:0h:1m:53sTopologyChanges : 0DesignatedRoot : 800000D0F8BC9835RootCost : 0 !交换机到达根交换机的开销,0代表交换机为根RootPort : 0 !查看交换机上的根端口,0代表交换机为根SwitchB#show spanning-tree !查看交换机B生成树的配置信息StpV ersion : RSTP !生成树协议的版本SysStpStatus : EnabledBaseNumPorts : 24 !生成树协议的运行状态,disable为关闭状态MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8bf.fbbbPriority : 32768 !查看交换机的优先级TimeSinceTopologyChange : 0d:0h:2m:34sTopologyChanges : 0DesignatedRoot : 800000D0F8BC9835RootCost : 200000 !交换机到达根交换机的开销RootPort : Fa0/1 !查看交换机上的根端口注:通过查看两台交换机的生成树信息发现,SwitchA为根交换机,SwitchB Fa0/1为根端口。
步骤4.设置交换机的优先级,指定SwitchB为根交换机SwitchB(config)#spanning-tree priority 4096 !设置交换机优先级为4096 SwitchB(config)#^Z验证测试:验证交换机SwitchB的优先级SwitchB#show spanning-treeStpV ersion : RSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8bf.fbbbPriority : 4096 !查看交换机的优先级TimeSinceTopologyChange : 0d:0h:17m:3sTopologyChanges : 0DesignatedRoot : 100000D0F8BFFBBBRootCost : 0RootPort : 0SwitchA#show spanning-tree !查看交换机A生成树的配置信息StpV ersion : RSTP !生成树协议的版本SysStpStatus : Enabled !生成树协议的运行状态,disable为关闭状态BaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8bc.9835Priority : 32768 !查看交换机的优先级TimeSinceTopologyChange : 0d:0h:17m:19sTopologyChanges : 0DesignatedRoot : 100000D0F8BFFBBBRootCost : 200000 !交换机到达根交换机的开销,0代表交换机为根RootPort : Fa0/1 !查看交换机上的根端口,0代表交换机为根验证测试:A.验证交换机SwitchA的端口1和端口2的状态。
SwitchA#show spanning-tree interface fastEthernet 0/1!显示SwitchA端口fastEthernet 0/1的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : forwarding!SwitchA的端口fastEthernet 0/1处于(forwarding)状态PortPriority : 128PortDesignatedRoot : 100000D0F8BFFBBBPortDesignatedCost : 0PortDesignatedBridge : 100000D0F8BFFBBBPortDesignatedPort : 8001PortForwardTransitions : 2PortAdminPathCost : 0PortOperPathCost : 200000PortRole : rootPort !查看端口角色为根端口SwitchA#show spanning-tree interface fastEthernet 0/2!显示SwitchA端口fastEthernet 0/2的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : discarding!SwitchA的端口fastEthernet 0/2处于(discarding)状态PortPriority : 128PortDesignatedRoot : 100000D0F8BFFBBBPortDesignatedCost : 0PortDesignatedBridge : 100000D0F8BFFBBBPortDesignatedPort : 8002PortForwardTransitions : 1PortAdminPathCost : 0PortOperPathCost : 200000PortRole : alternatePort !SwitchA的F0/2端口为根端口的替换端口验证测试:B.如果SwitchB与SwitchA的端口F0/1之间的链路DOWN掉,验证交换机SwitchA的端口2的状态,并观察状态转发时间。
