定义事件树分析（Event Tree Analysis，简称ETA）起源于决策树分析（简称DTA），它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。
在事件发生的顺序上，存在着因果的逻辑关系。
事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。
所分析的情况用树枝状图表示，故叫事件树。
它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
2、功能ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
事后用ETA分析事故原因，十分方便明确。
ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。
在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
3、事件树编制(1)确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。
正确选择初始事件十分重要。
初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。
可以用两种方法确定初始事件：①根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；②根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
(2)判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。

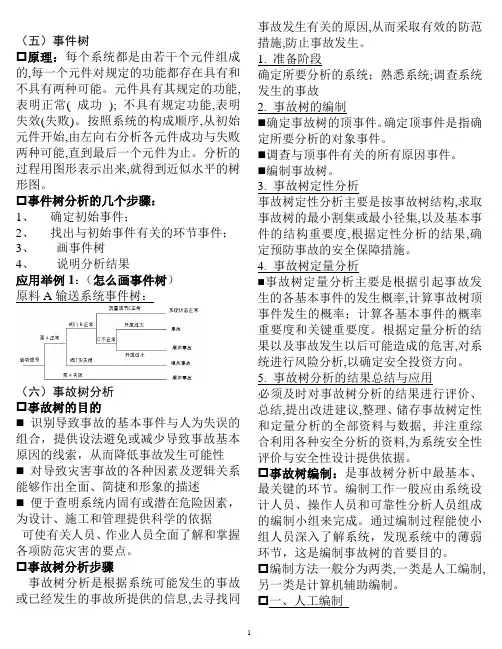

（五）事件树☐原理：每个系统都是由若干个元件组成的,每一个元件对规定的功能都存在具有和不具有两种可能。
元件具有其规定的功能,表明正常( 成功); 不具有规定功能,表明失效(失败)。
按照系统的构成顺序,从初始元件开始,由左向右分析各元件成功与失败两种可能,直到最后一个元件为止。
分析的过程用图形表示出来,就得到近似水平的树形图。
☐事件树分析的几个步骤：1、确定初始事件；2、找出与初始事件有关的环节事件；3、画事件树4、说明分析结果应用举例1：（怎么画事件树）原料A输送系统事件树：（六）事故树分析☐事故树的目的⏹识别导致事故的基本事件与人为失误的组合，提供设法避免或减少导致事故基本原因的线索，从而降低事故发生可能性⏹对导致灾害事故的各种因素及逻辑关系能够作出全面、简捷和形象的描述⏹便于查明系统内固有或潜在危险因素，为设计、施工和管理提供科学的依据可使有关人员、作业人员全面了解和掌握各项防范灾害的要点。
☐事故树分析步骤事故树分析是根据系统可能发生的事故或已经发生的事故所提供的信息,去寻找同事故发生有关的原因,从而采取有效的防范措施,防止事故发生。
1. 准备阶段确定所要分析的系统；熟悉系统;调查系统发生的事故2. 事故树的编制⏹确定事故树的顶事件。
确定顶事件是指确定所要分析的对象事件。
⏹调查与顶事件有关的所有原因事件。
⏹编制事故树。
3. 事故树定性分析事故树定性分析主要是按事故树结构,求取事故树的最小割集或最小径集,以及基本事件的结构重要度,根据定性分析的结果,确定预防事故的安全保障措施。
4. 事故树定量分析⏹事故树定量分析主要是根据引起事故发生的各基本事件的发生概率,计算事故树顶事件发生的概率；计算各基本事件的概率重要度和关键重要度。
根据定量分析的结果以及事故发生以后可能造成的危害,对系统进行风险分析,以确定安全投资方向。
5. 事故树分析的结果总结与应用必须及时对事故树分析的结果进行评价、总结,提出改进建议,整理、储存事故树定性和定量分析的全部资料与数据, 并注重综合利用各种安全分析的资料,为系统安全性评价与安全性设计提供依据。
定义事件树分析（Event Tree Analysis，简称ETA）起源于决策树分析（简称DTA），它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。
一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。
在事件发生的顺序上，存在着因果的逻辑关系。
事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。
所分析的情况用树枝状图表示，故叫事件树。
它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。
2、功能ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。
事后用ETA分析事故原因，十分方便明确。
ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。
当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。
在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。
3、事件树编制(1)确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。
正确选择初始事件十分重要。
初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。
可以用两种方法确定初始事件：①根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；②根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。
(2)判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。
事件树与事故树什么是事件树事件树（Event Tree）是一种风险分析工具，它用于评估一个系统或过程中可能发生的事件，例如故障、事故、事故后果等。
事件树将一个事件通过一系列的条件和概率关系，逐步分解成更小的事件，最终得出该事件的可能发生性和后果。
事件树可以帮助风险分析师更好地了解事件链的结构和信息体系，进而确定最终的事件发生概率，以使组织降低风险。
事件树由多个节点构成，每个节点表示一个具体的事件或条件。
具体的节点类型包括：顺利运行的情况、故障模式、人为失误和环境因素等。
这些节点都可以通过概率和条件之间的关系引起其他节点的变化，从而组成一个完整的事件树。
事件树的主要优点在于，可以更好地了解组织系统或过程中可能存在的潜在事件，从而对潜在的问题进行细致的分析和预测。
它也被广泛用于高风险应用领域，如核电站，化工等。
什么是事故树事故树（Fault Tree）是一种逆向分析工具，它用于评估系统或过程中可能导致事故的概率，以及事故发生时导致的后果。
事故树通过逆向展开的方式，通过一些基础事件，逐步推导出一个完整的事故事件树，从而分析系统可能存在的漏洞和问题。
事故树和事件树类似，但是两者的形成方式不同。
事故树先明确了可能导致事故的条件，然后逆向追溯事故树的发生过程。
事故树节点由多个事件节点构成，每个事件节点代表一个故障、错误或其他关键条件，通过概率与逻辑的关系分解出具体的事故发生信息。
事故树的优点在于它明确的给出了出现事故的所有条件，便于风险分析师更好地了解事故发生的可能性和后果。
此外，事故树经常用于对安全系统进行评估和升级，以确保系统在可能发生事故的情况下能够安全运行。
事件树和事故树之间的差异两者最显著的不同点在于形成方式的不同。
事件树是明确给出事件可能的条件和概率，并描述可能发生的结果。
它可以帮助风险分析师更好地了解系统中的所有潜在问题。
然而，事故树则是逆向分析的，明确定义了可能导致事故的条件和故障。
它更加关注已知的问题，并试图找出问题背后的根本原因。
事故树知识点总结一、什么是事故树事故树是一种系统化的安全分析方法，用于确定事故发生的原因、特征和结果。
它提供了一个结构化的方法，以便能够对潜在的事故原因进行深入的分析。
事故树通常用于工程、航空和化工等领域，以识别和预防事故发生。
二、事故树的基本元素1. 顶事件：即要分析的事故或失效事件，通常是一个无法接受的运行条件或结果。
2. 中间事件：导致顶事件发生的可能性。
3. 基本事件：导致中间事件发生的具体原因或条件。
基本事件通常是可以直接观察到或量化的。
三、事故树的建立1. 确定顶事件：在分析之前，要明确要分析的事故或失效事件，以及其对应的系统或设备。
2. 确定中间事件和基本事件：通过专家讨论、文献回顾和数据分析等方法，确定导致顶事件发生的中间事件和基本事件。
3. 组织事故树结构：将中间事件和基本事件按照逻辑关系组织在事故树中，形成从根节点到叶节点的结构。
四、事故树的分析1. 通过逻辑门分析：在事故树中，使用逻辑门（如“与”门、“或”门、“非”门）来表示事件之间的逻辑关系，并进行故障树分析。
2. 评估事件频率：通过使用概率模型和历史数据，对事件的发生频率进行评估，并确定事故树的概率。
3. 评估事件影响：对导致事故发生的事件影响进行评估，包括其可能的损失和后果。
五、事故树的应用1. 风险评估：事故树可以用于对系统存在的风险进行评估，包括对新设计系统、现有系统和工作过程的风险评估。
2. 决策支持：事故树可以用于帮助决策者理解不同决策选项的风险情况，并为他们提供有力的决策支持。
3. 事故预防：通过识别可能导致事故发生的原因和条件，事故树可以帮助组织制定有效的预防措施，并改善系统的安全性。
六、事故树的挑战1. 数据不确定性：事故树的分析需要大量的数据支持，但往往很难获得准确的数据和信息。
2. 系统复杂性：对于复杂的系统或设备，事故树的建立和分析可能会受到挑战，需要能够处理多个交叉影响和复杂互动的方法。
3. 专业需要：事故树的建立和分析需要应用系统工程、风险分析等领域的专业知识和技能。
