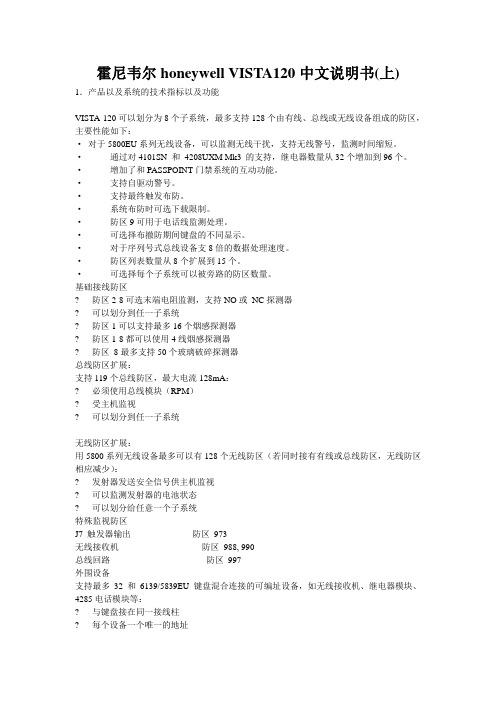

霍尼韦尔honeywell VISTA120中文说明书(上) 1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。
·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。
·增加了和PASSPOINT门禁系统的互动功能。
·支持自驱动警号。
·支持最终触发布防。
·系统布防时可选下载限制。
·防区9可用于电话线监测处理。
·可选择布撤防期间键盘的不同显示。
·对于序列号式总线设备支8倍的数据处理速度。
·防区列表数量从8个扩展到15个。
·可选择每个子系统可以被旁路的防区数量。
基础接线防区? 防区2-8可选末端电阻监测，支持NO或NC探测器? 可以划分到任一子系统? 防区1可以支持最多16个烟感探测器? 防区1-8都可以使用4线烟感探测器? 防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：? 必须使用总线模块（RPM）? 受主机监视? 可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：? 发射器发送安全信号供主机监视? 可以监测发射器的电池状态? 可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：? 与键盘接在同一接线柱? 每个设备一个唯一的地址? 在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统? 获得系统状态信息? 布撤防系统? 控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机? 其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防? 主控子系统9可以通过一只键盘察看所有子系统状态? 每个键盘可以指定给任意子系统? 继电器也可以划分到子系统中? 特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。

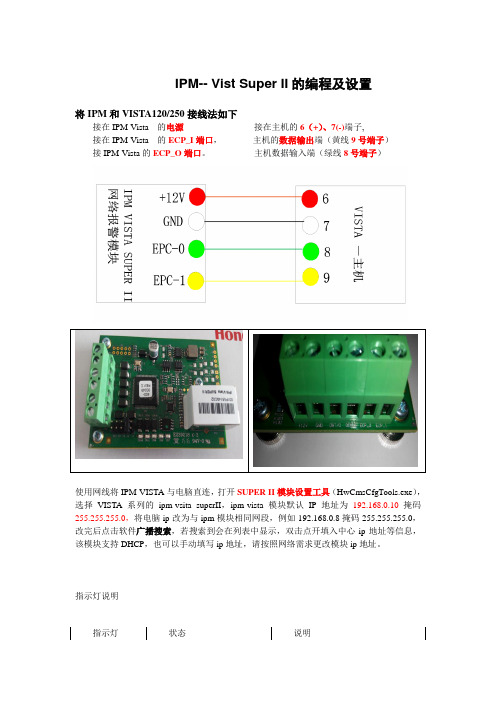

IPM-- Vist Super II的编程及设置将IPM和VISTA120/250接线法如下接在IPM-Vista 的电源接在主机的6（+）、7(-)端子,接在IPM-Vista 的ECP_I端口，主机的数据输出端（黄线9号端子）接IPM-Vista的ECP_O端口。
主机数据输入端（绿线8号端子）使用网线将IPM-VISTA与电脑直连，打开SUPER II模块设置工具（HwCmsCfgTools.exe），选择VISTA系列的ipm-vsita superII，ipm-vista模块默认IP地址为192.168.0.10掩码255.255.255.0，将电脑ip改为与ipm模块相同网段，例如192.168.0.8掩码255.255.255.0，改完后点击软件广播搜索，若搜索到会在列表中显示，双击点开填入中心ip地址等信息，该模块支持DHCP，也可以手动填写ip地址，请按照网络需求更改模块ip地址。
指示灯说明指示灯状态说明主机配置CODE、SYSTEM GROUP #1、SYSTEM GROUP #2、SYSTEM GROUP #3、SYSTEM GROUP #4）均设置为01；使能所需报告。
报警主机上电后需要进入编程项修改一些报警主机的设置，具体设置方法如下：●键盘在待机状态下按41408000进入编程●显示Program Mode *file #View-00●按*23，按1，多次报警使能●按*39，按1，安装员布撤防报告使能●按*56，输入00，键盘声音提示“叮叮叮”动态信号延时●按*57，按1，键盘声音提示“叮叮叮”动态信号优先级●按*58，按111111，键盘声音提示“叮叮叮”LRR接收机#1类别选择●按*59，按111111，键盘声音提示“叮叮叮”LRR接收机#2类别选择●按*79，按11111111，防区类型1-8●按*80，按111，防区类型9、10、16和14●按*84，按00，通讯报告限制●按*93，进入菜单编程，键盘显示Zone PROG.?●按2次0，到键盘显示REPORT CODE PROG，按1进入●按2次0，到键盘显示SYSTEM GROUP#1，按1进入●CLOSE，OPEN, LOW BA TTERY, LOW BATTERY RSTY, AC LOSS,AC RESTORE,PERIODIC TEST，POWER，CANCEL，PROGRAM TAMPER中的1ST和2ND中都输入11，并按*确认。
注意：必须使用型号为IPM-23的模块，才能与CK23系列主机进行通讯。
使用步骤：1、按照Honeywell《网络报警模块说明书（23系列适用）》将网络模块与报警主机进行连接，并接好网线。
2、安装IPM调试工具后，运行之。
该软件可以搜索到网段内的设备，并进行参数的修改。
如下图：按照上图所示操作，点击“广播搜索”按钮，搜索网段内的IPM模块。
或者点击“指定搜索”按钮，搜索指定IP或者MAC地址的模块。
如下图所示。
找到了模块后点击“配置IP”按钮，对找到的设备进行网络参数的设置，如下图所示。
然后选择模块连接的报警主机类型，如下图所示。
设置完成后，测试是否能连接上报警服务器。
如下图所示：成功连接，如下图所示：3、成功连接后，运行报警服务软件，导入证书（霍尼韦尔网络模块暂时未提供认证功能）。
注意：报警服务软件监听的端口号是3000，务必保证该端口不被其它程序占用。
进入报警配置，如下图所示：在“报警配置”中选择“霍尼威尔网络报警模块”，点击下面的“详细配置”。
如下图所示：进入“报警设备编辑”页面，如下图所示，点击“添加”按钮，然后输入IPM模块的IP 和MAC地址，注意：对于Honeywell的设备，MAC地址必须正确填写。
端口和登陆名以及密码可以默认，不用特定输入。
Honeywell 2316主机，有16个额定的报警输入，没有输出。
可以设置多个设备。
完成设备的添加后，选择“防区管理”，添加防区。
如下图所示。
如下图所示，输入防区名称，勾选防区的通道。
注意，每个防区必须对应一个网络报警模块，因此一个防区下的输入通道只能是一台主机内的（CK主机为16个）。
完成服务配置，后如下图，在主界面可以看见添加的防区，以及防区内的通道。
如上图所示：打开虚拟键盘。
4、布/撤防（虚拟键盘）键盘输入“1234#”开启布防，再次输入则撤销布防。
5、旁路/恢复旁路（虚拟键盘）在撤防状态下，键盘输入“1234#C1”。
相对于主机的输入通道1进入旁路状态。

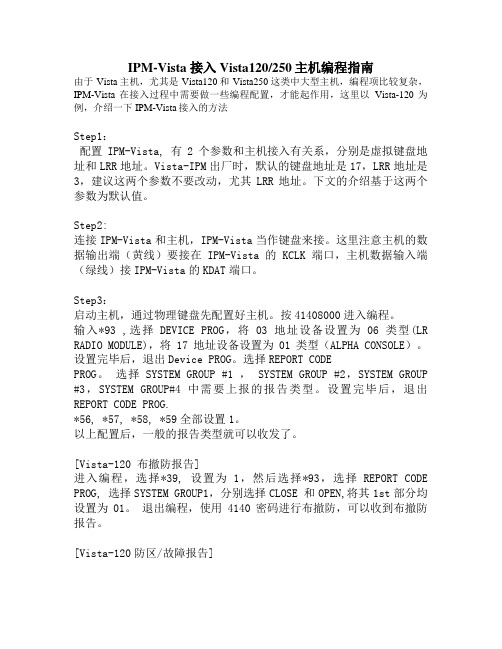

IPM-Vista 接入Vista120/250主机编程指南由于Vista主机，尤其是Vista120和Vista250这类中大型主机，编程项比较复杂，IPM-Vista在接入过程中需要做一些编程配置，才能起作用，这里以Vista-120为例，介绍一下IPM-Vista接入的方法Step1：配置IPM-Vista, 有2个参数和主机接入有关系，分别是虚拟键盘地址和LRR地址。
Vista-IPM出厂时，默认的键盘地址是17，LRR地址是3，建议这两个参数不要改动，尤其LRR地址。
下文的介绍基于这两个参数为默认值。
Step2:连接IPM-Vista和主机，IPM-Vista当作键盘来接。
这里注意主机的数据输出端（黄线）要接在IPM-Vista的KCLK端口，主机数据输入端（绿线）接IPM-Vista的KDAT端口。
Step3：启动主机，通过物理键盘先配置好主机。
按41408000进入编程。
输入*93 ,选择DEVICE PROG，将03地址设备设置为06 类型(LR RADIO MODULE)，将17地址设备设置为01类型（ALPHA CONSOLE）。
设置完毕后，退出Device PROG。
选择REPORT CODEPROG。
选择SYSTEM GROUP #1 ， SYSTEM GROUP #2，SYSTEM GROUP #3，SYSTEM GROUP#4中需要上报的报告类型。
设置完毕后，退出REPORT CODE PROG.*56, *57, *58, *59全部设置1。
以上配置后，一般的报告类型就可以收发了。
[Vista-120 布撤防报告]进入编程，选择*39, 设置为1，然后选择*93，选择REPORT CODE PROG, 选择SYSTEM GROUP1，分别选择CLOSE 和OPEN,将其1st部分均设置为01。
退出编程，使用4140密码进行布撤防，可以收到布撤防报告。
[Vista-120防区/故障报告]进入编程，以防区8为例，选择*93，选择REPORT CODE PROG, 选择RSTR,SUPV. CODE，ENTER ZN FOR GRP 填入所需要设置的防区008（这种设置是每16个防区一组，只要设置其中之一即可），根据需要，分别设置ALARM RESTORE GRP 001-016, TROUBLE GRP 001-016, TROUBLE RESTORE GPR 001-016, BYPASS GRP 001-016， BYPASS RESTORE GRP 001-016设置为01，退出编程后，则相应防区的监控状态结果也会有报告上报。
VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。
P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。
例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。
退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。
三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
