5303.03通信电源设备安装-安装高频开关整流模块

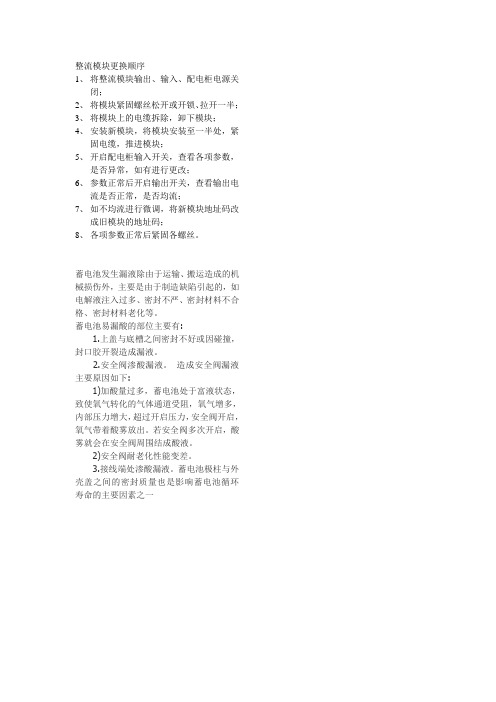

整流模块更换顺序
1、将整流模块输出、输入、配电柜电源关
闭；
2、将模块紧固螺丝松开或开锁、拉开一半；
3、将模块上的电缆拆除，卸下模块；
4、安装新模块，将模块安装至一半处，紧
固电缆，推进模块；
5、开启配电柜输入开关，查看各项参数，
是否异常，如有进行更改；
6、参数正常后开启输出开关，查看输出电
流是否正常，是否均流；
7、如不均流进行微调，将新模块地址码改
成旧模块的地址码；
8、各项参数正常后紧固各螺丝。

蓄电池发生漏液除由于运输、搬运造成的机械损伤外，主要是由于制造缺陷引起的，如电解液注入过多、密封不严、密封材料不合格、密封材料老化等。

蓄电池易漏酸的部位主要有:
1.上盖与底槽之间密封不好或因碰撞，封口胶开裂造成漏液。

2.安全阀渗酸漏液。

造成安全阀漏液主要原因如下:
1)加酸量过多，蓄电池处于富液状态，致使氧气转化的气体通道受阻，氧气增多，内部压力增大，超过开启压力，安全阀开启，氧气带着酸雾放出。

若安全阀多次开启，酸雾就会在安全阀周围结成酸液。

2)安全阀耐老化性能变差。

3.接线端处渗酸漏液。

蓄电池极柱与外壳盖之间的密封质量也是影响蓄电池循环寿命的主要因素之一。

高频电源安装指南说明书一、准备工作在正式开始安装高频电源之前，请确保已经完成以下准备工作：1. 确定电源类型：高频电源有不同的类型和规格，根据具体需求选择适合的电源型号。

2. 检查配电系统：确保配电系统能够满足高频电源的需求，包括电压、电流和频率等方面。

如有需要，进行相应的升级或改造。

3. 确定安装位置：选择安装高频电源的合适位置，通常要注意电源的散热和空气流通，防止因过热而影响电源性能。

二、安装过程按照以下步骤进行高频电源的安装：1. 断电：在安装之前，务必切断电源以确保安全。

根据实际情况，可以选择关闭整个区域或仅关闭相关电路。

2. 安装架子：将电源安装架子固定在选择的位置上，确保安装平稳牢固。

可以使用螺丝或钢索等方式进行固定。

3. 连接电源线：将电源线与高频电源的输入端口连接，确保连接牢固可靠。

注意检查连接处的绝缘情况，避免电流泄露。

4. 接地处理：将电源的接地线连接至可靠的接地点，确保安全使用。

接地线应符合相关标准，并保持良好的接触。

5. 安装其他设备：根据需要，安装其他与高频电源相关的设备，如调节器、变压器等。

确保设备之间连接正确，无松动或接错的情况。

6. 复位检查：在安装完毕后，再次检查所有连接和安装情况，确保无误。

然后可以重新接通电源并进行测试。

三、注意事项在安装高频电源过程中，需要注意以下事项，以确保安全和性能：1. 严格遵守操作规范：认真阅读高频电源的使用说明书和相关规范，按照要求进行操作。

2. 防止电路短路：注意安装过程中，尽量避免电源线的暴露和电路短路，以免引发意外事故。

3. 检查电源参数：在安装之前，检查高频电源的输出参数是否与所需一致，避免因参数不匹配而导致设备损坏。

4. 保持通风良好：确保安装位置有良好的通风条件，避免电源过热影响性能。

5. 定期检查和维护：安装完成后，定期检查电源和连接处的状态，如发现问题及时处理或维修。

四、附录根据不同类型的高频电源，其安装细节可能会有所不同。

模块3 高频开关电源设备的安装与调试------------曹慧【模块描述】本模块介绍高频开关电源设备的安装与调试方法。

【正文】一、国网公司电源系统运行标准交接验收要求当直流电源系统设备安装调试完毕后，应进行投运前的交接验收试验。

所有试项目应到达技术要求后才能投入试运行。

试运行正常后，运行单位方可签字接收。

交接验收试验及要求如下：〔一〕绝缘监测及信号报警试验1. 直流电源装置在空载运行时，其额定电压为220V的系统，用25kΩ电阻；额定电压为110V的系统，用7kΩ电阻；额定电压为48V的系统，用Ω电阻。

分别使直流母线正极或负极接地，应正确发出声光报警。

以上内应由直流检修人员与运行人员一同进行，所用试验电阻的选择应满足现场要求〔电压、功率〕2.直流母线电压低于或高于整定值时，应发出低压或过压信号及声光报警。

采用调整设置参数的方法进行3. 充电装置的输出电流为额定电流的105％～110％时，应具有限流保护功能。

主要指充电模块的限流保护功能；该保护的意思不是保护跳闸，是当输出电流为额定电流的110％时，限制充电模块的输出电流不超过额定电流的110％，而不随负载所需电流无限的提供。

4. 装有微机型绝缘监测装置的直流电源系统，应能监测和显示其支路的绝缘状态，各支路发生接地时，应能正确显示和报警。

检查参数设置和面板显示用试验电阻对所选支路分别进行接地试验〔二〕耐压及绝缘试验1. 在作耐压试验之前，应将电子仪表、自动装置从直流母线上脱离开，用工频2kV，对直流母线及各支路进行耐压1min试验，应不闪络、不击穿。

该项目在有条件的情况下进行，这是一个耐压试验项目，需由高压试验人员使用升压变压器进行，现场验收查看制造厂家报告，一般采用2500V摇表测量来代替。

2. 直流电源装置的直流母线及各支路，用1000V摇表测量，绝缘电阻应不小于10MΩ。

同样在作试验之前，应将电子仪表、自动装置从直流母线上脱离开，并注意正确使用摇表及测试要领。

通信电源设备安装规范随着社会的发展，通信设备被广泛应用于各个领域。

而这些设备正常运行所必需的通信电源设备，同样是不可或缺的。

不过，通信电源设备的安装是一项十分重要的任务，一旦出现问题可能会对设备造成影响，必须非常注意。

因此，通信电源设备的安装规范必须得到重视。

首先，在安装通信电源设备前，必须对设备进行严格的检查和测试。

例如，检查电源设备的电压值是否与所需电压相同、检查输出电压是否稳定；同时，还应该测试电源设备的绝缘性能和漏电流等参数，确保电源设备的性能符合标准。

其次，在安装时需要注意正确接线。

通常，电源设备应根据接线图进行接线，并按照标准颜色进行接线。

接线时应注意线缆的长度、直径和扭矩的要求，尽可能减少接头的数量。

不仅如此，还应该在接线后进行电路测试，以确保电源设备能够正常工作。

第三，通信电源设备肯定需要进行地线连接。

这是一个十分重要的步骤，因为地线的作用是保障设备的电气安全。

因此，地线必须与设备的地线端子连接，但不得与其他接线端子同时连接；地线线径不应过小，应选用铜线或者更好的铜包钢线；设备壳体应接地，地线不宜过长，否则会影响电流的正常流动。

最后需要注意的是，安装时必须符合相关的安全规范。

例如，通信电源设备的设备接地电源线必须符合国家标准，同时还应根据现场安全情况选用合适的保护措施。

在工作时必须遵守规范，操作过程中不得存在消防安全隐患，杜绝电线搭接、盲目改进安装方式等行为的发生。

综上所述，通信电源设备的安装规范是十分严格的。

为了确保设备的正常运行，必须在安装前进行相关的检查和测试，安装时需要严格按照指定接线方法进行接线，地线连接也需要符合相关要求，同时还需要遵守相关的安全规范。

只有这样，才能保证设备的正常运行和使用寿命。

通信电源安装流程工程流程图饴柬室内设备的安装原则《• 1.机房机架设备位置安装正确，符合安装设计平面图要求。

.:. 2.用铅锤测量，机架安装垂直度偏差不大于3mm。

•3.相邻机架紧密靠拢，列机面应在同一平面，水平偏差不大于2mm。

•：• 4.各种螺廷必须拧紧，同类螺廷露出螺帽的长度一致。

•5.机架上的各种零件不得脱落或碰坏，漆面完好，各种文字和符号标志正确、清晰、齐全。

j•：• 6 .防静电地板必须盖好。

走线架安装流程幵始刀确定走纟戋架垂直高度“确定走线架与侧墙距高确定吊挂安装点3走线架安装原则•1 .电缆走线架安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

2.水平走线架与列架保持平行或直角相交，水平度每米偏差不得超过2mm。

•3.吊架每隔1~1.5米应安装一组，走线架吊拄的安装应整齐牢固，保持垂直，无歪斜现象。

•:・4.安装沿墙走线架，在墙上的支撑物应牢固可靠，沿水平方向的间隔距离均匀。

•:・5.安装后的走线架应整齐一致，不得有起伏不平或歪斜现象。

•:・6.金属桥架及槽道节与节间应连接牢固，不应有缝隙及高低不平观琴；所有连挨点采用金属平板直连件或采用导线作电气连通，鑿不走线架须謨证与机房的接地体接地度好。

♦走线架图(3)走线架走线架走线槽•设备安装要求1.机架安装•(1)机架安装位置符合设计要求。

机架固定度好，手推时无明显摇晃感觉，满足防震要求。

♦:. (2)机架垂直度偏差小于3mm,水平误差不大于2mm,各机架间应紧密靠拢，机架间连接加固符合设计要求。

•(3)多机架时，各机架的设备面板成直线。

•:・(4)机柜前后门应开、关顺畅。

机架前后应不小于0.8米空间O•(5)架内电缆间距10cm绑扎整齐美观，长度适中。

•:・(6)机架必须布放地线到保护地排接地。

机架的列、架标签整洁清晰，端子上客种原识完整齐全•:・(7)在机架易损伤光缆的部位，必须使用套管加以保护，套管不得过长或过短) •:・(8)机架内交流设备通过空开引电，禁止使用插线板供电。

2011年主网技改工程通讯系统电源（高频开关电源、免维护电池）技术规范书1、概述1.1本技术规范书仅适用于2011主网技改工程。

1.2本规范未对一切技术细节做出规定，也未充分引述有关标准和规范，卖方应提供符合本规范书和遵照国际电工委员会标准（IEC）、国际公制（SI）及国家标准的符合国家电力行业标准的优质产品。

技术指标应符合YD/T731《通讯用高频开关整流器》的规定。

1.3本规范未尽事宜，双方协商解决。

2、主要技术要求2.1 供货数量：高频开关电源：-48V/120A （4*30A） 4套蓄电池： -48V/300AH 4组（包括电池柜）每套两组每组24只，2V/只2.2设备电气性能3.单套高频开关电源配置：1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元，并为一体化机柜，应能至少接入2组蓄电池。

2)具备完善的故障告警、保护功能（交流输入故障、直流输出故障、整流单元故障、监控单元故障等自动保护功能），且部分状态具有自动恢复功能（交流过压、欠压、直流过流、过温）。

3)交流配电单元：输入2路，输入电压：三相五线制：380V±20%,50±10%HZ，2路交流输入电源能自动切换，且互为主备用。

输出：三相输出分路（2路）：2路32A，2路25A单相输出分路（14路）：2路20A，8路10A，4路6A。

4)直流配电单元：输入：整流4路：48V/4*30A,可调整为(10A-20A-30A-60A，最大能达到120A。

蓄电池： -48V≤300AH蓄电池保护值：43V±1%输出电压:-48V(-40V～-58V)输出总容量为120A。

输出电流规格：40A 6路、20A 40路、10A 14路直流输出采用端子接线。

5)整流模块单元：整流模块采用N+1方式工作由多个整流模块组成的整流单元，当其中一个（或几个）模块故障时，不得造成整个系统停止工作。

输入电压：304～456V(45～66HZ)输出电压：53.5V（可调范围40～60V）输出电流：25A效率：>90%纹波电压：<2MV稳压精度：≤±0.5%当输出电压在56.4V时，整流模块应能输出额定电流。

嵌入式通信设备用高频开关电源产品说明书（PS4860系列）深圳市中兴通电力技术有限公司PS4860高频开关电源系统系统介绍一、系统介绍1.系统概述PS4860（48V/60A）是我公司为通讯设备设计制造的嵌入式、智能化、多功能整流电源。

它主要由整流器模块、控制单元和配电单元组成，设备机柜外形图见附图。

整流器模块型号为PS4820（48V/20A），最多可放置3只。

本电源系统采用标准19英寸宽度，可与目前通信行业标准机架自由组合。

本电源也可选用我公司PS4810（48V/10A）、PS4815（48V/15A）模块或PS2410（24V/10A）、PS2415（24V/15A）、PS2420（24V/20A）、模块。

2．原理简介接入单相三线制交流电，经过交流空气开关将交流电分配给整流模块，整流模块采用高频PWM技术将单相交流电变换为隔离的直流电。

该直流电经直流配电单元分配给蓄电池组充电用和供负载用。

控制单元控制整个系统，实现故障告警、参数显示、键盘操作、电池管理、远程通信等功能。

3．产品特点3.1 嵌入式产品集成了交/直流配电、整流模块和控制单元，体积小。

采用标准19英寸宽度，可嵌入通信行业设备机架。

3.2 模块化高频整流模块冗余备份运行，均流度高，通过长时间短路试验和高温老化，可工作于有微机监控器和无微机监控器两种模式，采用成熟的技术和工艺，可靠性高。

3.3 智能化微机监控器自动采集交流、直流、电池和整流模块的参数和工作状态，通过RS232口、RS485口或MODEM与周边设备或远程监控中心联机组网，实现远程监控，采用中国电信总局《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》，通用性强。

1PS4860高频开关电源系统系统介绍3.4 自动充电可根据蓄电池容量连续设定限流点，根据电池品种连续设定均充、浮充电压。

均、浮充充电模式自动转换，根据电池放电情况及交流供电情况自动选择充电曲线。

项目4-7/8:通信电源设备安装工程监理的质量控制一、电源设备安装工序（一）通信设备对电源系统的基本要求1、通信设备对电源的一般要求（1）可靠性高：一般的通信设备发生故障影响面较小，是局部性的。

如果电源系统发生直流供电中断故障，则影响几乎是灾难性的，往往会造成整个电信局、通信枢纽的全部通信中断。

对于数字通信设备，电源电压即使有瞬间的中断也不允许。

因为在数字程控交换局中，信息存在存储单元中，虽然重要的存储单元都是双重设置的，若电源中断，两套并行工作的存储器同时丢失信息，则信息需从磁带、软盘等重新输入程序软件，通信将长时间中断。

因此，通信电源系统要在各个环节多重备份，保证供电可靠。

这就包括“多路、多种、多套”的备用电源。

在暂还没有条件达到“三多”配置的地方，至少应有后备电池。

（2）稳定性高：各种通信设备都有要求电源电压稳定，不允许超过容许的变化范围，尤其是计算机控制的通信设备，数字电路工作速度高，频带宽，对电压波动、杂音电压、瞬变电压等非常敏感。

所以，供电系统必须有很高的稳定性。

（3）效率高：能源是宝贵的，电信设备在耗费巨资完成设备投资后，日常的费用支出中，电费是一笔比重很大的开支。

尤其随着通信容量的增大，一个母局的各种设备用上百、上千安培直流的用电量已是司空见惯，这时效率问题就特别突出。

这就要求电源设备（主要指整流电源）应有较高转换效率，即要求电源设备的自耗要小。

2、现代通信对电源系统的新要求（1）低压、大电流，多组供电电压需求低压、大电流，多组供电电压需求，功率密度大幅度提升，供电方案和电源应用方案设计呈现出的多样性。

（2）模块化：自由组合扩容互为备用提高安全系数，模块化有两方面的含义，其一是指功率器件的模块化，其二是指电源单元的模块化。

实际上，由于频率的不断提高，致使引线寄生电感、寄生电容的影响愈加严重，对器件造成更大的应力（表现为过电压、过电流毛刺）。

为了提高系统的可靠性，而把相关的部分做成模块。

高压直流通信电源中高频开关整流模块分析作者：陈宏亮来源：《中国新通信》2016年第15期【摘要】随着我国通信事业的不断发展，通信电源作为通信系统中最为重要的一部分，不仅肩负着维护通信系统的安全、可靠、稳定的运行的功能之外，而且还必须保证能够持续不断的向通信设备提供稳定、高效的电源。

只有这样才能够保证通信系统和设备能够正常的运行。

在目前我国的主流直流通信电源机房主要采用的是UPS和48v低压直流电源混合供电的方式，但是随着计算机和通信行业的飞速发展，这种混合的供电方式在安全性、可靠性以及耗能方面都存在着很多的问题，而且越来越明显，所以高压直流供电系统就顺势成为了取代传统混合式供电系统的可靠保障。

而且与传统的低压直流电源相比家里来说，高压直流通信电源更具有安全运行、效率高、建设成本低等优点，所以在未来的通信系统电源发展中是主要的发展方向、一般情况下来说，高压直流供电系统常常包括交流配电、高频开关整流单元、直流配电部分、监控单元等共同组成。

【关键词】高压直流供电系统 VIENNA 整流器三电平半桥 DC-DC 变换器零电压开关一、高压直流通信电源中高频开关整流模块工作原理我国目前的主流电压都是220V的交流电压，并且通常会保证220V服务器介入到UPS用电系统的电源中。

AD/DC蒸馏电路以及AC/DC整流电路也包括了服务器内部电源而共同组成。

其中，服务器中的滤波器、全桥蒸馏电路、平滑滤波电路共同构成了服务器。

高频逆变电路、隔离变压器、蒸馏滤波电路也是构成DC变换电路的主要构成。

所以在一般情况下，服务器能够适用的电压在220V左右，也就是165—275V之间。

本文针对通信高压直流供电系统中的高频开关整流模块进行了全面的分析，其中整流模块的主要功率就是变换部分，也是决定系统工作效率的最关键因素。

二、DC/DC 变换器关键控制环路DC/DC变换器控制作为开关通信电源产品，所以说最为关键的一点指标就是可靠的性能，为此必须将电源设置具有保护措施的结构，通常情况下的保护措施包括过温保护、过载保护以及短路保护等功能。
