用理正勘察作节理走向玫瑰花图和等密

格式：ppt
大小：1.02 MB
文档页数：10

下载文档原格式

02-编制节理玫瑰花图及节理极点图和等密度图-2016-03

（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫瑰花图。分析玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚反映出不同构造部位的节理与构造（如褶皱和断层）的关系。综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。走向节理玫瑰花图多应用节理产状比较陡峻的情况，而倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
节理玫瑰花图的分析
四川峨眉挖断山地质构造略图
某工程区裂隙玫瑰花图
1）每一花瓣愈长，表明该方位角内出现节
理数目愈多；花瓣愈
宽，说明节理方向的变化范围愈广。 2）以垂直河流方向的节理最发育，且倾向
河流下游者居多，据
此可了解勘察区岩体节理的发育规律。
作
业

根据表10-2节理测定的产状资料，编制节理走向玫瑰花图及倾向玫瑰花图和倾角玫瑰花图，并进行分析。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所定比例尺定出一点，此点即代表该组节理平均走向和节理数目。各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
表2是将表1的天平山8号观测点的节理测量资料按方位间
隔加以整理的结果，对其中尚未统计整理的组，应依表1的数据补充整理填入表2，然后根据整理后的表2节理资料作节理走向玫瑰花图及倾向玫瑰花图。
表2
天平山8号观测点节理统计资料

实习六理玫瑰花图[1]

2008-3-26
6

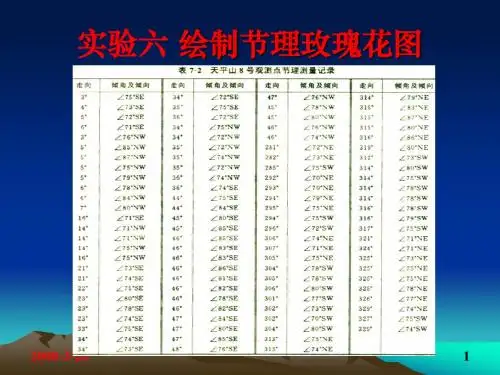

实验六绘制节理玫瑰花图
2008-3-26
1
二、实习过程说明：实习过程说明： 1．绘制节理走向玫瑰花图的方法 (1)整理资料：将野外测得的节理走向， (1)整理资料：将野外测得的节理走向，换算成北整理资料东和北西方向，东和北西方向，按其走向方位角一定间隔分组分组间隔大小依作图要求及地质情况而定，一般采用5° 间隔大小依作图要求及地质情况而定，一般采用5 或10°为一间隔，如分成0°-9°,10°-19°,然后 10°为一间隔，如分成0 ,10° 19° 统计每组的节理数目，计算每组节理平均走向，统计每组的节理数目，计算每组节理平均走向，把统计整理好的数值，填入表中。统计整理好的数值，填入表中。
2008-3-26
2

3
(2)确定作图的比例尺及坐标： (2)确定作图的比例尺及坐标：根据作图的大确定作图的比例尺及坐标小和各组节理数目，小和各组节理数目，选取一定长度的线段代表一条节理，节理，然后以等于或稍大于数目最多的那一组节理的线段的长度为半径，按比例作半圆，过圆心作南的线段的长度为半径，按比例作半圆，北线及东西线，在圆周上标明方位角。北线及东西线，在圆周上标明方位角。
2008-3-26
4
2008-3-26
5
(3)找点连线： (3)找点连线：从0°-9°一组开始，按各组平找点连线一组开始，均走向方位角在半圆周上作一记号，均走向方位角在半圆周上作一记号，再从圆心向圆周上该点的半径方向，周上该点的半径方向，按该组节理数目和所定比例尺定出一点，尺定出一点，此点即代表该组节理平均走向和节理数目。各组的点确定后，顺次将相邻组的点连线。数目。各组的点确定后，顺次将相邻组的点连线。如某组节理为零，则连线回到圆心，如某组节理为零，则连线回到圆心，然后再从圆心引出与下一组相连。引出与下一组相连。 (4)写上图名和比例尺 (4)写上图名和比例尺

实习七(节理玫瑰花图和等密图)

玫瑰花图的方法
(1)整理资料整理资料将野外测得的节理走向，换算成北东和北西方向，将野外测得的节理走向，换算成北东和北西方向，按其走向方位角的一定间隔分组；角的一定间隔分组；分组间隔大小依作图要求及地质情况而定，一般采用5 分组间隔大小依作图要求及地质情况而定，一般采用 0或100为一间隔，如分成0 间隔，如分成 0-90，100-190等；然后，统计每组的节理数目，计算每组节理平均走向，然后，统计每组的节理数目，计算每组节理平均走向，把统计整理好的数值．填入表7-1中理好的数值．填入表中。
统计
先用中心密度计从左到右，由上到下，顺次统计小圆内的节理数(极点数)，并注在每一方格“+”中心，即小圆中心，再统计边缘密度计圆周附近残缺小圆内的节理数，将两端加起来(正好是小圆面积内极点数)，记在有“+” ) + 中心的那一个残缺小圆内．小圆圆心不能与‘+’中心重合时，可沿窄缝稍作移动和转动．如果两个小圆中心均在圆周，则在圆周的两个圆心上都记上相加的节理数(图7-30)．有时可根据节理产状特征，只统计密集部位极点，稀疏零散极点可不进行统计。

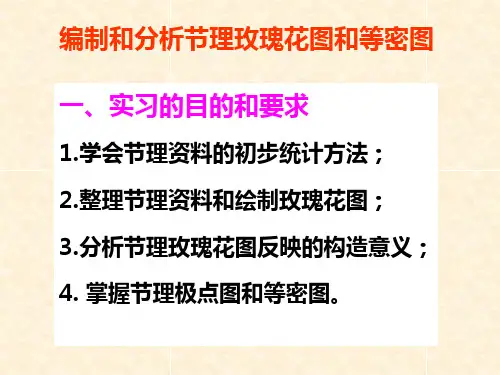

编制和分析节理玫瑰花图和等密图一、实习的目的和要求
1.学会节理资料的初步统计方法； 1.学会节理资料的初步统计方法；学会节理资料的初步统计方法 2.整理节理资料和绘制玫瑰花图； 2.整理节理资料和绘制玫瑰花图；整理节理资料和绘制玫瑰花图 3.分析节理玫瑰花图反映的构造意义； 3.分析节理玫瑰花图反映的构造意义；分析节理玫瑰花图反映的构造意义掌握节理极点图和等密图。 4. 掌握节理极点图和等密图。
4.节理玫瑰花图的分析节理玫瑰花图的分析
分析节理玫瑰花图应与区域地质构造结合起来。分析节理玫瑰花图应与区域地质构造结合起来。因此常把节理玫瑰花图按测点位置标绘在地质图上( 27)，点位置标绘在地质图上(图7-27)，这样就清楚地反映出不同构造部位的节理与构造(如褶皱皱和断层)的关系。与构造(如褶皱皱和断层)的关系。综合分析不同构造部位节理玫瑰花图的特就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。

节理玫瑰花图编绘原理

编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图
天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图
注：为07级作业一例，统计分区为5度
编制和分析节理玫瑰花图
四、节理极点图的编制
通常在极等面积投影网上编制的，网的圆周方位表示倾向，由0o-
360o，半径方向表示倾角，由圆心到圆周为0o-90o．作图时，把透明纸
节理走向玫瑰花图多在节理产状比较陡峻的情况下应用，而节理倾向玫瑰花图则多用于节理产状变化较大的情况。
编制和分析节理玫瑰花图
三、作业
表7-1是将表7-2的天平山8号观测点的节理测量资料按方位间隔加以整理的结果，对其中尚未统计整理的组，应依表7-2的数据补充整理填入表7-1，然后根据整理后的表 7-1节理资料作节理走向玫瑰花图及倾向玫瑰花图。
编制和分析节理玫瑰花图
3.绘制节理倾角玫瑰花图的方法：按上述节理倾向方位角的组，求出每一组的平均倾角，然后用节理的平均倾向和平均倾角作图，圆半径长度代表倾角，由圆心至圆周从 00-900，找点和连线方法与倾向玫瑰花图相同。倾向、倾角玫瑰花图一般重叠画在一张图上。作图时在平均倾向钱上，可沿半径按比例找出代表节理数和平均倾角的点，将各点连成折线即得。可用不同颜色或线条加以区别(图7-26)。
实习七编制和分析节理玫瑰花图
一、实习的目的和要求
1.学会节理资料的初步统计方法；
2.整理节理资料和绘制玫瑰花图；
3.分析节理玫瑰花图反映的构造意义； 4.了解节理极点图和等密图。
编制和分析节理玫瑰花图
二、作图过程说明：
1．绘制节理走向玫瑰花图的方法 (1)整理资料：将野外测得的节理走向，换算成北东和北西方向，按其走向方位角的一定间隔分组．分组间隔大小依作图要求及地质情况而定，一般采用50或100为一间隔，如分成00-90，100-190 等．然后，统计每组的节理数目，计算每组节理平均走向，把统计整理好的数值．填入表7-1中。

节理玫瑰花图的制作

00 330 0 300
300 0
600
270 0
0
900
注:节理倾向、倾角玫瑰花图略有不同
４）添加图名、图例、图签、图框等．
宝云山节理走向统计玫瑰花图
00 330 0 300
300 0
600
270 0
900
0
比例尺图名宝云山节理走向统计玫瑰花图比例尺严思俊邢皓枫制图日期 2006-09-02
2、节理的成因类型 1) 按节理的成因划分： (1）原生节理：成岩过程中形成的节理。 (2）次生节理：构造节理、非构造节理
2) 按力学成因划分： (1）张节理 (2）剪节理 (3）共轭节理
二、节理走向玫瑰花图的制作
1 ．节理统计结果的表示方法： 1）斯密特等密图
2）玫瑰花图
3）直方图
2 ．节理走向玫瑰花图的制作步骤：
节理走向玫瑰花图的制作节理走向玫瑰花图的制作11节理裂隙发育程度统计的意义节理裂隙发育程度统计的意义了解节理的发育程度与本地区主要的地质构造的关系为本地区拟建的岩体工程所涉及的岩体稳定性评价提供必要的参数
节理走向玫瑰花图的制作
一、引言
1、节理裂隙发育程度统计的意义
1) 了解本区域最具代表性的节理发育方向； 2 ) 了解节理的发育程度与本地区主要的地质构造的关系 3) 为本区域岩体的工程分级提供必要的参数； 4) 为本地区拟建的岩体工程所涉及的岩体稳定性评价提供必要的参数。
按裂隙率评价节理的发育程度
裂隙率K
≤ 2%
发8%
中（较发育）
强（极发育）
２、裂隙频率的计算
裂隙频率：单位长度上节理发育的条数。
取样线内节理裂隙的条数裂隙频率取样线的长度

实习八-编绘和分析节理玫瑰花图

教师点评与总结
要点一
点评成果
教师对每位同学的节理玫瑰花图和数据分析报告进行点评，指出优点和不足，提出改进意见和建议，帮助同学们进一步提高实习成果质量。
要点二
总结经验
教师总结本次实习的经验教训和取得的成果，强调实习的重要性和意义，鼓励同学们继续努力学习和实践，为未来的职业发展打下坚实的基础。
实习八编绘和分析节理玫瑰花图
目录
• 引言 • 节理玫瑰花图基本概念 • 数据采集与处理 • 编绘节理玫瑰花图步骤 • 节理玫瑰花图分析方法 • 实习成果展示与讨论 • 实习心得与体会
01
引言
目的和背景
01
地质工程实践
节理玫瑰花图是地质工程中常用的分析工具，用于表示岩石节理的分布
和特征。通过实习，学生将掌握编绘和分析节理玫瑰花图的方法和技能，
地质意义与应用领域
地质意义
节理玫瑰花图能够直观地反映节理的方向性分布特征，揭示地壳应力的方向和性质，为地质构造分析和区域稳定性评价提供依据。
应用领域
节理玫瑰花图在地质工程、岩土工程、水文地质等领域具有广泛的应用。例如，在岩体质量分级、边坡稳定性评价、地下工程围岩稳定性分析等方面，都需要考虑节理的方向性分布特征。
增强团队协作和沟通能力
实习期间，我与团队成员紧密合作，共同探讨问题并寻找解决方案，提高了我的团队协作和沟通能力。
对专业知识的认识加深
深入理解节理玫瑰花图的地质意义
通过实习，我更加深入地理解了节理玫瑰花图在地质学中的重要意义，它能够直观地反映岩石中节理的分布规律和发育程度，为地质工程提供重要的参考依据。
掌握相关地质学理论知识
为了更好地完成实习任务，我积极学习相关地质学理论知识，包括岩石学、构造地质学等，加深了对专业知识的理解。

编制和分析节理玫瑰花图或节理等密图

实训八编制和分析节理玫瑰花图或节理等密图一、目的要求1．整理节理资料掌握绘制节理玫瑰花图的内容、步骤和方法。

2．分析节理玫瑰花图反映的构造意义。

3．编制和分析节理极点图和等密图。

二、实训说明（一）绘制节理玫瑰花图节理玫瑰花图是根据在野外节理观测点上测得的节理资料编绘的，每个节理观测点编绘一幅。

它是节理统计的方法之一，作法简便，形象醒目，能比较清晰地反映出主要节理组的产状，有助于分析区域地质构造。

节理玫瑰花图可按节理的走向、倾向和倾角分别绘制。

节理走向玫瑰花图主要应用于节理倾角比较陡的地区，反映节理的走向方位；节理倾向玫瑰花图和节理倾角玫瑰花图一般是重叠绘制在同一张图上，主要应用于节理产状变化比较大的地区，结合反映节理的倾向和倾角。

1．绘制节理走向玫瑰花图的方法1）资料的整理将野外测得节理观测点上每条节理的走向,换算成北东和北西方向（如表1）,然后按方位角的一定间隔分组。

分组间隔大小依作图要求及地质情况而定,一般采用5°或10°为一间隔,如分成0°-9°,10°-19°……。

习惯上把0°归入0°-9°内,10°归入10°-19°组内,以此类推。

然后统计每组的节理数目,计算出每组节理平均走向,如0°-9°组内,有走向为6°,5°,4°三条节理,则其平均走向为5°。

把统计整理好的数值填入表中(如表2)。

2）确定作图比例尺及坐标根据作图的大小和各组节理数目,选取一定长度的线段代表1条节理,以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径,作半圆,过圆心作南北线及东西线,在圆周上标明方位角。

3）找点连线从0°-9°一组开始,按各组平均走向方位角在半圆周上作一记号,再从圆心向圆周该点的半径方向,按该组节理数目和所定比例尺定出一点,此点即代表该组节理平均走向和节理数目。

实习四节理等密图与玫瑰花图.

Note: For more complete study, record joint lengths also.
Note: For more complete study, record joint lengths also.
实习四作业节理玫瑰花图的编制
• 自编一组节理产状数据（至少50个）或以以下面两个表格中的数据为基础，编制节理走向玫瑰花图或倾向玫瑰花图
Joint Data
• Interv. Numb. Ave.Str. 0-9 12 5 10-19 5 14.8 20-29 6 22.2 30-39 13 34.7 40-49 21 45.9 59 60-69 70-79 80-89 • Interv. Numb. Ave.Str. 270-279 280-289 3 282.7 290-299 6 294 300-309 10 304.2 310-319 16 314.9 320-329 10 325.6 330-339 340-349 350-359

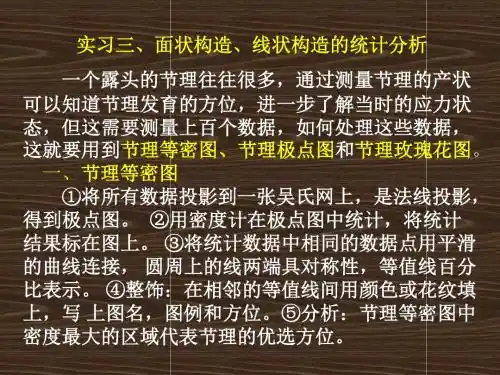

实习三、面状构造、线状构造的统计分析一个露头的节理往往很多，通过测量节理的产状可以知道节理发育的方位，进一步了解当时的应力状态，但这需要测量上百个数据，如何处理这些数据，这就要用到节理等密图、节理极点图和节理玫瑰花图。一、节理等密图 ①将所有数据投影到一张吴氏网上，是法线投影，得到极点图。 ②用密度计在极点图中统计，将统计结果标在图上。 ③将统计数据中相同的数据点用平滑的曲线连接，圆周上的线两端具对称性，等值线百分比表示。 ④整饰：在相邻的等值线间用颜色或花纹填上，写上图名，图例和方位。⑤分析：节理等密图中密度最大的区域代表节理的优选方位。
二、节理玫瑰花图分为节理走向玫瑰花图、节理倾向玫瑰花图和节理倾角玫瑰花图。其做法是： ①将所测得的节理走向或倾向换算北东或北西向，按一定间隔分组，一般为50或100为一间隔。计算每一间隔的节理条数。 ②确定作图的比例尺及坐标。选取一定的长度代表一条节理，以等于或稍大于数目最多的那一组节理的线段长度为半径按比例作半圆过圆心作东西线和南北线，在圆周上标明方位角。 ③找点连线：按各组平均走向或倾向在圆周上标明记号，再从圆心向圆周上该点处按比例定点连线。 ④写上图名和比例尺。分析节理玫瑰花图应于区域地质构造结合，往往把节理玫瑰花图按测点位置标绘在地质图上。

8-实习八-编绘和分析节理玫瑰花图解析

《构造地质学》-李强
9
3.绘制节理倾角玫瑰花图的方法：
按上述节理倾向方位角的组，求出每一组的平
均倾角，然后用节理的平均倾向和平均倾角作图，
圆半径长度代表倾角，由圆心至圆周从00-900，找
点和连线方法与倾向玫瑰花图相同。
倾向、倾角玫瑰花图一般重叠画在一张图上。作图时在平均倾向钱上，可沿半径按比例找出代表节理数和平均倾角的点，将各点连成折线即得。可用不同颜色或线条加以区别(图7-26)。
确定主应力轴的性质和方向。
2008-3-26
《构造地质学》-李强
11
节理走向玫瑰花图多在节理产状比较陡峻的情况下应用，而节理倾向玫瑰花图则多用于节理
产状变化较大的情况。
2008-3-26
《构造地质学》-李强
12
三、作业
表7-1是将表7-2的天平山8号观测点的节理测量
资料按方位间隔加以整理的结果，对其中尚未统
30)．有时可根据节理产状特征，只统
计密集部位极点，稀疏零散极点可不进行统计。
2008-3-26 《构造地质学》-李强 19
(3)连线：统计后，大圆内每一小方格“+’中心上都
注上了节理数目，把数目相同的点用连等高线方法连
成曲线(图7-31)，即成节理等值线图．等值线一般是
用节理的百分比来表示，即把小圆面积内的节理数与
3
2008-3-26
《构造地质学》-李强
4
(2)确定作图的比例尺及坐标：根据作图的大
小和各组节理数目，选取一定长度的线段代表一条节理，然后以等于或稍大于数目最多的那一组节理的线段的长度为半径，按比例作半圆，过圆心作南北线及东西线，在圆周上标明方位角。
2008-3-26

实习5绘制和分析节理玫瑰花图

倾向倾角
主要内容
一、绘制节理走向玫瑰花图二、绘制节理倾向玫瑰花图三、绘制节理倾角玫瑰花图四、节理玫瑰花图分析五、作业
三、绘制节理倾角玫瑰花图
节理倾角玫瑰花图用于反映节理倾角的分布特点。
按节理倾向方位角分组（通常按10间隔分组），
求出各组节理的节理数目和平均倾向，用圆周方
位代表各组节理的平均倾向，用半径长度代表节
四、节理玫瑰花图分析
1. 对节理玫瑰花图的分析应该与区域地质构造分析相结合，对不同期的节理进行正确地分期与配套。 2. 通常把节理玫瑰花图按测点位置标绘在地质图的相应位置，这样就能清楚地反映不同构造部位的节理与地质构造之间的空间分布特点。综合分析不同构造部位节理玫瑰花图的特征，可能确定局部应力场状态。 3. 节理走向玫瑰花图多用于节理产状比较陡的情况，而节理倾向和倾角玫瑰花图则多用于节理产状变化比较大的情况。
主要内容
一、绘制节理走向玫瑰花图二、绘制节理倾向玫瑰花图三、绘制节理倾角玫瑰花图四、节理玫瑰花图分析五、作业
五、作业
教材333页表3是在黄石板地区下志留统梅子垭组（S1m）板岩中测得的节理产状，请根据表中的节理产状资料绘制节理走向玫瑰花图、倾向玫瑰花图和倾角玫瑰花图（间隔为10）。
实习5 绘制和分析节理玫瑰花图
目的要求
1. 整理节理资料并绘制节理玫瑰花图； 2. 分析节理玫瑰花图反映的构造意义。
主要内容
一、绘制节理走向玫瑰花图二、绘制节理倾向玫瑰花图三、绘制节理倾角玫瑰花图四、节理玫瑰花图分析五、作业
节理是在表构造层次和浅构造层次岩石中广泛发育的地质构造之一，节理常常被用于古应力场的恢复和重建。
理数目。根据各组节理数目按比例在相应倾向

构造地质实训8编制和分析节理玫瑰花图

（4）写上图名和比例尺
实训8 编制和分析节理玫瑰花图
2.1.2 绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组节理的平均倾向和节理数目，用圆周方位代表节理的平均倾向, 用半径长度代表节理条数，作法与节理走向玫瑰花图相同,只不过用的是，每个节理观测点编绘一幅。它能比较清晰地反映出主要节理组的产状，有助于分析区域地质构造。
实训8 编制和分析节理玫瑰花图
2.1 绘制节理玫瑰花图节理玫瑰花图可按节理的走向、倾向和倾角
分别绘制。节理走向玫瑰花图主要应用于节理倾角比较
陡的地区，反映节理的走向方位。节理倾向玫瑰花图和节理倾角玫瑰花图一般
分析玫瑰花图，应与区域地质构造结合起来。综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。
实训8 编制和分析节理玫瑰花图
2.2 节理等密图的编制（1）编制节理极点图；（2）编制节理等密图。
节理极点图
节理等密图的编制步骤：（1）在透明纸极点图上作方格网，平行E-W、S-N线，间距等于大圆半径的1/10。（2）用密度计统计节理数
然后统计每组的节理数目，计算出每组节理平均走向，如0°-9°组内，有走向为6°，5°，4°三条节理，则其平均走向为5°。
实训8 编制和分析节理玫瑰花图
（2）确定作图比例尺及坐标根据作图的大小和各组节理数目，选取一定长度的
线段代表1条节理，以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径，作半圆，过圆心作南北线及东西线，在圆周上标明方位角。
节理等密图的优点：
节理产状要素都能得到反映，尤其反映出节理的优势方位。
图实8-5 江西杨桥矿区某节理观测点的节理等密度图

-编制节理玫瑰花图及节理极点图和等密度图--

（四）节理 Nhomakorabea瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫瑰花图。分析玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚反映出不同构造部位的节理与构造（如褶皱和断层）的关系。综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。走向节理玫瑰花图多应用节理产状比较陡峻的情况，而倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所定比例尺定出一点，此点即代表该组节理平均走向和节理数目。各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78

实习七(节理玫瑰花图)

P12
编制和分析节理玫瑰花图 P13
(二)节理等密图的编制:
节理等密图是在极点图的基础上编制的，其编制步骤如下： 1．在透明纸极点图下垫一张方格纸，方格平行EW、SN线，
间距等于大圆半径的1/10（图7-29）。 2．用密度计统计节理数 (1)工具：中心密度计是中间有一小圆的四方形胶板，小圆
半径是大圆半径的1/10；边缘密度计是两端有两个小圆的长条胶板，小圆半径也是大圆半径的1/10，两个小圆圆心连线长度等于大圆直径，中间有一条纵向窄缝便于转动和来回移动(图 7-29)。
编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图 P10
注：为03级作业一例，统计分区为5度
编制和分析节理玫瑰花图 P11
四、节理极点图的编制
节理极点图通常是在极等面积投影网上编制的，网的圆周方位表示倾向，由00-3600，半径方向表示倾角，由圆心到圆周为00-900．作图时，把透明纸蒙在网上，标明北方，当确定某一节理倾向后，再转动透明纸至东西向(或南北向)直径上，依其倾角定点，该点称极点，代表这条节理的产状。为避免投点时转动透明纸，可用与施密特网投影原理相同的极等面积投影网(赖特网)(图7-28)．网中放射线表示倾向 (00-3600)。同心圆表示倾角(由圆心到圆周为00-900)。作图时用透明纸蒙在该网上，投影出相应的极点。如一节理产状为200700，则以北为 00，顺时针数200(即倾向)，再由圆心到圆周数700(即倾角)定点为节理法线的投影点，该点就代表这条节理的产状(图7-28a点)。若产状相同的节理有数条，则在点旁注明条数(图7-28b点)．把观测点上的节理都分别投成极点，即得节理极点图。

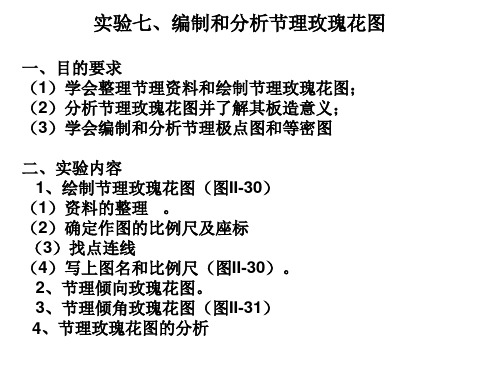

实验七、编制和分析节理玫瑰花图

实验七、实验七、编制和分析节理玫瑰花图
一、目的要求（1）学会整理节理资料和绘制节理玫瑰花图；）学会整理节理资料和绘制节理玫瑰花图；（2）分析节理玫瑰花图并了解其板造意义；）分析节理玫瑰花图并了解其板造意义；（3）学会编制和分析节理极点图和等密图）二、实验内容 1、绘制节理玫瑰花图（图II-30）、绘制节理玫瑰花图（）（1）资料的整理。）（2）确定作图的比例尺及座标）（3）找点连线）（4）写上图名和比例尺（图II-30）。）写上图名和比例尺（）。 2、节理倾向玫瑰花图。、节理倾向玫瑰花图。 3、节理倾角玫瑰花图（图II-31）、节理倾角玫瑰花图（）1）节理极点图的编制；（2）节理等密图的编制
三、作业 1、表II-3是将表II-4的天平山8号观测点的节理测量资料方位间隔加以整理的结果，对其中尚未统计整理的，应补充整理入表II-3，然后根据整理后的表II-3节理资料作节理走向玫瑰花图。 2、根据表II-5节理测定的产状资料（共150个节理），用极等面积投影网编制节理极点图，进而编制节理等密图。测点处岩层产状为NE25

用理正勘察作节理走向玫瑰花图和等密图

中南大学地球科学与信息物理学院
• 读取之后选择需要做的图,点“计算”
中南大学地球科学与信息物理学院
出现计算结果视窗，玫瑰图当玫瑰图中的主方向多于2个时，可通过鼠标左键点击结构面走向的分组区间，程序将自动选择该组的平均方向为主方向，绘制倾角分组情况，比例尺也在里面了。
中南大学地球科学与信息物理学院
• 分析节理玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚反映出不同构造部位的节理与构造(如褶皱和断层)的关系。综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。
中南大学地球科学与信息物理学院
中南大学地球科学与信息物理学院
• 读结构面数据 • ⑴ 读入结构面数据格式为*.txt； • ⑵ 文件内容格式如下： • ROCKSLOPE_WGTY_JGMDATA_V1.0 • ——文件标志，程序用于判断是否为结构面数据； • n——结构面数目； • QXi,QJi——第i个结构面的倾向,倾角，单位为度，倾向倾
在刚开始的工作目录里找计算结果，*.dxf是AutoCAD的结果，*.RTF 是word文档结果，大家就可以用了！！
中南大学球科学与信息物理学院
谢谢大家！
角之间用西文逗号隔开。 • 结构面数据格式及内容示例： • •
中南大学地球科学与信息物理学院
三角网格显示三角网格是用来控制计算图形结果（即节理等密图）是否显示三角网格。
显示三角网格的节理等密图不显示三角网格的节理等密图
中南大学地球科学与信息物理学院
参数取值范围说明：倾向值应为0°-360°之间，倾角应为0°-90°之间；读入文件时，倾向>360°时取360°，倾向<0°时取0°；读入文件时，倾角>90°时取90°，倾向<0°时取0°。

理正勘察软件赤平极射投影在绘制节理玫瑰花图中的应用

理正勘察软件赤平极射投影在绘制节理玫瑰花图中的应用胡飞; 夏勇; 张重皓【期刊名称】《《资源环境与工程》》【年(卷),期】2019(033)0z1【总页数】3页(P134-136)【关键词】节理玫瑰花图; 理正勘察软件; 赤平极射投影; 工程勘察; 节理裂隙研究【作者】胡飞; 夏勇; 张重皓【作者单位】湖北省地质局第一地质大队湖北黄石 435100【正文语种】中文【中图分类】P628; TP311.5节理是岩体受力断裂后两侧岩块没有显著位移的小型断裂构造,是地壳中分布最广泛、最常见的一种小型构造,它是地壳某一部分在一定时期、一定构造应力作用下产生的构造形迹[1-2]。

节理控制着岩体的力学性质,岩体的破坏主要是由节理面切割形成的楔形体失稳造成的[3],研究节理裂隙通常对公路(铁路)路堑、隧道、高边坡等工程的稳定性相当重要,在水利水电工程中,节理裂隙与水利水电工程建筑物区岩体的稳定性和渗漏性有着密切的关系[4],所以,研究节理的形态、性质和分布方位是十分重要的。

节理裂隙走向玫瑰花图就是研究节理的一种统计方式。

随着国家进行大规模基础建设,中国工程勘察设计业也不断发展壮大,北京理正岩土勘察软件已成为目前工程地质勘察市场上最主要的工程地质勘察软件,在勘察设计行业中使用率很高。

在对路堑、隧道、高边坡、水利水电等工程的勘察报告编制中,绘制节理玫瑰花图可有利于评价岩体稳定性。

目前市场上没有专门绘制节理玫瑰花图的软件,有地质人员采用AutoLisp语言编程绘制节理玫瑰花图,AutoLisp语言是一种运行在AutoCAD环境下的Lisp编程语言[5],但该方法要求对Lisp编程语言的运用相当熟悉,且费时、麻烦。

也有地质人员利用Excel表格中的函数和公式功能[6],绘制节理玫瑰花图,但该方法要求对Excel表格中的函数相当熟悉,且后续各数据的录入容易出错,普及率不高,而采用手工绘制节理玫瑰花图,既费时且麻烦。

目前理正岩土勘察软件虽然也没有直接绘制节理玫瑰花图的功能,但通过对理正勘察软件中极射赤平投影模块的透彻分析研究,能快速绘制节理玫瑰花图。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

中南大学地球科学与信息物理学院
软件版本：理正勘察8.1 安装步骤：略
csuyzc@gmai
中南大学地球科学与信息物理学院
• 安装完成后打开成果赤平极射投影图 • 记住弹出的工作路径，后面画好的图和资料会在那里。
csuyzc@gmai
中南大学地球科学与信息物理学院
出现以下界面，然后点“ 算 ”
csuyzc@gmai
中南大学地球科学与信息物理学院
谢谢大家！
叶震超 1c3s5u7y4z0c8@58g0m3 ai
csuyzc@gmai
中南大学地球科学与信息物理学院
出现计算结果视窗，玫瑰图当玫瑰图中的主方向多于2个时，可通过鼠标左键点击结构面走向的分组区间，程序将自动选择该组的平均方向为主方向，绘制倾角分组情况，比例尺也在里面了。
csuyzc@gmai
中南大学地球科学与信息物理学院
在刚开始的工作目录里找计算结果，*.dxf是AutoCA D的结果，*.RTF是word文档结果，大家就可以用了！！
• 分析节理玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚反映出不同构造部位的节理与构造(如褶皱和断层)的关系。综合分析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况，甚至可以大致确定主应力轴的性质和方向。
csuyzc@gmai
之间用西文逗号隔开。 • 结构面数据格式及内容示例： • •
csuyzc@gmai
中南大学地球科学与信息物理学院
三角网格显示三角网格是用来控制计算图形结果（即节理等密图）是否显示三角网格。
显示三角网格的节理等密图
不显示三角网
格的节理等密图
csuyzc@gmai
中南大学地球科学与信息物理学院
csuyzc@gmai
中南大学地球科学与信息物理学院
出现“算”界面后，点“读结构面数据”
csuyzc@gmai
中南大学地球科学与信息物理学院
• 读结构面数据 • ⑴ 读入结构面数据格式为*.txt； • ⑵ 文件内容格式如下： • ROCKSLOPE_WGTY_JGMDATA_V1.0 • ——文件标志，程序用于判断是否为结构面数据； • n——结构面数目； • QXi,QJi——第i个结构面的倾向,倾角，单位为度，倾向倾角
中南大学地球科学与信息物理学院
用理正勘察作节理走向玫瑰图和等密图
csuyzc@gmai
中南大学地球科学与信息物理学院
• 玫瑰花图是节理统计方式之一，方法简便，形象醒目，比较清楚地反映出主要节理的方向，有助于分析区域构造。最常用的是节理走向玫瑰花图。
csuyzc@gபைடு நூலகம்ai
中南大学地球科学与信息物理学院
参数取值范围说明：倾向值应为0°-360°之间，倾角应为0°-90°之间；读入文件时，倾向>360°时取360°，倾向<0°时取0°；读入文件时，倾角>90°时取90°，倾向<0°时取0°。
csuyzc@gmai
中南大学地球科学与信息物理学院
• 读取之后选择需要做的图,点“计算”
