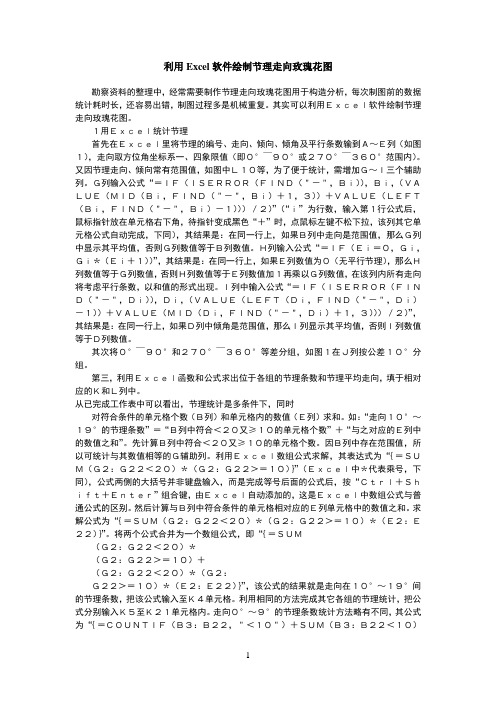

利用Excel软件绘制节理走向玫瑰花图勘察资料的整理中，经常需要制作节理走向玫瑰花图用于构造分析，每次制图前的数据统计耗时长，还容易出错，制图过程多是机械重复。
其实可以利用Ｅｘｃｅｌ软件绘制节理走向玫瑰花图。
１用Ｅｘｃｅｌ统计节理首先在Ｅｘｃｅｌ里将节理的编号、走向、倾向、倾角及平行条数输到Ａ～Ｅ列（如图１），走向取方位角坐标系一、四象限值（即０°￣９０°或２７０°￣３６０°范围内）。
又因节理走向、倾向常有范围值，如图中Ｌ１０等，为了便于统计，需增加Ｇ～Ｉ三个辅助列。
Ｇ列输入公式“＝ＩＦ（ＩＳＥＲＲＯＲ（ＦＩＮＤ（＂－＂，Ｂｉ）），Ｂｉ，（ＶＡＬＵＥ（ＭＩＤ（Ｂｉ，ＦＩＮＤ（＂－＂，Ｂｉ）＋１，３））＋ＶＡＬＵＥ（ＬＥＦＴ（Ｂｉ，ＦＩＮＤ（＂－＂，Ｂｉ）－１）））／２）”（“ｉ”为行数，输入第１行公式后，鼠标指针放在单元格右下角，待指针变成黑色“＋”时，点鼠标左键不松下拉，该列其它单元格公式自动完成，下同），其结果是：在同一行上，如果Ｂ列中走向是范围值，那么Ｇ列中显示其平均值，否则Ｇ列数值等于Ｂ列数值。
Ｈ列输入公式“＝ＩＦ（Ｅｉ＝０，Ｇｉ，Ｇｉ＊（Ｅｉ＋１））”，其结果是：在同一行上，如果Ｅ列数值为０（无平行节理），那么Ｈ列数值等于Ｇ列数值，否则Ｈ列数值等于Ｅ列数值加１再乘以Ｇ列数值，在该列内所有走向将考虑平行条数，以和值的形式出现。
Ｉ列中输入公式“＝ＩＦ（ＩＳＥＲＲＯＲ（ＦＩＮＤ（＂－＂，Ｄｉ）），Ｄｉ，（ＶＡＬＵＥ（ＬＥＦＴ（Ｄｉ，ＦＩＮＤ（＂－＂，Ｄｉ）－１））＋ＶＡＬＵＥ（ＭＩＤ（Ｄｉ，ＦＩＮＤ（＂－＂，Ｄｉ）＋１，３）））／２）”，其结果是：在同一行上，如果Ｄ列中倾角是范围值，那么Ｉ列显示其平均值，否则Ｉ列数值等于Ｄ列数值。
其次将０°￣９０°和２７０°￣３６０°等差分组，如图１在Ｊ列按公差１０°分组。

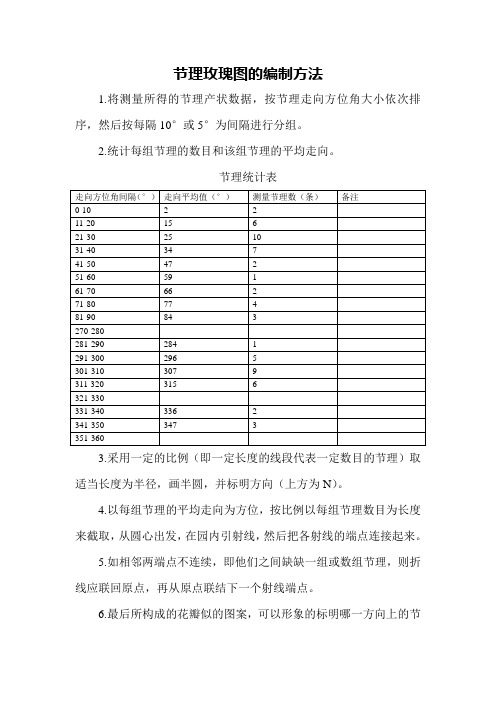

节理玫瑰图的编制方法1.将测量所得的节理产状数据，按节理走向方位角大小依次排序，然后按每隔10°或5°为间隔进行分组。
2.统计每组节理的数目和该组节理的平均走向。
节理统计表走向方位角间隔（°）走向平均值（°）测量节理数（条）备注0-10 2 211-20 15 621-30 25 1031-40 34 741-50 47 251-60 59 161-70 66 271-80 77 481-90 84 3270-280281-290 284 1291-300 296 5301-310 307 9311-320 315 6321-330331-340 336 2341-350 347 3351-3603.采用一定的比例（即一定长度的线段代表一定数目的节理）取适当长度为半径，画半圆，并标明方向（上方为N）。
4.以每组节理的平均走向为方位，按比例以每组节理数目为长度来截取，从圆心出发，在园内引射线，然后把各射线的端点连接起来。
5.如相邻两端点不连续，即他们之间缺缺一组或数组节理，则折线应联回原点，再从原点联结下一个射线端点。
6.最后所构成的花瓣似的图案，可以形象的标明哪一方向上的节理最发育，哪一方向上上的节理不发育，甚至无节理。
根据节理玫瑰图，结合其他地质资料，可进一步分析有关地质构造。
例如在轴向为NW350°的某背斜核部测得节理数据，经整理后列于上表中，根据表中数据作图：设1cm代表1条节理，取一定长度为半径，作一半圆并标明方位与刻度(上图)，依次求出代表各组节理数的射线端点并连接，即绘制出节理走向玫瑰图。
从上图看出，该区有4组节理，其中以2、4组最多，1、3组不发育。
从花瓣情况看，2、4组花瓣宽且长，说明节理数目相对较多，走向变化范围也较大。
结合野外观察资料得知，2、4组为一套共轭剪节理，1、3组为张节理。
因此，可初步推断这4组节理都与背斜有成因联系。
