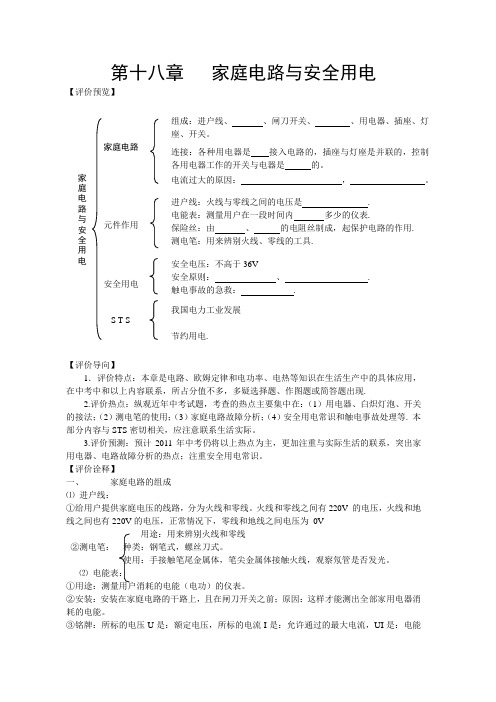

第十八章 家庭电路与安全用电【评价预览】【评价导向】1．评价特点：本章是电路、欧姆定律和电功率、电热等知识在生活生产中的具体应用，在中考中和以上内容联系，所占分值不多，多疑选择题、作图题或简答题出现.2.评价热点：纵观近年中考试题，考查的热点主要集中在：（1）用电器、白炽灯泡、开关的接法；（2）测电笔的使用；（3）家庭电路故障分析；（4）安全用电常识和触电事故处理等. 本部分内容与STS 密切相关，应注意联系生活实际。

3.评价预测：预计2011年中考仍将以上热点为主，更加注重与实际生活的联系，突出家用电器、电路故障分析的热点；注重安全用电常识。

【评价诠释】一、 家庭电路的组成⑴ 进户线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V 的电压，正常情况下，零线和地线之间电压为 0V用途：用来辨别火线和零线②测电笔： 种类：钢笔式，螺丝刀式。

使用：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

⑵ 电能表：②安装：安装在家庭电路的干路上，且在闸刀开关之前；原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U 是：额定电压，所标的电流I 是：允许通过的最大电流，UI 是：电能家庭电路与安全用电家庭电路 组成：进户线、 、闸刀开关、 、用电器、插座、灯座、开关。

连接：各种用电器是 接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是 的。

进户线：火线与零线之间的电压是 . 电能表：测量用户在一段时间内 多少的仪表. 保险丝：由 、 的电阻丝制成，起保护电路的作用. 测电笔：用来辨别火线、零线的工具. 安全用电 安全电压：不高于36V安全原则： 、 . 触电事故的急救： .S T S 节约用电. 我国电力工业发展 元件作用 电流过大的原因： ， 。

表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏。

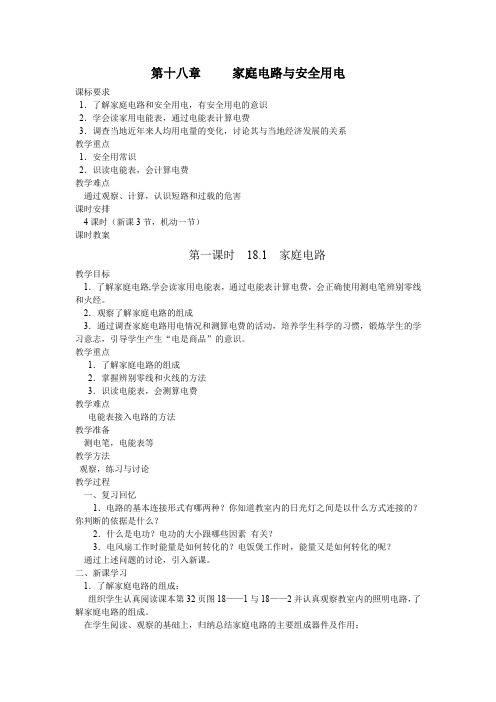

第十八章家庭电路与安全用电课标要求1．了解家庭电路和安全用电，有安全用电的意识2．学会读家用电能表，通过电能表计算电费3．调查当地近年来人均用电量的变化，讨论其与当地经济发展的关系教学重点1．安全用常识2．识读电能表，会计算电费教学难点通过观察、计算，认识短路和过载的危害课时安排4课时（新课3节，机动一节）课时教案第一课时18.1 家庭电路教学目标1．了解家庭电路,学会读家用电能表，通过电能表计算电费，会正确使用测电笔辨别零线和火经。

2．观察了解家庭电路的组成3．通过调查家庭电路用电情况和测算电费的活动，培养学生科学的习惯，锻炼学生的学习意志，引导学生产生“电是商品”的意识。

教学重点1．了解家庭电路的组成2．掌握辨别零线和火线的方法3．识读电能表，会测算电费教学难点电能表接入电路的方法教学准备测电笔，电能表等教学方法观察，练习与讨论教学过程一、复习回忆1．电路的基本连接形式有哪两种？你知道教室内的日光灯之间是以什么方式连接的？你判断的依据是什么？2．什么是电功？电功的大小跟哪些因素有关？3．电风扇工作时能量是如何转化的？电饭煲工作时，能量又是如何转化的呢？通过上述问题的讨论，引入新课。

二、新课学习1．了解家庭电路的组成：组织学生认真阅读课本第32页图18——1与18——2并认真观察教室内的照明电路，了解家庭电路的组成。

在学生阅读、观察的基础上，归纳总结家庭电路的主要组成器件及作用：进户线——充当家庭电路中的电源电能表——测电功闸刀开关——控制干路的能断，便于维修室内电路（说明当下许多家庭用自动空气开关，也可替代闸刀开关）熔断器——电路保护装置，当电路中电流过大时，熔丝熔断自动切断电路。

插座——给电视机等家用电器提供电源用电器——开关——2．活动1：用测电笔辨别零线与火线①学生观察实物“测电笔”的结构组成。

②练习组装和握笔方法③讨论、思考下列问题：（1）零线与火线的含义是什么？（2）怎样用测电笔来辨别零线与火线？（3）当测电笔的笔尖金属体接触火线时，气管为什么会发光？（4）在使用测电时，手指为何不能触及笔尖金属体？通过对上述问题的讨论，归纳总结：●火线——与零线之间有220V电压的进户线（与地之间的电压也是220V）●零线——与地之间没有电压的进户线●用测电笔识别火线和零线：能使测电笔氖管发光的进户线是火线，否则为零线。

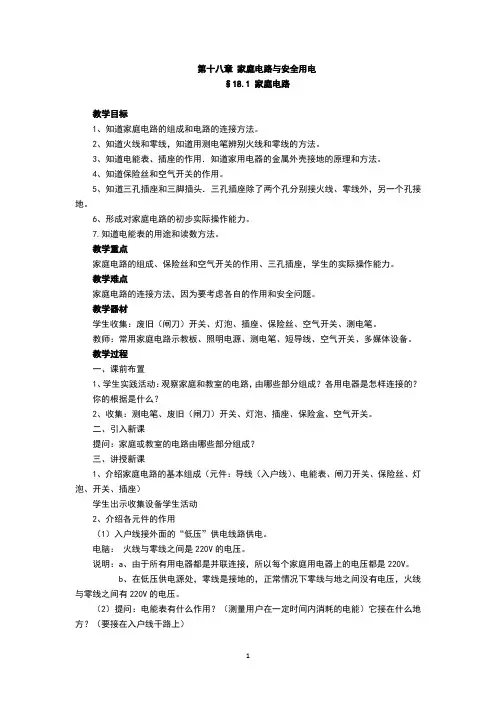

第十八章家庭电路与安全用电§18.1 家庭电路教学目标1、知道家庭电路的组成和电路的连接方法。

2、知道火线和零线，知道用测电笔辨别火线和零线的方法。

3、知道电能表、插座的作用．知道家用电器的金属外壳接地的原理和方法。

4、知道保险丝和空气开关的作用。

5、知道三孔插座和三脚插头．三孔插座除了两个孔分别接火线、零线外，另一个孔接地。

6、形成对家庭电路的初步实际操作能力。

7.知道电能表的用途和读数方法。

教学重点家庭电路的组成、保险丝和空气开关的作用、三孔插座，学生的实际操作能力。

教学难点家庭电路的连接方法，因为要考虑各自的作用和安全问题。

教学器材学生收集：废旧（闸刀）开关、灯泡、插座、保险丝、空气开关、测电笔。

教师：常用家庭电路示教板、照明电源、测电笔、短导线、空气开关、多媒体设备。

教学过程一、课前布置1、学生实践活动：观察家庭和教室的电路，由哪些部分组成？各用电器是怎样连接的？你的根据是什么？2、收集：测电笔、废旧（闸刀）开关、灯泡、插座、保险盒、空气开关。

二、引入新课提问：家庭或教室的电路由哪些部分组成？三、讲授新课1、介绍家庭电路的基本组成（元件：导线（入户线）、电能表、闸刀开关、保险丝、灯泡、开关、插座）学生出示收集设备学生活动2、介绍各元件的作用（1）入户线接外面的“低压”供电线路供电。

电脑：火线与零线之间是220V的电压。

说明：a、由于所有用电器都是并联连接，所以每个家庭用电器上的电压都是220V。

b、在低压供电源处，零线是接地的，正常情况下零线与地之间没有电压，火线与零线之间有220V的电压。

（2）提问：电能表有什么作用？（测量用户在一定时间内消耗的电能）它接在什么地方？（要接在入户线干路上）电脑：表盘上标有电压值、电流值。

设问：这是什么信息？（计算电能表允许安装家用电器最大的总功率，例题）（3）提问：闸刀开关有什么作用？演示：闸刀开关作用：控制所有用电器。

提问：灯泡的开关又有什么作用？（控制一个支路，即一个灯泡）追问：既然一个开关控制一个灯泡，那么开关与灯泡是什么连接？（串联）再问：开关是装在灯泡火线一边还是零线一边呢？为什么？（火线一边，因为保证换灯泡时更安全）观察：示教板。

三年（2022-2024）中考物理真题分项汇编（全国通用）专题18 家庭电路和用电安全1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。

电能表上标有“220V10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。

空气开关跳闸的原因可能是（）A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大C．电热水壶的内部电路短路D．接入电热水壶的插座短路【答案】C【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；B．电能表上标有“220V10（40）A”的字样，电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。

故选C。

2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（）A．双手分别接触到火线和零线B．接触破损用电器中的火线C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽【答案】D【解析】A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。

《第18章 家庭电路与安全用电》测试卷及答案姓名 得分___________一、填空（每空1分，共25分）1. 如图18-1所示，为常见住宅家庭配电线路示意图，请填写出各元件名称。

3的名称叫 电能表4的名称叫 闸刀开关5的名称叫 熔断器 6的名称叫 双孔插座2. 家庭电路的电压是 220 V ，对人安全的电压是 不高于36 V 。

3. 在照明电路中，各用电器之间应该 并联 ，开关跟所控制的用电器应该 串联 。

4. 一般家庭电路有两根进户线，跟零线之间有220V 电压的电线叫 火线 ，零线跟 地 线之间没有电压，家庭用电引起的触电事故都是由于人体直接或间接接触 火线 造成的。

5. 用久了的白炽灯通常要比相同规格的新白炽灯暗些，这主要因为灯丝发生 升华 而变细。

电阻 变大 ，当电压不变时实际功率减小。

6. 如果不小心把相线和零线碰在了一起，就会造成 短路 ，这时电路中的熔断器（或自动空气开关）自动断开，切断电路。

7. 安装家庭电路中螺口灯泡的灯头时，灯头内中间的金属片应跟电源线的 火 线相连，灯头内的螺旋套应跟 零 线相连。

8. 周末，小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。

则“跳闸”的原因可能是 总功率过大 或 短路 。

根据小华家自动空气开关上的铭牌（图18－2），他家的电路允许使用的电器总功率最大为 4400 W 。

9. 目前，我国的电力工业已跨入大区联网和推进 全国联网 的新阶段。

我国长江三峡地区正大力发展 水力 发电，并实现 西电东送 。

10. 据中国电力网报告，我国仍处于电力不足的状态。

因此，在不断提高 用电效率 、改进技术和设备的同时，必须提倡 节约用电 。

二、选择题（每题3分；19、20题为多选题，共30分）11. 在家庭电路中，自动空气开关的主要作用是（ D ）A 、保证用电器的电压不变B 、保证电路中的电流不变C 、保证用电器的功率不变D 、在电路发生短路时自动切断电路12. 熔断器盒内的熔丝断了，不可能的原因是（ A ）A 、熔丝的额定电流太大B 、熔丝额定电流太小C 、用电器的功率过大D 、电路中某处发生短路13. 某同学家中的四盏灯突然全部熄灭了，检查熔丝发现并未烧断，用测电笔测试室内各处电路的火线和零线时，氖管都发光，该同学对故障做出了下列四种判断，其中正确的是（ D ）A 、灯泡全部烧坏了B 、室内线路某处短路C 、进户火线断路D 、进户零线断路14. 下列说法中，正确的是（ D ）图18-1 L N 图18-2DZ47－70A最大工作电流 20A 漏电电流 ≤30A额定电压 220V动作时间 ≤0.1sA 、为了安全，家庭电路中的熔丝越细越好B 、用户增加了大功率用电器后，一定要换用较粗的熔丝C 、电路上的电压越高，使用的熔丝要越粗D 、绝不允许用铜丝来代替家庭电路中的熔丝15. 停在一根高压电线上的小鸟不会触电，这是因为（ D ）A 、小鸟是绝缘体，所以不会触电B 、小鸟能耐高压C 、高压线外面包有一层绝缘层D 、小鸟两爪间的电压很小16. 家庭电路电压在用电高峰时段有时会降低到198V ，一盏“220V 100W ”的灯泡在此电压下工作的实际功率是（ A ）A 、81WB 、100WC 、119WD 、138W17. 当发现有人触电时，下列措施中绝不可以首先施行的是（ C ）A 、立即切断电源开关B 、用干燥的木棒将电线挑开C 、迅速用手将人拉离电线或者用剪刀将电线剪断D 、紧急呼叫，求援18. 寒暑期间，我市电力供应紧张，市政府鼓励市民节约用电。
