家庭电路和安全用电复习

《家庭电路与安全用电阶段专题复习》xx年xx月xx日contents •家庭电路的基本知识•家庭电路的安全用电•家庭电路的故障排除•家庭电路的节能减排•安全用电常识目录01家庭电路的基本知识家庭电路的组成提供电能，如市电、发电机等。

电源导线开关用电器传输电能，由铜、铝等导电材料制成。

控制电路的通断，有手动开关和自动开关两种。

消耗电能，如灯泡、洗衣机等。

电流电荷的定向移动形成电流，单位为安培（A）。

电压电场对单位正电荷做的功，单位为伏特（V）。

家庭电路的电流和电压1家庭电路的功率和电能23功率：单位时间内完成的电功，单位为瓦特（W）。

电能：电场对电荷做的功，单位为焦耳（J）。

电功率与电能的关系：电能=电功率×时间。

02家庭电路的安全用电保护作用通过将电路中的金属部分接地，使电流直接流入大地，从而避免电流流经人体造成触电事故。

实现方式在电源插座的接地端连接一条导线，将导线另一端埋入地下或连接到建筑物上的金属部分。

家庭电路的接地保护当电路中的电流超过额定值时，过载保护器会自动切断电源，以避免电路过热、烧毁电器甚至引发火灾。

保护作用在电源插座或电路上安装过载保护器，当电流超过额定值时，保护器会自动切断电源。

实现方式家庭电路的过载保护保护作用当电路中出现短路时，短路保护器会自动切断电源，以避免短路造成的危害。

实现方式在电源插座或电路上安装短路保护器，当电路中出现短路时，保护器会自动切断电源。

家庭电路的短路保护03家庭电路的故障排除03电源断路如果电源断路，需要检查电线和电器的连接，确保连接良好。

电源故障的排除01电源短路当电源短路时，需要检查电线和电器的接触点，确保没有接触不良或断路的情况。

02电源过载如果电源过载，需要检查电器的工作状态，关闭不必要的电器，以减少负载。

如果灯泡不亮，需要检查灯泡是否完好，以及灯泡的安装是否正确。

灯泡不亮如果灯泡发光异常，如闪烁或发出异常光，需要检查电源和灯泡的安装。

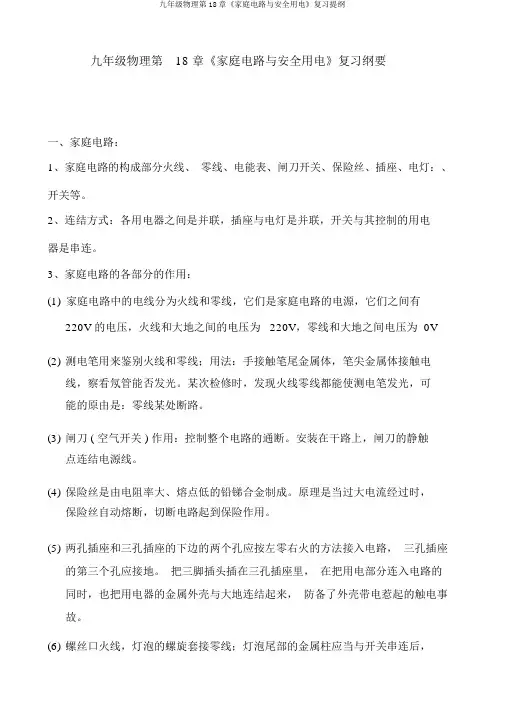

九年级物理第18 章《家庭电路与安全用电》复习纲要一、家庭电路：1、家庭电路的构成部分火线、零线、电能表、闸刀开关、保险丝、插座、电灯：、开关等。

2、连结方式：各用电器之间是并联，插座与电灯是并联，开关与其控制的用电器是串连。

3、家庭电路的各部分的作用：(1)家庭电路中的电线分为火线和零线，它们是家庭电路的电源，它们之间有220V 的电压，火线和大地之间的电压为 220V，零线和大地之间电压为 0V(2)测电笔用来鉴别火线和零线；用法：手接触笔尾金属体，笔尖金属体接触电线，察看氖管能否发光。

某次检修时，发现火线零线都能使测电笔发光，可能的原由是：零线某处断路。

(3)闸刀 ( 空气开关 ) 作用：控制整个电路的通断。

安装在干路上，闸刀的静触点连结电源线。

(4)保险丝是由电阻率大、熔点低的铅锑合金制成。

原理是当过大电流经过时，保险丝自动熔断，切断电路起到保险作用。

(5)两孔插座和三孔插座的下边的两个孔应按左零右火的方法接入电路，三孔插座的第三个孔应接地。

把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连结起来，防备了外壳带电惹起的触电事故。

(6)螺丝口火线，灯泡的螺旋套接零线；灯泡尾部的金属柱应当与开关串连后，连结到这样做的原由是当开关断开后，灯座与火线断开，防备维修时触电。

二、安全用电：1、家庭电路中造成电流过大的原由：一是短路即火线和零线没有经过用电器直接相连；二是过载即同时使用用电器的总功率过大。

2、家庭用电惹起的触电事故都是因为跟地面不停缘的人直接或间接接触火线造成的。

3、低压触电的两种方式：(1)单线触电，即站在地上的人触到火线，则有电流由火线进入人体到地，造成触电。

(2)双线触电，即站在绝缘体上的人同时触到两根电线时，造成触电。

4、安全用电知识：(1)低压勿摸，高压勿近。

(2)发现电器设施、导线的绝缘外壳损坏，要实时改换。

(3)家庭中必定要安装漏电保护开关，不可以用湿润物件接触电器设施。

专题40 家庭电路与安全用电家庭电路是直接实用的电学部分，与生活联系十分紧密，学好家庭电路对生活实际操作很有帮助，同时也是中考中常考的知识点。

中考中，分值在2 3分左右。

一、家庭电路组成：1、各元件的连接顺序：两根进户线、电能表、总开关、保险装置、插座、用电器、导线等2、电路连接示意图及电路图：3、进户线：在进户的两条输电线中，带电的一条叫做端线，俗称火线，另一条不带电，叫做零线，它在入户前已经和大地相连，零线与火线之间的电压为220V。

火线和零线的辨别——试电笔（1）试电笔的结构：（2）试电笔工作原理——如果被测导线是火线，氖管就会发光；如果被测导线是零线，则氖管不会发光（3）试电笔使用方法——人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手接触金属笔尖，否则会有触电的危险。

4、电能表：安装在家庭电路的最前面，在总开关之前，测量家庭用电消耗的电能。

5、保险装置：安装在总开关后面，与电路中的火线串联。

（1）保险丝：考点透视迷津点拨与点对点讲练a.作用：当电路中电流过大时，保险丝由于温度升高而熔断，从而自动切断电路，起到保护家庭电路的作用；b.材料：保险丝是用铅锑合金制作的，具有电阻大、熔点低的特点，不能用铜丝、铁丝等导线代替保险丝。

（2）空气开关：新建楼房的供电线路用空气开关代替保险丝。

当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。

6、插座：（1）作用：家庭电路预留的电源接口，插入插头用电器就可以工作。

（2）种类： a.两孔插座：左孔接零线，右孔接火线即“左零右火”；b.三孔插座：左孔接零线，右孔接火线，上孔接地线即“左零右火上接地”。

（3）连接方式：各插座之间是并联关系。

7、漏电保护器：安装在总开关上，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时“漏电保护器”会迅速切断电流，对人身起到保护作用。

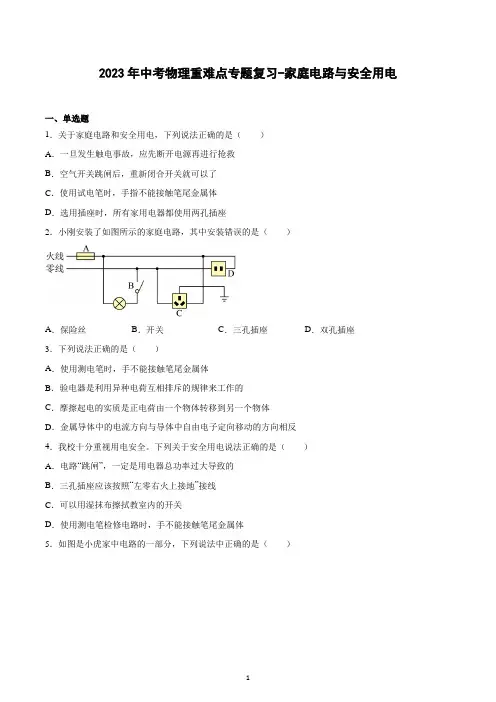

2023年中考物理重难点专题复习-家庭电路与安全用电一、单选题1．关于家庭电路和安全用电，下列说法正确的是（）A．一旦发生触电事故，应先断开电源再进行抢救B．空气开关跳闸后，重新闭合开关就可以了C．使用试电笔时，手指不能接触笔尾金属体D．选用插座时，所有家用电器都使用两孔插座2．小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3．下列说法正确的是（）A．使用测电笔时，手不能接触笔尾金属体B．验电器是利用异种电荷互相排斥的规律来工作的C．摩擦起电的实质是正电荷由一个物体转移到另一个物体D．金属导体中的电流方向与导体中自由电子定向移动的方向相反4．我校十分重视用电安全。

下列关于安全用电说法正确的是（）A．电路“跳闸”，一定是用电器总功率过大导致的B．三孔插座应该按照“左零右火上接地”接线C．可以用湿抹布擦拭教室内的开关D．使用测电笔检修电路时，手不能接触笔尾金属体5．如图是小虎家中电路的一部分，下列说法中正确的是（）A．电冰箱接入三孔插座后，其外壳与大地相连B．断开开关时，站在地上的人接触A点或B点都不会触电C．可以用漏电保护器来代替保险丝D．为了用电安全，应在乙处安装开关，甲处安装电灯6．如下图所示的家庭电路中，闭合开关S发现灯泡不发光。

此时用测电笔检测a点、b点、c点时氖管均发光，检测d点时不发光，由此可以判断（）A．a、b间导线开路B．灯泡L可能短路C．灯泡L可能开路D．c、d间导线开路7．如图所示是家庭电路中的某一部分，按下面的顺序进行检测：①闭合S1，灯L1亮；②闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。

若电路中只有一处故障（）A．灯L2与d点间断路B．c点左侧的零线开路C．灯L2的灯丝断了D．c、d两点间断路8．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路9．小东家的灯突然不亮了，电冰箱等用电器也不能工作，经检查，保险丝没有熔断，用试电笔测插座电线及用电器时，测电笔氖灯都发光，那么出故障的可能是（）A．输电线的火线某处断了B．灯丝断了C．电冰箱的电动机坏了D．输电线的零线某处断了10．下列做法符合安全用电原则的是（）A．更换灯泡前先断开电源B．使用测电笔时，手直接接触金属体笔尖C．手机充电器长期插在插座上D．家庭电路保险丝断了，用铜丝代替保险丝二、多选题11．下列关于“仪表”和“仪器”的使用说法正确的是（）A．使用测电笔时手不能接触笔尾金属体B．验电器的工作原理是同种电荷相互排斥C．电能表是用来测量用电器电功率的专用仪表D．滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的12．当今社会树立安全用电意识十分重要，以下操作符合安全用电要求的是（）A．家用电器失火时，先切断电源再灭火B．保险丝熔断后可用铜丝代替C．有金属外壳的家用电器其外壳一定要接地D．一个插线板可以接多个大功率用电器13．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，空气开关跳闸，发生这种现象的原因可能是（）A．插座处原来有短路B．电炉的插头处有短路C．电炉的开关被短路D．电炉的功率太大，且开关是闭合状态14．关于家庭电路，下列说法中不正确的是（）A．空气开关在人体触电时会自动切断电路B．家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．只要发生漏电，漏电保护器会自动切断电源，起保护作用15．关于电现象，下列说法正确的是（）A．电流做功越快，电功率越大B．家用电器的金属外壳要接地C．同种电荷相互吸引，异种电荷相互排斥D．输电线进户后，先后接总开关、电能表、保险装置三、填空题16．在家庭电路中，各用电器之间是___________（选填“串联”或“并联”）的。

家庭电路复习知识点一．家庭电路组成1.家庭电路组成示意图①进户线，②电能表，③闸刀开关，④保险丝，⑤开关，⑥电灯，⑦插座。

2.进户线：零线和火线。

火线与零线之间有220 V电压，零线与大地之间电压为0。

3.电能表：用来计量电路所消耗的电能。

4.闸刀开关：控制整个家庭电路的通断。

5.保险丝(1)作用：当电路中电流过大时，自动切断电路，保证电路安全。

(2)材料：熔点低、电阻(率)大。

(3)特点：保险丝越粗，熔断电流越大。

6.家庭电路的连接：用电器、插座与灯座之间是并联的，控制各用电器的开关与电器是串联的。

7.三孔插座(1)三孔插座接线要求：左孔接零线，右孔接火线，上孔接地线。

概括为“左零右火上接地”。

(2)优点：将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。

这样可以避免因用电器金属外壳带电而发生触电事故。

8.家庭电路常见的几种故障(1)保险丝熔断：①短路；②电路中的总功率过大；(2)火线断路：断点与火线间能使试电管的氖管发光，断点与零线间不能使氖管发光；(3)进户线零线断路：断点与火线之间能使氖管发光，从现象看，插座中的两孔都能使试电笔的氖管发光。

实际上是因为零线断了以后，电流从火线通过其他用电器的开关(灯丝)，经过零线孔，试电笔流过人体到达大地；(4)干路保险丝换装为一盏白炽灯(U额＝220 V)，闭合某一支路开关，若灯正常发光可判定家庭电路短路；(5)灯长明：开关起不到控制作用，开关中的两根线接触在一起。

9.判定家庭电路故障的两种方法(1)靠开关的通断和灯的亮暗来确定故障的原因及位置。

如：在干路的保险丝处接一盏校验灯；(2)用试电笔判断电路故障，如使氖管发光的地方与火线连接完好，不能使氖管发光的地方说明此处与火线之间有开路或此处与零线连接完好。

10.注意：（1）现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。

（2）不能用铜丝或铁丝替代保险丝。

家庭电路与安全用电复习课件pptxx年xx月xx日•家庭电路构成与元件•安全用电常识•电力安全防护措施•家庭电路常见故障及排除目•安全用电事故防范及处理•家庭安全用电宣传与教育录01家庭电路构成与元件家庭电路的构成家庭电路的电源包括市电电源、自备电源等。

电源负载导线开关家庭电路的负载包括照明灯具、家用电器、开关、插座等。

家庭电路的导线包括火线、地线、零线等。

家庭电路的开关包括电源开关、照明开关等。

家庭电路的主要元件家庭电路的电阻元件包括电灯泡、电热器、电烙铁等。

电阻元件家庭电路的电容元件包括电容器、电感器等。

电容元件家庭电路的电感元件包括变压器、电动机等。

电感元件家庭电路的电源元件包括电池、发电机等。

电源元件1电路的连接方式23家庭电路中的负载并联在火线和零线之间，电流经过负载，负载正常工作。

并联家庭电路中的负载串联在火线上，电流经过负载，负载正常工作。

串联家庭电路中的负载既有并联也有串联，电流经过负载，负载正常工作。

混联02安全用电常识根据家庭需要选择合适的电器，不要超负荷使用。

选择合适的电器严格按照电器使用说明书进行操作，不要随意更改或忽视警示标识。

按照说明书使用定期对电器进行检查和维护，确保电器正常运转。

定期维护正确使用电器设备在电器设备上使用保护设备，如保险丝、断路器等，防止电流过大导致电器损坏或引发火灾。

保护措施及注意事项使用保护设备避免电源线破损或缠绕金属物品，以免触电或引发短路。

避免电源线破损将电器放置在干燥、通风良好、无尘土的环境中，避免长时间暴晒或潮湿。

安全放置电器03定期检查电器设备定期检查电器设备是否正常运转，特别是电源线、插头、插座等部位，确保安全用电。

防止触电的方法01使用三脚插头使用三脚插头可以防止电器金属外壳意外带电，保护用户安全。

02注意电线破损如果发现电线破损或老化，应及时更换新的电线，避免触电风险。

03电力安全防护措施总结词雷电是一种常见的自然现象，防雷保护是保障建筑物和人身安全的重要措施。

中考专题复习：家庭电路和安全用电中考专题1. 家庭电路家庭电路是指连接家庭住宅中电源、电器设备的电路系统。

了解家庭电路的基本知识对于中考物理考试至关重要。

下面将从以下几个方面进行复习。

1.1 家庭电路的组成家庭电路由电源、导线、电器设备和开关组成。

•电源通常是交流电，电压一般为220伏特。

•导线用铜制成，将电源的电能传送到各个电器设备。

•电器设备包括灯泡、电视、冰箱等。

•开关用于控制电器设备的通断。

1.2 家庭电路的并联和串联家庭电路中的电器设备可以通过并联和串联的方式连接。

并联是指将电器设备的正极和负极连接在一起，串联则是将电器设备的正极和负极依次相连。

•并联连接的电器设备，可以分别独立工作，即一个设备故障不会影响其他设备的正常运行。

•串联连接的电器设备，只有在都正常工作时整个回路才能正常运行。

1.3 家庭电路的用电功率计算在家庭电路中，我们需要计算电器设备的用电功率。

•用电功率（P）等于电器设备消耗的电能（W）除以时间（t）。

即 P = W/t。

•电器设备的用电功率通常以“瓦特”（W）为单位。

1.4 家庭电路的安全问题在使用家庭电路时，我们必须注意安全问题。

•不要私拉乱接电源线，避免电路短路或过载。

•定期检查电线、插座等设备，确保其正常运行。

•不要同时接入太多的电器设备，避免超过电路负荷。

•安装过载保护开关，及时切断电流。

•定期检查家中火灾报警器的电源和电池是否正常。

2. 安全用电安全用电是指正确、合理地使用电能，预防电器设备造成的火灾和安全事故。

掌握安全用电的知识对于中考物理考试也是非常重要的。

以下将对安全用电的相关内容进行复习。

2.1 安全用电的基本知识•不要触摸带电的导线和插头，避免触电事故的发生。

•使用电器设备时，要先确保插头已经插入地线插座。

•在雷雨天气避免使用电器设备，并拔掉插头。

•避免将水或其他液体洒到电器设备上，以免引起短路或触电。

2.2 安全用电的防火措施使用电器设备时，要注意以下防火措施。
