轨距尺参数轨距尺是一种用于测量轨道轨距的工具。

轨距是指两条轨道之间的距离，它对于铁路、地铁和有轨电车等交通工具的安全运行至关重要。

轨距尺通过测量轨道两侧的距离来确定轨距的准确数值，从而确保轨道的稳定和安全。

轨距尺通常由一把可伸缩的测量杆和两个固定的测量头组成。

测量杆上标有刻度，用于测量轨道两侧的距离。

测量头则是用来固定在轨道上，确保测量的准确性和稳定性。

测量头通常采用钢材制成，具有耐用和耐腐蚀的特性。

使用轨距尺进行测量时，首先需要将测量头固定在轨道上，确保测量杆与轨道垂直。

然后，将测量杆放置在轨道上，使其与测量头保持平行。

通过观察刻度，可以准确测量轨道两侧的距离。

测量完成后，将测量头从轨道上取下，将轨距尺收起来，方便携带和存放。

轨距尺的使用具有一定的技巧和要求。

首先，使用轨距尺之前应检查其是否完好无损，确保测量的准确性。

其次，在测量过程中应注意保持测量杆与轨道平行，避免因角度不正确而导致测量结果的偏差。

另外，使用轨距尺时应注意安全，避免在车辆经过的时候进行测量，以免发生意外。

轨距尺的应用范围广泛。

不仅在铁路行业中常用，同时在地铁、有轨电车等交通工具的建设和维护过程中也起到了重要的作用。

通过使用轨距尺，可以及时发现和修复轨道的问题，确保交通工具的安全运行。

此外，轨距尺还可以用于轨道的设计和建设，保证轨道的准确度和稳定性。

除了轨距尺，还有其他一些测量轨距的工具。

例如，经常使用的还有轨距测量车。

轨距测量车是一种专门用于测量轨道轨距的车辆，它可以通过激光或其他测量技术准确测量轨道两侧的距离。

与轨距尺相比，轨距测量车可以实现更高精度的测量，并且可以快速测量大段轨道的轨距。

轨距尺是一种重要的测量工具，用于测量轨道的轨距。

它通过测量轨道两侧的距离来确保轨道的稳定和安全。

轨距尺的使用具有一定的技巧和要求，需要注意保持测量杆与轨道平行，并确保安全。

除了轨距尺，还有其他一些测量轨距的工具可供选择。

这些工具在铁路、地铁和有轨电车等交通工具的建设和维护中发挥着重要作用。

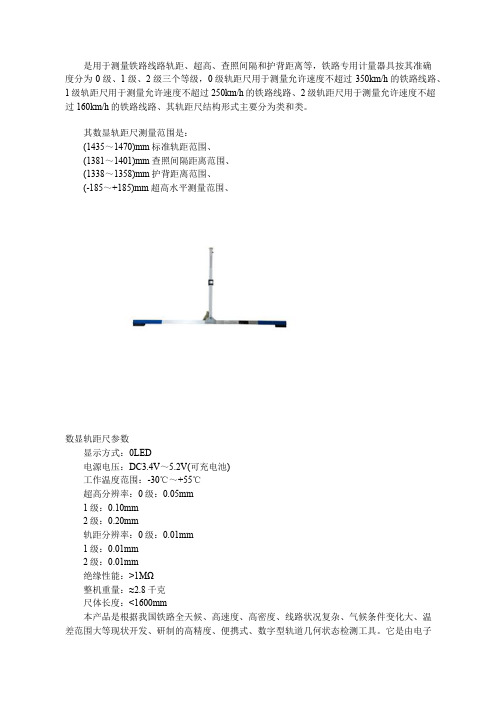

是用于测量铁路线路轨距、超高、查照间隔和护背距离等，铁路专用计量器具按其准确
度分为0级、1级、2级三个等级，0级轨距尺用于测量允许速度不超过350km/h的铁路线路、1级轨距尺用于测量允许速度不超过250km/h的铁路线路、2级轨距尺用于测量允许速度不超过160km/h的铁路线路、其轨距尺结构形式主要分为类和类。

其数显轨距尺测量范围是：
(1435～1470)mm 标准轨距范围、
(1381～1401)mm 查照间隔距离范围、
(1338～1358)mm 护背距离范围、
(-185～+185)mm 超高水平测量范围、
数显轨距尺参数
显示方式：0LED
电源电压：DC3.4V～5.2V(可充电池)
工作温度范围：-30℃～+55℃
超高分辨率：0级：0.05mm
1级：0.10mm
2级：0.20mm
轨距分辨率：0级：0.01mm
1级：0.01mm
2级：0.01mm
绝缘性能：>1MΩ
整机重量：≈2.8千克
尺体长度：<1600mm
本产品是根据我国铁路全天候、高速度、高密度、线路状况复杂、气候条件变化大、温
差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。

它是由电子
和机械两部分组成，电子部分由微电子技术、单片机技术、传感技术、信号处理技术等综合而成的高科技产品。

使用前请仔细阅读说明书标准铁路数显轨距尺2级产品介绍【产品介绍】联杰机电标准数显轨距尺，测量速度快，使用方便。

性能稳定，抗电磁干扰。

自带温度补偿，测量精度高，各种天气状况均可使用，是工务、工程部门理想的测量工具。

标准轨距数显轨距尺主要用于铁路线路轨距、超高、查照间隔、护背距离的测量。

2级数显轨距尺，用于测量允许运行速度不大于160km/h的线路，测量准确度为2级。

【依据标准】TB/T1924-2008《标准轨距铁路轨距尺》JJG219-2015《标准轨距铁路轨距尺》【性能特点】1.检测标准轨距线路轨道的水平(超高)轨距、查照间隔和护背距离;2.大屏幕OLED显示，清晰直观准确，尤其适合户外或夜间测量;3.校准操作快捷，测量过程简单，工人易于接受;4.大容量电池，待机时间超长，便于使用;5.存储检测数据，自动进行故障判断;6.测量数据准确，长期稳定性好，数字漂移小;7.自带温度补偿，减少误差;8.整尺轻便，携带方便;按键少，操作简单。

【技术参数】1、轨距尺测量范围标准轨距(1435)测量范围：(1410～1470)mm水平(超高)测量范围：(-185～+185)mm查照间隔(1391)测量范围：(1381～1401)mm护背距离(1348)测量范围：(1338～1358)mm2【环境适应性试验】环境试验主要是在实验室内用人工方法模拟一种或多种严酷的环境，以对产品的质量、性能等进行试验。

每一种新产品研发后，都需要经过严格试验，如产品能否经受住温度的剧烈变化，振动的强烈干扰，电磁兼容性，防水功能等，这些都需要在正式投入使用前对产品进行环境试验。

【注意事项】1.数显轨距尺属高精密电子测量工具，使用中应轻拿轻放，避免碰撞，非专业人员严禁拆卸;2.产品使用完后，请关闭电源，不使用时，应清洁干净放在安全的地方;3.轨距尺应坚持周期检定。

轨距尺说明书
轨距尺是一种用来测量轨距的工具。

轨距是指铁路或道路两条轨道中心之间的距离，是保证车辆安全行驶的重要参数之一。

轨距尺通常由两个测量头和一个测量杆组成。

使用轨距尺时，首先将两个测量头分别放置在两条轨道上。

然后，通过调节测量杆的长度，使得两个测量头分别接触到轨道的内侧。

接下来，可以通过读取测量杆上的刻度，得到轨距的数值。

在使用轨距尺时，需要注意以下几点：
1. 确保轨道表面平整，无杂物，以免影响测量结果。

2. 测量头应与轨道紧密接触，避免产生空隙。

3. 读取测量出来的数值时，应当注意准确对齐目标刻度，避免读取误差。

轨距尺通常由耐用的材料制成，具有一定的防护性能，可在多种环境条件下使用。

此外，一些轨距尺还可以具备其他测量功能，例如测量高程等。

总之，轨距尺是一种简单而有效的工具，用于测量轨道之间的距离，以确保铁路和道路交通的安全性。

使用者在使用轨距尺时应遵循说明书中的操作步骤，并注意安全使用。

使用前请仔细阅读说明书TGC-1520（俄式）数显轨距尺
产品介绍
【功能特点】
检测宽轨520mm铁路轨道的轨距、超高、查照间隔和护背距离；
具有检测数据存储功能，可以上传电脑以曲线形式进行故障判断；
显示方式采用OLED屏幕大字体显示，数据清晰直观；
测量面采用大型精密平磨，一次精磨完成，保证两端测量面的水平精度；
自带温度补偿优化功能，对环境温度影响进行自动修正，减少检测误差；
人性化设计，按键少，操作快捷，提升作业效率。

【技术参数】
1.轨距测量范围及误差
项目名称1520测量范围1676测量范围示值最大允许误差轨距尺1495～15551651～1711±0.25
超高-185～+185-185～+185———
查照间隔1466～14861622～1642±0.30
护背距离1423～14431579～1599±0.30
2.搭轨面平行度及超高误差单位（mm）
准确度等级搭轨面平行度
超高零位最大
允许误差超高求值最大
允许误差
超高掉头误差
超高求值重复
性
0级≤0.10±0.15±0.30≤0.30≤0.10 1级≤0.15±0.20±0.45≤0.40≤0.15 2级≤0.20±0.60±1.20≤1.2≤0.40
【注意事项】
1、数显轨距尺属高精密电子测量工具，使用中应轻拿轻放，避免碰撞，非专业人员严禁拆卸；
2、产品使用完后，请关闭电源，不使用时，应清洁干净放在安全的地方；
3、轨距尺应坚持周期检定。

湖北轨距尺的性能特点
湖北轨距尺,湖北轨距尺批发,湖北轨距尺厂家简述对比机械轨距尺，数显轨距尺有以下优势——精度高、稳定性好、使用方便。

精度高：最前沿的微电子技术和智能化数据处理系统，自带温度补偿优化，温漂小，消除了材料热胀冷缩对测量精度的影响;零级轨距尺轨距分辨力0.01mm,水平分辨力优于0.05mm，可以用于速度不大于350Km/h的路线。

稳定性好：抗电磁干扰强，符1合GB/T18268-2000中电磁兼容的规定，很好解决了数据漂移，重复测量50000次后，稳定性依旧优于0.10mm。

使用方便：
1.OLED显示，超高、规矩、查照间隔和护背距离等数据单独标定、清晰直观，适合室外强光读数和夜间测量。

2.使用时，卡住测点后，轨距尺自动完成所有数据的测量，直接读取测量数据，彻底消除了视觉误差和刻线间估算读数这两种误差，省去了使用机械轨距尺繁琐的操作程序。

3.轨距尺操作界面简单，按键人性化设置，仅有三个按键，功能强、按键少，中文大字体显示，一目了然，一看就会。

4.一键锁定屏幕，无需弯腰度数，屏幕锁定后可以边走边记录，省时省力。

5.维修简单：不需要更换机械刻线测量机构部，完全消除了更换机械刻线测量机构部件所带来的费用。

6.校准简单：只需要按照OLED提示，逐步校准，一般校准只需要2分钟。

0级数显轨距尺产品参数：
使用范围：运行速度≤350km/h的1435mm标准轨距铁路；
1435标准轨距测量范围：（1410～1470）mm；
超高（水平）测量范围：（- 185 ～＋185）mm；
显示方式：OLED；
电源电压：DC 3.4V～ 5.2V（可充电电池）；
工作温度范围：-30℃～ +55℃；
轨距测量准确度：0级；
超高（水平）测量准确度：0级；
超高分辨力：0.05；
轨距分辨力：0.01；
绝缘性能：≥1M ；
整机重量：≈2.8千克；
尺体长度：1600mm。

0级数显轨距尺主要特点
1.测量准确度高，对线路、道岔的水平（超高）和轨距进行精Q测量；
2.存储测量数据，上传到管理工作站自动进行故障判断，数据远程共享；
3.辅助功能具备轨距辅助判断功能、线路维修时目标值设定功能；
4.仪器计量标定过程快捷，操作简单。

铁路轨距尺简称道尺，又叫铁路轨道测距尺铁路轨道测量尺，我厂生产的轨距尺型号齐全，适用于标准轨距铁路的直线、曲线、道岔的轨距水平和超高的测量。

轨距尺/万能道尺，铁路施工、养路必备工具，可对轨道间距、水平度等等轨道线路指标进行有效数据测量。

广泛应用于铁路正线、地方铁路、地铁、城市轨道交通、矿山、钢厂等有轨道的线路维修养护。

标准轨距铁路轨距尺铁路轨距尺是铁路工程中常用的测量工具，用于测量铁路轨道的轨距。

标准轨距是指铁路轨道两条钢轨内侧的距离，它对于铁路线路的设计、建设和维护具有重要意义。

本文将介绍标准轨距铁路轨距尺的相关知识和使用方法。

一、标准轨距的定义。

标准轨距是指铁路轨道两条钢轨内侧的距离，它是铁路线路设计的基础参数之一。

在世界范围内，不同国家和地区的铁路标准轨距各不相同，常见的标准轨距有1435毫米（4英尺8.5英寸）、1520毫米（5英尺）、1067毫米（3英尺6英寸）等。

标准轨距的选择受到历史、地理、经济等多方面因素的影响，不同标准轨距的铁路系统在世界上并存。

二、标准轨距铁路轨距尺的结构。

标准轨距铁路轨距尺通常由测量尺、固定尺和连接杆组成。

测量尺用于测量轨距，固定尺用于固定测量尺与铁轨的位置，连接杆用于连接测量尺和固定尺。

这种结构设计使得轨距尺在使用时更加稳定和准确。

三、标准轨距铁路轨距尺的使用方法。

1. 准备工作，在使用轨距尺之前，需要检查测量尺和固定尺的状态是否良好，连接杆是否牢固。

另外，还需要检查铁轨的状态，确保没有杂物或损坏影响测量准确性。

2. 定位测量，将固定尺放置在铁轨旁，使其与铁轨平行并紧贴在内侧，然后将测量尺从固定尺上悬挂下来，确保测量尺的两端分别与两条铁轨的内侧相接触。

3. 读数记录，使用标尺或其他测量工具测量测量尺两端与固定尺的距离，即为铁路轨道的轨距。

记录测量结果，并进行多次测量取平均值，以提高测量的准确性。

四、注意事项。

1. 在使用轨距尺时，要注意安全，避免在列车通过或铁轨上有其他作业人员的情况下进行测量。

2. 在测量过程中，要注意避免测量尺与铁轨的振动或移动，以免影响测量结果的准确性。

3. 定期对轨距尺进行维护保养，确保其结构完好，使用准确。

五、总结。

标准轨距铁路轨距尺是铁路工程中不可或缺的测量工具，它的准确性和稳定性直接影响着铁路线路的设计和施工质量。

使用轨距尺时，需要严格按照操作规程进行，确保测量结果的准确性和可靠性。
