TGC–W-I型万能轨距尺_万能轨距尺_万能轨距尺厂家

1435万能轨距尺铁路轨距尺用途铁路轨距尺适用于标准轨、宽轨、窄轨铁路的直线、曲线、道岔轨距及水平和超高的测量。

一、结构特点1、水平、超高采用补偿式水准泡检测，水准泡的气泡受温度变化影响小，超高示值直接读数，检测效率高。

2、轨距检测通过放大镜读数，清晰醒目，结果准确可靠。

3、重量仅为2.0～2.6kg，体轻、强度高。

4、具体结构见附图1。

二、主要性能指标1、绝缘电阻：在500V电压下，连续测试60秒，绝缘电阻大于1MΩ。

2、轨距示值误差：1435mm点:±0.20mm;3、水平及超高示值误差: 水平:±0.65mm超高:±1.30mm四、使用方法1、轨距测量时（除测量辙叉轨距，必须将轨距尺活测座搭在基本轨上，固测座搭在心轨上外）只要将两测座搭在两轨上，拉动提手使测头与钢轨作用面接触，即可通过放大镜读出轨距示值。

由于环境温度对测量值有一定的影响，故现场使用时应根据实际环境温度对测量结果进行修正。

修正量见附表。

2、水平与超高测量:将轨距尺的两端测座搭在两股钢轨上，可通过轨距尺上的补偿式水准泡的位置测得线路的水平或超高。

3、补偿式水准泡的水平对零及读数，在检定器上或在线路的同一位置上，将轨距尺180°调头，两次读数代数和为零即水平对零；读数按气泡中心值读取（如图所示超高示值为20mm）。

4、补偿式水准泡的对零调整：轨距尺在对线路同一位置正反调头测量时,如果两次计数的代数和不为零时,则说明轨距尺水平零位已失准,需由检定人员重新校准,将轨距尺放在检定器上或放在线路的同一位置上，读取第一次示值，再将轨距尺180°调头，读取第二次示值，然后在轨距尺不动的情况下，将气泡调整到第二次读数减去第一次读数的1/2值即可。

例如：第一次读数为8mm，第二次读数为-4mm，则（-4-8）/2=-6mm，旋动调整螺丝钉，将水准泡调到-6mm位置，该轨距尺水准泡对零。

1——活动端测座；2——活动测头；3——标尺；4——水准泡；5——超高显示装置(形式供参考);6——拉手；7——尺身；8——固定测头；9——固定端测座。

铁路轨距尺检定存在的问题及应对措施发布时间：2022-06-14T06:34:00.073Z 来源：《新型城镇化》2022年12期作者：任立剑[导读] 铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

中国铁路北京局集团有限公司唐山工务段计量室河北唐山 064000摘要：铁路工务养护、维修、病害整治中离不开对线路轨距、超高的精确测量，而铁路轨距尺（以下简称轨距尺）则是为铁路线路养护、维修、病害整治提供准确数据的重要计量工具，因此，要遵从公平、公正、公开的原则，对轨距尺进行周期检定。

轨距尺检定在整个工务计量工作中，处于相当重要的位置，直接关系到铁路线路设备质量及列车运行安全，本文对轨距尺检定中存在的问题及应对措施进行分析论述，以提高对轨距尺检定能力。

关键词：铁路轨距尺计量检定1 铁路轨距尺检定概述根据《计量法》规定，轨距尺属于安全防护并纳入《中华人民共和国强制检定的工作计量器具明细目录》的铁路专用计量器具，应对其实行强制性周期检定，已确保轨距尺计量性能稳定可靠，测量数据准确无误，因此对轨距尺的检定工作应列入计量管理的重要部分，并且对铁路线路的稳定、可靠和安全具有十分重要的意义。

1.1 铁路轨距尺的概述轨距尺适用于测量铁路线路轨距、超高、查照间隔和护背距离等的铁路专用计量器具。

按其准确度等级分为0级、1级、2级三个等级，0级轨距尺适用于测量允许速度不超过350 Km/h的铁路线路，1级轨距尺适用于测量允许速度不超过250 Km/h的铁路线路，2级轨距尺适用于测量允许速度不超过160 Km/h的铁路线路。

目前，轨距尺按结构分为标尺式与数显式两种不同形式。

数显式轨距尺优势为具有较高测量精度，同时受环境温度影响较小，操作简便、读数方便，尤其适合夜间施工作业；劣势为传感、显示装置易因磕碰损坏，电池易老化，检定人员不具备修理能力。

是用于测量铁路线路轨距、超高、查照间隔和护背距离等，铁路专用计量器具按其准确
度分为0级、1级、2级三个等级，0级轨距尺用于测量允许速度不超过350km/h的铁路线路、1级轨距尺用于测量允许速度不超过250km/h的铁路线路、2级轨距尺用于测量允许速度不超过160km/h的铁路线路、其轨距尺结构形式主要分为类和类。

其数显轨距尺测量范围是：
(1435～1470)mm 标准轨距范围、
(1381～1401)mm 查照间隔距离范围、
(1338～1358)mm 护背距离范围、
(-185～+185)mm 超高水平测量范围、
数显轨距尺参数
显示方式：0LED
电源电压：DC3.4V～5.2V(可充电池)
工作温度范围：-30℃～+55℃
超高分辨率：0级：0.05mm
1级：0.10mm
2级：0.20mm
轨距分辨率：0级：0.01mm
1级：0.01mm
2级：0.01mm
绝缘性能：>1MΩ
整机重量：≈2.8千克
尺体长度：<1600mm
本产品是根据我国铁路全天候、高速度、高密度、线路状况复杂、气候条件变化大、温
差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。

它是由电子
和机械两部分组成，电子部分由微电子技术、单片机技术、传感技术、信号处理技术等综合而成的高科技产品。

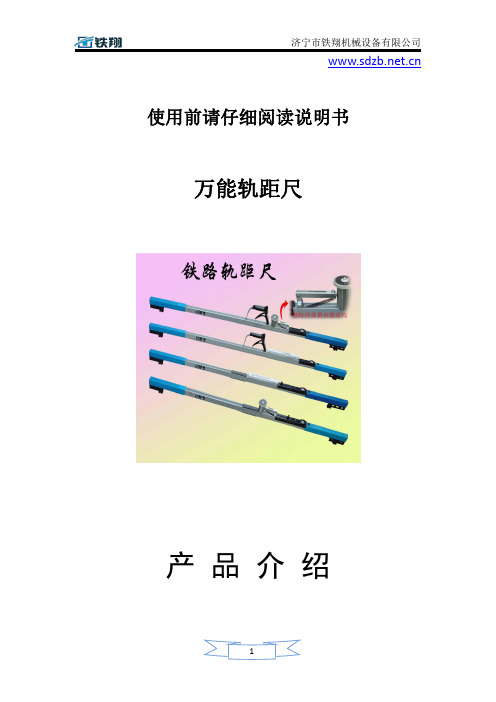

使用前请仔细阅读说明书万能轨距尺产品介绍轨距尺/支距尺/轨缝塞尺/弦线盒铁路轨距尺（简称道尺）是用于测量铁路线两股钢轨间的轨距、水平以及超高等的专用计量器具。

(1)JTGC-1A铝合金万能轨距尺1610×196×524≤2.5kg（2）JTGC-3A铝合金工作轨距尺1660×106×55≤2.3kg（3）MTGC-4型木质轨距尺1600×80×55≤2.2kg（4）ZJTGC-6600mm铝合金工作尺765×93×30≤1.1kg（5）ZJTGC-7762mm铝合金工作尺915×96×55≤1.2kg（6）ZJTGC-9900mm铝合金工作尺1070×93×55≤1.4kg产品说明：（1）铝合金轨距尺采用载面积42×25×2mm（壁厚）铝合金长方管，铝管底面为3.5mm 两条加强筋。

（2）木质轨距尺采用优质白松经的干燥定形处理，重量轻，价廉物类。

（3）搭轨座为铝合金，测头为钢质，耐磨性能好。

（4）窄轨轨距尺采用载面积35×25×3mm铝合金工字型型材。

（5）窄轨轨距尺搭轨座为耐磨尼龙66，测头为钢质耐磨性能好。

（6）铝合金轨距尺两端装有高压聚乙烯绝缘护套，固定端使用ABS绝缘上、下夹板，管内装有绝缘阻隔层，绝缘性能好。

（7）JTGC-1A铝合金万能轨距尺采用高精度多头螺纹丝杆传动原理的超高仪。

特点是上下传动快，测量高差值数据精确，稳定性好。

本司经销铁路工务工具系列,钢轨急救器。

快速扳手,运轨小车,液压起拨道器,道钉锤,道镐,石砟叉子,万能道尺,专用撬辊,打磨机,锯轨机,钻孔机,拉伸器,钢轨对正架,钢轨平挫,钢轨测温仪,锚固剂,焊工直尺,平度尺,钢轨曲线正矢测量盒,专用轨缝塞尺,钢轨锯片,钢轨专用空心/麻花钻头,发电机,进口/国产内燃捣固机,防护喇叭,钢轨打磨砂轮,鼓包鱼尾板,,钢轨螺栓,线上料,铝热焊耗材,铝热焊附属设备,铝热焊工具,撞轨器,内燃螺栓扳手,等工务工具,机械,专用设备,欢迎来电咨询。

铁路支距尺轨距尺万能道尺铁路方尺铁路支距尺,轨距尺,万能道尺,铁路方尺铁路支距尺组成：铁路支距尺,涉及一种铁路检测装置,其结构由尺身、标度尺及尺身上的游框组成,尺身为双工形型材结构,呈方管形,在型材上下两边外沿带有向外延伸,在外沿内侧开有槽口,将其不锈钢标度尺插入在槽口内,然后在其端头用销钉固定,尺身中间装有游框,游框上固定有副尺,侧板,侧板上固定有调整螺栓,尺身端头装有十字板和测头,整个支距尺呈丁字形结构。

优点：结构简单、生产安装容易,最大特点不锈钢标度尺为在型材上方与尺身固定,精度高、经久耐用,标度尺不易磨换。

铁路方尺方尺,铁路支距尺,600轨距尺,900轨距尺,1435轨距尺,万能轨距尺,轨距尺供应商,600型轨距尺,900型轨距尺,支距尺,铁路方尺,普通道尺,万能道尺,控制桩测量尺,轨缝尺煤矿巷道测量专用JTGC轨距尺,有600、900型普通铁路轨距尺,折叠式和灯光铁路轨距尺,窄轨铁路,铁路支距尺（1300）,铁路支距尺（1400）,铁路方尺,铁路曲线正矢尺,轨缝尺,控制桩测量尺,轨距尺,支距尺,万能尺,铁路轨距尺,铁路支距尺,铁路方尺,铁路轨距尺检定器等。

我公司还生产以下产品：1、轨道交通设备器材：手动齿条式起道器、液压起道机、手动弯道器、液压弯道器、液压弯轨器、扳道器、单轨阻车器、双轨阻车器、轨距尺、单轨阻车器,双轨阻车器,液压阻车器、液压挤孔机、液压垂直弯轨器、液压尖轨调整器、液压轨缝调整器、压轨器等。

2、道轨配件：道岔、道岔机芯、道夹板、压轨器压板、扣板、鱼尾板、垫板、道钉、挡板、尼龙挡板座、绝缘夹板、橡胶垫板、道岔拉杆、鱼尾螺栓、绝缘轨距杆等。

3、锚杆钻杆：B19锚杆钻杆、B22风钻杆、MK15型矿用锚索锚具、风镐钎子、环链吊具、拉线包箍、麻花钻杆及连接套、锚杆、锚杆拉力计、锚杆安装器、煤电钻、液压钢丝绳切断器、注液枪等。

4、其它产品：U型钢支架、矿用支撑钢、托盘、U型卡缆、翻车机、爬车机、扒装机、尾轮、推车机、耙斗式装岩机、绞车、矿用风筒、等相关产品。
