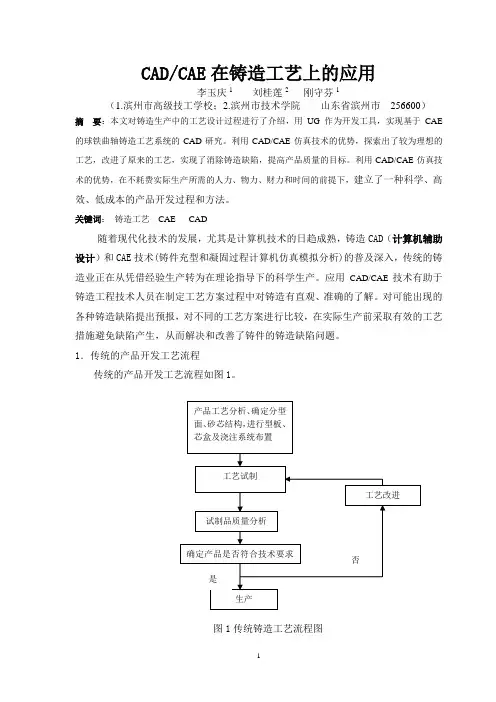

CAD/CAE在铸造工艺上的应用李玉庆1刘桂莲2刚守芬1(1.滨州市高级技工学校;2.滨州市技术学院山东省滨州市256600)摘要:本文对铸造生产中的工艺设计过程进行了介绍,用UG作为开发工具,实现基于CAE 的球铁曲轴铸造工艺系统的CAD研究。
利用CAD/CAE仿真技术的优势,探索出了较为理想的工艺,改进了原来的工艺,实现了消除铸造缺陷,提高产品质量的目标。
利用CAD/CAE仿真技术的优势,在不耗费实际生产所需的人力、物力、财力和时间的前提下,建立了一种科学、高效、低成本的产品开发过程和方法。
关键词:铸造工艺CAE CAD随着现代化技术的发展,尤其是计算机技术的日趋成熟,铸造CAD(计算机辅助设计)和CAE技术(铸件充型和凝固过程计算机仿真模拟分析)的普及深入,传统的铸造业正在从凭借经验生产转为在理论指导下的科学生产。
应用CAD/CAE技术有助于铸造工程技术人员在制定工艺方案过程中对铸造有直观、准确的了解。
对可能出现的各种铸造缺陷提出预报,对不同的工艺方案进行比较,在实际生产前采取有效的工艺措施避免缺陷产生,从而解决和改善了铸件的铸造缺陷问题。
1.传统的产品开发工艺流程传统的产品开发工艺流程如图1。
图1传统铸造工艺流程图从传统的流程图中可以看出,传统的产品开发属于一种先试制的判别方法,需进行工艺改进,然后重新进行工艺试验,这样循环往复而得到最终成熟合理的工艺,对质量改进的过程也是如此。
其高消耗、高成本、低效率、低出品率的特点,对处在激烈市场竞争中的企业是极为不利。
CAD/CAE技术是解决这些问题的有效手段,如果能够将CAD/CAE这些先进的技术应用于产品开发和质量改进中,及时发现工艺的不足之处,这样可以提高产品开发的过程质量和最终的产品质量。
2. 利用CAD/CAE技术,对传统的铸件铸造工艺进行改进和优化。
针对铸造业的现况,本文将利用CAD/CAE技术,对传统的铸件铸造工艺进行改进和优化。
2.1 建模软件的选用Unigraphics(简称UG)是集CAD/CAE/CAM一体的三维参数化软件,是当今世界最先进的计算机辅助设计、分析和制造软件,广泛应用于航空、航天、汽车、造船、通用机械和电子等工业领域。

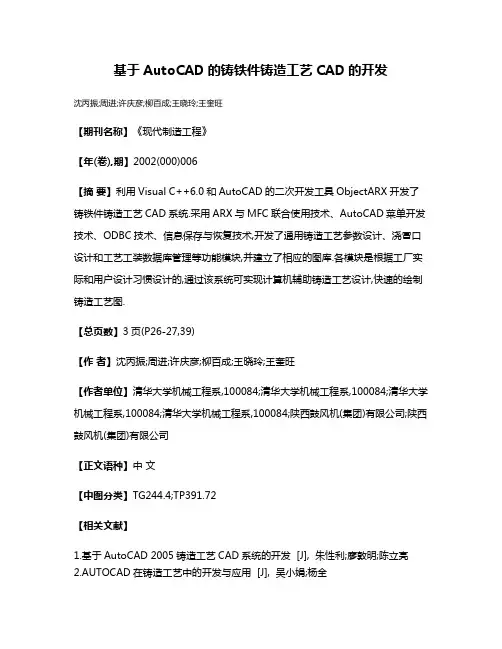

基于AutoCAD的铸铁件铸造工艺CAD的开发
沈丙振;周进;许庆彦;柳百成;王晓玲;王奎旺
【期刊名称】《现代制造工程》
【年(卷),期】2002(000)006
【摘要】利用Visual C++6.0和AutoCAD的二次开发工具ObjectARX开发了铸铁件铸造工艺CAD系统.采用ARX与MFC联合使用技术、AutoCAD菜单开发技术、ODBC技术、信息保存与恢复技术,开发了通用铸造工艺参数设计、浇冒口设计和工艺工装数据库管理等功能模块,并建立了相应的图库.各模块是根据工厂实际和用户设计习惯设计的,通过该系统可实现计算机辅助铸造工艺设计,快速的绘制铸造工艺图.
【总页数】3页(P26-27,39)
【作者】沈丙振;周进;许庆彦;柳百成;王晓玲;王奎旺
【作者单位】清华大学机械工程系,100084;清华大学机械工程系,100084;清华大学机械工程系,100084;清华大学机械工程系,100084;陕西鼓风机(集团)有限公司;陕西鼓风机(集团)有限公司
【正文语种】中文
【中图分类】TG244.4;TP391.72
【相关文献】
1.基于AutoCAD 2005铸造工艺CAD系统的开发 [J], 朱性利;廖敦明;陈立亮
2.AUTOCAD在铸造工艺中的开发与应用 [J], 吴小娟;杨全
3.基于AutoCAD的铸造工艺参数化图库应用开发 [J], 伍光凤;胡红军;龚喜兵;张卫鹏;王克波;董腾鲜
4.基于AutoCAD的铸造工艺图库的应用开发 [J], 胡红军;彭东
5.基于AutoCAD 2005的铸造工艺CAD冒口系统的开发 [J], 杨凌云;吴湘;郭勇;张勇
因版权原因,仅展示原文概要,查看原文内容请购买。

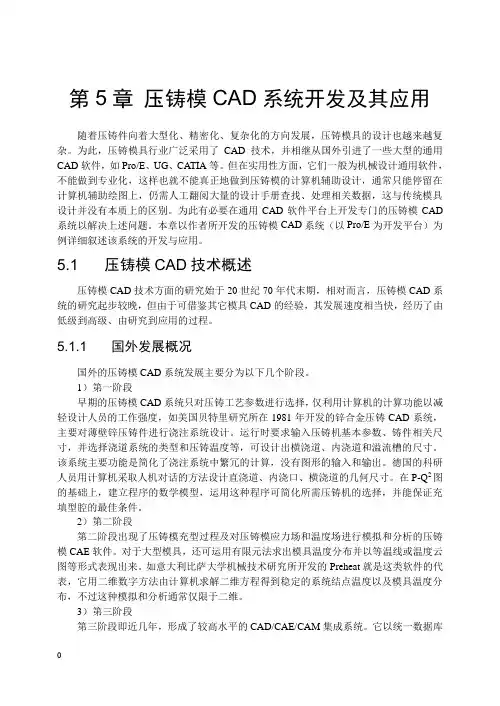

第5章压铸模CAD系统开发及其应用随着压铸件向着大型化、精密化、复杂化的方向发展,压铸模具的设计也越来越复杂。
为此,压铸模具行业广泛采用了CAD技术,并相继从国外引进了一些大型的通用CAD软件,如Pro/E、UG、CATIA等。
但在实用性方面,它们一般为机械设计通用软件,不能做到专业化,这样也就不能真正地做到压铸模的计算机辅助设计,通常只能停留在计算机辅助绘图上,仍需人工翻阅大量的设计手册查找、处理相关数据,这与传统模具设计并没有本质上的区别。
为此有必要在通用CAD软件平台上开发专门的压铸模CAD 系统以解决上述问题。
本章以作者所开发的压铸模CAD系统(以Pro/E为开发平台)为例详细叙述该系统的开发与应用。
5.1 压铸模CAD技术概述压铸模CAD技术方面的研究始于20世纪70年代末期,相对而言,压铸模CAD系统的研究起步较晚,但由于可借鉴其它模具CAD的经验,其发展速度相当快,经历了由低级到高级、由研究到应用的过程。
5.1.1 国外发展概况国外的压铸模CAD系统发展主要分为以下几个阶段。
1)第一阶段早期的压铸模CAD系统只对压铸工艺参数进行选择,仅利用计算机的计算功能以减轻设计人员的工作强度,如美国贝特里研究所在1981年开发的锌合金压铸CAD系统,主要对薄壁锌压铸件进行浇注系统设计。
运行时要求输入压铸机基本参数、铸件相关尺寸,并选择浇道系统的类型和压铸温度等,可设计出横浇道、内浇道和溢流槽的尺寸。
该系统主要功能是简化了浇注系统中繁冗的计算,没有图形的输入和输出。
德国的科研人员用计算机采取人机对话的方法设计直浇道、内浇口、横浇道的几何尺寸。
在P-Q2图的基础上,建立程序的数学模型,运用这种程序可简化所需压铸机的选择,并能保证充填型腔的最佳条件。
2)第二阶段第二阶段出现了压铸模充型过程及对压铸模应力场和温度场进行模拟和分析的压铸模CAE软件。
对于大型模具,还可运用有限元法求出模具温度分布并以等温线或温度云图等形式表现出来。
先进低本钱的铸件浇冒系统设计方法徐志安1,凌勇1,Ilse Evenepoel1,臧桂铭2,左绪娟2〔1.SIRRIS比利时国家工业技术研究所,比利时,根特9052;2.济南玫德铸造,山东济南250400〕摘要:用实例介绍了一项用于铸造生产的三维模拟技术,通过对铸件充型和凝固过程的数值模拟帮助铸造技术人员进行铸造工艺设计,从而在计算机上实现可视铸造过程,能保证既快又省地设计一个优化的铸造工艺。
与传统的模数法,经验和试错的工艺设计不同,本模型是用铸件的凝固时间计算补缩系统。
从一个铸件凝固模拟开始,根据凝固时间和被补缩的体积,计算冒口和冒口颈的尺寸和数量,再进行铸件加冒口的模拟计算,做必要的修正,直到获得满意的结果,最后根据铸件的临界壁厚,体积,充型速度和浇注温度等参数计算浇注系统。
当整个系统设计完成后,模拟计算整个充型和凝固过程以验证设计,做必要的修正,直到获得一个能生产无铸造缺陷铸件的铸造工艺,即保证一次成功生产出合格铸件,节约了时间和本钱。
关键词:模拟;浇冒系统;凝固时间;中图分类号:文献标识码:文章编号:An Advanced and Cost-Saving Method for Designing A Gating and feeding System ofCastingsXU Zhi-an1, LING Yong1, Ilse Evenepoel1, ZANG Gui-ming2, ZUO Xu-juan2(1.Sirris,Belgian Research Centre of the Technological Industry Technolgiepark919, Zwijnaarde9052, Belgium; 2.Jinan Meide Casting Co.,LTD, 250400 Jinan, Shandong, China)Abstract: This paper describes a 3-D simulation technology that assists foundry engineers in designing the feeding and gating systems, and simulates mould filling as well as solidification. While the traditional design was based upon pen and paper calculations (modulus), experience and guesses, this technology enables to conduct a fast and inexpensive virtual design and verify the effect of any change, resulting in an optimal casting configuration. T he underlying model is based upon the solidification time of the casting to calculate the feeding system. First of all, the solidification of the cast product only is simulated. Based on the solidification time and the volume to be fed, the feeding system is proposed by the calculation. Then, the proposed feeding system is taken into account in the simulation and if necessary, the feeding system can be modified until a satisfied designing is obtained. Finally the gating system is calculated depending on the volume of the casting, including the risers, the critical wall thickness of the cast product and the pouring temperature.When the complete casting system has been designed, mould filling and solidification simulation are started to validate the design, and execute necessary modifications until a defect free casting is achieved. The technology enables leading foundries to produce first time right castings on a daily base. An industrial case clearly illustrates how time, money and energy can be saved using this casting simulation technology.Key words: simulation; gating and feeding System; solidification time铸造过程包括了流体流动,传热传质和相变的复杂过程。
第12卷第4期 Vol.12No.4无锡职业技术学院学报JOURNAL OF WUXI INSTITUTE OF TECHNOLOGY2013年7月 Jul.2013 收稿日期:2013-03-29作者简介:张超彦(1981— ),男,河南邓州人,助教,硕士研究生,主要从事模具设计与制造技术研究。

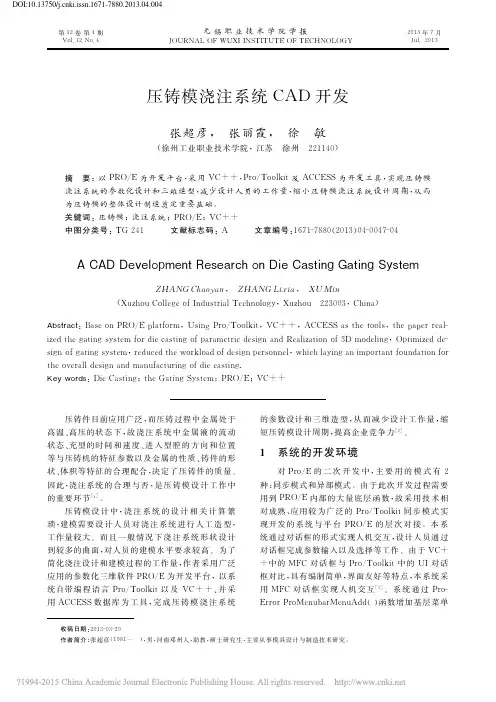

压铸模浇注系统CAD开发张超彦, 张丽霞, 徐 敏(徐州工业职业技术学院,江苏 徐州 221140)摘 要:以PRO/E为开发平台,采用VC++,Pro/Toolkit及ACCESS为开发工具,实现压铸模浇注系统的参数化设计和三维造型,减少设计人员的工作量,缩小压铸模浇注系统设计周期,从而为压铸模的整体设计制造奠定重要基础。
关键词:压铸模;浇注系统;PRO/E;VC++中图分类号:TG 241 文献标志码:A 文章编号:1671-7880(2013)04-0047-04A CAD Development Research on Die Casting Gating SystemZHANG Chaoyan, ZHANG Lixia, XU Min(Xuzhou College of Industrial Technology,Xuzhou 223003,China)Abstract:Base on PRO/E platform,Using Pro/Toolkit,VC++,ACCESS as the tools,the paper real-ized the gating system for die casting of parametric design and Realization of 3Dmodeling,Optimized de-sign of gating system,reduced the workload of design personnel,which laying an important foundation forthe overall design and manufacturing of die casting.Key words:Die Casting;the Gating System;PRO/E;VC++ 压铸件目前应用广泛,而压铸过程中金属处于高温、高压的状态下,故浇注系统中金属液的流动状态、充型的时间和速度、进入型腔的方向和位置等与压铸机的特征参数以及金属的性质、铸件的形状、体积等特征的合理配合,决定了压铸件的质量。

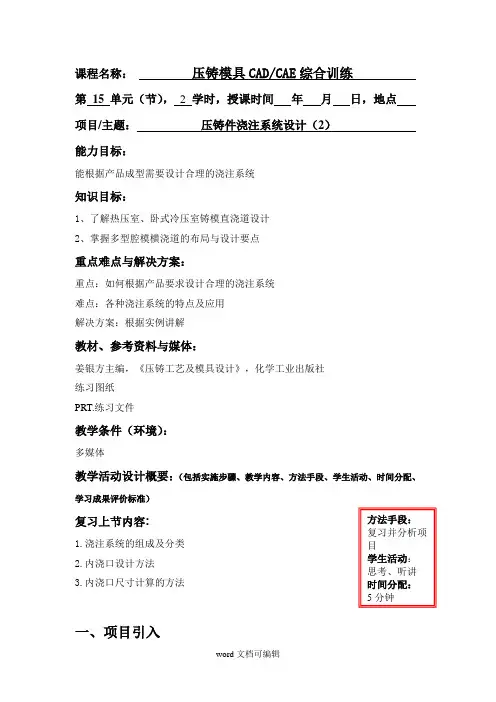

课程名称:压铸模具CAD/CAE综合训练第15 单元(节),2学时,授课时间年月日,地点项目/主题:压铸件浇注系统设计(2)能力目标:能根据产品成型需要设计合理的浇注系统知识目标:1、了解热压室、卧式冷压室铸模直浇道设计2、掌握多型腔模横浇道的布局与设计要点重点难点与解决方案:重点:如何根据产品要求设计合理的浇注系统难点:各种浇注系统的特点及应用解决方案:根据实例讲解教材、参考资料与媒体:姜银方主编,《压铸工艺及模具设计》,化学工业出版社练习图纸PRT.练习文件教学条件(环境):多媒体教学活动设计概要:(包括实施步骤、教学内容、方法手段、学生活动、时间分配、学习成果评价标准)复习上节内容:1.浇注系统的组成及分类2.内浇口设计方法3.内浇口尺寸计算的方法一、项目引入方法手段:复习并分析项目学生活动:思考、听讲时间分配:5分钟本任务以摩托产品盖为载体(如图下图所示),训练学生合理设计浇注系统的能力项目分析:摩托产品盖模芯布局及浇系统设计材料: ADC12生产批量:10万次产品外形尺寸:442X170X112二、相关知识1、直浇道设计直浇道的结构与压铸机的类型有关,分为:立式冷压室压铸机用直浇道卧式冷压室压铸机用直浇道热压室压铸机用直浇道各种类型压铸机浇注系统的结构1-直浇道; 2-横浇道;3-内浇道; 4-余料1)立式冷压室压铸机用直浇道立式冷压室压铸机用直浇道主要的组成:压铸机上喷嘴模具上的浇口套镶块分流锥立式冷压室压铸机用直浇道1—余料2—喷嘴3—浇道套 4—定模镶块5-分流锥(1)直浇道的设计要点根据内浇道截面积选择喷嘴导入口直径。
A、B、C各段均有脱模斜度,A段为1º30`,B段为1º30`~3º,C段的斜度根据镶块厚度来确定,镶块厚斜度小,反之则大。
直浇道各段连接处的直径单边放大0.5~1.0mm。
由定模镶块与分流锥构成的环形通道截面积一般为喷嘴导入口的1.2倍左右。
2002年 第5期铸造设备研究2002年 10月RESEA RCH ST U DIES ON FO UN DRY EQ U IPM EN TOct .2002 №5·设计与计算·收稿日期:2002-05-15作者简介:于彦东(1964-),女,副教授。
基金项目:黑龙江省自然科学基金资助项目(F9912)和黑龙江省教育厅科学技术研究项目(9551108)。
AutoCAD 环境下压铸模浇注系统设计于彦东, 郭立伟, 古 丰(哈尔滨理工大学,黑龙江哈尔滨150080) 摘要:采用A utoCA D 二次开发语言—AutoLI SP ,在AutoCAD2000环境下,开发了压铸模浇注系统。
该系统包括压铸模浇注系统的直浇道、横浇道、内浇口、溢流槽和排气槽。
利用本系统只需输入几个基本参数,即可自动生成相应的设计图形,使压铸模的设计更加高效快捷。
关键词:压铸模;浇注系统;A utoL ISP 中图分类号:TG 249.2 文献标识码:A 文章编号:1004-6178(2002)05-0027-03Design of Runner System of Diecasting Mould in the AutoCAD EnvironmentYU Yan -dong , GUO Li -wei , GU Feng(Harbin University of Science and Technology ,Harbin ,150080,China )A bstract :U sing the second development language of AutoCAD -AutoLISP the runner sy stem of diecasting mould is developed in the AutoCAD environment .T he system includes sprue ,runner ,g ate ,o verflow launder ,venting launder .T he sy stem ouly need in -put several basic parameter ,the cor respond desig n graph w ere automaticallycreaed .Key Words :diecasting mould ;runner system ;AutoL ISP 压铸模浇注系统CAD 是整个压铸模CAD 必不可少的组成部分之一,目前国内外对压铸模浇注系统CAD 作了一定的研究,并取得了一些成果。
例如:澳大利亚的DM T -CASTFLOW 软件中对压铸件浇注系统进行设计,德国的M ULLERP WEIN -GARTEN 机器厂开发的压铸型有限元模拟软件,华中科技大学的CAE /InteC AST 铸造工艺分析系统等。
虽然压铸模浇注系统CAD 取得了很大的进展,但还有许多问题尚待解决。
我们在AuotCAD 2000环境下开发了压铸模浇注系统设计系统,使压铸模的设计更高效、快捷。
1 系统设计思想采用AutoCAD 二次开发语言———Auto LISP ,在AutoCAD 2000环境下,采用DC L 语言来定义对话框,再配以AutoLISP 的PDB 函数,设计出形式多样的对话框应用程序。
Auto LISP 语言内嵌于Auto -CAD 中的二次开发语言,它把数据和程序统一表达为表结构,可以把程序当作数据来处理,也可把数据当作程序来执行,所以在设计过程中,采用程序式数据管理方式,即把数据库建立在程序之中,在编程的同时,就确定自己对数据的管理原则和方式。
开发的压铸模浇注系统包括直浇道、横浇道、内浇口、溢流槽(如图1所示)。
以及对这些零件进行校核和自动生成图纸的计算机辅助设计。
设计过程采用数据的程序管理方式,具有便利的人机对话操作环境。
用户可通过对话框参与设计的每一步骤,设计完毕,可在计算机上自动生成图纸和相应的数据文件。
图1 浇注系统组成2 系统的功能压铸模浇注系统设计的流程图(如图2所示)。
整个系统包含五部分功能:1)主控模块:是本系统的引导系统。
该模图2 压铸模浇注系统设计的流程图块的作用是对整个系统进行管理。
利用鼠标激活下拉式菜单。
利用菜单可以实现数据输入、输出图形等多项工作。
2)数据模块:该模块主要包括浇注系统的各参数数据库,标注参数设置等。
3)图形模块:该模块主要包括压铸模浇注系统直浇道、横浇道、内浇口、溢流槽和排气槽。
变参数图形库,图形的编辑库等。
4)输入输出模块:包括初始化参数、存入图形、输出图形、退出系统等。
浇注系统是压铸模中的重要部分,是整副模具的极为关键的环节。
在以往的设计中,设计者需要凭经验和翻阅手册,查找数据,根据公式进行计算,这需要花费许多时间。
本系统AutoLISP语言PDB 函数配以DCL语言定义的对话框编制了下拉式菜单和压铸模浇注系统直浇道、横浇道、内浇口、溢流槽和排气槽对话框(如图3所示)。
各对话框采用AutoLISP驱动,对话框中各个参数推荐值取自程序中的数据库和自动计算得出。
也可根据需要进行相应修改,使参数得到优化。
设计过程中,为了方便设计者查询数据,各对话框中参数都在退出时以数据文件的形式保存。
(a)直浇道对话框(b)横浇道对话框(c)内浇道对话框28铸 造 设 备 研 究 2002年第5期(d )溢流槽和排气槽对话框图3 浇注系统的设计对话框3 结束语采用AutoCAD 二次开发语言—AutoLISP ,在AutoCAD 2000环境下,开发的压铸模浇注系统设计系统。
实现了对压铸模浇注系统的直浇道、横浇道、内浇口、溢流槽和排气槽自动生成图纸的计算机辅助设计。
设计过程采用数据的程序管理方式,具有便利的人机对话操作环境。
系统只需输入几个基本参数,即可自动生成相应的设计图形,缩短了压铸模的设计周期。
