机械设计基础轴结构改错1

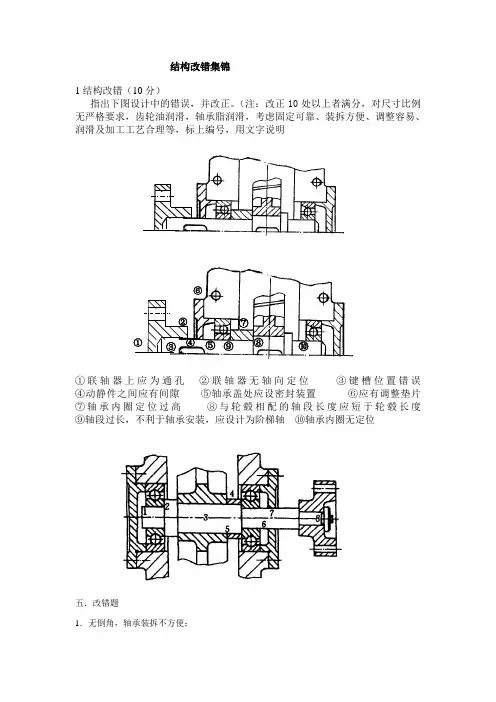

结构改错集锦1结构改错（10分）指出下图设计中的错误，并改正。

（注：改正10处以上者满分，对尺寸比例无严格要求，齿轮油润滑，轴承脂润滑，考虑固定可靠、装拆方便、调整容易、润滑及加工工艺合理等，标上编号，用文字说明①联轴器上应为通孔 ②联轴器无轴向定位 ③键槽位置错误 ④动静件之间应有间隙 ⑤轴承盖处应设密封装置 ⑥应有调整垫片⑦轴承内圈定位过高 ⑧与轮毂相配的轴段长度应短于轮毂长度 ⑨轴段过长，不利于轴承安装，应设计为阶梯轴 ⑩轴承内圈无定位五．改错题1．无倒角，轴承装拆不方便；⑥⑦ ⑤ ⑧ ⑩ ① ② ③ ⑨④2．轴肩过高，轴承无法拆卸；3．轮毂与轴无键联接，周向固定不可靠；4．套筒与轴肩平齐，右轴承定位固定不可靠，套筒外径过大，轴承无法拆卸； 5．轴头过长，齿轮装拆不便； 6．精加工面过长，也不利于轴承拆卸；7．轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉； 8．联轴器与轴间无键联接，周向固定不可靠，不利于装拆轴上零件。

1．图示为二级齿轮减速器中中间轴的结构，试指出图中结构不合理的地方（在图上标出），并改正之。

四、改错题从左至右① 套筒轴肩过高，应降低高度； ② 齿轮左端面距内臂距离太小； ③ 两齿轮间距太小④ 轴环位置不对，大齿轮装不进去，应改到两齿轮中间； 轴承类型不对，应选用同类型。

图示结构，指出6~1位置处结构为什么是错的？（12分）五、.①轴肩过高 (2分) ②定位不准确 (2分) ③轴承无法拆卸 (2分)④没有定位 (2分) ⑤密封槽不对 (2分) ⑥静止件与运动件相碰 (2分)九、①轴肩过高②无轴向定位③不能准确定位④套筒定位轴承不合理⑤静止件和活动件相碰八、①联轴器无轴向定位②联轴器与端盖接触③端盖不能与轴接触④端盖中缺密封圈⑤套筒处不应有键⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈⑩与端盖的配合面应凸起习题4 轴承采用脂润滑习题5 轴承采用脂润滑二、改正下图所示的结构错误（指出错误，并将正确的结构画在轴心线下侧）三、一阶梯轴如图所示。

北航轴的结构设计改错机械设计基础北航轴的结构设计是机械设计基础中非常重要的一部分。

在进行轴的结构设计时，需要考虑多个因素，如载荷、转速、材料等。

然而，在实际的设计过程中，可能会出现一些常见的错误。

本文将讨论北航轴的结构设计中可能出现的错误，并给出相应的改进方案。

错误一：载荷估算不准确在轴的结构设计中，准确估算载荷是非常重要的。

但是，在实际设计中，很多设计师可能没有对载荷进行准确的估算，导致轴设计不合理。

为了改正这个错误，设计师可以通过实际测试或者仿真分析等方法来准确估算载荷，并根据载荷来选择合适的材料和尺寸。

错误二：转速选择不当转速是轴设计中重要的参数之一，不同的转速对轴的结构有不同的要求。

但是，在实际设计中，一些设计师可能没有对转速进行合理的选择，导致轴出现失效。

为了改正这个错误，设计师应该根据轴所在系统的工作条件和要求来选择合适的转速，并根据转速来选择合适的材料和尺寸。

错误三：材料选择不当材料是轴设计中非常重要的一部分，不同的材料对轴的性能有着直接的影响。

然而，在实际设计中，一些设计师可能没有对材料进行合理的选择，导致轴的结构设计不合理。

为了改正这个错误，设计师应该根据轴的工作条件和要求来选择合适的材料，并根据材料的性能来设计合适的结构。

错误四：尺寸设计不合理轴的尺寸设计是轴结构设计中非常重要的一部分，不同的尺寸对轴的强度和刚度有着直接的影响。

然而，在实际设计中，一些设计师可能没有对尺寸进行合理的设计，导致轴的结构不合理。

为了改正这个错误，设计师应该根据轴的载荷和工作条件来选择合适的尺寸，并进行相应的计算和分析。

错误五：安装和组装不当轴的安装和组装是轴结构设计中非常重要的一部分，不正确的安装和组装会导致轴的失效。

然而，在实际设计中，一些设计师可能没有对安装和组装进行合理的设计，导致轴的结构不合理。

为了改正这个错误，设计师应该考虑到轴的安装和组装过程，在实际设计中预留一定的安装和组装间隙，并设计合适的连接方式和固定方式。

}(1)缺少调整垫片；(2)轮毂键槽结构不对；(3)与齿轮处键槽的位置不在同一角度上；(4)键槽处没有局部剖；(5)端盖孔与轴径间无间隙；(6)多一个键；—(7)齿轮左侧轴向定位不可靠；(8)齿轮右侧无轴向定位；(9)轴承安装方向不对；(10)轴承外圈定位超高；(11)轴与轴承端盖相碰。

^①轴承内圈定位过高②与轮毂相配的轴段长度应短于轮毂长度③键槽过长"④应有调整垫片⑤动静件之间应有间隙应有调整垫片⑥轴承盖处应设密封装置⑦轴段过长，不利于轴承安装，应设计为阶梯轴⑧键槽位置错误⑨联轴器轴向定位错误'>①左端轴承的左端无轴向定位②与轮毂相配的轴段长度应短于轮毂长度③与轮毂相配键槽位置错误④右端轴承的右端无轴向定位⑤右端齿轮处的键槽位置错误⑥右端齿轮处的轴径错误⑦中间齿轮相配轴段过长，不利于轴承安装，应设计为阶梯轴：…①轴端无倒角，装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高③轴承内圈定位过高④轴段过长，不利于轴承安装，应设计为阶梯轴⑤键槽位置错误，联轴器没有轴向定位。

（①无倒角，轴承装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高，轴承无法拆卸；③轮毂与轴无键联接，周向固定不可靠；④轴头过长，齿轮装拆不便；》⑤轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；一．齿轮轴轴系上的错误结构并改正。

（轴承采用脂润滑，齿轮采用油润滑。

）—"];￥！1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位；5 )联轴器没周向固定；6)此弹性圈没有用。

3.工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便；8)联轴器孔未打通；9)箱体端面加工面与非加工面没有分开；10)轴肩太高，无法拆卸轴承；11)键过长，套筒无法装入。

12)无调整垫片，无法调整轴承间隙。

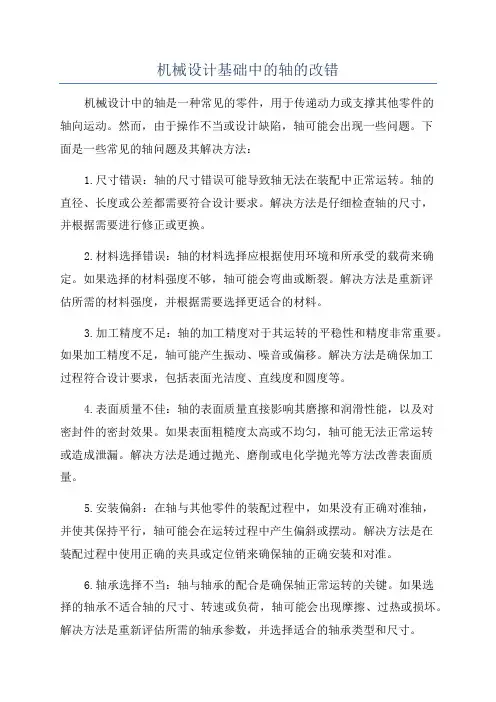

机械设计基础中的轴的改错机械设计中的轴是一种常见的零件，用于传递动力或支撑其他零件的轴向运动。
