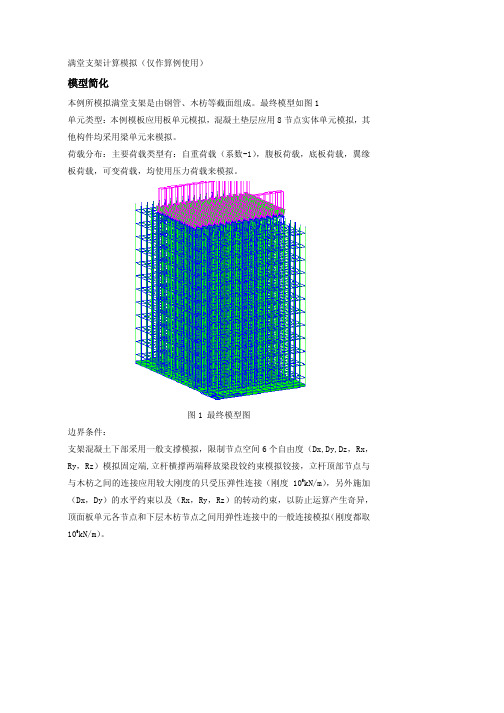

满堂支架计算模拟（仅作算例使用）模型简化本例所模拟满堂支架是由钢管、木枋等截面组成。
最终模型如图1单元类型：本例模板应用板单元模拟，混凝土垫层应用8节点实体单元模拟，其他构件均采用梁单元来模拟。
荷载分布：主要荷载类型有：自重荷载（系数-1），腹板荷载，底板荷载，翼缘板荷载，可变荷载，均使用压力荷载来模拟。
图1 最终模型图边界条件：支架混凝土下部采用一般支撑模拟，限制节点空间6个自由度（Dx,Dy,Dz，Rx，Ry，Rz）模拟固定端,立杆横撑两端释放梁段铰约束模拟铰接，立杆顶部节点与与木枋之间的连接应用较大刚度的只受压弹性连接（刚度106kN/m），另外施加（Dx，Dy）的水平约束以及（Rx，Ry，Rz）的转动约束，以防止运算产生奇异，顶面板单元各节点和下层木枋节点之间用弹性连接中的一般连接模拟（刚度都取106kN/m）。
模型建立l设定操作环境1. 首先建立新项目(新项目)，以‘满堂支架计算.mcb’为名保存(保存)。
文件/文件 / 保存2. 单位体系1)在新项目选择工具>单位体系2)长度选择‘m’, 力(质量) 选择‘kN’3)点击l定义材料使用Civil数据库中内含的材料来定义材料。
1)点击模型，材料和载面特性2)点击材料（图2）3)点击4)确认一般的材料号为‘1’（参考图3)5)在类型栏中选择‘钢材’6)在钢材的规范栏中选择‘GB03(S)’7)在数据库中选择‘Q235’8)点击图2 图3使用同样的方法建立混凝土材料和木枋材料，相应的材料属性如下图4、图5所示图4 混凝土材料属性图5 木枋属性l定义截面1)模型 / 材料和截面特性 / 截面/添加2)数据库/用户3)截面形状>管形截面4)选定用户5)截面名称>钢管偏心>中心点适用，并用同样的方法建立其他截面形式（图6、图7）。
图6 钢管截面图7 木枋截面l输入节点和单元1）鼠标右键选择节点>建立节点，坐标（0,0,0）2）鼠标右键选择节点>复制和移动>框选刚建立的节点1,方向为z向，间距（0.3,11@1.2,0.3）截面窗口如下图8所示图8 复制节点13）鼠标右键选择单元>建立（选择刚建立的最下到最上部节点建立单元）单元设置窗口如下图9所示。
模型计算简要说明
1.模型参数选取
模板支架高度为4.7m，立杆横距为0.6m，纵距为0.9m，立杆竖向步距为1.2m，顶板模板支撑小梁采用10×10cm方木，间距20cm；主梁采用48*3.5钢管支撑，模板采用1.5cm竹胶板。
支架宽度范围为12m，高4.7m，为简化计算，纵向取9m分析。
本模型为考虑剪刀撑，属于偏安全验算。
计算荷载钢筋混凝土容重为26KN/m3，厚度为1m，考虑各种不利因素及结构安全系数，放大系数取1.4。
施加均布荷载： q=26×1×1.4=36.4 KN/m2
计算模型
模型荷载添加立面图
2、模型计算结果如下
（1）支架底部反力
从计算结果可以看出，最小反力为5.1KN，最大反力为19.8KN。
（2）支架应力
中间一排支架应力
应力计算结果
从应力云图上可以看出，支架最大压应力为44Mpa，拉应力仅为5.2 Mpa，小于钢管支架的容许压应力205 Mpa。

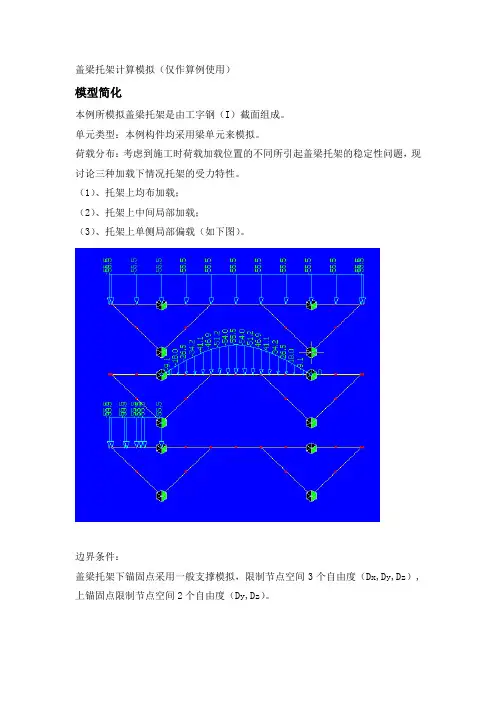

盖梁托架计算模拟（仅作算例使用）模型简化本例所模拟盖梁托架是由工字钢（I）截面组成。
单元类型：本例构件均采用梁单元来模拟。
荷载分布：考虑到施工时荷载加载位置的不同所引起盖梁托架的稳定性问题，现讨论三种加载下情况托架的受力特性。
（1）、托架上均布加载；（2）、托架上中间局部加载；（3）、托架上单侧局部偏载（如下图）。
边界条件：盖梁托架下锚固点采用一般支撑模拟，限制节点空间3个自由度（Dx,Dy,Dz）,上锚固点限制节点空间2个自由度（Dy,Dz）。
模型建立●设定操作环境1. 首先建立新项目(新项目)，以‘盖梁托架计算.mcb’ 为名保存(保存)。
文件 / 新项目文件 / 保存(盖梁托架计算)2. 单位体系设置为KN(力), m(长度)。
1)在新项目选择工具>单位体系2)长度选择‘m’, 力(质量) 选择‘KN’3)点击●定义材料使用Civil数据库中内含的材料来定义材料。
1)点击模型，材料和载面特性2)点击材料（参考图1）3)点击4)确认一般的材料号为‘1’（参考图2)5)在类型栏中选择‘钢材’6)在钢材的规范栏中选择‘GB03(S)’7)在数据库中选择‘Q235’8)点击参考图1 参考图2 定义截面1)模型 / 材料和截面特性 / 截面/添加2)数据库/用户3)截面形状>工字形截面4)选定用户5)截面名称>I50c偏心>中心（参考图3）6)点适用，并用同样的方法建立2号截面形式（参考图4）。
参考图3参考图4输入节点和单元本例节点和单元采用导入AUTOCAD的DXF文件来生成1)首先在AUTOCAD中绘制盖梁托架模形，取型钢几何中心为轴线，根据尺寸画出模型如下图所示。
图4 在CAD中绘制模型框架在CAD中给制的直线段导入后就是一个单元，直线段的两端点即为模型的节点。
为了方便画图，在CAD中绘制时可不必细分单元，只需把每根杆件的始、终点，及交点处分割即可。
导入模型后再细划分单元。
