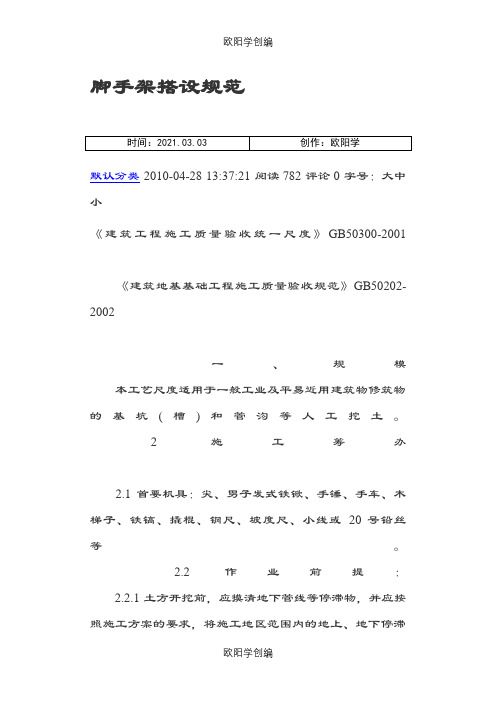

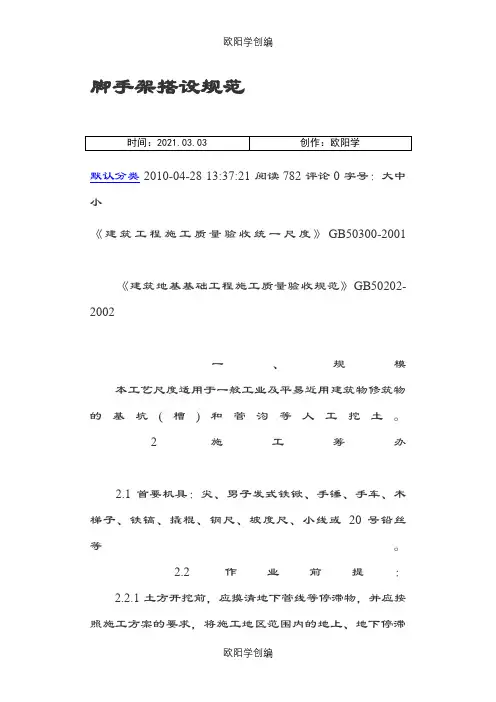

脚手架搭设规范小《建筑工程施工质量验收统一尺度》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002一、规模本工艺尺度适用于一般工业及平易近用建筑物修筑物的基坑(槽)和管沟等人工挖土。
2施工筹办2.1首要机具：尖、男子发式铁锨、手锤、手车、木梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。
2.2作业前提：2.2.1土方开挖前，应摸清地下管线等停滞物，并应按照施工方案的要求，将施工地区范围内的地上、地下停滞物断根和措置惩罚完毕。
2.2.2建筑物或修筑物的位置或园地的定位控制线（桩）、尺度程度桩及基槽的灰线尺寸，必需颠末查验合格，并办完预检手续。
2.2.3园地外貌要清算平整，做好排水坡度，在施工地区范围内，要挖临时性排水沟。
2.2.4夜里施工时，应合理摆设工序，防止错挖或超挖。
施工园地应按照需要安装照明举措措施，在危险地段应设置较着标志。
2.2.5开挖低于泉水位的基坑（槽）、管沟时，应按照当地工程地质资料，采纳措施降盆泉水位，一般要降至低于开挖底面的50cm，然后再开挖。
2.2.6认识图纸做好技能交底。
三、操作工艺3.1工艺流程：确定开挖的挨次和坡度——沿灰线切出槽边大概轮廓线——分层开挖——修整槽边清底。
3.2坡度简直定：3.2.1在天然湿润程度的土中，开挖基坑（槽）和管沟时，当挖土深度不跨越下面所开列数据的规定，可不放坡，不加支撑。
3.2.1.1密实、中密的砂土和碎石类土（充填物为砂土）----1.0m；3.2.1.2硬塑、可塑的粘质粉土及粉质粘土——1.25m；3.2.1.3硬塑、可塑的粘土和碎石类土（充填物为粘性土）——1.5m；3.2.1.4结实又硬的粘土——2.0m。
3.2.2跨越上述规定深度，在5m之内时，当土具有天然湿润程度，机关匀称，水文现象地质前提好，且无泉水，不加支撑的基坑（槽）和管沟，必需放坡。
边坡最陡坡度应切合表 1.1的规定。
脚手架施工工艺脚手架施工工艺楼主如许小的文件直接可以发上来啊,弄成附件情势会华侈各人的金币的一共有3部门: 单排坠地式钢管脚手架施工工艺一、脚手架的材料筹办一、钢管采用外径48mm，壁厚 3.5mm 烧焊钢管。

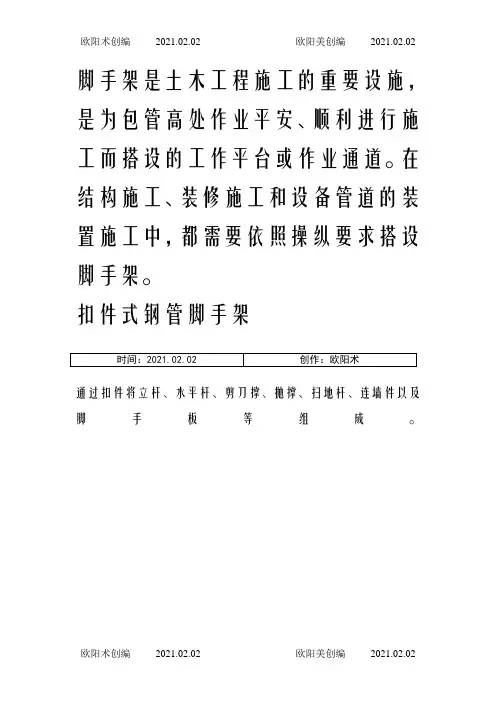

脚手架是土木工程施工的重要设施，是为包管高处作业平安、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的装置施工中，都需要依照操纵要求搭设脚手架。
扣件式钢管脚手架通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
构配件包含以下几个部分：1 钢管脚手架钢管宜采取外径48 mm、壁厚3.5 mm的焊接钢管，也可采取外径51 mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最年夜长度不该年夜于2m；其他杆不该年夜于6.5 m，每根钢管最年夜质量不该超出25kg，以便适合人工搬运。
2 扣件扣件式钢管脚手架应采取锻铸铁铸造的扣件，其基本形式有三种（图72）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a ）直角扣件； b ）旋转扣件； c ）对接扣件图 72 扣件形式3 脚手板脚手板可用钢、木、竹等资料制作，每块质量不宜年夜于30kg。
冲压钢脚手板是经常使用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，概略应有防滑办法。
木脚手板可采取厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以避免木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4 连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采取钢筋作拉接筋的柔性连墙件。
5 底座底座形式有内插式和外套式两种（图73），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径年夜2 mm。
）内插式底座；b）外套式底座图73 扣件钢管架底座1—承插钢管；2—钢板底座碗扣式脚手架碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采取碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丧失问题。

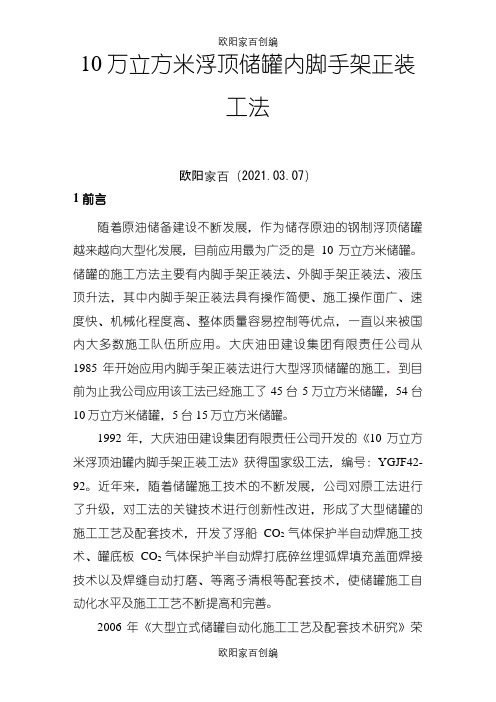

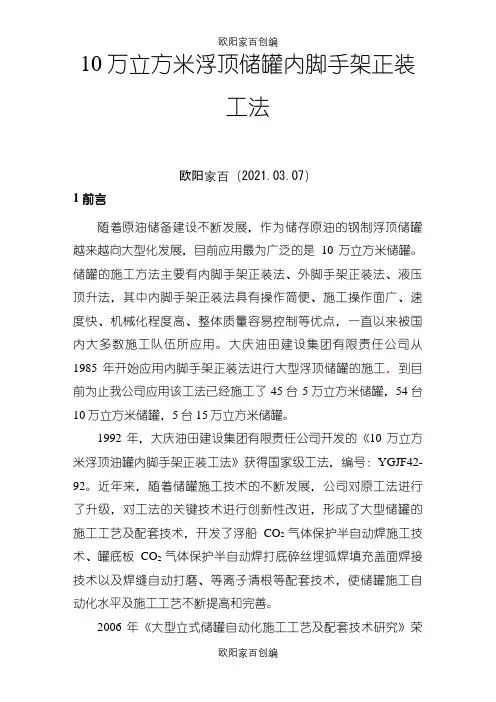

10万立方米浮顶储罐内脚手架正装工法欧阳家百（2021.03.07）1 前言随着原油储备建设不断发展，作为储存原油的钢制浮顶储罐越来越向大型化发展，目前应用最为广泛的是10万立方米储罐。
储罐的施工方法主要有内脚手架正装法、外脚手架正装法、液压顶升法，其中内脚手架正装法具有操作简便、施工操作面广、速度快、机械化程度高、整体质量容易控制等优点，一直以来被国内大多数施工队伍所应用。
大庆油田建设集团有限责任公司从1985年开始应用内脚手架正装法进行大型浮顶储罐的施工，到目前为止我公司应用该工法已经施工了45台5万立方米储罐，54台10万立方米储罐，5台15万立方米储罐。
1992年，大庆油田建设集团有限责任公司开发的《10万立方米浮顶油罐内脚手架正装工法》获得国家级工法，编号：YGJF42-92。
近年来，随着储罐施工技术的不断发展，公司对原工法进行了升级，对工法的关键技术进行创新性改进，形成了大型储罐的施工工艺及配套技术，开发了浮船CO2气体保护半自动焊施工技术、罐底板CO2气体保护半自动焊打底碎丝埋弧焊填充盖面焊接技术以及焊缝自动打磨、等离子清根等配套技术，使储罐施工自动化水平及施工工艺不断提高和完善。
2006年《大型立式储罐自动化施工工艺及配套技术研究》荣获大庆石油管理局科技进步一等奖，等离子清根设备获得国家专利，专利号：ZL200520111916.O；横焊焊剂托带获得国家专利，专利号：ZL200520111925.X；2007年由大庆油田建设集团有限责任公司自主研究的储罐罐壁板控制垂直度卡具获得国家专利，专利号ZL200720117354.X；浮顶组装式新型节点平台获得国家专利，专利号：ZL200720117355.4；多功能壁板托架获得国家专利，专利号：ZL200720117095.0。
气体保护焊防风罩获得国家专利，专利号：ZL200720117358.8。
2008年《10万立方米浮顶储罐施工配套技术研究》荣获中国石油和化学工业协会科技进步三等奖。

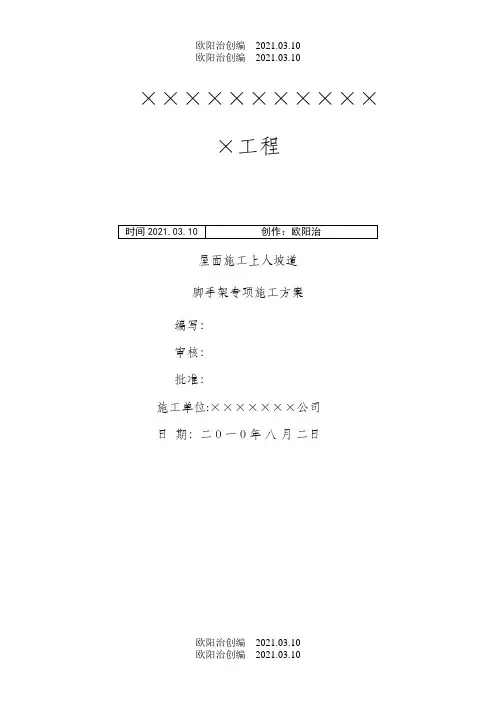

××××××××××××工程屋面施工上人坡道脚手架专项施工方案编写：审核：批准：施工单位:×××××××公司日期：二 0一0 年八月二日目录第一章编制依据、标准 (4)1、编制依据 (4)2、采用的国家及行业标准 (4)第二章工程概况 (4)1、工程概况 (4)2、场地布置 (5)第三章通道搭设方案 (6)1、上人坡道架体搭设总体思路 (6)2、施工准备 (8)3、上人坡道搭设顺序 (10)第四章材料及质量控制 (10)1、钢管、扣件、脚手板 (10)1.1、钢管 (10)2.2、扣件 (10)3.3、脚手板 (11)2、上人坡道架搭设要点及质量控制措施 (11)3、增强架体的整体稳定措施 (12)4、上人通道架体的质量控制与验收 (12)第五章计算书 (15)1、几何尺寸 (15)2、立杆根部单肢稳定性验算 (16)3、操作层水平杆抗弯验算 (17)4、顶层扣件抗滑移承载力计算 (19)5、顶层立杆稳定性验算 (20)6、格构支架极限承载力计算 (21)7、附件 (22)第六章文明施工及安全技术措施 (29)1、文明施工 (29)2、通道安全防护措施 (30)第七章工程事故应急处理预案 (32)第八章通道防雷与消防 (37)第九章施工操作平台通道拆除 (37)1、拆除前安全防护措施 (37)2、通道拆除要求 (38)3、脚手架坡道拆除 (39)3.1、施工前准备 (39)3.2、脚手架拆除施工方法 (40)第一章编制依据、标准1、编制依据（1）、本工程施工图纸；（2）、本工程钢结构施工专项方案2、采用的国家及行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001））《钢管脚手架扣件》（GB15831-1995）《建筑结构荷载规范》（GB5009-2001）第二章工程概况1、工程概况工程名称：建设单位：总包单位：屋面施工单位：监理单位：2、场地布置因屋面工程施工需要在三区3-3轴至3-4轴北侧，采用满堂脚手架搭设上人坡道，搭设最高处为23米，最底处为0米，长度为46米，宽度为6米。
