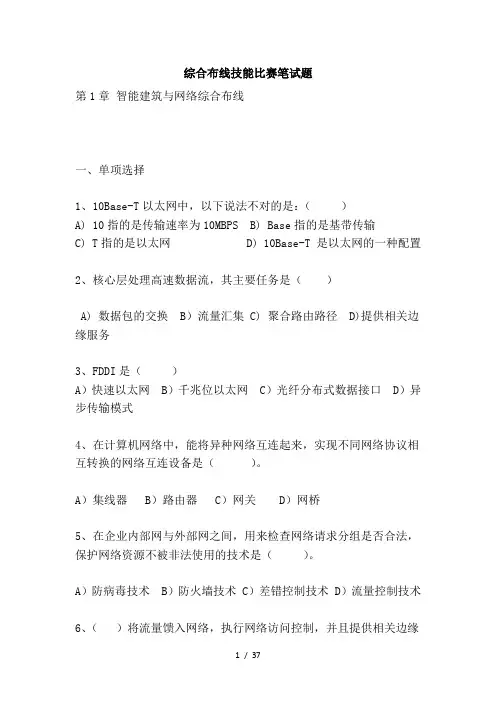

综合布线技能比赛笔考试
综合布线技能比赛笔试题第1章智能建筑与网络综合布线一、单项选择1、10Base-T以太网中，以下说法不对的是：（）A) 10指的是传输速率为10MBPS B) Base指的是基带传输C) T指的是以太网 D) 10Base-T 是以太网的一种配置2、核心层处理高速数据流，其主要任务是（）A) 数据包的交换 B）流量汇集 C) 聚合路由路径 D)提供相关边缘服务3、FDDI是（）A）快速以太网 B）千兆位以太网 C）光纤分布式数据接口 D）异步传输模式4、在计算机网络中，能将异种网络互连起来，实现不同网络协议相互转换的网络互连设备是（）。
A）集线器 B）路由器 C）网关 D）网桥5、在企业内部网与外部网之间，用来检查网络请求分组是否合法，保护网络资源不被非法使用的技术是（）。
A）防病毒技术 B）防火墙技术 C）差错控制技术 D）流量控制技术6、（）将流量馈入网络，执行网络访问控制，并且提供相关边缘服务。
A) 核心层 B）分布层 C) 接入层 D) 汇聚层7、按国际标准化组织ISO/IEC11801定义综合布线从FD到BD之间的是（）A) 建筑群干线布线子系统 B) 建筑物干线布线子系统C) 水平布线子系统 D)垂直干线布线子系统8、如果采用双绞线作为水平子系统的线缆，那么线缆的最大长度为（）A) 120m B) 200m C) 100m D) 90m9、标准机柜的内宽是（）A) 19英寸 B) 21英寸 C) 32寸 D) 30英寸10、OA系统是（）。
A）通信自动化系统 B）楼宇自动化系统C）计算机网络系统 D）办公自动化系统11、广播数据包通常采用广播地址（）A)单播地址 B)组播地址 C)广播地址 D）全零地址12、下面哪些是有效的IP主机地址（）A）127.13.214.254 B）305.299.13.1C）227.405.13.112 D）105.14.155.1213、基于RIP的路由器允许的最大跳跃计数是多少（）A）6 B）12 C）15 D）1814、在电缆中屏蔽有什么好处（）A）减少信号衰减 B）减少电磁干扰辐射C）减少物理损坏 D）减少电缆的阻抗15、若要对数据进行字符转换和数字转换，以及数据压缩，应在OSI 的( )层上实现；A)网络层 B)传输层 C)会话层 D)表示层16、网桥工作在互连网络的（）。
网络综合布线技术试题一及答案
网络综合布线技术试题一及答案一、填空题（每空1分，共25分）1.根据干线子系统的设计规范，干线布线走向应选择线缆、和的路由。
2.建筑物两大类型的通道分别是和，干线线缆应选择敷设线缆。
3.建筑群干线子系统的布线方法可分为、和。
4. TSB－67标准定义的5类线缆现场认证测试参数为：接线图、、、、、等。
5.智能建筑的4大主要特征是：、、和。
6.设备间常用的供配电方式有直接供电、和。
7.综合布线系统的测试，从工程的角度来说可以分为两类：和。
8.综合布线设计等级是：、和。
二、单项选择题（每题2分，共20分）1．综合布线系统与应用系统相对（）.A.有关B.无关C.一致D.密切2.不属于综合布线系统特点的是( ).A.开放性B.灵活性C.单一性D.经济性3.双绞线一般以箱为单位订购,每箱双绞线长度为( )米.A.285B.1000C.600D.3054.5类双绞线缆能支持( )以下的信息传输.A.20MHzB.50MHzC.80MHzD.100MHz5.光纤的选择原则主要有两条( ).A.传输距离和容量B.传输速度和容量C.传输频率和容量D.传输距离和速度6.完整的综合布线系统由（）个子系统组成。
A. 6B.7C.8D.97.以下，哪一个不是综合布线系统的设计等级（）。
A. 无线型综合布线系统B. 基本型综合布线系统C. 增强型综合布线系统D. 综合型综合布线系统8.下列说法正确的是（）A.双绞线分为屏蔽双绞线和非屏蔽双绞线两种B.同轴电缆只能用于传输数字信号C.光纤可以以任意角度弯曲D.红外线不能用于传输数据9.路由器工作于OSI参考模型的第（）层A.三B.四C.五D.六10. IEEE802.3标准采用（）拓扑结构A.总线型B.星型C.环型结构D.蜂窝拓扑结构三、名词解释（每题5分，共20分）1. 综合布线2. 屏蔽双绞线3. 近端串扰4. 并行传输：四、简答题（每题7分，共35分）1.简述水平子系统的设计步骤。
网络综合布线考试试题及答案
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种类型的电缆通常用于室内布线？A. 同轴电缆B. 双绞线C. 光纤D. 无线信号答案：B2. 在网络综合布线中，下列哪项不是传输介质？A. 双绞线B. 光纤C. 无线电波D. 网络交换机答案：D3. 下列哪种网络标准定义了10Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A4. 在网络综合布线中，下列哪种设备用于连接不同网络段？A. 路由器B. 交换机C. 集线器D. 网桥答案：C5. 下列哪种网络设备用于连接多个网络，并进行数据包转发？A. 路由器B. 交换机C. 集线器D. 网桥答案：A6. 在网络综合布线中，下列哪种电缆具有最高的传输速率？A. 双绞线B. 同轴电缆C. 光纤D. 无线信号答案：C7. 下列哪种网络标准定义了100Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A8. 在网络综合布线中，下列哪种设备用于连接多个网络，并进行数据包过滤？A. 路由器B. 交换机C. 集线器D. 网桥答案：B9. 下列哪种网络设备用于连接多个网络，并进行数据包转发和路由选择？A. 路由器B. 交换机C. 集线器D. 网桥答案：A10. 下列哪种网络标准定义了1000Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A二、填空题（每题2分，共20分）1. 在网络综合布线中，通常将网络设备分为______和______两大类。
答案：传输介质、网络设备2. 双绞线分为______和______两种类型。
答案：屏蔽双绞线、非屏蔽双绞线3. 在网络综合布线中，下列设备分别属于哪一类：交换机（______）、路由器（______）、集线器（______）。
网络综合布线试题及答案
Ⅰ单项选择题(本大题共25小题，每小题2分，共50分)(1) 智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与( )相结合的产物。
A．计算机技术 B．科学技术C．信息技术D．通信技术(2) 下列哪项不属于综合布线的特点。
( )A．实用性B．兼容性C．可靠性D．先进性(3) 目前所讲的智能小区主要指住宅智能小区，根据国家建设部关于在全国建成一批智能化小区示范工程项目，将智能小区示范工程分为3种类型，其中错误的是( )。
A．一星级B．二星级C．三星级D．四星级(4) 中国国家标准YD/T926-2001《大楼通信综合布线系统》分为下列几个部分，其中哪个不属于该标准。
( )A．YD/T926.1-2001《大楼通信综合布线系统第1部分：总规范》B．YD/T926.2-2001《大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求》C．YD/T926.3-2001《大楼通信综合布线系统第3部分：综合布线用连接硬件技术要求》D．YD/T926.4-2001《大楼通信综合布线系统第4部分：综合布线用验收要求》(5) 综合布线要求设计一个结构合理、技术先进、满足需求的综合布线系统方案，下列哪项不属于综合布线系统的设计原则。
( )A．不必将综合布线系统纳入建筑物整体规划、设计和建设中B．综合考虑用户需求、建筑物功能、经济发展水平等因素C．长远规划思想、保持一定的先进性D．扩展性、标准化、灵活的管理方式(6) 下列哪项不属于综合布线产品选型原则。
( )A．满足功能和环境要求B．选用高性能产品C．符合相关标准和高性价比要求D．售后服务保障(7) 工作区子系统设计时，同时也要考虑终端设备的用电需求，下面关于信息插座与电源插座之间的间距描述中，正确的是( )。
A．信息插座与电源插座的间距不小于10cm，暗装信息插座与旁边的电源插座应保持20cm的距离。
B．信息插座与电源插座的间距不小于20cm，暗装信息插座与旁边的电源插座应保持30cm的距离。
网络综合布线考试试题及答案
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种传输介质不属于物理层设备？（）A. 双绞线B. 同轴电缆C. 光纤D. 网桥答案：D2. 下列哪个标准定义了以太网物理层和数据链路层的介质访问控制子层？（）A. IEEE 802.3B. IEEE 802.11C. IEEE 802.1QD. IEEE 802.5答案：A3. 在下列网络设备中，哪个设备具有路由功能？（）A. 交换机B. 路由器C. 集线器D. 网桥答案：B4. 下列哪种网络拓扑结构具有高度的可靠性和冗余性？（）A. 星型拓扑B. 环型拓扑C. 扁平型拓扑D. 网状拓扑答案：D5. 在下列网络协议中，哪个协议用于传输文件？（）A. HTTPB. FTPC. SMTPD. DNS答案：B6. 下列哪个IP地址表示私有地址？（）A. 192.168.1.1B. 10.0.0.1C. 172.16.0.1D. 224.0.0.1答案：A7. 下列哪个IP地址表示广播地址？（）A. 192.168.1.255B. 10.0.0.0C. 172.16.0.1D. 127.0.0.1答案：A8. 下列哪个网络设备用于连接不同网络的传输介质？（）A. 中继器B. 调制解调器C. 路由器D. 交换机答案：C9. 下列哪个网络设备用于实现网络地址转换？（）A. 路由器B. 交换机C. 集线器D. NAT设备答案：D10. 下列哪个网络设备用于实现VLAN划分？（）A. 路由器B. 交换机C. 集线器D. 网桥答案：B二、填空题（每题2分，共40分）1. 以太网标准IEEE 802.3中定义了______介质访问控制子层。
答案：数据链路层2. 在网络中，物理地址通常称为______。
答案：MAC地址3. 下列网络协议中，______用于传输电子邮件。
答案：SMTP4. 在TCP/IP协议栈中，IP协议属于______层。
答案：网络层5. 在下列网络拓扑结构中，______拓扑结构具有高度的可靠性和冗余性。
网络综合布线考试试题及答案
网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。
2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。
3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。
双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。
4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。
交换机、路由器和中继器都需要进行网络布线。
5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。
黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。
二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。
答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。
工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。
配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。
干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。
网络综合布线技术试卷及答案
网络综合布线技术试卷及答案计算机网络专业《综合布线技术》试题一、填空（每项1分，共20分）1、\智能建筑是指智能大厦具有_楼宇自动化_、_办公自动化__和__通信自动化__功能。
2、工作区子系统是指__信息插座__到__工作站终端__的范围。
3.光纤配线架，具有光纤链路_____;终端___;跳线______;分配______。
4.管理子系统的管理标签通常包括uu电缆标记uu插入标签uuu和u现场标记uu3。
5.中继子系统的连接方式包括点对点终止和分支递减终止。
6.电缆传输的衰减将随着长度和频率的增加而增加。
7、依据验收方式，综合布线系统工程的验收可分为_施工前检查_、_随工检验_、_隐蔽工程签证_和_竣工检查_四个阶段。
二、多项选择题（每题2分，共30分）1、有一个公司，每个工作区须要安装2个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择__c___等级的综合布线系统。
a、基本综合布线系统B.增强型综合布线系统C.综合布线系统D.可以使用上述系统。
2.管理子系统由__________;表单组成。
a.配线架和标识系统b.跳线和标识系统c.信息插座和标识系统d.配线架和信息插座3.将建筑物与各种配套设备（硬件）之间的传输介质连接起来，形成（c）综合布线系统。
a、垂直干线B.水平C.建筑群D.公交机房4、__b___用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。
a.模块化配线架b.110配线架c.110c连接块d.odf5.目前，在网络布线方面，应用中的双绞线布线系统主要有两种，即____;a.四类和五类布线系统B.五类和六类布线系统c.超级五类和六类布线系统D.四类和六类布线系统6、___a___光纤连接器在网络工程中最为常用,其中心是一个陶瓷套管,外壳呈圆形，紧固方该类型为捕捉类型。
a.st型b.sc型c.fc型d.lc型7、___c____是沿链路的信号耦合度量。
网络综合布线试题及答案
网络综合布线试题及答案一、综合布线的定义及作用综合布线是指将计算机网络中的各种设备（如电脑、打印机、交换机等）通过电缆进行连接，并将这些电缆整齐地布设在建筑物内的一种方式。
综合布线的主要作用是提供高效、可靠的传输通道，保证数据的快速传输和网络的稳定运行。
二、综合布线的要求1. 网络拓扑的规划在进行综合布线之前，需要进行网络拓扑的规划。
根据建筑物的结构和网络需求，确定主干线、水平线的位置和数量，以及设备的安装位置。
2. 电缆的选择选择适合的电缆类型非常重要。
常见的电缆类型有双绞线、同轴电缆和光纤电缆。
不同的电缆类型适用于不同的场景，应根据实际需求选择最合适的电缆类型。
3. 电缆的布设电缆的布设需要考虑到建筑物结构、电缆长度、走向以及安装设备的位置等因素。
合理的电缆布设能够最大程度地减少信号衰减和干扰，提高网络传输速度和稳定性。
4. 标准化的连接综合布线还需要采用标准化的连接方式，包括连线模块的选择、接头的安装和连接的标准规范，确保连接的可靠性和兼容性。
5. 敷设保护措施对于长距离走线和易受损的区域，需要进行保护措施，如使用电缆槽、电缆管等，以防止电缆的损坏和维护困难。
三、综合布线试题1. 请列举常见的综合布线电缆类型，并简要介绍它们的特点和应用场景。
2. 综合布线中的接头有哪些类型？它们分别适用于什么样的电缆？3. 解释什么是网络拓扑规划，并根据以下场景给出适合的网络拓扑规划方案：场景一：小型办公楼，约有20台电脑和5台打印机需要联网。
场景二：中型企业，分为多个部门，每个部门都需要独立的局域网。
4. 综合布线中的标准化连接方式有哪些？各自的特点是什么？5. 阐述综合布线中电缆布设时需要考虑的因素，并给出相应的建议。
四、答案解析1. 常见的综合布线电缆类型有双绞线、同轴电缆和光纤电缆。
- 双绞线：特点是价格低廉、安装方便，适用于短距离传输和100Mbps以内的网络。
- 同轴电缆：特点是抗干扰能力强，适用于长距离传输和频率较高的网络。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络综合布线技术竞赛题目（试题编号：0112－66, 满分5000分，时间150分钟）竞赛队编号：机位号：总分：分第一部分综合布线系统工程项目设计（1000分）请根据图1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的书面打印文档评分，没有书面文档的项目不得分。
注意：请根据图1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的电子文档评分。
每组参赛队建立以抽签号命名的文件夹，所有电子文档均存放在文件夹中。
电子文档命名格式为“抽签号+制作文档名”，例如抽签号01号的“网络信息点数统计表”的文档命名格式为“01网络信息点数统计表”。
特别要求：电子文档必须在竞赛开始后120分钟制作完成，并将文件拷贝在U盘中。
(一) 具体要求如下：1 完成网络信息点点数统计表（100分）要求使用Excel软件编制，要求项目名称准确、表格设计合理、信息点数量正确、相关含义说明正确完整、签字和日期完整，采用A4幅面打印1份。
2 设计和绘制该网络综合布线系统图（100分）要求使用Visio或者使用Auto CAD软件，图面布局合理、图形正确、符号标记清楚、连接关系合理、说明完整、标题栏合理（包括项目名称、签字和日期），采用A4幅面打印1份。
特别要求：施工图制作完成后以源文件格式保存，同时须导出JPG格式的图片。
3 完成该网络综合布线系统施工图（400分）使用Visio或者使用Auto CAD软件，将图1立体示意图设计成平面施工图，包括俯视图、侧视图等，要求施工图中的文字、线条、尺寸、符号清楚和完整。
设备和器材规格必须符合本比赛题中的规定，器材和位置等尺寸现场实际测量。
要求包括以下内容： CD-BD-FD-TO布线路由、设备位置和尺寸正确。
机柜和网络插座位置、规格正确。
图面布局合理，位置尺寸标注清楚正确。
图形符号规范，说明正确和清楚。
标题栏完整，签署参赛队机位号等基本信息。
特别要求：施工图制作完成后以源文件格式保存，同时须导出JPG格式的图片。
4 编制该网络综合布线系统端口对应表（200分）要求按照图1和表1格式编制该网络综合布线系统端口对应表。
要求项目名称准确、表格设计合理、信息点编号正确、相关含义说明正确完整、机位号、日期和签字完整，采用A4幅面打印1份。
5 材料统计表（100分）要求按照表二格式，编制该工程项目材料统计表。
要求材料名称正确，规格/型号合理，数量合理，用途说明清楚，品种齐全，没有漏项或者多余项目。
（建筑物模拟墙KYSYZ-12-1233及标配网络配线实训装置KYPXZ-02-05不包含在材料表中）表二6 施工预算表（100分）使用Excel软件编制，参考表3材料价格表完成综合布线项目施工费预算（建筑物模拟墙KYSYZ-12-1233及标配网络配线实训装置KYPXZ-02-05不包含在预算表中）。
要求按照表4综合布线项目施工预算表进行施工费预算，项目名称正确，表头设计合理、材料名称正确，规格/型号合理，数量合理。
表3表43A 材料费用合计B 施工费：A*20%C 机械费：A*3%D 调试费：A*5%E 税金：(A+B+C+D+E)*3.44%施工费总价：A+B+C+D+E编制人：（只能签署参赛机位号）时间：第二部分工程安装项目（3700分）布线安装施工在西元网络综合布线实训装置上进行，每个竞赛队1个L区域。
具体路由请按照题目要求和图1中表示的位置。
特别注意：安装部分可能使用电动工具和需要登高作业，特别要求参赛选手注意安全用电和规范施工，登高作业时首先认真检查和确认梯子安全可靠，双脚不得高于地面1米，而且必须2人合作，1人操作1人保护。
具体要求：1）按照图1所示位置，完成FD配线子系统的线槽、线管、底盒、模块、面板的安装，同时完成布线端接。
要求横平竖直，位置和曲率半径正确，接缝不大于1毫米。
2）FD1第1个插座模块的双绞线，端接到机柜内配线架的3、4口，其余顺序端接。
FD2第1个插座模块的双绞线，端接到机柜内配线架的2、3口，其余顺序端接。
FD3第1个插座模块的双绞线，端接到机柜内配线架的1、2口，其余顺序端接。
3）不允许给底盒开孔将PVC线管直接插入，只能使用预留进线孔。
6网络跳线制作和测试（80分）现场制作网络跳线，要求跳线长度误差必须控制在±5毫米以内，线序正确，压接护套到位，剪掉牵引线，线标正确,符合GB50312规定，跳线合格，60分钟内上交跳线。
其它具体要求如下：1）2根超五类非屏蔽铜缆跳线，568B-568B线序，长度350毫米；2）2根超五类非屏蔽铜缆跳线，568A-568A线序，长度250毫米；3）1根超五类非屏蔽铜缆跳线，568B-568B线序，长度300毫米；4）使用冷压方式制作2条SC-SC光纤跳线（单模/单芯），每条制作完成跳线的长度要求均为400毫米,插入损耗<0.5dB；7完成测试链路端接（200分）在企想网络跳线测试仪的实训装置上完成6个回路测试链路的布线和模块端接，路由按照“图4 跳线测试链路端接路由与位置示意图”所示，每个回路链路有3根跳线组成（每回路3根跳线结构如下图4侧视图所示），端/压接6组线束（每组线束3根跳线，每根跳线8芯）。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，端接位置线序正确，剪掉多余牵引线。
8完成复杂永久链路端接（300分）在企想网络压线测试仪的实训装置上完成6个回路测试复杂永久链路的布线和模块端接，路由按照“图5 压线测试链路端接路由与位置示意图”所示，每个回路有3根跳线组成（每回路3根跳线结构如下图5侧视图所示），端/压接6组线束（每组线束3根跳线，每根跳线8芯）。
要求链路端/压接正确，每段跳线长度合适，端接处拆开线对长度合适，端接位置线序正确，剪掉多余牵引线。
9FD1配线子系统PVC线管安装和布线（800分）按照图1所示位置，完成以下指定路由的安装和布线，底盒、模块、面板的安装，具体包括如下任务：1）F01、F02、F03、F04、F07插座布线路由使用39x18PVC线槽和20x10PVC线槽组合安装线槽和布线。
2）F05、F06、F09插座布线路由使用39x18PVC线槽自制弯头、阴角安装和布线。
3）F08插座布线路由使用39x18PVC线槽和Φ20PVC冷弯管组合安装布线。
4）F10插座布线路由使用20x10PVC线槽安装线槽和布线。
5）F11插座布线路由使用Φ20PVC冷弯管和直接头，并按照图1曲率半径自制弯头，没曲率半径使用成品连接配件要求安装线管和布线。
6）完成FD1机柜内网络配线架的安装和端接，要求设备安装位置合理、剥线长度合适、线序和端接正确，预留缆线长度合适，剪掉牵引线。
7）完成FD1机柜内TV配线架的安装和端接，F08布一根同轴电缆插接在TV配线架的TV1口。
8）完成FD1机柜内光纤配线架的安装和端接。
布1根皮线光缆连接到本机柜光纤配线架的1端口，并通过Φ50PVC 线管至BD光纤配线架的1端口。
使用冷压方式制作光纤SC冷压接头。
9)完成FD1机柜内语音配线架的安装和端接。
布一根25对大对数电缆端接在机柜语音配线架1-25端口的模块底部，并通过黄腊管连接Φ50PVC线管至BD语音配线架的1-25端口的上端接口。
10FD2配线子系统PVC线槽安装和布线（800分）按照图1所示位置，完成以下指定路由的安装和布线，底盒、模块、面板的安装，具体包括如下任务：1）S01、S02插座布线路由使用Φ20PVC冷弯管和直接头，并按照图1曲率半径自制弯头，没曲率半径使用成品连接配件要求安装线管和布线。
2）S03插座布线路由使用20x10PVC线槽安装线槽和布线。
3）S04、S08、S11插座布线路由使用39x18PVC线槽自制弯头、阴角安装和布线。
4）S05、S06、S07插座布线路由使用39x18PVC线槽和20x10PVC线槽组合安装线槽和布线。
5）S09、S10插座布线路由使用39x18PVC线槽和Φ20PVC线管组合安装和布线。
6）完成FD2机柜内网络配线架的安装和端接。
要求设备安装位置合理、剥线长度合适、线序和端接正确，预留缆线长度合适，剪掉牵引线。
7）完成FD2机柜内TV配线架的安装和端接，S02、S10各布一根同轴电缆插接在TV1-2TV配线架的口。
8）完成FD2机柜内光纤配线架的安装和端接。
布1根皮线光缆连接到本机柜光纤配线架的1端口，并通过Φ50PVC 线管至BD光纤配线架的2端口。
使用冷压方式制作光纤SC冷压接头。
9)完成FD2机柜内语音配线架的安装和端接。
布一根25对大对数电缆端接在机柜语音配线架26-50端口的模块底部，并通过黄腊管连接Φ50PVC线管至BD语音配线架的26-50端口的上端接口。
11FD3配线子系统PVC线槽/线管组合安装和布线（800分）按照图1所示位置，完成以下指定路由的安装和布线，底盒、模块、面板的安装，具体包括如下任务：1）T01、T11插座布线路由使用Φ20PVC冷弯管，图1要求安装线管和布线。
2）T02、T05、T06插座布线路由使用39x18PVC线槽自制弯头、阴角安装和布线。
3）T03、T04插座布线路由使用39x1PVC线槽和Φ20PVC线管组合安装和布线。
4）T07、T08、T09、T10插座布线路由使用39x18PVC线槽和20x10PVC线槽组合安装线槽和布线。
5）完成FD3柜内网络配线架的安装和端接。
要求设备安装位置合理、剥线长度合适、线序和端接正确，预留缆线长度合适，剪掉牵引线。
7）完成FD3机柜内TV配线架的安装和端接，T09、T11各布一根同轴电缆插接在TV配线架的TV1-2口。
8）完成FD3机柜内光纤配线架的安装和端接。
布1根皮线光缆连接到本机柜光纤配线架的1端口，并通过Φ50PVC 线管至BD光纤配线架的3端口。
使用冷压方式制作光纤SC冷压接头。
12建筑物子系统布线安装（120分）请按照图1所示位置和要求，完成建筑物子系统布线安装。
1）从标识为BD的设备向FD3机柜安装1根Φ50PVC线管，一端用管卡、螺丝固定在BD立柱侧面；另一端用管卡固定在布线实训装置钢板上，并且通过三通连接黄腊管穿入FD1、FD2、FD3机柜内部，要求横平竖直，牢固美观。
2）在FD1与FD2机柜、FD2与FD3机柜间各连接安装1根39x18PVC线槽连接。
按图1所示位置安装。
3）从BD设备西元网络配线架B2，向FD1、FD2、FD3机柜分别安装1根网络双绞线，并且分别端接在6U机柜内配线架的第2口、第1口、第24口。
4）在BD设备J6网络配线架端接位置为：FD1路由网线端接在第11口，FD2路由网线端接在第12口，FD3路由网线端接在第13口。
