网络综合布线技术竞赛题目(中职）（满分7080分,时间180分钟)竞赛队编号: 机位号: 总分：分注意:1全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别,不得填写任何形式的识别性标记。
2本竞赛中使用的器材、竞赛题等不得带出竞赛场地。
3本次网络综合布线技术竞赛给定一个“建筑群模型”作为网络综合布线系统工程实例,请各参赛队按文档要求完成工程设计，并且进行安装施工和编写竣工资料.第一部分综合布线系统工程项目设计(1000分)请根据图1建筑群网络综合布线系统模型完成以下设计任务,裁判依据各参赛队提交的书面打印文档（均为A4幅面）评分，没有书面文档的项目不得分。
所有文件保存在电脑桌面上指定文件夹内（所述指定文件夹为“网络布线－机位号n”文件夹，以下不再复述），且仅该指定文件夹中指定文件(名）作为裁判评分依据。
所有电子文档均存放在上述文件夹中。
电子文档命名格式为“抽签号+制作文档名”，例如抽签号01号的“网络信息点点数统计表”的文档命名格式为“01网络信息点点数统计表”。
特别要求：1。
选手不得使用U盘等存储工具，电脑上的USB口用封条覆盖,选手在比赛开始前应检查封条是否完整。
裁判收取文件时同时检查电脑USB口封条，如发现电脑的USB口封条被损坏，视为违规，本项目不予计分。

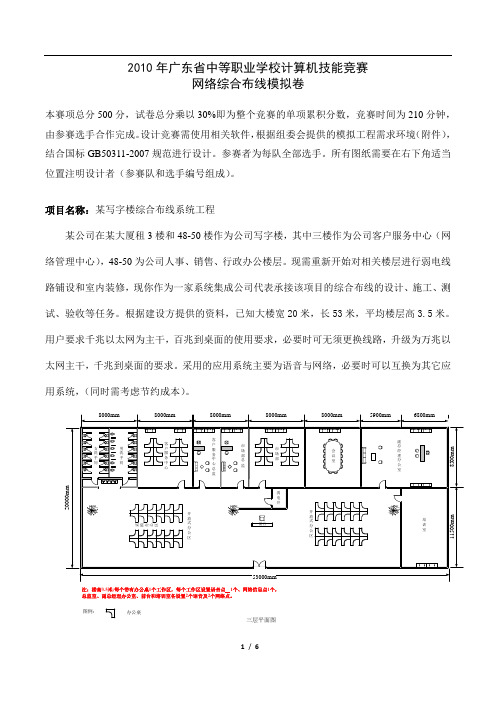

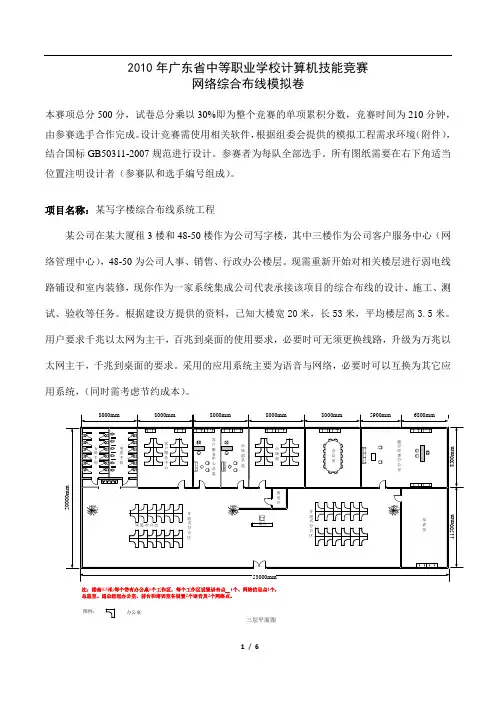

2010年广东省中等职业学校计算机技能竞赛网络综合布线模拟卷本赛项总分500分，试卷总分乘以30%即为整个竞赛的单项累积分数，竞赛时间为210分钟，由参赛选手合作完成。
设计竞赛需使用相关软件，根据组委会提供的模拟工程需求环境（附件），结合国标GB50311-2007规范进行设计。
参赛者为每队全部选手。
所有图纸需要在右下角适当位置注明设计者（参赛队和选手编号组成）。
项目名称：某写字楼综合布线系统工程某公司在某大厦租3楼和48-50楼作为公司写字楼，其中三楼作为公司客户服务中心（网络管理中心），48-50为公司人事、销售、行政办公楼层。
现需重新开始对相关楼层进行弱电线路铺设和室内装修，现你作为一家系统集成公司代表承接该项目的综合布线的设计、施工、测试、验收等任务。
根据建设方提供的资料，已知大楼宽20米，长53米，平均楼层高3.5米。
用户要求千兆以太网为主干，百兆到桌面的使用要求，必要时可无须更换线路，升级为万兆以太网主干，千兆到桌面的要求。
采用的应用系统主要为语音与网络，必要时可以互换为其它应用系统，（同时需考虑节约成本）。
注：楼高3.5米;每个带有办公桌1个工作区，每个工作区设置语音点 1个、网络信息点1个，总监室、副总经理办公室、前台和培训室各设置2个语音及2个网络点。
图例：办公桌三层平面图注：楼高3.5米;每个带有办公桌1个工作区，每个工作区设置语音点 1个、网络信息点1个，总监室、总经理办公室和前台各设置2个语音及2个网络点。
图例：办公桌四十八层平面图注：楼高3.5米;每个带有办公桌1个工作区，每个工作区设置语音点1个、网络信息点1个，总监室、副总经理办公室和前台各设置2个语音及2个网络点。
图例：办公桌四十九层平面图注：楼高3.5米;每个带有办公桌1个工作区，每个工作区设置语音点1个、网络信息点1个，总监室、董事长办公室和前台各设置2个语音及2个网络点。
图例：办公桌五十层平面图一、 信息点数量统计表。

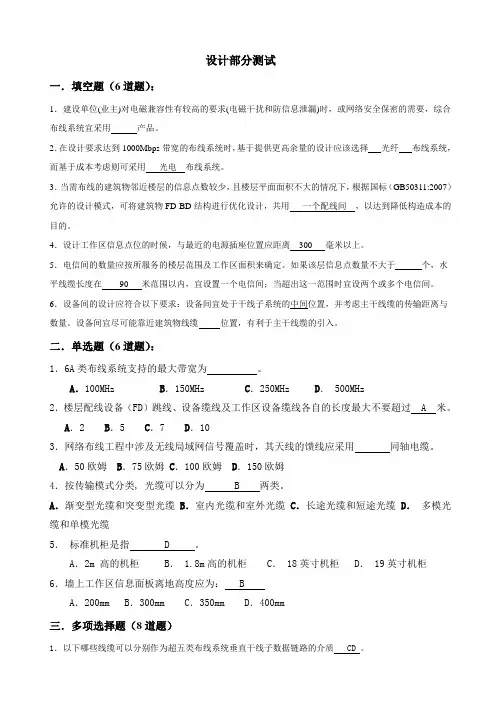

网络综合布线练习题3(总2页) --本页仅作预览文档封面，使用时请删除本页--一、选择题1．综合布线系统的工作区，如果使用 4 对非屏蔽双绞线电缆作为传输介质，则信息插座与计算机终端设备的距离一般应保持在以内。
2．下列线缆中不可以作为综合布线系统的配线线缆的是。
A. 特性阻抗为100Ω的双绞线电缆B. 特性阻抗 150Ω的双绞线电缆C. 特性阻抗为120Ω的双绞线电缆D. 125μm的多模光纤光缆3．建筑物中有两大类型的通道，即封闭型和开放型。
下列通道中不能用来敷设垂直干线的是。
A. 封闭型通道B. 电缆孔C. 电缆井D. 电梯通道4．建筑物中有两大类型的通道，即封闭型和开放型。
下列通道中用来敷设垂直干线的是。
A. 封闭型通道B. 开放型通道C. 通风通道D. 电梯通道5．配线电缆的长度不可超过 m。
6．综合布线系统有布线子系统。
A．3个 B. 4个 C. 5个 D. 6个7．综合布线系统的位于每个布线子系统的端部，用以连接有关设备，其连接方式有互连和交接2种。
A．信息插座 B. 接口 C. 配线架 D. 转接点8．是衡量通道阻抗一致性的参数。
A．衰减 B. 回波损耗 C. 串扰 D. 传输延迟9．是沿链路的信号损失度量。
A．衰减 B. 回波损耗 C.串扰 D. 传输延迟10．是沿链路的信号耦合度量。
A．衰减 B. 回波损耗 C.串扰 D. 传输延迟11.下列参数中，不是描述光纤通道传输性能的指标参数。
A. 光缆衰减B. 光缆波长窗口参数C. 回波损耗D. 光缆芯数12．电缆通常以箱为单位进行订购，每箱电缆的长度是米。
A. 305B. 500C. 100013．对于新建筑物的配线子系统布线，常采用。
A. 蜂窝状地板布线法B. 高架地板布线法C. 护壁板电缆槽道布线法D. 地板槽道布线法14. 设备间中应有足够的设备安装空间，其面积最低不应小于 m2。
A．5 B. 10 C. 15 D. 2015. 是对设备间、交接间的配线设备、线缆和信息插座等设施，按一定的模式进行标识和记录。

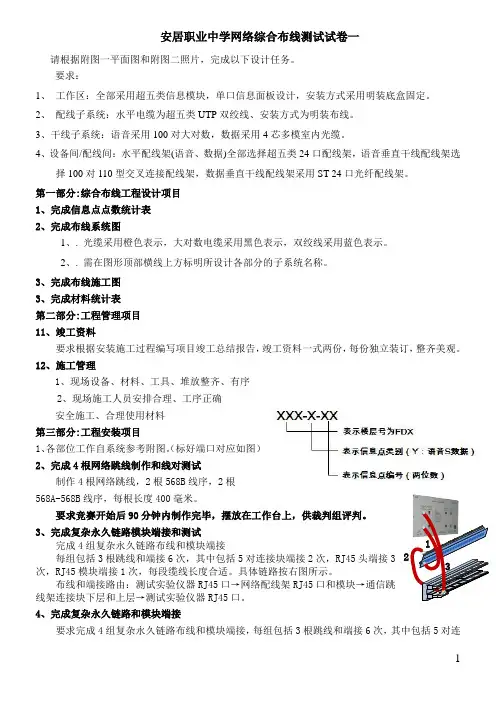

安居职业中学网络综合布线测试试卷一请根据附图一平面图和附图二照片，完成以下设计任务。
要求：1、工作区：全部采用超五类信息模块，单口信息面板设计，安装方式采用明装底盒固定。
2、配线子系统：水平电缆为超五类UTP双绞线、安装方式为明装布线。
3、干线子系统：语音采用100对大对数，数据采用4芯多模室内光缆。
4、设备间/配线间：水平配线架(语音、数据)全部选择超五类24口配线架，语音垂直干线配线架选择100对110型交叉连接配线架，数据垂直干线配线架采用ST 24口光纤配线架。
第一部分:综合布线工程设计项目1、完成信息点点数统计表2、完成布线系统图1、. 光缆采用橙色表示，大对数电缆采用黑色表示，双绞线采用蓝色表示。
2、. 需在图形顶部横线上方标明所设计各部分的子系统名称。
3、完成布线施工图3、完成材料统计表第二部分:工程管理项目11、竣工资料要求根据安装施工过程编写项目竣工总结报告，竣工资料一式两份，每份独立装订，整齐美观。
12、施工管理1、现场设备、材料、工具、堆放整齐、有序2、现场施工人员安排合理、工序正确安全施工、合理使用材料第三部分:工程安装项目（标好端口对应如图）1、各部位工作自系统参考附图。
2、完成4根网络跳线制作和线对测试制作4根网络跳线，2根568B线序，2根568A-568B线序，每根长度400毫米。
要求竞赛开始后90分钟内制作完毕，摆放在工作台上，供裁判组评判。
3、完成复杂永久链路模块端接和测试完成4组复杂永久链路布线和模块端接每组包括3根跳线和端接6次，其中包括5对连接块端接2次，RJ45头端接3次，RJ45模块端接1次，每段缆线长度合适。
具体链路按右图所示。
布线和端接路由：测试实验仪器RJ45口→网络配线架RJ45口和模块→通信跳线架连接块下层和上层→测试实验仪器RJ45口。
4、完成复杂永久链路和模块端接要求完成4组复杂永久链路布线和模块端接，每组包括3根跳线和端接6次，其中包括5对连接块端接4次，RJ45头端接1次，RJ45模块端接1次。
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种类型的电缆通常用于室内布线？A. 同轴电缆B. 双绞线C. 光纤D. 无线信号答案：B2. 在网络综合布线中，下列哪项不是传输介质？A. 双绞线B. 光纤C. 无线电波D. 网络交换机答案：D3. 下列哪种网络标准定义了10Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A4. 在网络综合布线中，下列哪种设备用于连接不同网络段？A. 路由器B. 交换机C. 集线器D. 网桥答案：C5. 下列哪种网络设备用于连接多个网络，并进行数据包转发？A. 路由器B. 交换机C. 集线器D. 网桥答案：A6. 在网络综合布线中，下列哪种电缆具有最高的传输速率？A. 双绞线B. 同轴电缆C. 光纤D. 无线信号答案：C7. 下列哪种网络标准定义了100Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A8. 在网络综合布线中，下列哪种设备用于连接多个网络，并进行数据包过滤？A. 路由器B. 交换机C. 集线器D. 网桥答案：B9. 下列哪种网络设备用于连接多个网络，并进行数据包转发和路由选择？A. 路由器B. 交换机C. 集线器D. 网桥答案：A10. 下列哪种网络标准定义了1000Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A二、填空题（每题2分，共20分）1. 在网络综合布线中，通常将网络设备分为______和______两大类。
答案：传输介质、网络设备2. 双绞线分为______和______两种类型。
答案：屏蔽双绞线、非屏蔽双绞线3. 在网络综合布线中，下列设备分别属于哪一类：交换机（______）、路由器（______）、集线器（______）。

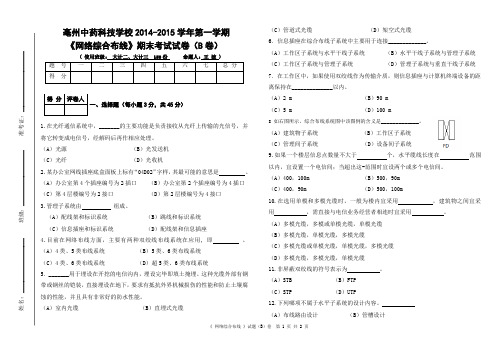

《 网络综合布线 》试题（B ）卷 第 1 页 共 2 页亳州中药科技学校2014-2015学年第一学期《网络综合布线》期末考试试卷（B 卷）( 使用班级: 大计二、大计三 150份 命题人: 王 波 )题 号 一 二 三 四 五 六 七 总 分 得 分1.在光纤通信系统中，_______的主要功能是负责接收从光纤上传输的光信号，并将它转变成电信号，经解码后再作相应处理。
（A ）光源 （B ）光发送机 （C ）光纤 （D ）光收机2.某办公室网线插座底盒面板上标有“04D02”字样，其最可能的意思是 。
（A ）办公室第4个插座编号为2插口 （B ）办公室第2个插座编号为4插口 （C ）第4层楼编号为2接口 （D ）第2层楼编号为4接口3.管理子系统由 组成。
（A ）配线架和标识系统 （B ）跳线和标识系统 （C ）信息插座和标识系统 （D ）配线架和信息插座4.目前在网络布线方面，主要有两种双绞线布线系统在应用, 即 。
（A ）4类、5类布线系统 （B ）5类、6类布线系统 （C ）4类、6类布线系统 （D ）超5类、6类布线系统5．_______用于埋设在开挖的电信沟内，埋设完毕即填土掩埋。
这种光缆外部有钢带或钢丝的铠装，直接埋设在地下，要求有抵抗外界机械损伤的性能和防止土壤腐蚀的性能，并且具有非常好的防水性能。
（A ）室内光缆 （B ）直埋式光缆（C ）管道式光缆 （D ）架空式光缆 6．信息插座在综合布线子系统中主要用于连接_____________。
（A ）工作区子系统与水平干线子系统 （B ）水平干线子系统与管理子系统 （C ）工作区子系统与管理子系统 （D ）管理子系统与垂直干线子系统 7．在工作区中，如果使用双绞线作为传输介质，则信息插座与计算机终端设备的距离保持在______________以内。
（A ）2 m （B ）90 m （C ）5 m （D ）100 m8..如右图所示，综合布线系统图中该图例的含义是_____________。
2016年市中等职业学校技能大赛《网络综合布线技术》试题一、布线工程设计项目图1为某机关新建5层商务楼建筑模型，请按照GB50311-2007《综合布线系统工程设计规》，合理设计商务楼综合布线系统。
具体要求如下：1．按领导办公室数据点、语音点各1个、普通工作人员办公室数据点、语音点各4个、会议室数据点、语音点各8个完成信息点分类统计；2．天井位于101，202-502靠近走廊区域，指定101和102为大楼机房。
202-502为各楼层配线间。
3．商务大厅和512会议室要现无线覆盖；511会议室要求提供2路数字高清视频信号；4．工程设计要求经济合理，系统施工图要按规标注各子系统，标注文字要求使用指定的色彩，完成设计后保存源文件，同时输出jpg格式，并将jpg格式文件打印成A4图2份。
〔1〕设备间子系统用橙色表示。
〔2〕垂直子系统用绿色表示。
〔3〕管理间子系统用棕色表示。
〔4〕水平子系统用蓝色表示。
〔5〕工作区子系统用紫色表示。
〔6〕光缆用红色表示。
〔7〕六类线缆用黑色表示5．根据赛点给定的资料进展安装工作量和材料设备等项目的工程预算。
6．提交完整的工程设计方案与相关文档。
说明：《网络综合布线施工定额》、《网络综合布线施工材料、设备、器材价目表》、《网络综合布线施工设计文档模板》、《春季技能竞赛规程》等文档均存储于PC机“D:\竞赛资料〞文件夹中。
图1 二、网络配线端接网络配线端接在西元网络配线实训装置〔产品型号KYPXZ-01-05〕上进展，每个竞赛队1台设备，具体请按照题目要求和图中表示的位置。
1、网络跳线制作和测试完成5根网络跳线制作，其中3根568B线序，长度500毫米，2根568A-568B线序，长度700毫米。
完成后必须在图2所示的西元网络配线实训装置〔产品型号KYPXZ-01-05〕上进展线序和通断测试。
要求竞赛开始后60分钟完成，摆放在工作台上，供裁判组评判。
2、完成测试链路端接在图2所示的西元网络配线实训装置〔产品型号KYPXZ-01-05〕上并排完成4组测试链路的布线和模块端接，路由按照图3所示。

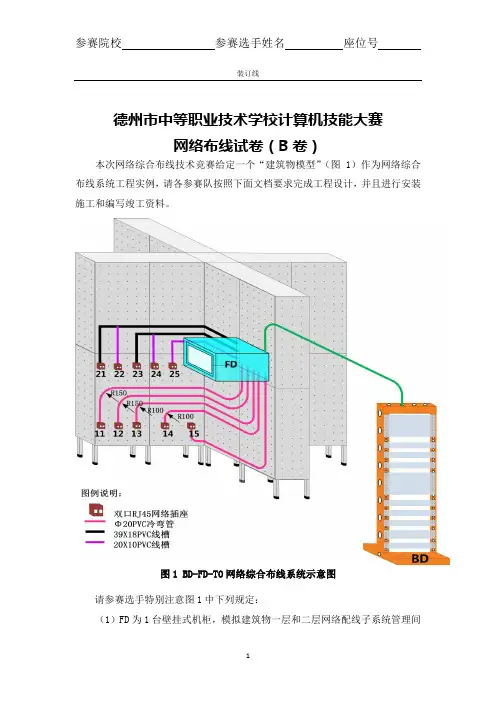

德州市中等职业技术学校计算机技能大赛网络布线试卷（B卷）本次网络综合布线技术竞赛给定一个“建筑物模型”（图1）作为网络综合布线系统工程实例，请各参赛队按照下面文档要求完成工程设计，并且进行安装施工和编写竣工资料。
图1 BD-FD-TO网络综合布线系统示意图请参赛选手特别注意图1中下列规定：（1）FD为1台壁挂式机柜，模拟建筑物一层和二层网络配线子系统管理间机柜。
（2）每个底盒模拟1个房间（区域），图1中棕色表示，编号11～25。
（3）本次比赛每个双口面板只安装1个RJ45网络模块。
（4）该建筑物网络综合布线系统全部使用超五类双绞线铜缆。
第一部分:综合布线工程设计项目（24分）请根据图1建筑物网络综合布线系统模型完成以下设计任务，并提交书面设计文档，裁判依据各参赛队提交的书面文档评分，没有书面文档的项目不得分。
1．完成网络信息点点数统计表（7分）要求使用Excel软件编制，信息点设置合理，表格设计合理、数量正确、项目名称准确、签字和日期完整。
采用A4幅面打印1份。
2、设计安装施工图（10分）使用Visio或者 Auto CAD，将图1所示工程项目立体示意图，设计和绘制成平面施工图，要求全部施工图按照A4幅面设计。
设备和器材规格必须符合本比赛题中的规定，器材和安装位置等尺寸现场实际测量。
要求包括以下内容：（1）BD-FD-TO布线路由、设备位置和尺寸正确。
（2）机柜和插座位置、规格正确。
（3）图面设计、布局合理，位置尺寸标注清楚正确。
（4）图形符号规范，说明正确和清楚。
（5）标题栏完整，签署参赛队机位号。
3、材料统计表（7分）要求按照表一格式，编制该工程项目材料统计表。
要求材料名称正确，规格/型号合理，数量合理，用途说明清楚，品种齐全，没有漏项或者多余项目。
表一项目名称：编制人：（只能签署参赛机位号）时间：第二部分:网络配线端接部分（36分）网络配线端接在网络配线实训装置上进行，每个竞赛队1台设备，具体请按照题目要求和图中表示的位置。
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种传输介质不属于物理层设备？（）A. 双绞线B. 同轴电缆C. 光纤D. 网桥答案：D2. 下列哪个标准定义了以太网物理层和数据链路层的介质访问控制子层？（）A. IEEE 802.3B. IEEE 802.11C. IEEE 802.1QD. IEEE 802.5答案：A3. 在下列网络设备中，哪个设备具有路由功能？（）A. 交换机B. 路由器C. 集线器D. 网桥答案：B4. 下列哪种网络拓扑结构具有高度的可靠性和冗余性？（）A. 星型拓扑B. 环型拓扑C. 扁平型拓扑D. 网状拓扑答案：D5. 在下列网络协议中，哪个协议用于传输文件？（）A. HTTPB. FTPC. SMTPD. DNS答案：B6. 下列哪个IP地址表示私有地址？（）A. 192.168.1.1B. 10.0.0.1C. 172.16.0.1D. 224.0.0.1答案：A7. 下列哪个IP地址表示广播地址？（）A. 192.168.1.255B. 10.0.0.0C. 172.16.0.1D. 127.0.0.1答案：A8. 下列哪个网络设备用于连接不同网络的传输介质？（）A. 中继器B. 调制解调器C. 路由器D. 交换机答案：C9. 下列哪个网络设备用于实现网络地址转换？（）A. 路由器B. 交换机C. 集线器D. NAT设备答案：D10. 下列哪个网络设备用于实现VLAN划分？（）A. 路由器B. 交换机C. 集线器D. 网桥答案：B二、填空题（每题2分，共40分）1. 以太网标准IEEE 802.3中定义了______介质访问控制子层。
答案：数据链路层2. 在网络中，物理地址通常称为______。
答案：MAC地址3. 下列网络协议中，______用于传输电子邮件。
答案：SMTP4. 在TCP/IP协议栈中，IP协议属于______层。
答案：网络层5. 在下列网络拓扑结构中，______拓扑结构具有高度的可靠性和冗余性。
网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。
2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。
3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。
双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。
4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。
交换机、路由器和中继器都需要进行网络布线。
5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。
黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。
二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。
答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。
工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。
配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。
干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。
上海市“星光计划”第六届职业院校职业技能大赛网络综合布线（中职组）决赛技能样题上海市星光计划组委会竞赛办公室二○一五年二月参赛须知一、所有选手须凭本人准考证和身份证原件（或带照片的社会保障卡、公安局核发的机动车驾驶证、初中职学校在校生学生学生证等有效证件原件）进入赛场，证件个人信息须与准考证信息一致，否则不得参加比赛。
（以上证件复印件无效）二、选手参加考试，迟到十五分钟以上不得入场。
三、凡有书面答题的，选手一律用蓝色或黑色的水笔（或圆珠笔）在卷内设定的位置书写，用其它颜色笔或在草稿纸上答题均属无效。
四、选手应爱护赛场设施设备，操作规范，注意安全。
违反安全操作规定造成的损失由考生负责。
五、选手在比赛中严禁使用各类通讯工具。
六、选手必须严格遵守考场有关规定，严禁作弊或代考，自觉服从裁判长、裁判员、考场工作人员的管理。
七、选手着装、用品等在外观上不应显示选手所在单位等个人信息。
八、选手参加比赛，应穿戴整洁，衣冠不端者不可入内。
九、禁止在竞赛期间对赛场设施、设备、赛项题目或项目的其他组成部分进行摄影、摄像。
十、竞赛安全规定：禁止非法使用工具。
禁止违规使用材料。
禁止未佩戴安全帽进场施工。
十一、技能竞赛场地禁止使用的材料和设备：参赛选手不得携带参考资料、通信设备、存储设备、电子工具等进入赛场。
一、一般说明本决赛技能样题是为上海市“星光计划”第六届职业院校职业技能大赛决赛而制作的样板试题，仅供各参赛单位组织赛前训练时参考。
样题与决赛正式试题在模块数量、技能要求、评价要素、配分、主体设备等方面基本相同，试题内容也基本相同，但最终以决赛当天的试题为准。
（一）注意事项：1、请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
4、比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
5、仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
6、比赛时间为120分钟。
（二）比赛环境：1)3个24口网络配线架为FD机柜内安装使用；2)3个100对110配线架为FD机柜内安装使用；3)3个光纤配线架为FD机柜内安装使用；4)3个有线电视配线架为FD机柜内安装使用。
二、试题和任务说明决赛试卷组卷方案（操作部分）注：比赛由3人组成一个团队，参赛队可根据组队情况自行调整每个模块竞赛时间。
三、竞赛要求：1．项目背景上海某信息系统集成公司因公司业务需要，现需在租借一套2层商务楼做为公司新增办公环境使用。
由于公司人员配备，规划需要。
现提出如下需求：1)第一层：有4个房间，需要有7个信息面板，其中103房间有1个TV信息点。
具体信息点要求请查阅附图4要求。
2)第二层：有4个房间，需要有8个信息面板，其中204房间有1个TV信息点。
具体信息点要求请查阅附图4要求。
3)需在1、2层分别设一个配线间，以及整栋楼还设有一个楼层分线箱。
由于传输性能需求，主干链路使用光纤、大对数来满足使用需求。
模块一：光纤布线及安装（16分）1)按照设计要求，完成CD、BD机架内SC光纤配线架等设备的安装。
2)按附图4、5所示，要求完成BD-FD3 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm（与大对数铜缆管路共用），Φ50mm线管沿墙体凹槽敷设至FD3的6U机柜。
墙体至BD机架部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤一端进BD光纤配线架1-4号法兰的进线端口，一端进FD3光纤配线架1-4号法兰的进线端口，并制作标签。
3)按附图4、5所示，要求完成CD-BD 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，BD至CD机架部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤一端进BD光纤配线架1-4号法兰的出线端口，一端进CD光纤配线架1-4号法兰的进线端口，并制作标签。
4)按附图4、5所示，要求完成FD3-FD1 楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤一端进FD3光纤配线架1-2号法兰的出线端口，一端进FD1光纤配线架1-2号法兰的进线端口，并制作标签。
5)附图4、5所示，要求完成FD3-FD2 楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤一端进FD3光纤配线架3-4号法兰的出线端口，一端进FD2光纤配线架1-2号法兰的进线端口，并制作标签。
6)制作4根SC-SC光纤1米跳纤，制作完成后放置在工作台上。
7)按要求对链路敷设的光缆进行绑扎整理（BD\CD主干部分进配线盒，只需固定不需盘纤），以上光纤冷接实际损耗不超过0.5。
模块二：建筑群子系统、办公及家庭网络布线1、建筑群子系统布线（16分）1)按照设计要求，完成CD、BD机架内语音配线架等设备的安装与铜缆端接；25对大对数端接线顺按照主色白、红、黑、黄、紫，次色蓝、橙、绿、棕、灰，线缆色序进行端接（如第一组：白-白蓝、白-白橙、白-白绿、白-白棕、白-白灰，白是主色；第二组：红-红蓝、红-红橙、红-红绿、红-红棕、红-红灰，红是主色；依此类推，每根25对大对数共五组，下文大对数类同）。
2)按附图4、5所示，要求完成BD-CD 主干大对数电缆敷设，主干链路安装1根PVC线管Φ50mm（与光缆管路共用）。
BD至CD机柜部分线管贴地敷设，主干大对数采用25对大对数电缆敷设，依据色谱排列端接所有25对线缆，一端至BD的110配线架（1-25对）端口的下层模块，一端至CD的110配线架（1-25对）下层模块，并制作标签。
敷设BD-CD主干备用线路，线路采用2根UTP5网路线缆，一端至BD的24口配线架1-2号端口，一端至CD的24口配线架1-2号端口。
3)按附图4、5所示，要求完成BD-FD3 主干大对数电缆敷设，主干链路安装1根PVC线管Φ50mm（与皮线光缆管路共用），Φ50mm线管沿墙体凹槽敷设至FD3的6U机柜。
墙体至BD机柜部分线管贴地敷设，主干大对数采用25对大对数电缆敷设，依据色谱排列端接所有25对线缆，一端至BD的110配线架（1-25对）端口的上层模块，一端至FD3的110配线架（1-25对）端口的下层模块，并制作标签。
4)按要求对所有链路进行线缆标签、端口标签、面板标签及线缆绑扎整理。
2、办公及家庭网络布线（39分）1)按图5所示，要求完成FD3-FD1 楼层大对数电缆敷设，楼层链路管材采用40线槽，楼层干线采用25对大对数电缆敷设，依据色谱排列端接12对线缆，一端至FD3的110配线架（1-12对）端口的上层模块，一端至FD1的110配线架（1-12对）端口的下层模块，并制作标签。
2)按图5所示，要求完成FD3-FD1同轴电缆的敷设，楼层主干链路采用40线槽，使用冷压工具制作英制F头，安装至同轴电缆配线架1号端口后端；完成点位TV面板的安装及同轴电缆路由的敷设，安装至FD1机柜同轴电缆配线架1号端口前端，并制作线缆标签、面板标签、端口标签。
3)按图5所示，要求完成FD3-FD2 楼层大对数电缆敷设，楼层链路管材采用40线槽，楼层干线采用25对大对数电缆敷设，依据色谱排列端接12对线缆，一端至FD3的110配线架（13-24对）端口的上层模块，一端至FD2的110配线架（1-12对）端口的下层模块，并制作标签。
4)按图5所示，要求完成FD3-FD2 同轴电缆的敷设，楼层主干链路采用40线槽，使用冷压工具制作英制F头，安装至同轴电缆配线架1号端口后端；完成点位TV面板的安装及同轴电缆路由的敷设，安装至FD2机柜同轴电缆配线架1号端口前端，并制作线缆标签、面板标签、端口标签。
5)照设计要求，完成FD1、FD2机柜内网络配线架、110配线架、同轴电缆配线架的安装，要求安装位置正确。
6)按照附图5所示，使用指定型号PVC线管线和线槽完成，FD1至终端信息面板；FD2至终端信息面板路由敷设（注：除图示使用成品弯头的路由，其它均使用手工弯头）。
7)完成FD1、FD2配线架到信息面板的线缆敷设，要求FD1、FD2壁装机柜内线缆预留60cm-100cm，工作区面板预留线缆10cm（注：工作区线缆全部使用超五类网线）。
8)完成FD1壁装机柜内配线架的安装，依次完成FD1壁装机柜24口配线架1-5端口端接（注：24口模块端接信息点编号按编号顺序依次端接，中间不间隔），完成点位语音部分至FD1的110配线架1-4端口端接，模块端接线序统一按照568B和4芯电话模块端接方法进行端接（注：110模块端接信息点编号依次端接，中间不间隔，语音部分均采用4芯），做好端口标签、面板标签及线缆标签。
9)完成FD2壁装机柜内配线架及的安装，完成FD2壁装机柜24口配线架1-6端口端接（注：24口模块端接信息点编号按编号顺序依次端接，中间不间隔），完成点位语音部分至FD2的110配线架1-6端口端接，模块端接线序统一按照568B和4芯电话模块端接方法进行端接（注：110模块端接信息点编号依次端接， 1-6语音点端接至110模块1-6模块的上层），做好端口标签、面板标签及线缆标签。
10)按照附图5所示完成模拟墙上底盒、线槽、线管的安装。
11)按照附图5所示完成终端信息点的端接工作（注：面板中网络信息点与电话信息点排列依据面板所示标记排列，一般是左网络，右语音）。
12)按照附图5所示完成信息面板的安装。
13)所有面板、路由布线必须做好端口标签、面板标签及线缆标签。
模块三：端接测试与安装（15分）1）铜缆跳线制作和线序测试现场制作6根网络跳线，其中：2根为568B-568B线序，每根长度600毫米；2根为568A-568B线序，每根长度500毫米；2根为英制F头同轴电缆跳线，每根长度600毫米。
制作完毕后在综合布线铜缆配线实训装置或能手测试仪上进行线序和通断测试；同轴电缆要求制作工艺合理，不需测试。
要求：跳线长度符合要求；线序正确；压接护套到位；剪掉牵引线。
2) 铜缆测试链路和线序测试按照图1所示，在标记BD的铜缆配线实训装置上，在25对110配线架上模块的第一个4对块位置开始，依次完成6组测试链路的端接。
要求：每段双绞线长度合适；端接处拆开长度合适；端接位置合适；线序正确；剪掉牵引线。
图1 跳接测试链路示意图3) 复杂永久链路和模块端接按照图2所示在标有BD的铜缆配线实训装置上完成6组复杂永久链路布线和端接，端接次序从左向右，不允许中间留空。
