2014年全国职业院校技能大赛“网络布线”赛项规程一、赛项名称赛项编号：Z-083赛项名称：网络布线英语翻译：NetworkCabling赛项组别：中职组赛项归属产业：信息技术类二、竞赛目的通过大赛考察参赛学生的专业技术能力、计划组织能力、沟通协作能力、书面及口头表达能力，展示职业院校专业建设成果。
搭建中职学校信息技术类、工程技术类专业的校企合作平台，培养学生熟练掌握网络综合布线工程的施工能力，促进职业院校电子信息类相关专业网络综合布线课程的建设和教学改革，激发和调动行业企业关注和参与电子信息类专业教学改革的主动性和积极性，推动和提升中等职业学校电子信息类职业人才培养水平。
三、竞赛时间与内容（一）竞赛时间比赛限定在180分钟内进行，时间为8:30-11:30，具体安排如下：大赛时间：共计3小时。
如下：（二）、竞赛内容参赛队根据竞赛题目，按要求进行网络布线系统工程项目的设计，完成链路搭建，线槽、线管、插座、模块、配线架等常用器材安装施工，铜缆布线和端接,光缆布线和端接等工作任务，编写竣工报告，汇总竣工资料，具体内容如下：1.布线设计:（1）楼宇布线设计（包括垂直干线子系统的布线和水平子系统的布线）；（2）办公和家庭环境下工作区子系统的布线设计；（3）建筑群子系统的布线设计。
2.光纤结构化布线系统:（1）设计和敷设光缆链路:设计光纤结构化布线系统；②楼宇光纤布线（包括主干布线和水平布线）；③办公和家庭环境下的室内布线。
（2）光缆接头的制作：①光缆端接准备；②光纤活动连接器的安装；③光纤在熔接盒中的盘纤处理。
（3）光纤熔接盘的安装:①光纤在托盘中的存储；②光缆进出点的固定；③光纤整理。
3.电缆结构化综合布线系统：（1）电缆类型（双绞线：包括超五类线、铜轴电缆）；（2）连接硬件；（3）设计和布放电缆：①在线槽和管道中水平牵引电缆；②垂直路由中布放主干电缆；③水平路由中布放主干电缆。
（4）电缆终端的安装：①电缆终端安装前的准备工作：a)剥离多股双绞线的外护套；b)剥离同轴电缆的外护套。

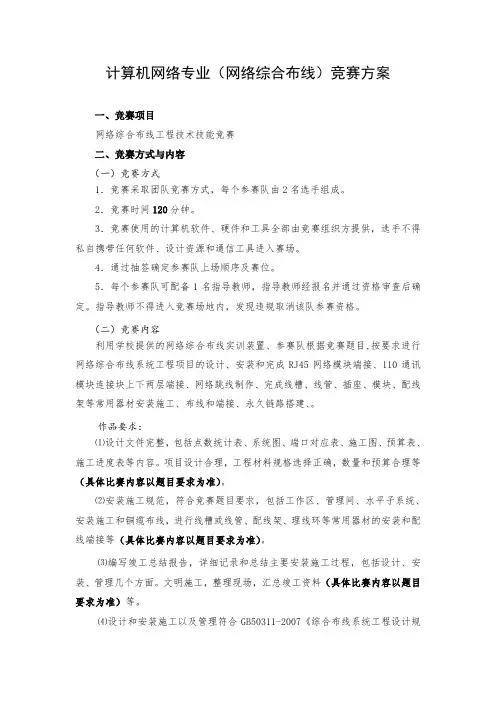

计算机网络专业（网络综合布线）竞赛方案一、竞赛项目网络综合布线工程技术技能竞赛二、竞赛方式与内容（一）竞赛方式1．竞赛采取团队竞赛方式，每个参赛队由2名选手组成。
2．竞赛时间120分钟。
3．竞赛使用的计算机软件、硬件和工具全部由竞赛组织方提供，选手不得私自携带任何软件、设计资源和通信工具进入赛场。
4．通过抽签确定参赛队上场顺序及赛位。
5．每个参赛队可配备1名指导教师，指导教师经报名并通过资格审查后确定。
指导教师不得进入竞赛场地内，发现违规取消该队参赛资格。
（二）竞赛内容利用学校提供的网络综合布线实训装置、参赛队根据竞赛题目,按要求进行网络综合布线系统工程项目的设计、安装和完成RJ45网络模块端接、110通讯模块连接块上下两层端接、网络跳线制作、完成线槽、线管、插座、模块、配线架等常用器材安装施工、布线和端接、永久链路搭建、。
作品要求：⑴设计文件完整，包括点数统计表、系统图、端口对应表、施工图、预算表、施工进度表等内容。
项目设计合理，工程材料规格选择正确，数量和预算合理等（具体比赛内容以题目要求为准）。
⑵安装施工规范，符合竞赛题目要求，包括工作区、管理间、水平子系统、安装施工和铜缆布线，进行线槽或线管、配线架、理线环等常用器材的安装和配线端接等（具体比赛内容以题目要求为准）。
⑶编写竣工总结报告，详细记录和总结主要安装施工过程，包括设计、安装、管理几个方面。
文明施工，整理现场，汇总竣工资料（具体比赛内容以题目要求为准）等。
⑷设计和安装施工以及管理符合GB50311-2007《综合布线系统工程设计规范》国家标准，测试验收符合GB50312-2007《综合布线系统工程验收规范》国家标准。
三、竞赛规则1. 参赛选手应严格遵守赛场纪律，服从指挥，着装整洁，仪表端庄，讲文明礼貌。
各地代表队之间应团结、友好、协作，避免各种矛盾发生。
2. 比赛当天，由各地代表队领队参加抽签确定机位。
3. 参赛选手须提前20分钟入场，入场必须佩戴参赛证并出示身份证。
中等职业学校职业技能大赛《网络综合布线》竞赛试题一、注意事项：1、请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
4、比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
5、仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
6、比赛时间为180分钟。
二、比赛环境：竞赛软硬件环境：三、竞赛题：1．项目背景某著名集团公司因业务需要，现需在租借一套2层商务楼做为集团新增办公环境使用。
由于集团人员配备，规划需要。
需在1、2层分别设一个配线间，以及整栋楼还设有一个楼层分线箱。
由于传输性能需求，主干链路使用光纤、大对数来满足使用需求。
1)请根据例图1-2，实现客户规划需求。
模块一：光纤网布线及安装1)完成光纤配线架的上架安装。
2)按附图1-1、1-2所示，要求完成BD-FD3 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。
墙体至BD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入BD光纤配线架1-4号端口和FD3光纤配线架1-4号端口，制作标签。
3)按附图1-1、1-2所示，要求完成CD-BD 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。
BD至CD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入CD光纤配线架1-4号端口和BD光纤配线架的1-4号端口，制作标签。
4)按图1-1、1-2所示，要求完成FD3-FD1 楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架1-2号端口和FD3光纤配线架1-2号端口，配线架上架，并制作标签。
职业学校技能大赛网络综合布线技术竞赛中职1. 赛事背景网络综合布线技术作为现代通信领域中的核心技术，对于实现高速、稳定、安全的网络通信具有重要意义。
为了培养和选拔优秀的网络综合布线技术人才，促进职业学校学生的学习和成长，举办职业学校技能大赛网络综合布线技术竞赛。
2.比赛目标本次网络综合布线技术竞赛旨在考核参赛选手在规定时间内完成网络综合布线技术相关任务的能力，评选出网络综合布线技术领域的优秀人才，为行业输送优秀人才，推动网络综合布线技术的发展。
3. 比赛流程1.线上预赛–报名：参赛选手进行线上报名，提供相关个人信息和学业情况。
–资格审核：组委会对报名选手进行资格审核，确认参赛资格。
–线上答题：参赛选手在线上平台完成预赛答题环节。
–成绩排名：根据预赛成绩，确定晋级选手。
2.线下决赛–技能测试：晋级选手到指定地点参加线下决赛，进行网络综合布线技术的实操测试。
–现场评分：由专业评委对参赛选手的表现进行现场评分。
–评选成绩：根据线下决赛成绩，评选出各项奖项和竞赛名次。
4. 竞赛内容网络综合布线技术竞赛聚焦以下几个主要内容： - 网络拓扑构建：参赛选手需要根据提供的需求，设计一个合适的网络拓扑结构，包括网络设备的连接和布局。
- 网络设备配置：选手需要根据给定的网络拓扑结构，配置网络设备的参数，并确保设备能够正常运行。
- 网络故障排查与修复：选手会在模拟的网络环境中遇到各种网络故障，需要快速定位故障根源并进行修复。
- 网络性能优化：选手需要通过合理调整网络设备参数，提升网络的性能和稳定性。
- 网络安全防护：选手需要设计和配置网络安全防护机制，保护网络免受攻击和入侵。
5. 参赛要求•学历：参赛选手需为职业学校在校学生。
•选手组成：每支参赛队伍由3名选手组成。
•报名费：每支队伍需支付一定数额的报名费，用于赛事组织和奖品设置。
•设备要求：参赛选手需携带个人的网络综合布线技术工具，包括测试仪器、工具包等。
•诚信要求：参赛选手需遵守比赛规则，不得使用作弊手段，保持比赛的公平性和公正性。

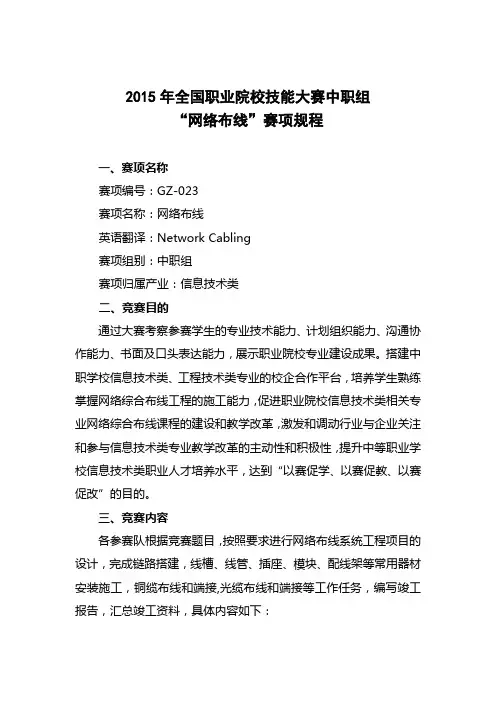

2015年全国职业院校技能大赛中职组“网络布线”赛项规程一、赛项名称赛项编号：GZ-023赛项名称：网络布线英语翻译：Network Cabling赛项组别：中职组赛项归属产业：信息技术类二、竞赛目的通过大赛考察参赛学生的专业技术能力、计划组织能力、沟通协作能力、书面及口头表达能力，展示职业院校专业建设成果。
搭建中职学校信息技术类、工程技术类专业的校企合作平台，培养学生熟练掌握网络综合布线工程的施工能力，促进职业院校信息技术类相关专业网络综合布线课程的建设和教学改革，激发和调动行业与企业关注和参与信息技术类专业教学改革的主动性和积极性，提升中等职业学校信息技术类职业人才培养水平，达到“以赛促学、以赛促教、以赛促改”的目的。
三、竞赛内容各参赛队根据竞赛题目，按照要求进行网络布线系统工程项目的设计，完成链路搭建，线槽、线管、插座、模块、配线架等常用器材安装施工，铜缆布线和端接,光缆布线和端接等工作任务，编写竣工报告，汇总竣工资料，具体内容如下：（一）布线设计1. 楼宇布线设计（包括垂直干线子系统布线和水平子系统布线）；2. 办公和家庭环境下工作区子系统的布线设计；3. 建筑群子系统的布线设计。
（二）光纤结构化布线系统1. 设计和敷设光缆链路(1)设计光纤结构化布线系统；(2)楼宇光纤布线（包括主干布线和水平布线）；(3)办公和家庭环境下的室内布线。
2. 光缆接头的制作(1)光缆端接准备；(2)光纤活动连接器的安装；(3)光纤在熔接盒中的盘纤处理。
3. 光纤熔接盘的安装(1)光纤在托盘中的存储；(2)光缆进出点的固定；(3)光纤整理。
（三）电缆结构化综合布线系统1. 电缆类型（双绞线：包括超五类线、铜轴电缆）；2. 连接硬件；3. 设计和布放电缆：(1)在线槽和管道中水平牵引电缆；(2)垂直路由中布放主干电缆；(3)水平路由中布放主干电缆。
4. 电缆终端的安装(1)电缆终端安装前的准备工作①剥离多股双绞线的外护套；②剥离同轴电缆的外护套。
2013年全国职业院校技能大赛中职组网络布线项目竞赛试题2013年全国职业院校技能大赛-网络布线项目竞赛试题（中职组）第二部分网络布线系统工程项目施工根据大赛组委会指定设备，网络布线工程施工安装针对网络综合布线实训装置进行，每个竞赛队1个U形区域，U形半封闭区域宽度约3.6米，深度约1.2米，竞赛操作区域以该U形区域为基准，在宽度为约4.08米（U形区域的左右边界）为基准边界，深度约1.44米区域内进行，竞赛操作不得跨区作业、跨区走动及跨区放置材料。
竞赛过程中，不得对仿真墙体、模拟CD机柜装置、模拟BD装置进行位置移动操作，具体链路施工路由要求，请安大赛试题题目要求及“图1 实训操作仿真墙示意图”中描述的位置进行，信息点布局应符合以上说明图要求（指定信息点应分布在指定模拟墙单元范围内）。
施工过程中，请遵守相关国家标准规定，并使用与网络布线施工现场一致的加工/施工工具及施工工艺。
5、网络跳线制作和测试现场制作网络跳线8根，要求跳线长度误差必须控制在±5毫米以内，线序正确，压接护套到位，剪掉牵引线，符合GB50312规定，跳线合格，并且在网络配线实训装置上进行测试，其它具体要求如下：3根超五类非屏蔽铜缆跳线，568B-568B线序，长度500毫米；3根超五类非屏蔽铜缆跳线，568A-568A线序，长度400毫米；2根超五类非屏蔽铜缆跳线，568A-568B线序，长度300毫米。
特别要求：必须在竞赛开始后60分钟内制作完成，并将全部跳线装入收集袋，检查确认收集袋编号与机位号相同后，摆放在工作台上，供裁判组收集和评判。
6、完成测试链路端接在图1所示的标有BD网络配线实训装置上完成4组测试链路的布线和模块端接，路由按照图3所示，每组链路有3根跳线，端接6次。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
7、完成复杂永久链路端接在图1所示的标有BD网络配线实训装置上完成6组复杂永久链路的布线和模块端接，路由按照图4所示，每组链路有3根跳线，端接6次。

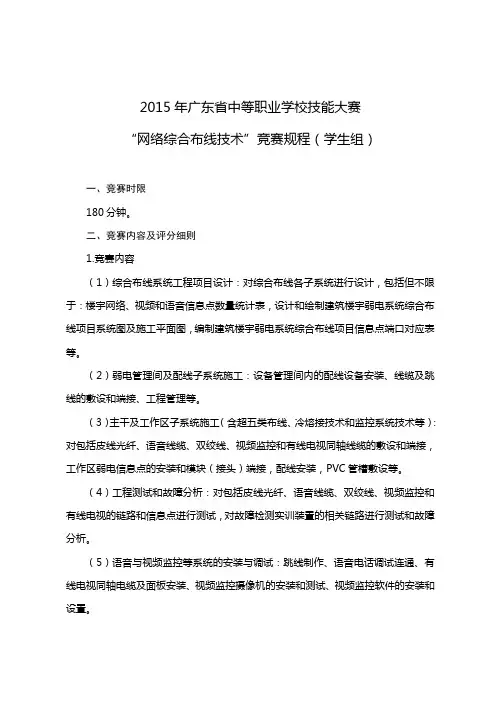

2015年广东省中等职业学校技能大赛“网络综合布线技术”竞赛规程（学生组）一、竞赛时限180分钟。
二、竞赛内容及评分细则1.竞赛内容（1）综合布线系统工程项目设计：对综合布线各子系统进行设计，包括但不限于：楼宇网络、视频和语音信息点数量统计表，设计和绘制建筑楼宇弱电系统综合布线项目系统图及施工平面图，编制建筑楼宇弱电系统综合布线项目信息点端口对应表等。
（2）弱电管理间及配线子系统施工：设备管理间内的配线设备安装、线缆及跳线的敷设和端接、工程管理等。
（3）主干及工作区子系统施工（含超五类布线、冷熔接技术和监控系统技术等）：对包括皮线光纤、语音线缆、双绞线、视频监控和有线电视同轴线缆的敷设和端接，工作区弱电信息点的安装和模块（接头）端接，配线安装，PVC管槽敷设等。
（4）工程测试和故障分析：对包括皮线光纤、语音线缆、双绞线、视频监控和有线电视的链路和信息点进行测试，对故障检测实训装置的相关链路进行测试和故障分析。
（5）语音与视频监控等系统的安装与调试：跳线制作、语音电话调试连通、有线电视同轴电缆及面板安装、视频监控摄像机的安装和测试、视频监控软件的安装和设置。
（6）提交设计图表、竣工验收资料以及故障链路分析报告等打印文档。
（7）工程管理：线缆和信息点的标识和编扎，施工组织、工具使用，安全保护，要保持现场器材有序堆放和整齐，清洁现场，做到5S标准。
2. 评分细则本项目按照工程验收方法进行评判，除了评判完成情况外，参照国赛加强对质量的评判（采用扣分方法）。
其评分方法参考如下：实操的完成情况是客观的，主要由评委专家负责；而完成质量情况是主观的，将根据制定的评分细表，由专家带领指导老师共同评判。
其评改过程拟按如下操作：（1）聘请高校和企业的专家作为现场评委；（2）如果赛场环境允许，从评委库中抽取部分评委参与（评委库由各参赛地区推荐1名指导教师且经电子信息专指委审核通过构成）；（3）比赛期间，指导老师不能在现场监考（另安排休息室等候比赛结束才进考场），指导老师不能带手机进入考场，否则取消其参与资格。
网络综合布线技能竞赛设计题模拟试卷第一套本赛项总分100分，总分乘以30%即为整个竞赛的单项累积分数，竞赛时间为1小时。
设计竞赛需使用Microsoft VISIO或AUTOCAD软件，根据组委会提供的工程需求环境，结合国标GB50311-2007规范进行相关设计。
竞赛试题内容由参赛队三位选手自行分工完成。
所有图纸需要在右下角适当位置注明设计者（参赛队和选手编号组成）。
综合布线案例需求项目名称：某大楼综合布线系统工程项目需求信息：某大楼分三层；楼长50m，楼宽25 m，楼层高4 m。
现需对大楼综合布线系统进行设计，采用的布线系统性能等级为6类非屏蔽（UTP）系统。
其中一层60个信息点，二层50个信息点，三层16个信息点。
1、工作区：全部采用6类信息模块，每个信息点采用双口信息面板设计，其中左边为网络点，右边为语音点。
安装方式采用明装底盒固定。
工作区网络跳线采用2米六类跳线，语音跳线采用2米2芯RJ11跳线。
2、配线子系统：水平电缆为4对六类UTP双绞线、安装方式为明装PVC线槽布线。
3、干线子系统：语音采用25对大对数电缆，数据采用6芯多模室内光缆。
4、设备间/配线间：水平配线架(语音、数据)全部选择六类24口配线架，语音垂直干线配线架选用100对110型配线架，数据垂直干线配线架采用ST 24口光纤配线架。
5、布线产品品牌为“VCOM”。
6、设备间（BD）位于二楼离电缆井5米，一楼设置配线间（FD）离电缆井5米，三楼采用无主干设计。
7、垂直干线线缆的计算方法：每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD距离＋端接容限(光纤10 m，双绞线6 m))×每层需要根数，总垂直干线线缆长度等于各楼层垂直线缆长度之和。
8、设计方案不考虑冗余设计。
一．综合布线系统图绘制（35分）图纸采用A4页面设计，A4纸张打印输出，制作综合布线系统图并且输出JPG文件保存至以参赛队号命名桌面文件夹，文件名：某大楼综合布线系统图。
网络布线项目竞赛试题（满分1000分，时间180分钟）机位号：注意事项：1．全部书面作品、布线工程作品只能按要求填写机位号等进行识别，不得填写指定内容之外的任何识别性标记。
如果出现地区、校名、人名等其他任何与竞赛队有关的识别信息，一经发现，竞赛试卷和作品作废，比赛按零分处理，并且提请大赛组委会进行处罚；2．竞赛试卷、竞赛作品、竞赛工具、竞赛器材及竞赛材料等不得带出竞赛场地，一经发现，竞赛作品作废，比赛按零分处理，并且提请大赛组委会进行处罚；3．进入竞赛场地，禁止携带/使用移动存储设备、计算器、通讯工具、加工/施工工具及参考资料等；4．竞赛所用器材/耗材，在竞赛开始前已全部发放到各个竞赛队，保证充分满足竞赛需求。
竞赛开始前，请仔细核对材料明细表，并于比赛开始前签字确认（未签字确认前禁止开始比赛）。
竞赛过程中，不再另行发放器材/耗材；5．请仔细阅读本试卷要求及试卷分析要求，按照试卷规定要求/需求进行设备/器材配置、加工及调试；6．竞赛过程中，参赛队要做到工作井然有序、不跨区操作、不喧哗，竞赛施工材料、加工废料、施工模块等分区有序存放；7．竞赛时间结束后，立即停止操作。
竞赛试卷放在电脑旁边，等待裁判员检查和参赛队确认，确认后参赛队必须立即离开竞赛场地；8．对设备上未标注端口编号的光纤配线架和TV配线架，规定端口号均依次从左向右从小到大编号（左…… 1、2、3……n ……右）；9．本次比赛由工程设计、工程施工安装和工程管理三部分组成，比赛时间180分钟，满分1000分。
比赛所需的相关电子文档均存放在本竞赛组计算机桌面的“网络布线－n”(n为机位号)文件夹中（以下简称“指定文件夹”），竞赛要求参赛队的所有设计及说明电子文档均需保存在本项指定文件夹内。
第一部分网络布线系统工程项目设计（100分）依据“图1建筑模型立体图”所示，模拟给定的综合布线系统工程项目，要求竞赛队按照试卷要求完成模拟楼宇三个楼层网络布线系统工程项目设计。

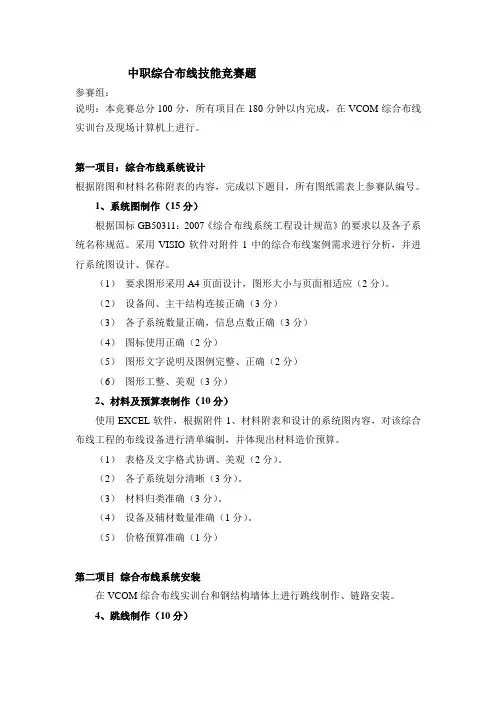

中职综合布线技能竞赛题参赛组：说明：本竞赛总分100分，所有项目在180分钟以内完成，在VCOM综合布线实训台及现场计算机上进行。
第一项目：综合布线系统设计根据附图和材料名称附表的内容，完成以下题目，所有图纸需表上参赛队编号。
1、系统图制作（15分）根据国标GB50311：2007《综合布线系统工程设计规范》的要求以及各子系统名称规范。
采用VISIO软件对附件1中的综合布线案例需求进行分析，并进行系统图设计、保存。
（1）要求图形采用A4页面设计，图形大小与页面相适应（2分）。
（2）设备间、主干结构连接正确（3分）（3）各子系统数量正确，信息点数正确（3分）（4）图标使用正确（2分）（5）图形文字说明及图例完整、正确（2分）（6）图形工整、美观（3分）2、材料及预算表制作（10分）使用EXCEL软件，根据附件1、材料附表和设计的系统图内容，对该综合布线工程的布线设备进行清单编制，并体现出材料造价预算。
（1）表格及文字格式协调、美观（2分）。
（2）各子系统划分清晰（3分）。
（3）材料归类准确（3分）。
（4）设备及辅材数量准确（1分）。
（5）价格预算准确（1分）第二项目综合布线系统安装在VCOM综合布线实训台和钢结构墙体上进行跳线制作、链路安装。
4、跳线制作（10分）在10分钟内，制作2米网络跳线10条，要求8芯全通、外皮刚好压在水晶头中。
每少1条或不通扣1分。
5、永久链路安装（40分）本赛项的子项目分数为该项的最大扣分数，要求每个项目的安装工艺规范、接点图正确、颜色编排符合标准。
机架设备的安装，从上至下以交换机、数据配线架、语音配线架的顺序为原则。
（1）安装综合布线实训台永久链路6条，即由工作区信息模块——水平布线——打线式网络配线架1。
（12分）（2）在刚结构墙体上安装水平线槽路由1条，布设2条水平链路和端接，即由墙上明装底盒信息模块——水平布线——打线式配线架1。
（6分）（3）按国标的线序，用室内大对数语音电缆端接110配线架左右两组端子的下层，并装上语音端子。
“网络综合布线”项目竞赛规程一、竞赛项目网络布线（3人团体项目，比赛时间180分钟）二、参赛对象及组队方式网络布线：本赛项为团体赛，每支参赛队由 3 名选手组成，须为同校在籍学生，不得跨校组队，同一学校参赛队不超过 1 支。
其中队长 1名，性别和年级不限。
三、竞赛内容要求参赛选手在3小时内，根据给定的项目要求，进行结构化综合布线系统工程项目设计，完成网络布线设计、铜缆速度竞赛和光纤熔接速度竞赛，完成网络布线链路搭建、线槽、线管、插座、模块、配线架等常用器材安装施工，完成铜缆布线端接及铜缆的测试等工作任务。
四、网络布线日程安排五、技术规范竞赛结合企业人才需求，参考国家相关标准制定。
（一）教学标准中等职业学校信息技术类专业教学标准（二）行业标准六、技术平台对竞赛赛场要求通风良好、赛位独立，选手操作互不干扰、做好必要的安全防护措施。
（一）每个赛位对应的比赛器材和技术平台：1、网络布线设备技术平台2、个人计算机（二）竞赛软件平台七、成绩评定（一）评分原则竞赛评分严格按照公平、公正、公开的原则，评分标准以国家标准为依据，重点考察参赛选手网络综合布线项目的工程设计能力、工程实际操作能力和工程综合管理能力。
（二）评分包括3个部分的内容1.网络布线速度竞赛（占分30%）2.项目施工及测试考评（占分60%）。
3.项目管理考评（占分10%）（三）分值分配1.设计速度竞赛（100分）2.铜缆端接速度竞赛（100分）3.光纤熔接速度竞赛（100分）4.测试链路端接（40分）5.复杂链路端接（60分）6.建筑物子系统布线安装（110分）7.FD配线子系统施工（390分）8.施工管理（100分）八、参赛须知1.严禁参赛选手、赛项裁判、私自携带通讯、摄录设备进入比赛场地。
2.参赛选手所需的硬件、软件统一提供，参赛队不得使用自带的任何有存储功能的设备，如硬盘、光盘、U盘、手机、随身听等。
3.所有参赛选手都必须携带参赛证件进行检录。
赛项编号：GZ-0242015年全国职业院校技能大赛信息技术类项目竞赛样题技能项目：网络搭建与应用组别：中职组机位号：成绩：2015-6-1竞赛样题（时间：180分钟总分100分）一、路由交换网络配置部分(本部分450分)【说明】1、在PC-B主机桌面上新建“BACKUP”文件夹，把RA、RB、RC、RSW1、RSW2、SW1、SW2所对应的show running配置文件分别保存成TXT文件，并将其保存至BACKUP文件夹中，若缺少文件，涉及到该文件对应设备下的所有分值记为0分。
2、项目背景及网络拓扑某集团公司总公司采用单核心的网络架构的网络接入模式，采用路由器接入城域网专用链路来传输业务数据流。
总公司为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。
分公司采用路由器接入互联网络和城域网专用网络，总公司的内网用户采用无线接入方式访问网络资源。
为了保障总公司与分公司业务数据流传输的高可用性，使用防火墙进行保证网络安全，采用QOS技术对公司重要的业务数据流进行保障。
网络采用OSPF动态路由协议和RIP动态路由协议。
集团网络拓扑结构如图1：vlan分配表网络设备IP地址分配表一、网络物理连接与IP地址计算（本题50分）1、按照网络拓扑图制作网线并连接设备。
[30分]2、根据“网络拓扑图”所示，对网络中的所有设备接口配置IP地址，整个网络总公司使用10.1.0.0/16地址段， vlan10为技术部，可以容纳150台机器，vlan20为销售部，可以容纳300台机器。
服务器区域可以容纳126机器。
分公司使用192.168.0.0/16 的址，无线使用地址在无线配置中已有说明，分公司的服务器区容纳16台机器，所有互联地址使用/30的掩码。
要求节省IP资源，做到合理分配；计算完成后把地址填入上面“网络设备IP地址分配表”中。
[20分]二、交换机配置[110分]1、为了管理方便，便于识别设备，为所有交换设备更改名称，设备名称的命名规则与拓扑图图示名称相符。
网络布线项目竞赛试题（满分1000分，时间180分钟）机位号：注意事项：1．全部书面作品、布线工程作品只能按要求填写机位号等进行识别，不得填写指定内容之外的任何识别性标记。
如果出现地区、校名、人名等其他任何与竞赛队有关的识别信息，一经发现，竞赛试卷和作品作废，比赛按零分处理，并且提请大赛组委会进行处罚；2．竞赛试卷、竞赛作品、竞赛工具、竞赛器材及竞赛材料等不得带出竞赛场地，一经发现，竞赛作品作废，比赛按零分处理，并且提请大赛组委会进行处罚；3．进入竞赛场地，禁止携带/使用移动存储设备、计算器、通讯工具、加工/施工工具及参考资料等；4．竞赛所用器材/耗材，在竞赛开始前已全部发放到各个竞赛队，保证充分满足竞赛需求。
竞赛开始前，请仔细核对材料明细表，并于比赛开始前签字确认（未签字确认前禁止开始比赛）。
竞赛过程中，不再另行发放器材/耗材；5．请仔细阅读本试卷要求及试卷分析要求，按照试卷规定要求/需求进行设备/器材配置、加工及调试；6．竞赛过程中，参赛队要做到工作井然有序、不跨区操作、不喧哗，竞赛施工材料、加工废料、施工模块等分区有序存放；7．竞赛时间结束后，立即停止操作。
竞赛试卷放在电脑旁边，等待裁判员检查和参赛队确认，确认后参赛队必须立即离开竞赛场地；8．对设备上未标注端口编号的光纤配线架和TV配线架，规定端口号均依次从左向右从小到大编号（左…… 1、2、3……n ……右）；9．本次比赛由工程设计、工程施工安装和工程管理三部分组成，比赛时间180分钟，满分1000分。
比赛所需的相关电子文档均存放在本竞赛组计算机桌面的“网络布线－n”(n为机位号)文件夹中（以下简称“指定文件夹”），竞赛要求参赛队的所有设计及说明电子文档均需保存在本项指定文件夹内。
第一部分网络布线系统工程项目设计（100分）依据“图1 楼宇假设平面图”所示，模拟给定的综合布线系统工程项目，要求竞赛队按照试卷要求完成模拟楼宇两个楼层网络布线系统工程项目设计；所有文件保存在电脑桌面上指定文件夹内，且仅该指定文件夹中指定文件作为裁判评分依据。
中等职业学校职业能力大赛（学生技术技能类）“网络布线”赛项技术文件一、赛项名称赛项名称：网络布线英语翻译：Network Ｃabling赛项组别：中职组二、竞赛目的通过竞赛，考察参赛学生的专业技术能力、计划组织能力、沟通协作能力、书面及口头表达能力，展示职业院校专业建设成果。
搭建中职学校信息技术类、工程技术类专业的校企合作平台，培养学生熟练掌握网络综合布线工程的施工能力，促进职业院校电子信息类相关专业网络综合布线课程的建设和教学改革，激发和调动行业企业关注和参与电子信息类专业教学改革的主动性和积极性,推动和提升中等职业学校电子信息类职业人才培养水平.三、竞赛时间与内容（一）竞赛时间本次竞赛时间安排为3小时,比赛日期为4月13日—15日，具体安排如下表所示：1(二）竞赛内容要求参赛选手根据给定的项目要求，进行结构化综合布线系统工程项目的设计，完成链路搭建、线槽、线管、插座、模块、配线架等常用器材安装施工、铜缆布线和端接、光缆布线、光缆熔接和冷接、光缆及铜缆的测试等工作任务，设计施工图纸,汇总竣工资料。
比赛内容大纲如下：1.设计22.铜缆端接3。
光纤熔接4.测试链路5.复杂链路6.光纤长度测试7.建筑群子系统链路布线安装8。
建筑物子系统布线安装9.FD配线系统施工10。
施工管理四、竞赛规则与须知（一）报名资格1。
参赛选手须为2018年度在籍中等职业学校学生;五年制高职一至三年级（含三年级）学生可参加比赛.参赛选手不限性别，年龄须不超过21周岁。
具体以大赛平台设置的报名资格为准。
2。
本赛项为团体赛,每组3人,并选配一名学生作为本队队长，不得跨校组队.3。
各设区市参赛队伍2支，同一学校报名参赛队伍不超过2支.每支队伍限1-2名指导教师，指导教师须为本校专兼职教师，在比赛期间指导教师不允许进入竞赛场地进行现场指导或在赛场外通过通3信设备进行远程指导。
4.报名截止后，在备赛过程中参赛选手因故无法参赛,须由市级教育行政部门于开赛10个工作日之前出具书面说明，经大赛执委会办公室核实后予以更换。
网络综合布线技术竞赛题目（中职）（满分7080分，时间180分钟）竞赛队编号：机位号：总分：分注意：1全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别，不得填写任何形式的识别性标记。
2本竞赛中使用的器材、竞赛题等不得带出竞赛场地。
3本次网络综合布线技术竞赛给定一个“建筑群模型”作为网络综合布线系统工程实例，请各参赛队按文档要求完成工程设计，并且进行安装施工和编写竣工资料。
第一部分综合布线系统工程项目设计（1000分）请根据图1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的书面打印文档（均为A4幅面）评分，没有书面文档的项目不得分。
所有文件保存在电脑桌面上指定文件夹内（所述指定文件夹为“网络布线－机位号n”文件夹，以下不再复述），且仅该指定文件夹中指定文件（名）作为裁判评分依据。
所有电子文档均存放在上述文件夹中。
电子文档命名格式为“抽签号+制作文档名”，例如抽签号01号的“网络信息点点数统计表”的文档命名格式为“01网络信息点点数统计表”。
特别要求：1.选手不得使用U盘等存储工具，电脑上的USB口用封条覆盖，选手在比赛开始前应检查封条是否完整。
裁判收取文件时同时检查电脑USB口封条，如发现电脑的USB口封条被损坏，视为违规，本项目不予计分。
2. 所有文档必须在竞赛开始后120分钟内制作完成。
（含文件的保存、打印、装订所需时间）。
时间到点后选手将装订好的文档放桌上并离开电脑桌，否则本部分不予计分。
(一) 具体要求如下：1 完成网络信息点点数统计表（100分）要求使用Excel软件编制，采用A4幅面。
编制完成后文件保存到指定文件下，保存文件名为“抽签号+息点统计表”。
说明：图1中，线盒编号= 楼层序号+本楼层线盒（信息插座/盒）序号。
其中：楼层序号取1位数字，本楼层线盒序号取2位数字；要求：严格按上述设计描述，项目名称正确，表格设计合理、版面美观，信息点数量统计正确，相关含义说明清楚，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）及日期说明完整。
附表1：信息点点数统计表信息点点数统计表项目名称：建筑物编号：编制人签字：审核人签字：审定人签字：（机位号）日期：年月日2 设计和绘制该网络综合布线系统图（100分）要求使用Visio或者使用Auto CAD软件，图面布局合理、图形正确、符号标记清楚、连接关系合理、说明完整、标题栏合理（包括项目名称、签字和日期），采用A4幅面。
特别要求：施工图制作完成后以源文件格式保存，同时须导出JPG格式的图片。
3 完成该网络综合布线系统施工图（400分）使用Visio或者使用Auto CAD软件，将图1立体示意图设计成平面施工图，包括俯视图、侧视图等，要求施工图中的文字、线条、尺寸、符号清楚和完整。
设备和器材规格必须符合本比赛题中的规定，器材和位置等尺寸现场实际测量。
要求包括以下内容：1）布线路由、设备位置和尺寸正确。
2）机柜和网络插座位置、规格正确。
3）图面布局合理，位置尺寸标注清楚正确。
4）图形符号规范，说明正确和清楚。
5）标题栏完整，签署参赛队机位号等基本信息。
特别要求：施工图制作完成后以源文件格式保存，同时须导出JPG格式的图片。
4 编制该网络综合布线系统端口对应表（200分）要求按照图1和表1格式编制该网络综合布线系统端口对应表。
参照图1所示，使用Excel软件,按照附表2格式完成信息点端口对应表的编制，编制完成后文件保存到指定文件下，保存文件名为“抽签号+端口对应表”。
本工程信息点编号编制规定如下：楼层编号-注1+机柜号-注2+配线架编号-注3+配线架端口号-注4+线盒序号-注5说明：注1 –楼层号取2位，F+楼层序号（如：一层为“F1”，二层为“F2”，……）；注2 –机柜号取1位数字（每楼层机柜从左至右独立编号，本竞赛仅取“1”）；注3 –配线架编号，从上至下依次为J1、J2、J3、J4……；注4 –配线架端口号取2位数字，配线架端口从左至右编号依次为1、2、3……；注5 –插座线盒序号取2位数字+1位说明字母，线盒序号为图2所示线盒编号的后2位；1位说明字母为：单口信息面板取字母“A”，双口面板通常安装2个信息模块，左边模块取字母“Z”（通常左侧安装数据模块），右边模块取字母“Y”（通常右侧安装电话通讯模块）例如：第一竞赛组对应图1所示左下角的信息点编号为：F1-1-J1-01-01Z要求：严格按上述设计描述，项目名称正确，端口对应编号正确、图例符号标记清楚准确、相关含义说明正确完整，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）及日期说明完整。
附表2：信息点端口对应表：信息点端口对应表项目名称：建筑物编号：编制人签字：审核人签字：审定人签字：（机位号）日期：年月日5 材料统计表（200分）按照附图1所示及上述设计，根据本次竞赛试题中规格要求和实际施工的用料情况，参照附表3格式，完成项目工程材料统计表的编制，编制完成后文件保存到指定文件下，保存文件名为“抽签号+材料统计表”。
要求：材料名称和规格/型号正确，数量符合实际并统计正确，辅料合适，用途简述清楚，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）和日期说明完整。
附表3：项目工程材料统计表材料统计表项目名称：建筑物编号：编制人签字：审核人签字：审定人签字：（机位号）日期：年月日第二部分工程安装项目（5780分）1、工程安装施工在1套网络综合布线实训装置（由西安开元电子实业有限公司提供，型号：KYSYZ-12-1233）、2台网络配线实训装置（由上海企想信息技术有限公司提供，型号： QXPLD-PX13-A与QXPLD-PX13-B）上进行，每个竞赛队1个L区域。
具体路由请按照题目要求和图1中表示的位置。
特别注意：安装部分可能使用电动工具和需要登高作业，特别要求参赛选手注意安全用电和规范施工，登高作业时首先认真检查和确认梯子安全可靠，双脚不得高于地面1米，而且必须2人合作，1人操作1人保护。
竞赛操作不得跨区作业、跨区走动及跨区放置材料。
具体要求：1）按照图1所示位置，完成FD配线子系统的线槽、线管、底盒、模块、面板的安装，同时完成布线端接。
要求横平竖直，位置和曲率半径正确，接缝不大于1毫米。
2）每层第1个插座模块的双绞线，端接到机柜内配线架的3、4口，其余顺序端接。
3）不允许给底盒开孔将PVC线管直接插入，只能使用预留进线孔。
4）针对双口信息面板统一规定：面对信息面板，左侧端口为数据端口，右侧端口为语音端口；针对单口信息面板一律为数据端口。
本试卷中所有的语音模块均使用数据模块代替，后面不重复。
5）单口信息面板可用双口信息面板代替，施工时统一使用左侧端口。
6 光纤跳线和线缆跳线制作（120分）①使用冷压方式制作4条SC-SC光纤跳线（单模/单芯），每条制作完成跳线的长度要求均为1200毫米；②选用竞赛指定的超五类非屏蔽双绞线及水晶头，按照T568B标准，现场制作4条网络双绞线跳线，其中2条长度为500毫米交连跳线（交叉线），2根长度为750毫米的直连跳线（直通线）；要求：①上述制作的光纤跳线在光纤熔接测试平台上通过检测测试（光通过测试），要求光纤跳线长度误差在指定长度±10毫米以内，插入损耗<0.5dB；②上述双绞线跳线制作符合T568B标准，通过双绞线跳线导通测试，跳线长度误差控制在指定长度的±10毫米以内，压接护套到位。
特别要求：必须在竞赛开始后60分钟内制作完成，每根网络双绞线跳线跳线上贴好写有抽签号的标签，摆放在工作台上，供裁判组收集和评判。
7 完成测试链路端接（300分）在企想网络跳线测试仪的实训装置上完成6个回路测试链路的布线和模块端接，路由按照“图2 跳线测试链路端接路由与位置示意图”所示，每个回路链路有3根跳线组成（每回路3根跳线结构如下图4侧视图所示），端/压接6组线束（每组线束3根跳线，每根跳线8芯）。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，端接位置线序正确，剪掉多余牵引线。
8 复杂永久链路端接（300分）在企想网络压线测试仪的实训装置上完成6个回路测试复杂永久链路的布线和模块端接，路由按照“图3 压线测试链路端接路由与位置示意图”所示，每个回路有3根跳线组成（每回路3根跳线结构如下图5侧视图所示），端/压接6组线束（每组线束3根跳线，每根跳线8芯）。
要求链路端/压接正确，每段跳线长度合适，端接处拆开线对长度合适，端接位置线序正确，剪掉多余牵引线。
9 CD-BD建筑群子系统链路布线安装（300分）①按照图1所示位置，完成CD-BD线管安装，线管采用沿地面敷设方式安装，安装中Φ50 PVC线管两端使用配套成品弯头和黄腊管接入CD与BD机架内，并在管内布1根同轴电缆、4根单芯皮线光缆和1根25对大对数电缆；②同轴电缆两端分别选用配套英制F头接入CD与BD机架TV配线架第1个的进线端口；③光缆的一端穿入BD机架光纤配线架，制作光纤SC冷压接头接在1-4号进线端口，另一端穿入CD机架10U光纤配线架，制作光纤SC冷压接头接在1-4号进线端口；④大对数电缆依据色标线序压接所有25对线缆（主色依次为：白、红、黑、黄、紫；次/辅色依次为：兰、桔、绿、棕、灰,以下相同，不再复述），一端至BD机架29U处110配线架底层的1-25线对（配线架左上位置），另一端压接至CD机架29U处110配线架底层的1-25线对（配线架左上位置）,并正确安装顶层的端接联接模块。
（所有25对大对数电缆均使用5对模块进行端接，后面不再重复讲述）要求：主干链路路由正确，端接端口对应合理，端接位置符合上述要求。
10 BD-FD建筑物子系统布线安装（600分）按照图1所示位置和要求，完成建筑物子系统布线安装。
①从标识为BD的模拟设备向模拟FD1-FD3机柜外侧安装1根Φ50 PVC线管，采用沿地面和沿墙体凹槽敷设方式，使用管卡固定，安装中线管使用配套成品弯头、三通和黄腊管接入FD1-FD3机柜内。
模拟管路内需布放3根同轴电缆、6根单芯皮线光缆和3根25对大对数电缆，分别接入FD1-FD3 机柜内（各FD机柜进线类型、数量相同，每个模拟FD机柜进线分别是：1根同轴电缆、2根单芯皮线光缆和1根25对大对数电缆），要求此间所有缆线从该管路中布放，每个FD出口处使用Φ50 PVC 线管配件模拟完成；② 3根同轴电缆选用配套英制F头连接，一端在BD机架TV配线架依次接入第2、3、4个的进线端口，另一端分别对应接入FD1、FD2、FD3机柜内TV配线架第2个的进线端口；③ 6根单芯皮线光缆的一端穿入BD机架光纤配线架，制作光纤SC冷压接头接在5-10号进线端口，相对应的另一端分别穿入FD1、FD2、FD3光纤配线架，制作光纤SC 冷压接头分别对应接入1-2号进线端口；④ 3根25对大对数电缆依据色标端接，其中：第1根一端端接在BD机架29U处110配线架底层的26-50线对（配线架左下位置）上，另一端端接在FD1机柜内110配线架底层的1-25线对（配线架左上位置）上；第2根一端端接在在BD机架29U 处110配线架底层的51-75线对（配线架右上位置）上，另一端端接在FD2机柜内110配线架底层的1-25线对（配线架左上位置）上；第3根一端端接在BD机柜29U 的110配线架底层的76-100线对（配线架右下位置）上，另一端在FD3的110配线架底层的1-25线对（配线架左上位置）上，并正确安装各顶层的端接联接模块。
