2012年市技能大赛《网络综合布线》项目培训计划

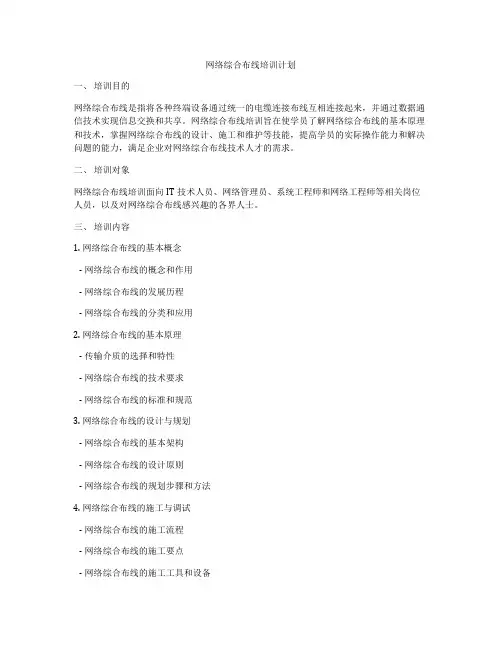

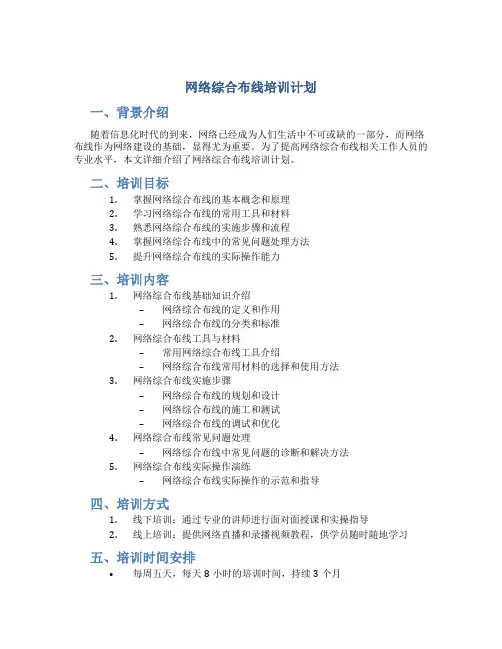

网络综合布线培训计划一、培训目的网络综合布线是指将各种终端设备通过统一的电缆连接布线互相连接起来，并通过数据通信技术实现信息交换和共享。

网络综合布线培训旨在使学员了解网络综合布线的基本原理和技术，掌握网络综合布线的设计、施工和维护等技能，提高学员的实际操作能力和解决问题的能力，满足企业对网络综合布线技术人才的需求。

二、培训对象网络综合布线培训面向IT技术人员、网络管理员、系统工程师和网络工程师等相关岗位人员，以及对网络综合布线感兴趣的各界人士。

三、培训内容1. 网络综合布线的基本概念- 网络综合布线的概念和作用- 网络综合布线的发展历程- 网络综合布线的分类和应用2. 网络综合布线的基本原理- 传输介质的选择和特性- 网络综合布线的技术要求- 网络综合布线的标准和规范3. 网络综合布线的设计与规划- 网络综合布线的基本架构- 网络综合布线的设计原则- 网络综合布线的规划步骤和方法4. 网络综合布线的施工与调试- 网络综合布线的施工流程- 网络综合布线的施工要点- 网络综合布线的施工工具和设备- 网络综合布线的调试和验收5. 网络综合布线的维护和管理- 网络综合布线的维护原则- 网络综合布线的故障诊断和处理- 网络综合布线的质量评估和管理6. 网络综合布线的应用案例分析- 实际网络综合布线案例的分析和总结- 网络综合布线技术在各行业的应用情况四、培训方式网络综合布线培训采用理论教学和实操训练相结合的方式。

理论教学内容包括课堂讲授、案例分析、讲师讨论等形式；实操训练内容包括实际项目演练、实验操作、现场考察等形式。

培训机构将提供完备的实验室设备和教学资料，确保学员能够全面系统地掌握网络综合布线技术。

五、培训时间与地点网络综合布线培训的时间和地点将根据参训学员的实际情况和培训机构的安排进行统一规划和安排。

六、培训考核网络综合布线培训将采取理论考试和实操技能考核相结合的方式进行。

理论考试内容涵盖培训课程的基本知识和技能要求，实操技能考核内容包括实际项目操作和故障处理等环节。

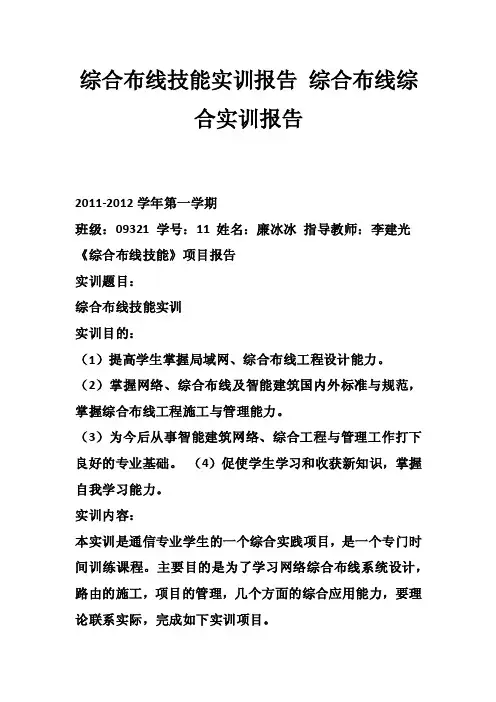

综合布线技能实训报告综合布线综合实训报告2011-2012学年第一学期班级：09321 学号：11 姓名：廉冰冰指导教师：李建光《综合布线技能》项目报告实训题目：综合布线技能实训实训目的：（1）提高学生掌握局域网、综合布线工程设计能力。

（2）掌握网络、综合布线及智能建筑国内外标准与规范，掌握综合布线工程施工与管理能力。

（3）为今后从事智能建筑网络、综合工程与管理工作打下良好的专业基础。

（4）促使学生学习和收获新知识，掌握自我学习能力。

实训内容：本实训是通信专业学生的一个综合实践项目，是一个专门时间训练课程。

主要目的是为了学习网络综合布线系统设计，路由的施工，项目的管理，几个方面的综合应用能力，要理论联系实际，完成如下实训项目。

项目一：综合布线系统（7个子系统功用）要求：完成充分理解7个子系统功能，应用，及注意事项。

1.工作子系统由跳线和信息插座所连接的设备组成。

其中信息插座包括墙面型、地面型、桌面型。

注意事项：1) 从RJ-45插座到计算机等终端设备间的连线宜用双绞线，且不要超过5m。

2) RJ-45插座宜首先考虑安装在墙壁上或不易碰触的地方。

3) RJ-45信息插座与电源插座等应尽量保持20cm以上的距离。

4) 对于墙面型信息插座和电源插座，其底边距离地面一般应为30cm。

2.水平子系统由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。

它实现工作区信息插座和管理间子系统的连接。

水平干线子系统总是在一个楼层上，仅与信息插座、楼层管理间子系统连接。

注意事项：1) 确定介质布线方法和缆线的走向。

2) 双绞线的长度一般不超过90cm。

3) 尽量避免水平线路长距离与供电线路平行走线，应保持一定的距离（非屏蔽缆线一般为30cm，屏蔽缆线一般为7cm）。

4) 缆线必须走线槽或天花板吊顶内布线，尽量不走地面线槽。

5) 如在特定环境中布线，要多传输介质进行保护，使用线槽或金属管道等。

6) 确定距离服务器连线间距离最近的I/O 位置。

技能大赛培训经验与总结之网络综合布线项目第一篇：技能大赛培训经验与总结之网络综合布线项目浅谈职业学校技能大赛的培训经验------网络综合布线项目摘要：“普通教育看高考，职业教育看大赛”。

目前各级各类职业学校已经把技能大赛当成了学校工作的重中之重，这是我国职业教育的一项重大改革，也是培养选拔技能型人才并使之脱颖而出的重要途径。

本文拟根据近三年来参加辅导青岛市技能大赛网络布线项目的经验和教学实践，就技能大赛中的一些做法与问题提出一些建议。

关键词：职业教育；技能大赛；网络布线职业院校技能大赛既定量检测着职业教育的发展成果，又引领、推动着职业教育未来的发展方向。

教育部决定印发并实施全国职业院校技能大赛规划(2013～2015)，继续开展职业教育与产业发展对话活动，加强行业职业教育教学指导委员会建设，进一步提高了职业教育吸引力。

技能大赛成绩一定程度上反映出职业学校的整体办学水平，展示着专业师生的技能水平，技能大赛促进校际间的交流，推动着专业不断向前发展，增强了社会和师生对职业教育的关注度。

但技能大赛在组织实施过程中占用了学校大量的人力、物力及财力资源，只有科学、高效、节约的组织技能大赛的训练与参赛，才能有助于推动职业教育的可持续发展。

本人结合多年的参赛组织经验阐述心得。

一、学校重视，形成浓厚的竞赛氛围职业院校技能大赛的成绩一定程度上取决于学校领导及专业师生的重视程度，学校必须有足够的实训设备做保障。

我校对技能大赛工作相当重视，不仅积极组织师生进行培训、千方百计请专家指导，而且申报赛点、参与比赛。

学校通过举办市技能大赛，进一步激发了学生专业技能学习的兴趣，提高了学生综合素质，以赛促学，以赛促教，以赛促改，营造了学生学技能、比能力的良好氛围，从而全面提升学生职业能力和就业能力，培养合格的技能型人才。

利用活动契机，升华了师生的荣辱观，让在技能大赛中取得优异成绩的师生成为学校的“明星”，成为人人争先学习的榜样，从而形成独特的校园竞赛文化。

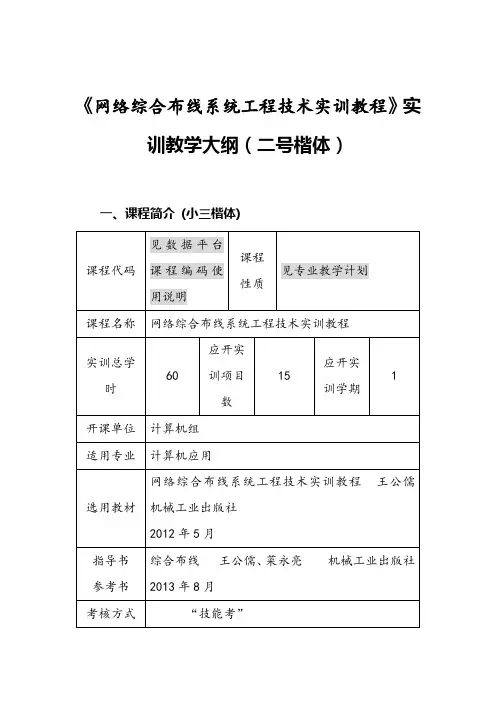

《网络综合布线系统工程技术实训教程》实训教学大纲（二号楷体）
一、课程简介(小三楷体)
二、实训目的要求(小三楷体)
认识网络综合布线系统工程技术理论知识，熟悉综合布线系统工程器材和设备，掌握综合布线系统工程的操作的技巧
三、主要仪器设备(小三楷体)
综合布线实训室
四、实训方式与基本要求(小三楷体)
教师给出任务，学生分组合作，完成实训任务，师生评估总结。

五、考核与报告(小三楷体)
组内互评，教师考核，学生自评
六、实训项目设置与内容(小三楷体)
七、说明(小三楷体)
网络综合布线系统工程技术实训教程是计算机相关专业的重要基础课程，也是必修课程之一。

它涉及许多理论和技术问题，是一个交叉的新领域，学生很感兴趣，要求多实训，教师从旁指导，师生共同完成教学任务。

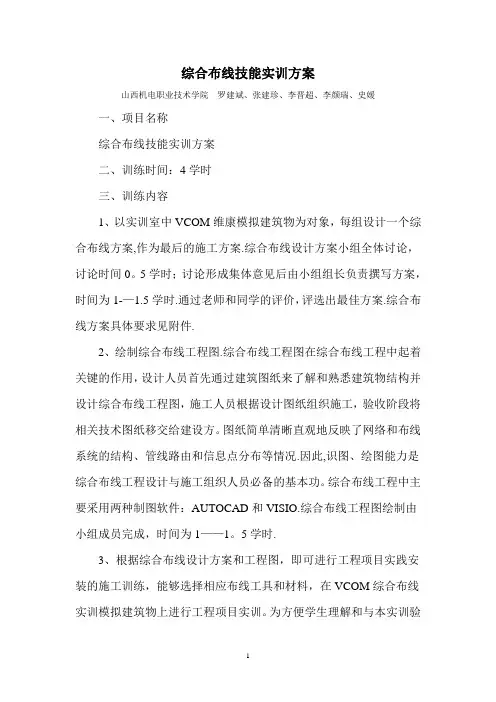

综合布线技能实训方案山西机电职业技术学院罗建斌、张建珍、李晋超、李颜瑞、史媛一、项目名称综合布线技能实训方案二、训练时间：4学时三、训练内容1、以实训室中VCOM维康模拟建筑物为对象，每组设计一个综合布线方案,作为最后的施工方案.综合布线设计方案小组全体讨论，讨论时间0。

5学时；讨论形成集体意见后由小组组长负责撰写方案，时间为1-—1.5学时.通过老师和同学的评价，评选出最佳方案.综合布线方案具体要求见附件.2、绘制综合布线工程图.综合布线工程图在综合布线工程中起着关键的作用，设计人员首先通过建筑图纸来了解和熟悉建筑物结构并设计综合布线工程图，施工人员根据设计图纸组织施工，验收阶段将相关技术图纸移交给建设方。

图纸简单清晰直观地反映了网络和布线系统的结构、管线路由和信息点分布等情况.因此,识图、绘图能力是综合布线工程设计与施工组织人员必备的基本功。

综合布线工程中主要采用两种制图软件：AUTOCAD和VISIO.综合布线工程图绘制由小组成员完成，时间为1——1。

5学时.3、根据综合布线设计方案和工程图，即可进行工程项目实践安装的施工训练，能够选择相应布线工具和材料，在VCOM综合布线实训模拟建筑物上进行工程项目实训。

为方便学生理解和与本实训验收部分的统一,工程项目安装施工的任务安排以布线系统各个功能区为分类。

设备安装施工时间为2-—2.5学时.4、由老师带领监理员、项目经理、布线工程师对工程现场作品施工质量进行验收，对技术文档进行审核验收。

验收时间为0。

5——1学时.四、技能训练过程1、训练流程训练流程按下列四个阶段进行：(1)人员组织分工阶段：首先将全班学生每4人分为一个小组，小组成员自主选择1人为组长，组长负责全面技能实训的具体组织工作，分配具体任务,汇总检查提交资料等，相当于具体工程中的项目经理角色，负责综合布线方案撰写工作，监理工程实施情况和进度，最后参与验收监理工作。

1名成员负责综合布线工程图绘制，在综合布线方案设计阶段相当于资料员和综合布线方案设计员角色，在验收阶段相当于工程项目验收监理员,负责具体布线工程作品的检验验收工作。

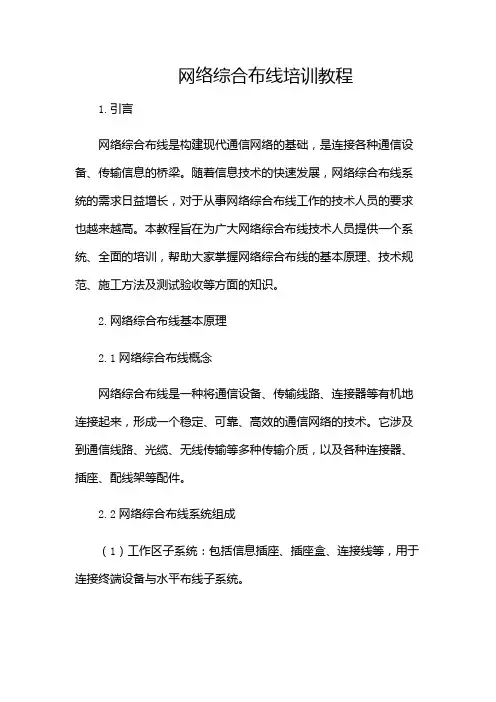

网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。

随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。

本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。

2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。

它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。

2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。

（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。

（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。

（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。

（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。

（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。

3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。

（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。

3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。

（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。

4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。

（2）编制施工组织设计，明确施工方案、施工工艺、施工进度等。

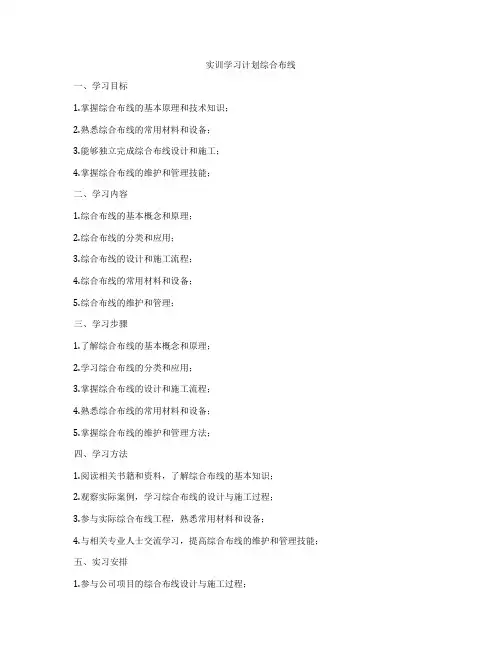

实训学习计划综合布线一、学习目标1.掌握综合布线的基本原理和技术知识；2.熟悉综合布线的常用材料和设备；3.能够独立完成综合布线设计和施工；4.掌握综合布线的维护和管理技能；二、学习内容1.综合布线的基本概念和原理；2.综合布线的分类和应用；3.综合布线的设计和施工流程；4.综合布线的常用材料和设备；5.综合布线的维护和管理；三、学习步骤1.了解综合布线的基本概念和原理；2.学习综合布线的分类和应用；3.掌握综合布线的设计和施工流程；4.熟悉综合布线的常用材料和设备；5.掌握综合布线的维护和管理方法；四、学习方法1.阅读相关书籍和资料，了解综合布线的基本知识；2.观察实际案例，学习综合布线的设计与施工过程；3.参与实际综合布线工程，熟悉常用材料和设备；4.与相关专业人士交流学习，提高综合布线的维护和管理技能；五、实习安排1.参与公司项目的综合布线设计与施工过程；2.参与公司综合布线工程的现场施工和维护管理；3.与公司相关部门人员交流学习，了解综合布线的实际运作；4.参与公司综合布线工程的总结与评估；六、实践任务1.参与公司的综合布线设计与施工项目，完成相关任务；2.独立进行一项综合布线工程的设计和施工；3.学习并掌握相关综合布线设备的使用和维护方法；4.参与公司综合布线工程的实际运行管理；七、实习总结1.总结自己在实习期间的收获与成长；2.对综合布线的学习和实践进行总结和反思；3.提出自己在综合布线方面的不足和改进意见；4.对未来继续学习和发展的规划；学员签名：__________ 时间：__________指导老师签名：__________ 时间：__________。

•网络综合布线概述•网络传输介质及连接器件•布线系统设计与规划•施工安装与调试技巧目录•测试验收与维护管理策略•行业发展趋势及新技术应用前景01网络综合布线概述定义与发展历程定义发展历程从早期的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足日益增长的通信需求。

市场需求与行业应用市场需求行业应用培训课程目标与内容课程目标课程内容02网络传输介质及连接器件同轴电缆由内导体、绝缘层、外导体和护套组成，具有较高的带宽和抗干扰能力，适用于较高速率的数据传输，如有线电视网。

双绞线由两根互相绞合的绝缘导线组成，可减少信号干扰，常用于低速或短距离通信，如以太网。

光纤以光为传输介质，通过光的全反射原理进行信号传输，具有传输距离远、速率高、抗干扰能力强等优点，适用于长距离、大容量的数据传输。

双绞线、同轴电缆、光纤等传输介质特性RJ-45连接器BNC 连接器ST/SC 连接器030201RJ-45、BNC 、ST/SC 等连接器件识别与选用传输介质性能指标及测试方法传输介质性能指标测试方法03布线系统设计与规划先进性采用先进、成熟的技术和设备，确保系统在未来一段时间内保持技术领先地位。

实用性满足用户当前和未来的需求，提供稳定、可靠的数据传输服务。

灵活性经济性星型拓扑结构以中央节点为核心，其他节点通过点对点方式与中央节点连接，具有高可靠性、易于维护和管理等优点。

环型拓扑结构节点之间首尾相连形成一个闭环，数据传输方向单一，具有节省线缆、成本低等优点。

总线型拓扑结构所有节点连接在一条公共传输线上，具有结构简单、成本低等优点，但故障影响较大。

设备间选址原则靠近弱电井或强电井，方便线缆引入。

远离电磁干扰源，确保设备正常运行。

具备良好通风和散热条件，保证设备运行环境。

设备间布局规划设备机架排列整齐，方便管理和维护。

01 02采用高质量线缆和接插件，确保数据传输稳定性和可靠性。

水平子系统布线设计确定信息点数量和位置，合理规划线缆走向和长度。

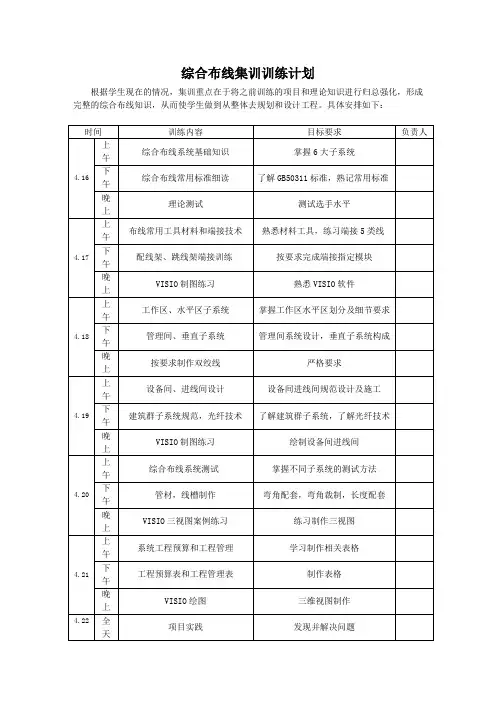

综合布线集训训练计划根据学生现在的情况，集训重点在于将之前训练的项目和理论知识进行归总强化，形成完整的综合布线知识，从而使学生做到从整体去规划和设计工程。
