节流调速回路性能

节流调速性能实验报告桂林电子科技大学实验报告辅导有意见：实验名称节流调速性能实验机电工程学院系机械设计及其自动化专业班第实验小组作者学号同作者辅导员实验时间年月日成绩签名实验二节流调速性能实验一、实验目的：1、分析比较采用节流阀的进油节流调速回路中，节流阀具有不同流通面积时的速度负载特性；2、分析比较采用节流阀的进、回、旁三种调速回路的速度负载特性；3、分析比较节流阀、调速阀的速度性能。

4、通过亲自装拆，了解节流调速回路的组成及性能，绘制速度—负载特性曲线，并进行比较。

5、通过该回路实验，加深理解Q=C a△P m关系，式中△p、m分别由什决定，如何保证Q=const。

二、实验要求实验前预习实验指导书和液压与气动技术课程教材的相关内容；实验中仔细观察、全面了解实验系统；实验中对液压泵的性能参数进行测试，记录测试数据；深入理解液压泵性能参数的物理意义；实验后写出实验报告，分析数据并绘制液压泵性能特性曲线图。

三、实验内容：1、分别测试采用节流阀的进、回、旁油路节流调速回路的速度负载特性；2、测试采用调速阀的进油路节流调速回路的速度负载特性。

四、实验步骤：1、按照实验回路的要求，取出所要用的液压元件，检查型号是否正确；2、检查完毕，性能完好的液压元件安装在实验台面板合理位置。

通过快换接头和液压软管按回路要求连接；3、根据计算机显示器界面中的电磁铁动作表输入框选择要求用鼠标“点接”电器控制的逻辑连接，通为“ON”，短为“OFF”。

4、安装完毕，定出两只行程开关之间距离，拧松溢流阀（Ⅰ）（Ⅱ），启动YBX-B25N,YB-A25C泵，调节溢流阀（Ⅰ）压力为3Mpa,溢流阀（Ⅱ）压力为0。

5Mpa,调节单向调速阀或单向节流阀开口。

5、按电磁铁动作表输入框的选定、按动“启动”按钮，即可实现动作。

在运行中读出显示器界面图表中的显示单向调速阀或单向节流阀进出口和负载缸进口压力，和油缸的运行显示时间。

6、根据回路记录表调节溢流阀压力（即调节负载压力），记录相应时间和压力，填入表中，绘制V——F曲线。

实验报告5：节流调速回路的装调
一、实验描述
通过对三种节流调速回路的组装和观察，加深对节流调速回路工作原理的理解，能对三种不同节流调速回路——进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路进行性能比较与分析。

二、实验目标
（1）正确选取液压元件；
（2）准确进行元件的连接、回路的组建；
（3）掌握节流调速回路的工作原理；
（4）能够对三种节流调速回路的性能进行比较和分析。

三、实验分析
（1）进口节流调速回路中，经节流阀发热的油液进入液压缸，增大液压缸泄漏。

图1 进口节流调速回路
（2）回油节流调速回路中，回油路有背压力，活塞运动速度平稳。

经节流阀发热的油液排回油箱，对液压缸的泄漏、效率无影响。

图2 回油节流调速回路
（3）旁路节流调速回路中，承载能力随节流口通流面积的增大而减小，低速时承载能力差，调速范围小，速度稳定性受液压泵泄漏的影响，故速度稳定性不如前两种，回路只有节流功率损失，无溢流功率损失，回路效率高于前两种。

图3旁路节流调速回路
四、实验实施
（1）组装节流调速回路；
（2）全部打开溢流阀；
（3）旋紧节流阀；
（4）启动液压泵，调节溢流阀的手柄到一定位置，两个电磁换向阀交替通断电，观察液压缸的往返运动速度；
（4）节流阀调到一定位置（大、中、小），两个电磁换向阀交替通电，观察液压缸的往返速度的变化。

五、实验总结
液压基本回路是为了实现特定的功能而把某些液压元件和管道按一定的方式组合起来的油路结构。

在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。

实验四节流调速回路性能实验一、实验目的1、通过实验熟练掌握液压系统中广泛采用的速度控制回路：节流调速回路的组成；2、通过实验得出节流阀三种调速方式的调速回路特性曲线，深入理解节流阀三种调速方式的调速性能，分析与比较它们的调速特性；3、通过对节流阀和调速阀进口节流调速回路的对比实验，分析与比较它们的调速性能。

二、实验内容1、采用节流阀的进油节流调速系统2、采用节流阀的回油节流调速系统3、采用节流阀的旁路节流调速系统4、采用调速阀的进油节流调速系统三、实验设备QCS003B型液压实验台 1台QCS014型可拆装式液压教学实验台 1台四、实验步骤（一）节流阀的进油节流调速回路1、实验装置调整：（1）加载系统调整：关闭节流阀10，启动液压泵8，调节溢流阀9，使系统压力小于0.5MPa，通过三位四通电磁阀12的切换，使加载缸往复运动3～5次，排出系统内的空气，然后使之处于退回位置。

（2）调速回路调整：将调速阀4、旁路节流阀7、回油节流阀6全闭，将进油节流阀5全开，启动液压泵1，调节溢流阀2，使系统压力低于0.5MPa，使电磁换向阀3的P、A口接通，慢慢调节节流阀5的开度，使工作缸的运动速度适中，反复切换电磁阀3，使工作缸活塞往复运动，检查系统是否正常工作。

（二）节流阀的回油节流调速回路1、实验装置调整：（1）加载系统调整同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将调速阀、节流阀7全关，进油节流阀5全开，使电磁换向阀3的P、A口接通，调节回油节流阀6的开度A，使工作缸的运动速度适中，其余做法同上。

2、3、4各步同上。

（三）节流阀的旁路节流调速回路1、实验装置调整：（1）加载系统调整同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将调速阀全关，进油节流阀5、回油节流阀6全开，使电磁换向阀3的P、A口接通，调节旁路节流阀7的开度A，使工作缸的运动速度适中，其余做法同上。

2、3、4各步同上。

（四）调速阀的进油节流调速回路1、实验装置调整：（1）加载系统调整，同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将回油节流阀6全开，进油节流阀5、旁路节流阀7全关，使电磁换向阀3的P、A口接通，调节调速阀4的开度A，使工作缸的运动速度适中，其余做法同上。

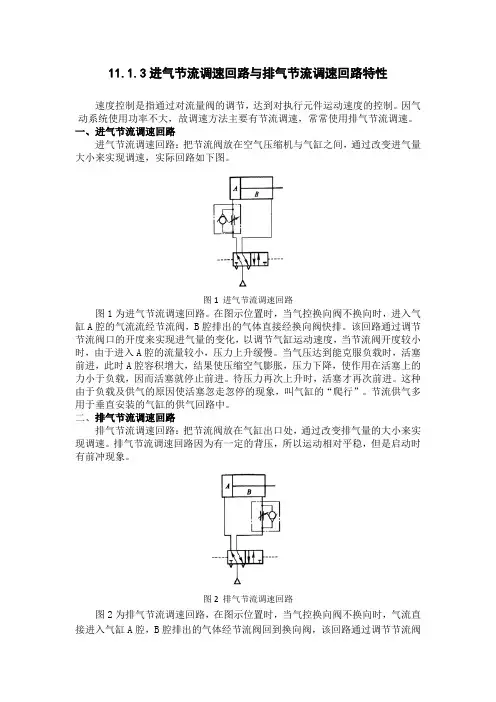

11.1.3进气节流调速回路与排气节流调速回路特性速度控制是指通过对流量阀的调节，达到对执行元件运动速度的控制。

因气动系统使用功率不大，故调速方法主要有节流调速，常常使用排气节流调速。

一、进气节流调速回路进气节流调速回路：把节流阀放在空气压缩机与气缸之间，通过改变进气量大小来实现调速，实际回路如下图。

图1 进气节流调速回路图1为进气节流调速回路。

在图示位置时，当气控换向阀不换向时，进入气缸A腔的气流流经节流阀，B腔排出的气体直接经换向阀快排。

该回路通过调节节流阀口的开度来实现进气量的变化，以调节气缸运动速度，当节流阀开度较小时，由于进入A腔的流量较小，压力上升缓慢。

当气压达到能克服负载时，活塞前进，此时A腔容积增大，结果使压缩空气膨胀，压力下降，使作用在活塞上的力小于负载，因而活塞就停止前进。

待压力再次上升时，活塞才再次前进。

这种由于负载及供气的原因使活塞忽走忽停的现象，叫气缸的“爬行”。

节流供气多用于垂直安装的气缸的供气回路中。

二、排气节流调速回路排气节流调速回路：把节流阀放在气缸出口处，通过改变排气量的大小来实现调速。

排气节流调速回路因为有一定的背压，所以运动相对平稳，但是启动时有前冲现象。

图2 排气节流调速回路图2为排气节流调速回路，在图示位置时，当气控换向阀不换向时，气流直接进入气缸A腔，B腔排出的气体经节流阀回到换向阀，该回路通过调节节流阀口的开度来实现排气量的变化，同时给气缸排气口有一个背压，以调节气缸运动速度。

排气节流调速回路具有下述特点：1. 气缸速度随负载变化较小，运动较平稳；2. 能承受与活塞运动方向相同的负载（反向负载）。

三、两种调速回路选用原则进气节流调速回路选用原则：由于进气节流调速回路主要靠压缩空气的膨胀使活塞前进，故这种节流方式很难控制气缸的速度达到稳定。

一般用于单作用气缸、夹紧缸和低摩擦力气缸等速度控制。

排气节流调速回路选用原则：由于排气节流调速回路可以使气缸活塞运行稳定，是最常用的回路，故排气节流应该用于双作用气缸。

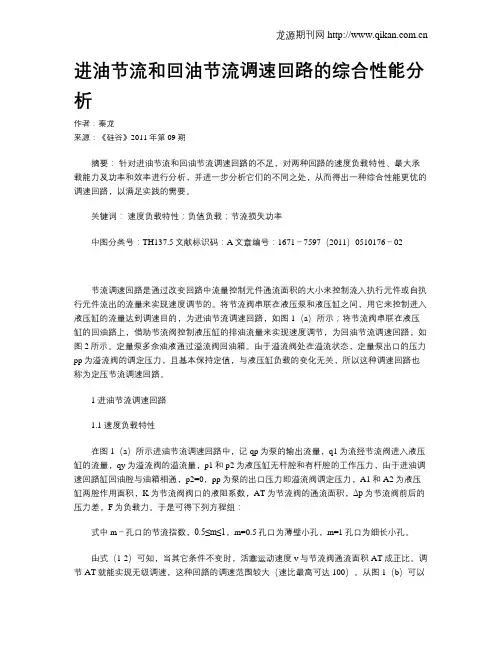

进油节流和回油节流调速回路的综合性能分析作者：秦龙来源：《硅谷》2011年第09期摘要：针对进油节流和回油节流调速回路的不足，对两种回路的速度负载特性、最大承载能力及功率和效率进行分析，并进一步分析它们的不同之处，从而得出一种综合性能更优的调速回路，以满足实践的需要。

关键词：速度负载特性；负值负载；节流损失功率中图分类号：TH137.5文献标识码：A文章编号：1671－7597（2011）0510176－02节流调速回路是通过改变回路中流量控制元件通流面积的大小来控制流入执行元件或自执行元件流出的流量来实现速度调节的。

将节流阀串联在液压泵和液压缸之间，用它来控制进入液压缸的流量达到调速目的，为进油节流调速回路，如图1（a）所示；将节流阀串联在液压缸的回油路上，借助节流阀控制液压缸的排油流量来实现速度调节，为回油节流调速回路，如图2所示。

定量泵多余油液通过溢流阀回油箱。

由于溢流阀处在溢流状态，定量泵出口的压力pp为溢流阀的调定压力，且基本保持定值，与液压缸负载的变化无关，所以这种调速回路也称为定压节流调速回路。

1 进油节流调速回路1.1 速度负载特性在图1（a）所示进油节流调速回路中，记qp为泵的输出流量，q1为流经节流阀进入液压缸的流量，qy为溢流阀的溢流量，p1和p2为液压缸无杆腔和有杆腔的工作压力，由于进油调速回路缸回油腔与油箱相通，p2=0，pp为泵的出口压力即溢流阀调定压力，A1和A2为液压缸两腔作用面积，K为节流阀阀口的液阻系数，AT为节流阀的通流面积，Δp为节流阀前后的压力差，F为负载力。

于是可得下列方程组：式中m－孔口的节流指数，0.5≤m≤1，m=0.5孔口为薄壁小孔，m=1孔口为细长小孔。

由式（1-2）可知，当其它条件不变时，活塞运动速度v与节流阀通流面积AT成正比。

调节AT就能实现无级调速，这种回路的调速范围较大（速比最高可达100）。

从图1（b）可以看出，当节流阀通流面积AT一定时，活塞运动速度v随负载F的增加按抛物线规律下降，且阀开口越大，负载对速度的影响也越大。

节流调速回路性能实验综述报告《液压传动与气压传动》课程是高校机械类专业学生必修的一门专业基础课，良好的实验教学，可以提高学生对这门课程的掌握程度，增强学生对该课程内容的感性认识，达到预期的教学效果。

该门课程实验教学主要任务是使学生了解液压与气压传动系统的基本组成、各种元件的内部结构及工作原理、掌握典型液压与气压基本回路知识.节流调速回路是一种典型的液压基本回路，通过液压综合测试实验台，学生动手搭建液压基本回路并做基本参数测试，提高学生的动手能力和分析、解决实际问题的能力。

1 实验目的结合机械电气控制，液压传动课程所学的内容完成液压机械所实现的典型运动轨迹。

从中熟悉可编程控制器的性能、编程技巧，常用液压元件的性能和使用方法，油缸的速度控制、定位控制的基本方式。

通过实验把电气控制和液压传动知识有机结合起来。

进行小型工程设计、制作训练。

从而提高学生把各科知识综合结合运用的能力。

锻炼了学生的动手能力，故障分析、排除的实践能力。

2 实验要求1）通过实验熟练掌握液压元器件，电器元件和可编程控制器的性能、结构原理，能根据提供的元件、控制器设计一个简单的控制回路。

2）完成一个从方案設计、编程设计、油路设计到油路的组装连接和调试、改进的工程设计实施的全过程的培训和锻炼。

3）以进口节流调速回路为例了解节流调速回路的组成及调速原理，掌握变负载和恒负载工况下，速度-负载特性和功率特性曲线特点和测试方法4）分析比较变负载和恒负载节流调速性能特点3 实验内容1）设计节流调速回路并做仿真演示实验①实验说明进油节流调速回路就是将节流阀（或调速阀）装在进油路上。

油路的特点是调速范围大，但油泵在溢流阀的恒压下工作，由于油缸无背压，运动平稳性差，不能在负性负载下工作，且油缸两腔压差大。

如果在高压下工作时，油通过流量阀再进入油缸，会使油温升高快，导致油的粘度下降，引起较大的泄漏，影响工作性能。

②实验基本配置双作用单出杆油缸1个;二位四通电磁换向阀1个;节流阀1个;单向阀1个;三通2个;油管7根。

节流调速性能实验一、实验目的机械设备的液压系统中，调速回路占有重要的位置，尤其对于运动速度要求较高的的机械设备，调速回路往往起着决定性的作用，在调速回路中，节流调速回路结构简单，成本低，使用维护方便，是一种常用的调速方法。

节流调速回路是由定量泵，流量控制阀，溢流阀和执行元件等组成，通过改变流量控制阀阀口的开度，改变进入执行元件的流量，达到调节元件的目的，常用流量控制阀有节流阀和调速阀两种，视其在回路中安放位置不同，有进油路节流调速，回油路节流调速和旁油路节流调速。

通过本实验主要达到以下目的：1、分析、比较采用节流阀的进油路节流调速回路中，节流阀具有不同的阀口开度时速度负载特性；2、分析、比较采用节流阀分析、比较的进、回、旁三种调速回路的速度负载特性；3、分析、比较节流阀和调速阀的调速特性；4、进一步加深对调速回路的理解、掌握有关的实验方法。

二、实验内容1、测试采用节流阀的进油路节流调速回路的速度负载特性；2、测试采用节流阀的回油路节流调速回路的速度负载特性；3、测试采用节流阀的旁油路节流调速回路的速度负载特性；4、测试采用调速阀的进油路节流调速回路的速度负载特性。

三、实验装置QCS003B型液压试验台四、实验方法及原理实验原理图如图2-5所示。

图2-5中左半部为调速回路，右半部为加载回路。

在加载回路中液压油进入加载缸18右腔时，由于加载缸活塞杆与调速回路中液压缸17的活塞杆将处于同心对顶，且缸筒都固定在工作台上，因此工作缸17的活塞杆受到一向右的作用力F L（即为负载），调节溢流阀9就可以改变F L的大小。

在调速回路中，工作液压缸17的活塞杆的工作速度v与节流阀的通流截面，溢流阀的调定压力（泵1的供油压力）及负载F L有关。

而在一次工作过程中，前二项参数都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关，活塞杆工作速度v与负载F L之间的关系，称为节流调速回路的速度负载特性。

当节流阀通流截面和调定压力确定后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测出一条速度负载特性曲线。

实验报告5：节流调速回路的装调
本次实验旨在通过对三种不同的节流调速回路的组装和观察，深入了解其工作原理，并进行性能比较与分析。

实验分为四个步骤：组装节流调速回路、打开溢流阀、旋紧节流阀、启动液压泵并观察液压缸的往返运动速度。

在进口节流调速回路中，经过节流阀的油液会发热，进入液压缸后会增大泄漏。

回油节流调速回路中，回油路有背压力，活塞运动速度平稳，经过节流阀的油液排回油箱，对液压缸的泄漏、效率无影响。

而旁路节流调速回路中，承载能力随节流口通流面积的增大而减小，低速时承载能力差，调速范围小，速度稳定性受液压泵泄漏的影响，故速度稳定性不如前两种，但回路效率高于前两种。

在实验中，正确选取液压元件，准确进行元件的连接、回路的组建，掌握节流调速回路的工作原理，并能够对三种节流调速回路的性能进行比较和分析。

通过实验，我们对节流调速回路有了更深入的理解，也提高了我们的实践能力。

实验二节流调速回路性能实验一、实验目的1•了解节流调速回路的构成，掌握其回路的特点。

2•通过对节流阀三种调速回路性能的实验，分析它们的速度一负载特性，比较三种节流调速方法的性能。

3.通过对节流阀和调速阀进口节流调速回路的对比实验，分析比较它们的调速性能。

二、实验原理原理图见图1. 通过对节流阀的调整，使系统执行机构的速度发生变化。

2. 通过改变负载，可观察到负载的变化对执行机构速度的影响。

三、实验仪器实验台、秒表四、实验内容1. 采用节流阀的进口节流调速回路的调速性能。

2. 采用节流阀的出口节流调速回路的调速性能。

五、实验原理图及说明整个实验系统分为两大部分：实验回路部分和加载回路部分。

左边部分为实验回路，油缸19 为工作油缸，通过调节节流阀7、8、9 及单向调速阀6 的开口大小，可分别构成三种节流调速回路。

电磁换向阀3用于油缸19 换向，溢流阀2 起限压和溢流作用；右边部分为加载回路，油缸20 为负载油缸（注意：加载时一定要是油缸20无杆腔进油），负载的大小由溢流阀11 调节。

六、实验步骤（参考实验系统原理图）本实验主要需解决的问题是：各种调速回路如何构成，主油缸运动速度的调节，如何加负载及负载大小的调节。

1．进口节流调速回路1）实验回路的调整a）将调速阀6、节流阀9关闭、节流阀7调到某一开度,回油路节流阀8全开。

b）松开溢流阀2，启动液压泵1，调整溢流阀，使系统压力为4MPa。

c）操纵电磁换向阀3，使主油缸19往复运动，同时调节节流阀7 的开度，使工作缸活塞杆运动速度适中（使油缸19 空载时向右运动全程时间为4S 左右）。

d）检查系统工作是否正常。

退回工作缸活塞。

2）加载回路的调整（1）松开溢流阀11，启动油泵18。

（2）调节溢流阀11 使系统压力为0.5MPa。

（3）通过三位四通电磁换向阀17 的切换，使加载油缸活塞往复运动3—5 次，排除系统中的空气，然后使活塞杆处于退回位置。

3）节流调速实验数据的采集（1）伸出加载缸活塞杆，顶到工作缸活塞杆头上，通过电磁换向阀 3 使工作缸19 活塞杆推着加载缸20活塞杆一起向右运动。

节流调速回路的特点1.线性控制：节流调速回路是一种基于线性控制的调速方法。

它通过改变流体控制元件（如节流阀）的开度来调节工作装置的负载，从而实现对工作速度的控制。

由于线性控制具有简单、稳定的特点，所以节流调速回路在工程实践中得到了广泛应用。

2.可靠性高：节流调速回路采用的是机械式调节装置，相对于电子调速回路来说，具备更高的可靠性。

即使在电源失效或者其他干扰条件下，节流调速回路仍然能够保持稳定的工作态势，确保设备的正常工作。

3.调节跨度大：节流调速回路能够实现较大范围的调速。

通过调节节流阀的开度大小，可以改变通过流体流量的大小，从而实现对工作装置转速的调节。

这使得节流调速回路适用于多种工况条件下的转速控制需求。

4.响应速度快：节流调速回路的响应速度非常快。

由于其机械式调整方式，可以使调速过程相对于其他调速方式更为迅速。

这种特点使得节流调速回路适用于对速度要求较高的场合，例如需要精确控制转速的机械加工、化工生产等领域。

5.噪音较大：节流调速回路相对于其他调速方式来说，噪音较大。

当节流阀开度较大时，会导致通过节流阀的流体流速较高，造成较大的噪音。

因此，在考虑噪音对工作环境的干扰时，需要进行噪音消除和隔离措施。

6.节能性高：节流调速回路在降低工作装置负载时，会减少流体流量，从而降低能源消耗。

这种节能方式使得节流调速回路在电机和泵设备的调速应用中得到了广泛应用，使得设备具备更加高效的能耗管理能力。

总的来说，节流调速回路是一种可靠、灵活、大范围的调速方法，响应速度快，节能性强。

然而，其噪音问题需要额外关注并进行处理。

在实际应用中，需要根据具体工况条件和调节需求来选择合适的节流调速回路方案。

几种节流调速回路的应用区别1．进油节流调速回路:液压缸动作后，活塞杆缓慢动作，逐渐调大通流面积可以观察到活塞杆运动速度增大；在运行过程中，可以看到活塞杆动作时快时慢，这个是由于进油口有节流阀限制流量，而在回油口又没有背压阀的原因，所以运动平稳性差；通常在刚启动时由于有节流阀串联在进油口，所以启动冲击小；另外多余的油液被溢出，所以工作效率低。

在本回路中，工作部件的运动速度随外负载的增减而忽快忽慢，难以得到准确的速度，故适用于轻负载或负载变化不大，以及速度不高的场合。

2.回油节流调速回路:节流阀在回油路中，所以这种回路多用在功率不大，但载荷变化较大，运动平稳性要求较高的液压系统中，如磨削和精镗的组合机床等。

3．旁路节流调速回路:与前两种回路的调速方法不同，它的节流阀和执行元件是并联关系，节流阀开的越大，活塞杆运行越慢。

这种回路适用于负载变化小，对运动平稳性要求不高的高速大功率的场合，例如牛头刨床的主传动系统，有时候也可用在随着负载增大，要求进给速度自动减小的场合。

二、进油及回油调速回路的差别（红色为压力上的区别）进油节流一般直接调整P腔系统过来的流量，起到减小流量从而减慢速度的作用；回油节流主要控制T腔液压油回油箱的流量，起到背压和平稳的作用；(2)进油路节流调速回路的流量阀前后有一定的压力差,当运动部件行至终点停止时,液压缸进油腔压力会升高,使流量阀前后压差减少。

这样即可在流量阀和液压缸之间设置压力继电器,利用该压力变化发出电信号,对系统下一步动作实现控制。

而在回油路节流调速回路中,液压缸进油腔的压力等于溢流阀的调定压力,没有上述压差及压力变化,不易实现压力控制,如果用在回油路上控制时,压力低,可靠性差。

1)承受负值负载的能力回油路节流调速回路的节流阀使液压缸回油腔形成一定的背压，在负值负载时，背压能阻止工作部件的前冲，即能在负值负载下工作；而进油路节流调速由于回油腔没有背压力，因而不能在负值负载下工作。

《液压气动技术》实验报告分校名称：松江学生班级： 10秋学生学号： 108071282学生姓名：高亦超上海远程教育集团上海电视大学信息与工程系2010．12实验一：节流调速性能试验实验目的：1．分析、比较采用节流阀的进油路调速回路中，节流阀具有不同通流面积时的速度负载特性；2．分析、比较采用节流阀的进、回、旁三种调速回路的速度负载特性；3．分析、比较节流阀、调速阀的调速性能。

实验内容：1、采用节流阀的进油路调速回路2、采用节流阀的回油路调速回路3、采用节流阀的旁油路调速回路4、采用调速阀的进油路调速回路实验要求：1、根据要求完成节流调速回路的调试2、以上4个实验任选两个完成实验报告一、进油路节流调速回路性能实验1、实验步骤：1，全部打开溢流阀B，并将电磁阀B置于中位，启动液压泵B;2，调节溢流阀B的旋钮，使压力等于0.5；3，转换电磁阀B的控制旋钮，使电磁阀B左右切换，排回路中的空气；4，使活塞杆B处于退回位置；5，全部打开溢流阀A，适当调节节流阀，并将电磁阀A置于中位，启动泵A；6，调节溢流阀A的旋钮，使压力等于0.5；7，转换电磁阀A的控制旋钮，使电磁阀A左右切换，排回路中的空气；8，使活塞杆A处于退回位置；9，用溢流阀A调节工作缸的工作压力等于4；10，调节节流阀的通流截面积a，使工作缸的活塞运动速度等于(大口：90mm/S, 中口：60mm/S, 小口：30mm/S)2，进行测试：1，工作缸活塞杆处于退回位置，加载缸活塞杆向前伸出，两活塞杆对顶；1、用溢流阀B调节加载缸的工作压力,分别测出工作缸的活塞运动速度V，负载Fl应加到工作缸活塞不运动为止。

节流阀的通流截面积a的选择：2、负载FL= PB2×A1的选择：PB2--0.5、1.0、1.5、2.0、2.5、3.0、3.5（MPa）(A=π/4×D2，D=50mm)3、PA3—4.0（MPa）3，关闭电源方可退出本实验.4, 实验数据及结论1234567 PB（MPA）0.5 1.0 1.5 2.0 2.5 3.0 3.5 FL(N)981.251962.52943.7539254906.255887.56868.75S=200mmt(S)V(mm/s)a1t 6.677.197.698.6710.5012.2615.37 v29.527.826.023.119.016.3113.0 a2t 3.52 3.73 3.99 4.50 5.45 6.378.62 v56.853.650.144.436.731.4823.2a3t 2.61 2.77 3.06 3.55 3.97 4.59 6.49 v76.772.265.456.350.443.630.8二、回油路节流调速回路性能实验1，实验步骤：1，全部打开溢流阀B，并将电磁阀B置于中位，启动液压泵B;2，调节溢流阀B的旋钮，使压力等于0.5；3，转换电磁阀B的控制旋钮，使电磁阀B左右切换，排回路中的空气；4，使活塞杆B处于退回位置；5，全部打开溢流阀A，适当调节节流阀，并将电磁阀A置于中位，启动泵A；6，调节溢流阀A的旋钮，使压力等于0.5；7，转换电磁阀A的控制旋钮，使电磁阀A左右切换，排回路中的空气；8，使活塞杆A处于退回位置；9，用溢流阀A调节工作缸的工作压力等于4；10，调节节流阀的通流截面积a，使工作缸的活塞运动速度适中（60mm/S,）2，进行测试：2，工作缸活塞杆处于退回位置，加载缸活塞杆向前伸出，两活塞杆对顶；4、用溢流阀B调节加载缸的工作压力,分别测出工作缸的活塞运动速度V，负载应加到工作缸活塞不运动为止。
