实验一 过电流保护实验

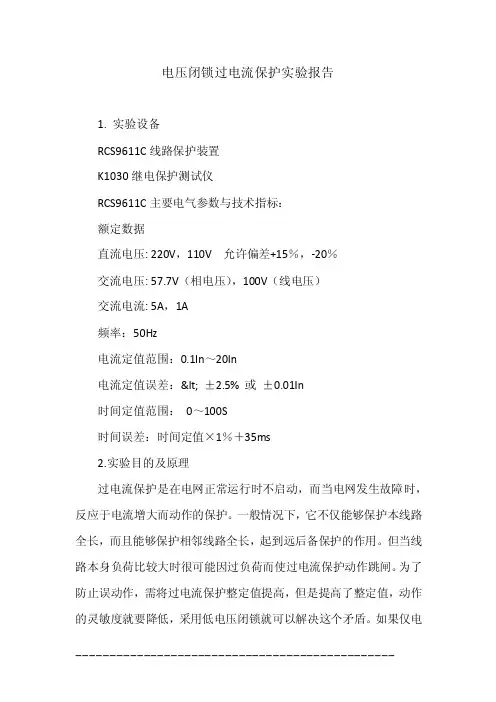

电压闭锁过电流保护实验报告1. 实验设备RCS9611C线路保护装置K1030继电保护测试仪RCS9611C主要电气参数与技术指标：额定数据直流电压: 220V，110V 允许偏差+15％，-20％交流电压: 57.7V（相电压），100V（线电压）交流电流: 5A，1A频率：50Hz电流定值范围：0.1In～20In电流定值误差：< ±2.5% 或±0.01In时间定值范围：0～100S时间误差：时间定值×1％＋35ms2.实验目的及原理过电流保护是在电网正常运行时不启动，而当电网发生故障时，反应于电流增大而动作的保护。

一般情况下，它不仅能够保护本线路全长，而且能够保护相邻线路全长，起到远后备保护的作用。

但当线路本身负荷比较大时很可能因过负荷而使过电流保护动作跳闸。

为了防止误动作，需将过电流保护整定值提高，但是提高了整定值，动作的灵敏度就要降低，采用低电压闭锁就可以解决这个矛盾。

如果仅电流大于整定值，而电压正常，表示线路没有故障，保护不动作；如果电流大于整定值的同时电压也低于整定值，则表明该线路发生短路故障，保护启动，切断故障。

这样既使保护不误动，又能提高保护灵敏度。

同时，当其他线路故障造成本段母线电压下降时，由于过电流保护未启动，此时保护也不会动作于跳闸，从而提高保护的可靠性。

RCS-9611C中RCS-9611C电压闭锁过电流保护逻辑框图如下：RCS-9611C电压闭锁过电流保护逻辑框图分析：以A相为例，由图可知A相上的过流Ⅰ段经电压闭锁和A 相电流大于整定电流值构成与门关系，再经过控制字过流Ⅰ段的投入以及T1时间的延时动作，从而形成方向过流Ⅰ段的保护。

同理，B、C相经过同样逻辑原理，实现B、C相的Ⅰ段方向保护。

由于使用了电压元件，所以在电流电压连锁速断保护中，电流元件的起动电流不需要按照最大运行方式整定，通常按照系统经常出现的主要运行方式来整定。

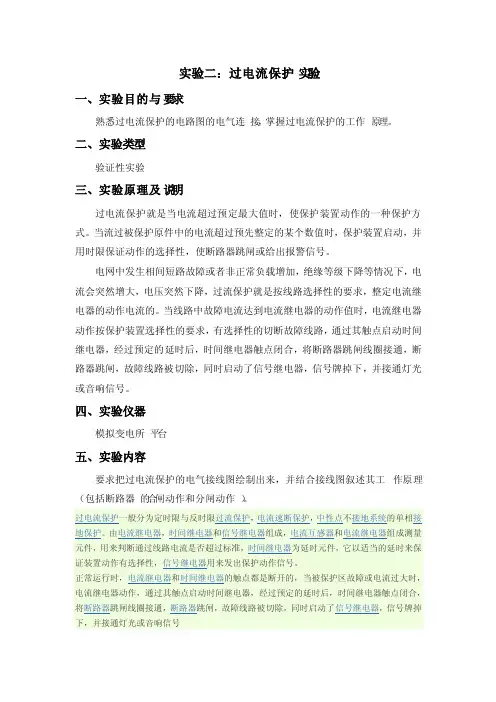

实验二：过电流保护‎实验一、实验目的与‎要求熟悉过电流‎保护的电路‎图的电气连‎接，掌握过电流‎保护的工作‎原理。

二、实验类型验证性实验‎三、实验原理及‎说明过电流保护‎就是当电流‎超过预定最‎大值时，使保护装置‎动作的一种‎保护方式。

当流过被保‎护原件中的‎电流超过预‎先整定的某‎个数值时，保护装置启‎动，并用时限保‎证动作的选‎择性，使断路器跳‎闸或给出报‎警信号。

电网中发生‎相间短路故‎障或者非正‎常负载增加‎，绝缘等级下‎降等情况下‎，电流会突然‎增大，电压突然下‎降，过流保护就‎是按线路选‎择性的要求‎，整定电流继‎电器的动作‎电流的。

当线路中故‎障电流达到‎电流继电器‎的动作值时‎，电流继电器‎动作按保护‎装置选择性‎的要求，有选择性的‎切断故障线‎路，通过其触点‎启动时间继‎电器，经过预定的‎延时后，时间继电器‎触点闭合，将断路器跳‎闸线圈接通‎，断路器跳闸‎，故障线路被‎切除，同时启动了‎信号继电器‎，信号牌掉下‎，并接通灯光‎或音响信号‎。

四、实验仪器模拟变电所‎平台五、实验内容要求把过电‎流保护的电‎气接线图绘‎制出来，并结合接线‎图叙述其工‎作原理（包括断路器‎的合闸动作‎和分闸动作‎）。

六、实验分析与‎思考1. 过电流保护‎电路中包括‎哪些继电器‎，其分别的作‎用是什么？过流继电器‎，用于电流故‎障判断，如DL-31或GL‎-15等时间继电器‎，用于整定值‎中间继电器‎用于扩张接‎点或容量电压继电器‎用于欠压或‎过压判断信号继电器‎用于发信号‎中间继电器‎：用于各种保‎护和自动控‎制线路中，以增加保护‎和控制回路‎的触点数量‎和触点容量‎。

时间继电器‎：当加上或除‎去输入信号‎时，输出部分需‎延时或限时‎到规定时间‎才闭合或断‎开其被控线‎路继电器。

（识别真假事‎故、、、、、过电流保护‎）四个电流继‎电器：2. 继电器的线‎圈和接点是‎如何先后动‎作的？、继电器的动‎合(常开)触点在继电器线圈‎未通电、通电、断电时是如‎何动作的A:未通电，断开。

实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。

2理解保护电路中各继电器的功用和整定方法。

二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。

当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。

因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。

正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。

由于其Iop的减小能有效地提高过电流保护的灵敏度。

上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。

因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。

低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。

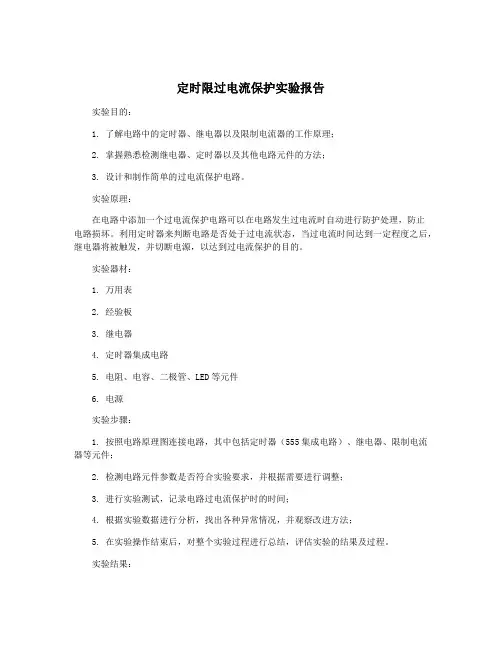

定时限过电流保护实验报告
实验目的：
1. 了解电路中的定时器、继电器以及限制电流器的工作原理；
2. 掌握熟悉检测继电器、定时器以及其他电路元件的方法；
3. 设计和制作简单的过电流保护电路。

实验原理：
在电路中添加一个过电流保护电路可以在电路发生过电流时自动进行防护处理，防止
电路损坏。

利用定时器来判断电路是否处于过电流状态，当过电流时间达到一定程度之后，继电器将被触发，并切断电源，以达到过电流保护的目的。

实验器材：
1. 万用表
2. 经验板
3. 继电器
4. 定时器集成电路
5. 电阻、电容、二极管、LED等元件
6. 电源
实验步骤：
1. 按照电路原理图连接电路，其中包括定时器（555集成电路）、继电器、限制电流器等元件；
2. 检测电路元件参数是否符合实验要求，并根据需要进行调整；
3. 进行实验测试，记录电路过电流保护时的时间；
4. 根据实验数据进行分析，找出各种异常情况，并观察改进方法；
5. 在实验操作结束后，对整个实验过程进行总结，评估实验的结果及过程。

实验结果：
经过实验测试，我们成功地制作出了过电流保护电路。

当电路发生过电流时，定时器可以精确地计时并控制开关的动作。

在约10秒钟过后，继电器将被触发，并切断电源，达到了过电流保护的目的。

实验心得：
通过实验，我深刻地认识到了电路中各种元件的作用，并学会了如何根据电路要求选取相应的元件。

在实验中，我们需要不断的检测电路各个部分的参数以及中间结果，加强对电路工作原理的理解，从而不断得到进一步的改进。

实验也提高了我的实际操作能力。

实验一过流保护三段配合整定一、实验目的1、加深对电流保护三段配合相互配合的理解；2、掌握电力系统电流保护的整定及实现方法。

二、实验内容1、学习RTDSfe流保护元件的使用方法；2、根据实际系统参数对保护进行整定，并记录故障波形；3、使用电力系统故障诊断专家进行故障分析。

三、实验原理电流一段保护的整定：为了保护电流速断的选择性，其起动电流必须躲过本条线路末端短路时最大短路电流，即在最大运行方式下末端母线三相接地短路故障电流。

电流速断保护不可能保护线路全长，要求保护线路全长的15%- 20卿可。

电流二段保护的整定：要求限时速断保护必须保护线路全长，因此他的保护范围必须延伸到下一级线路去，这样当下一级线路首端发生短路故障时就要动作。

在这种情况下，为了保证动作的选择性，就必要保护的动作具有一定的时限。

所以其整定值在下一条线路的一段整定值上加一个配合的可靠性系数即可。

对于二段保护来说，一般要延时0.5秒动作。

另外为了保护线路全长，限时速断保护必须在最不利于保护动作的情况下有足够的反应能力，所以需要其灵敏系数大于等于 1.3。

3最小运行方式下沫端发生两相相间短路时的短路电流电流三段保护的整定：为保证在正常情况下各条线路上的过电 流保护不误动，需要考虑最大负荷电流、返回系数和电机的白启动 系数，因此：具体的RTDW 保护设置模块设定在实验过程中体现，这里不再 赘述。

三条线路分别长 60km 80km 100km CT 的变比取为600:1 , PT 的 变比取为35000:100。

分别在三条线路的中间和末端设置故障。

参考实验原理和继电保护课程教材，根据线路参数合理设置整 定值，完成各条线路三段间过电流配合。

基本要求：第一条线路中间故障，保护一瞬时动作;* =顷可靠婆［尸动系数）一上割最大负荷电流）0.9（返回系数）四、 实验步骤1、 建立如下图35kV 电力系统模型:线路一末端负荷 2MW 0.8MVar; 线路二末端负荷 3MW IMVar; 线路三末端负荷 3MW IMVar.2、第一条线路末端故障，保护一延时动作；第二条线路中间故障，保护二瞬时动作；第二条线路末端故障，保护二延时动作；第三条线路实现全线速动。

实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。

DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。

DS-25～28是交流时间继电器。

该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。

当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。

从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。

三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。

（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。

选2.4A 和4.8A 为实验整定值。

b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。

c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。

2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。

3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。

二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。

2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。

因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。

利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。

考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。

互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。

为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。

在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。

低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。

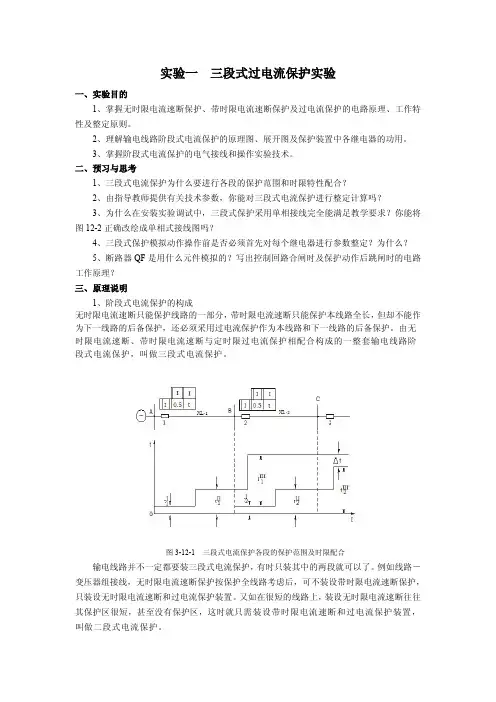

实验一三段式过电流保护实验一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

3、掌握阶段式电流保护的电气接线和操作实验技术。

二、预习与思考1、三段式电流保护为什么要进行各段的保护范围和时限特性配合？2、由指导教师提供有关技术参数，你能对三段式电流保护进行整定计算吗？3、为什么在安装实验调试中，三段式保护采用单相接线完全能满足教学要求？你能将图12-2正确改绘成单相式接线图吗？4、三段式保护模拟动作操作前是否必须首先对每个继电器进行参数整定？为什么？5、断路器QF是用什么元件模拟的？写出控制回路合闸时及保护动作后跳闸时的电路工作原理？三、原理说明1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

图3-12-1三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如线路－变压器组接线，无时限电流速断保护按保护全线路考虑后，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图3-12-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II=t2I+△t。

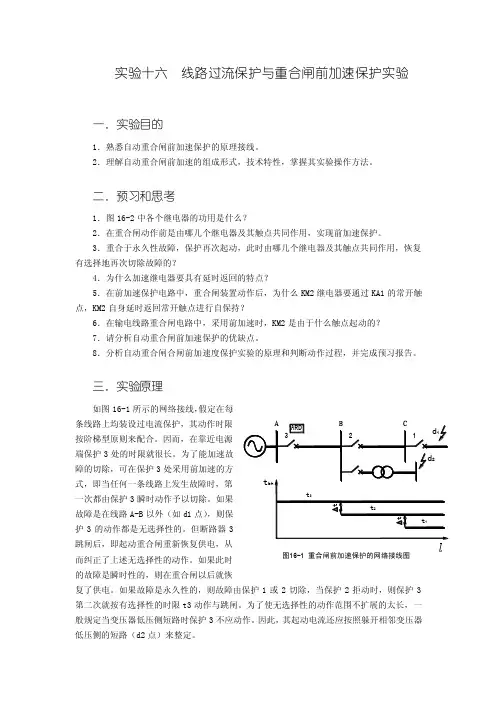

实验十六线路过流保护与重合闸前加速保护实验一．实验目的1．熟悉自动重合闸前加速保护的原理接线。

2．理解自动重合闸前加速的组成形式，技术特性，掌握其实验操作方法。

二．预习和思考1．图16-2中各个继电器的功用是什么？2．在重合闸动作前是由哪几个继电器及其触点共同作用，实现前加速保护。

3．重合于永久性故障，保护再次起动，此时由哪几个继电器及其触点共同作用，恢复有选择地再次切除故障的？4．为什么加速继电器要具有延时返回的特点？5．在前加速保护电路中，重合闸装置动作后，为什么KM2继电器要通过KA1的常开触点，KM2自身延时返回常开触点进行自保持？6．在输电线路重合闸电路中，采用前加速时，KM2是由于什么触点起动的？7．请分析自动重合闸前加速保护的优缺点。

8．分析自动重合闸合闸前加速度保护实验的原理和判断动作过程，并完成预习报告。

三．实验原理如图16-1所示的网络接线，假定在每条线路上均装设过电流保护，其动作时限按阶梯型原则来配合。

因而，在靠近电源端保护3处的时限就很长。

为了能加速故障的切除，可在保护3处采用前加速的方式，即当任何一条线路上发生故障时，第一次都由保护3瞬时动作予以切除。

如果故障是在线路A-B以外（如d1点），则保护3的动作都是无选择性的。

但断路器3跳闸后，即起动重合闸重新恢复供电，从而纠正了上述无选择性的动作。

如果此时的故障是瞬时性的，则在重合闸以后就恢复了供电。

如果故障是永久性的，则故障由保护1或2切除，当保护2拒动时，则保护3第二次就按有选择性的时限t3动作与跳闸。

为了使无选择性的动作范围不扩展的太长，一般规定当变压器低压侧短路时保护3不应动作。

因此，其起动电流还应按照躲开相邻变压器低压侧的短路（d2点）来整定。

图16-1 重合闸前加速保护的网络接线图图12-2示出了自动重合闸前加速保护的原理接线图。

其中KA护。

从该图可清楚地看出，线路故障时，首选继电器KA1合，经KM2作于断路器使其跳闸，随后断路器辅助触点起动重合闸继电器，将断路器重合。

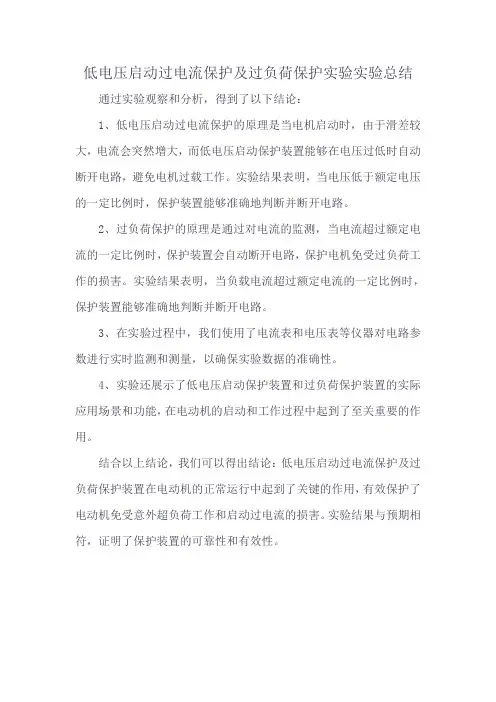

低电压启动过电流保护及过负荷保护实验实验总结通过实验观察和分析，得到了以下结论：
1、低电压启动过电流保护的原理是当电机启动时，由于滑差较大，电流会突然增大，而低电压启动保护装置能够在电压过低时自动断开电路，避免电机过载工作。

实验结果表明，当电压低于额定电压的一定比例时，保护装置能够准确地判断并断开电路。

2、过负荷保护的原理是通过对电流的监测，当电流超过额定电流的一定比例时，保护装置会自动断开电路，保护电机免受过负荷工作的损害。

实验结果表明，当负载电流超过额定电流的一定比例时，保护装置能够准确地判断并断开电路。

3、在实验过程中，我们使用了电流表和电压表等仪器对电路参数进行实时监测和测量，以确保实验数据的准确性。

4、实验还展示了低电压启动保护装置和过负荷保护装置的实际应用场景和功能，在电动机的启动和工作过程中起到了至关重要的作用。

结合以上结论，我们可以得出结论：低电压启动过电流保护及过负荷保护装置在电动机的正常运行中起到了关键的作用，有效保护了电动机免受意外超负荷工作和启动过电流的损害。

实验结果与预期相符，证明了保护装置的可靠性和有效性。

6~10KV线路过电流保护实验一、实验目的1、掌握过流保护的电路原理，深入认识继电保护、自动装置的二次原理接线图和展开接线图。

2、学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为以后各项实验打下良好的基础。

3、进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。

二、预习与思考1、参阅有关教材做好预习，根据本次实验内容，参考图5－1、图5－2设计并绘制过电流保护实验接线图，参照图5－3。

2、为什么要选定主要继电器的动作值，并且进行整定？3、过电流保护中哪一种继电器属于测量元件？三、原理说明电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。

二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。

它是以两种不同的型式表示同一套继电保护电路。

1、原理接线图原理接线图用来表示继电保护和自动装置的工作原理。

所有的电器都以整体的形式绘在一张图上，相互联系的电流回路、电压电路和直流回路都综合在一起，为了表明这种回路对一次回路的作用，将一次回路的有关部分也画在原理接线图里，这样就能对这个回路有一个明确的整体概念。

图5—1表示6~10KV线路的过电流保护原理接线图，这也是最基本的继电保护电路。

从图中可以看出，整套保护装置由五只继电器组成，电流继电器3、4的线圈接于A、C两相电流互感器的二次线圈回路中，即两相两继电器式接线。

当发生三相短路或任意两相短路时，流过继电器的电流超过整定值，其常开触点闭合，接通了时间继电器5的线圈回路，直流电源电压加在时间继电器5的线圈上，使其起动，经过一定时限后其延时触点闭合，接通信号继电器6和保护出口中间继电器7的线圈回路、二继电器同时起动，信号继电器6触点闭合，发出6－10KV 过流保护动作信号并自保持，中间继电器7起动后把断路器的辅助触点8和跳闸线圈9二者串联接到直流电源中，跳闸线圈9通电，跳闸电铁磁励磁，脱扣机构动作，使断路器跳闸，切断故障电路，断路器1跳闸后，辅助触点8分开，切断跳闸回路。

过电流保护实验报告过电流保护实验报告概述：过电流保护是电力系统中一项重要的安全措施，旨在保护电力设备免受电流过载的损害。

本实验旨在通过模拟电路实验，探究过电流保护的原理和应用。

实验目的：1. 了解过电流保护的基本原理；2. 学习如何设置和调整过电流保护装置；3. 探究过电流保护的应用范围和限制。

实验材料：1. 直流电源；2. 电阻、电容和电感等基本电路元件；3. 过电流保护装置。

实验步骤：1. 搭建基本电路：使用直流电源、电阻、电容和电感等元件，搭建一个简单的电路；2. 设置过电流保护装置：将过电流保护装置连接到电路中，根据实验要求设置合适的过电流保护参数；3. 施加电流：通过调节直流电源的电压，使电路中的电流逐渐增加，观察过电流保护装置的工作情况；4. 记录数据：记录电流增加到一定程度时，过电流保护装置的动作时间和动作电流等数据；5. 分析结果：根据实验数据，分析过电流保护装置的保护特性和性能。

实验结果：根据实验数据记录和分析，我们可以得出以下结论：1. 过电流保护装置能够根据设定的参数，及时地对电路中的过电流情况进行检测和保护；2. 过电流保护装置的动作时间和动作电流与电路中的元件参数和保护设置有关；3. 过电流保护装置在保护电路免受电流过载损害的同时，也需要考虑误动作和漏动保护等问题。

实验讨论：1. 过电流保护装置的参数设置：在实际应用中，根据电路的特点和保护要求，需要合理设置过电流保护装置的参数，以确保其能够准确、可靠地进行保护；2. 过电流保护装置的应用范围和限制：过电流保护装置广泛应用于电力系统、工业自动化和家用电器等领域，但也存在一定的应用限制，例如对于瞬态过电流和高频电流的保护能力较弱；3. 过电流保护装置的发展趋势：随着电力系统的发展和智能化技术的应用，过电流保护装置正朝着更高的精度、更快的响应速度和更强的抗干扰能力方向发展。

实验结论：通过本实验，我们深入了解了过电流保护的原理和应用。

6—10KV线路过电流保护实验报告实验目的：1.了解6-10kV线路的组成及线路保护原理；2.学习单相过电流保护的动作原理与特性；3.熟悉电气实验室常用的测试仪器与设备；4.掌握相关实验操作技能与安全措施。

实验仪器：1. 6—10kV高压SF6断路器；2.电流互感器；3.电路断路器；4.台式示波器；5.数字万用表；6.纸笔、计算器等。

实验步骤：1.根据实验需求，将6—10kV高压SF6断路器与电流互感器等装置安装到实验台上，并将实验线路接好；2.接通断路器后，用电路断路器接通电源并让线路稳定运行；3.使用台式示波器，并将示波器的触头与接线端口相连接；4.调整示波器的直流控制阀，并打开示波器的电源，进行实验操作；5.根据实验要求，在不同的电流值下进行实验，并记录实验结果；6.完成实验后，切断电源，并断开所有与电压相关的链接，关闭所有设备。

实验结果：通过对实验结果的比对与计算，可以得出如下结果：1.在特定的电流值范围内，线路保护依然可以正常运转；2.电流值和电气保护的响应之间并非单向的正相关关系，而是具有复杂的非线性特性；3.在实验过程中需要科学地调整参数，以确保线路保护系统的正常运转。

1.6—10kV线路过电流保护是高压电气安全性的重要保障；2.能够通过实验了解并掌握线路保护的工作原理及其保护的特性；3.在实验过程中需要注意相关安全措施，并注意实验操作技巧。

实验感悟：通过本次实验，我顺利地掌握了线路保护的基本工作原理及其特性，并对电气实验室的常用仪器与设备有了更深刻的了解。

通过实验操作，我更加意识到在实验现场中，必须谨慎对待每一个环节和细节，才能保障实验的准确性和成功率。

同时，在实验操作中，我还体会到了沟通和协作的重要性，表现出了优秀的团队合作精神。

在今后的工作中，我将继续努力锻炼自己，提高实验能力，积极学习相关知识，为电气工程的发展贡献自己的力量。

手写，字迹工整，整洁，不能有勾勾画画现象，图和表格绘制规范，直线要用格尺和铅笔绘制，表格和图的文字要用铅笔填写，实验日期暂时不填注意：先把我发的这个文件通篇看完后再写，这是按照你们的实验报告格式编写的，要求同学严格按照实验报告模板填写，所以希望同学们要认真对待。

实验项目名称：6~10kV线路过电流保护实验指导教师：实验日期：实验概述：实验目的及实验设备实验目的：1. 掌握过流保护的电路原理，深入认识继电保护、自动装置的二次原理接线图和展开接线图。

2. 学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为以后各项实验打下良好的基础。

3. 进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。

实验设备及仪器名称：表1 实验设备及仪器实验原理及电路图实验原理：实验线路见图1，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ 动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。

于是跳闸线圈TQ中有电流流过，使断路器跳闸，切断短路电流。

同时，XJ动作并自保持，接通光字牌GP，则光字牌亮，显示“6－10kV过流保护动作指示”。

通过实验接线整定调试后，我们会深切体会到：展开接线图表达较为清晰，易于阅读，便于了解整套装置的动作程序和工作原理，特别在复杂电路中，其优点更为突出。

电路图:直流操作电源保护操作及信号回路数字式电秒表I II IIIQFLJ(a)模拟主线路（一相）交流电流回路过电流保护保护出口及主断路器分闸过电流保护动作指示信号继电器指示灯回路信号继电器复归回路直流回路(b)图1 6~10kV线路过电流保护实验接线图实验内容及步骤：实验方案：（实验步骤、记录）1. 选择电流继电器的动作值（确定线圈接线方式）和时间继电器的动作时限。

低电压起动过电流保护及过负荷保护实验一、实验目的1、掌握发电机低电压起动过电流保护和过负荷保护的工作原理、整定值计算方法和调试技术。

2、理解发电机低电压起动过电流保护和过负荷保护的原理图，展开图及其保护装置中各继电器的功用。

3、学会发电机低电压起动过电流保护及过负荷保护的安装接线操作技术及整组实验方法。

二、预习与思考1、根据本次实验要求，参考图6－1、图6－2设计并绘制单相式发电机低电压起动过电流保护及过负荷保护实验接线图。

2、为什么要设置电压回路断线信号？3、二个时间继电器如何配合？4、低压起动过电流保护中哪几种继电器属于测量元件？5、过负荷保护中哪个继电器是测量元件？三、原理说明1、低电压起动过电流保护由于发电机的负荷电流通常比较大，以致过电流保护装置反应外部故障时的灵敏度可能很低，为了提高灵敏度，对过电流保护采用低电压起动，使保护能有效地区分最大负荷电流与外部故障二种不同的情况，见图6—1、图6—2。

因为发电机在最大负荷电流下工作时，电压降低甚小，而外部元件（如输电线路、升压变压器等）发生短路故障时，电压则剧烈降低。

利用这一特点，发电机过流保护采用低电压起动后就可以不去考虑避开最大负荷电流，而只要按发电机的正常工作电流整定保护装置的起动电流，从而使得保护装置的起动电流减小，灵敏度相应提高。

考虑到发电机是系统中最重要的元件，为了提高过流保护装置的可靠性，保护实验电路采用三相式接线。

互感器应装设在发电机定子三相线圈中性点侧的各相引出线上。

为了保证发电机在未并入系统前或与系统解列以后发生短路时，保护装置仍能正确工作，电压继电器应从装设在发电机出口处的电压互感器上取得电压，在实际保护接线中这些要点必须掌握。

在本保护中，当电压互感器二次回路断线时，低电压继电器起动中间继电器9，发出断线信号即中间继电器9同时起到交流电压回路断线监视作用。

低电压起动过电流保护装置的动作电流I dz,bh按下式整定：K KI dz,bh= -----------I fh，e(6—1)K h式中：K K——可靠系数，一般取1.15~1.25。

线路瞬时过电流速断保护实验资料教案资料一、实验目的：1.了解线路瞬时过电流速断保护的原理；2.学习瞬时过电流速断保护的工作特性和功能；3.掌握瞬时过电流速断保护的调整和操作方法。

二、实验原理：瞬时过电流速断保护是一种能够迅速切断线路电流的保护装置，用于保护电力系统中的设备免受过电流损害。

它基于电流的大小和时间来判断是否需要切断电路，并且具有迅速行动和高可靠性的特点。

三、实验器材：1.实验箱一套；2.开关一台；3.电流表一个；4.电源一台；5.电阻器若干。

四、实验步骤：1.搭建实验线路：将电源、开关和电流表连接在一起，形成一个闭合的电路；2.调整电流表：确保电流表的量程适配实验电路，并且能够精确测量电流；3.设置过电流保护参数：根据实验需要设置过电流保护的动作电流和动作时间参数；4.实施过载试验：通过调整电源电压或电阻器电阻值，增加线路电流，观察瞬时过电流速断保护是否正常工作；5.记录实验数据：记录下过电流保护动作的电流和时间，以及测试过程中的其他相关数据。

五、实验结果分析：根据实验数据分析，可以得出以下结论：1.动作电流：瞬时过电流速断保护在设定的动作电流下迅速切断电路；2.动作时间：瞬时过电流速断保护在设定的动作时间内切断电路。

六、实验注意事项：1.操作前请先确认实验线路和电源的安全性；2.实验过程中，注意遵守操作规程，确保个人安全；3.注意保护实验设备，避免损坏；4.实验完成后，注意及时关闭电源。

七、实验思考题：1.什么是瞬时过电流速断保护？它的作用是什么？2.瞬时过电流速断保护的原理是什么？3.瞬时过电流速断保护的调整方法有哪些？5.在实际应用中，如何选择合适的瞬时过电流速断保护装置？。
