(大连理工奥鹏)电力系统继电保护实验报告三 三段式电流保护实验

一、实验名称单侧电源辐射形网的三段式过流保护实验二、实验目的本次试验针对电气工程及其自动化专业。

通过综合试验，使学生对所学过的供电课程，如短路计算，灵敏度校验，以及继电保护等章节有一次系统的复习，并运用自己学过的知识，自己设计三段保护实验系统。

要求自己设备选型，自己设计，自己安装，最后自行调试，自己实现自己的设计。

在整个试验过程中，摆脱以往由教师设计，检查处理故障的传统做法，由学生完全自己动手，互相查找处理故障，培养学生动手能力。

并做到：1、通过模拟线路三段式过电流保护试验，进一步了解继保护的基本原理。

2、通过三段式电流保护的动作电流和动作时间的整定掌握三段式保护之间的配合关系，加深对继电保护思想基本要求，及可靠性、选择性、快速性、灵敏性的理解。

3、通过试验线路的设计，计算及实际操作，使理论与实际相结合，增加感性认识，使书本知识更加巩固。

4、培养动手能力，了解不想的基本工艺要求。

5、培养分析，查找故障及错误接线的能力。

三、实验设计要求1、各保护动作时，均应以中间继电器为出口执行元件，时间继电器信号电流继电器接点容量不够。

2、各保护动作时，信号指示准确无误，不允许几灯同时发信号。

3、5s后重合闸动作一次，限时速断与过流保护不允许重合闸4、要求试验报告画出试验原理图，展开图，实际接线图以及写出整定计算5、根据搭接的模拟系统求出短路电流6、实验时对整个系统元件进行整定，实验开始前要进行校验四、实验元件1、交流接触器一台，代替断路器；2、电流互感器两个（变比为20/5）；3、按钮2个，信号灯5个；4、继电器：电流继电器6个、信号继电器3个、时间继电器2个、中间继电器一个；5、三相负载一组；6、调压器一个；7、导线若干；8、重合闸一台；9、滑动变阻器6A，22.5A各三台。

五、试验内容和原理5.1 阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

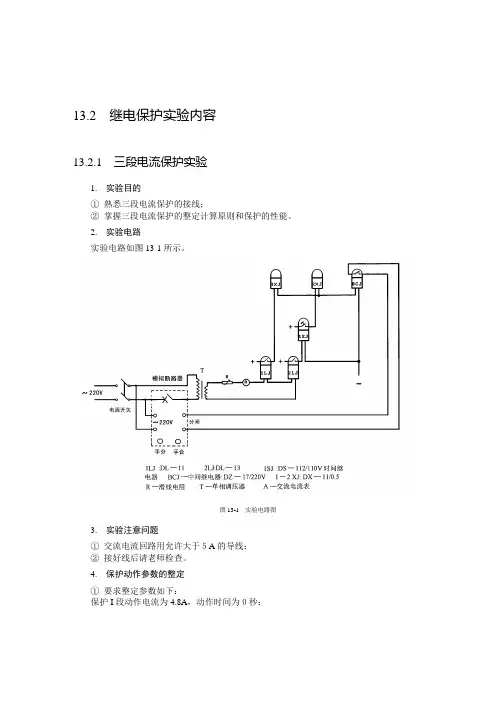

13.2 继电保护实验内容13.2.1 三段电流保护实验1. 实验目的①熟悉三段电流保护的接线；②掌握三段电流保护的整定计算原则和保护的性能。

2. 实验电路实验电路如图13-1所示。

图13-1 实验电路图3. 实验注意问题①交流电流回路用允许大于５A的导线；②接好线后请老师检查。

4. 保护动作参数的整定①要求整定参数如下：保护I段动作电流为4.8A，动作时间为０秒；保护III段动作电流为1.4A；动作时间为2秒。

②按上述要求进行电流继电器和时间继电器的整定。

时间继电器的整定：将时间继电器整定把手调整到要求的刻度位置。

电流继电器的整定：按图接线。

先合交流电源开关（注意：直流电源先不投入），按下模拟断路器手合按钮，调节单相调压器改变电流，分别整定电流I、III段的动作电流，要求电流继电器的动作电流与整定值的误差不超过５％。

将实际整定结果填入表13-1。

5. 模拟故障观察保护的动作情况①电流I段通入５A电流(模拟I段区内故障):先合交流电源开关（注意：直流电源先不投入），按下模拟断路器手合按钮，调节调压器使电流为５A，再按下模拟断路器手分按钮，投入直流电源，按下模拟断路器手合按钮（模拟手合I段区内故障），观察各继电器的动作情况并记录：电流继电器（）、（）起动；时间继电器（）起动；信号继电器（）掉牌，保护（）秒跳闸。

②电流III段通入1.5A电流(模拟III段区内故障)：实验方法同上。

电流继电器（）起动，时间继电器（）起动；信号继电器（）掉牌，保护（）秒跳闸。

区外故障：通入１A电流，模拟III段范围以外故障：实验方法同上。

所有继电器（）动作。

6. 思考题①在三段式电流保护中，如果在I段保护范围内发生了相间短路，当I段的起动元件拒绝动作，将如何切除故障？②中间继电器的作用是什么？–309–。

实验一三段式电流保护一、传统电磁型继电器三段式电流保护（1）实验目的1．掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2．理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

（2）实验原理1．阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又如在很短的线路上，装设无时限电流速断往往其保护区图1 三段式电流保护各段的保护范围及时限配合很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图2.11-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II=t2I+△t。

无时限电流速断和带时限电流速断是线路XL-1的主保护。

第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t 1III，它是按照阶梯原则来选择的，即t1III=t2III+△t ，t2III为线路XL-2的过电流保护的动作时限。

当线路XL-2短路而XL-2的保护拒动或断路器拒动时，线路XL-1的过电流保护可起后备作用使断路器1跳闸而切除故障，这种后备作用称远后备。

姓名：李鑫学号：32112117班级：电气121成绩：实验四（单侧电源辐射式输电线路）三段式电流保护一、实验目的1、掌握无时限电流速断保护、带时限电流速断保护及过电流保护的电路原理、工作特性及整定原则。

2、理解输电线路阶段式电流保护的原理图、展开图及保护装置中各继电器的功用。

3、掌握阶段式电流保护的电气接线和操作实验技术。

二、实验原理1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分，带时限电流速断只能保护本线路全长，但却不能作为下一线路的后备保护，还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护，叫做三段式电流保护。

图4-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。

例如用于“线路－变压器组”保护时，无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。

又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上，三段式电流保护装置各段的保护范围和时限特性见图4-1。

XL-1线路保护的第Ⅰ段为无时限电流速断保护，它的保护范围为线路XL-1的前一部分即线路首端，动作时限为t1I，它由继电器的固有动作时间决定。

第Ⅱ段为带时限电流速断保护，它的保护范围为线路XL-1的全部并延伸至线路XL-2的一部分，其动作时限为t1II = t2I +△t。

无时限电流速断和带时限电流速断是线路XL-1的主保护。

第Ⅲ段为定时限过电流保护，保护范围包括XL-1及XL-2全部，其动作时限为t1III ，它是按照阶梯原则来选择的，即t1III = t2III+△t ，t2III 为线路XL-2的过电流保护的动作时限。

电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。

本次实验的目的在于通过实际操作和观察，深入理解继电保护的原理、功能和动作特性，掌握继电保护装置的调试和测试方法，提高对电力系统故障分析和处理的能力。

二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置，如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。

当电流超过整定值时，过流继电器启动，经过一定的延时后，发出跳闸信号，切断故障线路或设备。

2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。

正常运行时，两端电流差值很小；当发生内部故障时，差值会显著增大，超过整定值时，差动继电器动作。

3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。

通过测量电压和电流的比值，计算出阻抗值，与整定值比较，判断是否动作。

四、实验内容及步骤1、过流保护实验（1）按照实验接线图将过流继电器、模拟负载和电源连接好。

（2）设置过流继电器的整定值，例如 12 倍额定电流。

（3）逐渐增加负载电流，观察过流继电器的动作情况，记录动作电流和动作时间。

2、差动保护实验（1）将差动继电器与模拟变压器的两侧绕组连接。

（2）在变压器正常运行和内部故障情况下，测量两侧电流，观察差动继电器的动作情况。

3、距离保护实验（1）在模拟电力系统实验台上设置不同的故障点和故障类型。

（2）使用继电保护测试仪向距离保护装置施加电压和电流信号。

（3）观察距离保护装置的动作情况，记录动作距离和动作时间。

五、实验数据及分析1、过流保护实验数据｜负载电流（A）｜动作电流（A）｜动作时间（s）｜｜｜｜｜｜ 10 ｜未动作｜｜｜ 12 ｜ 125 ｜ 05 ｜｜ 15 ｜ 152 ｜ 03 ｜分析：实验结果表明，过流继电器在电流超过整定值时能够可靠动作，动作时间符合设定的延时要求。

第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。

2. 掌握继电保护装置的组成、工作原理及调试方法。

3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。

二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。

继电保护装置由测量元件、执行元件和逻辑元件组成。

1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。

2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。

3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。

三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。

- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。

2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。

- 通过实际操作，掌握继电保护装置的调试技巧。

3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。

- 学习继电保护装置的维护方法，包括定期检查、故障排除等。

4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。

- 观察实验现象，分析实验结果，总结实验经验。

四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。

- 熟悉实验指导书，了解实验目的、原理和步骤。

2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。

- 按照电路图进行接线，确保接线正确、牢固。

3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。

- 进行调试，观察实验现象，分析实验结果。

4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。

- 定期检查继电保护装置，发现故障及时排除。

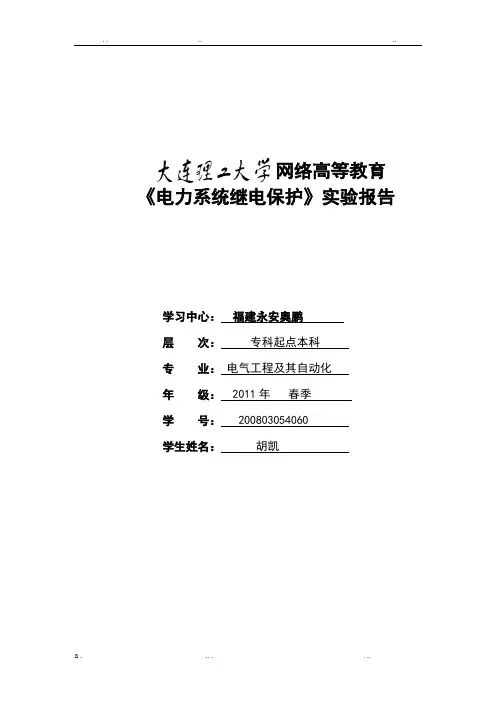

网络高等教育《电力系统继电保护》实验报告学习中心：福建永安奥鹏层次：专科起点本科专业：电气工程及其自动化年级： 2011年春季学号： 200803054060学生姓名：胡凯实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈并联_时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈___串联___时的额定值。

2.电流继电器的返回系数为什么恒小于1？电流继电器是过流动作，小于整定值后返回；为了避免电流在整定值附近时导致继电器频繁启动返回，一般要设一个返回值，例如0.97，电流小于0.97才返回。

因此返回值要小于1 。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：动作电压--是保护动作的最小电压；返回电压--使保护装置停止动作的电压；返回系数--返回电压/动作电压一般小于12．返回系数在设计继电保护装置中有何重要用途？答：是确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除.实验二电磁型时间继电器和中间继电器实验一、实验目的1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2.掌握时间继电器和中间继电器的的测试和调整方法。

二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？答：影响起动电压、返回电压的因素是电压继电器线圈在通电额定电压的时候，由于衔铁原来处于打开状态，将衔铁吸合动作，需要较大的起动吸合电流（比吸合后的保持电流大好几倍）才能产生足够的磁场吸力。

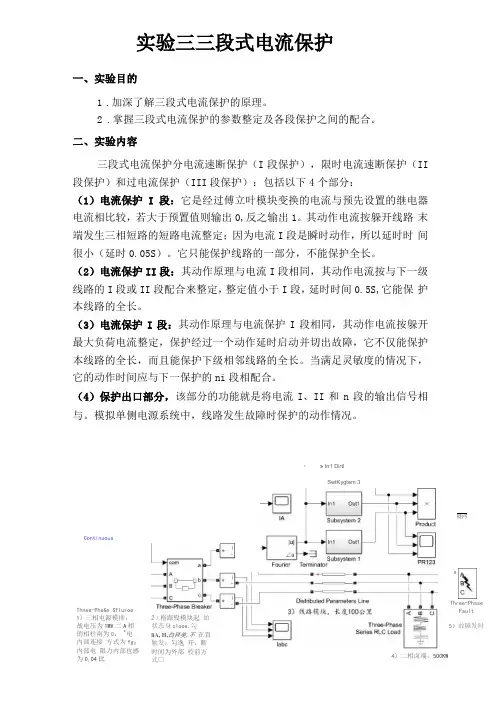

实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。

2.掌握三段式电流保护的参数整定及各段保护之间的配合。

二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。

其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。

它只能保护线路的一部分，不能保护全长。

（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。

（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。

当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。

（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。

模拟单侧电源系统中，线路发生故障时保护的动作情况。

ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。

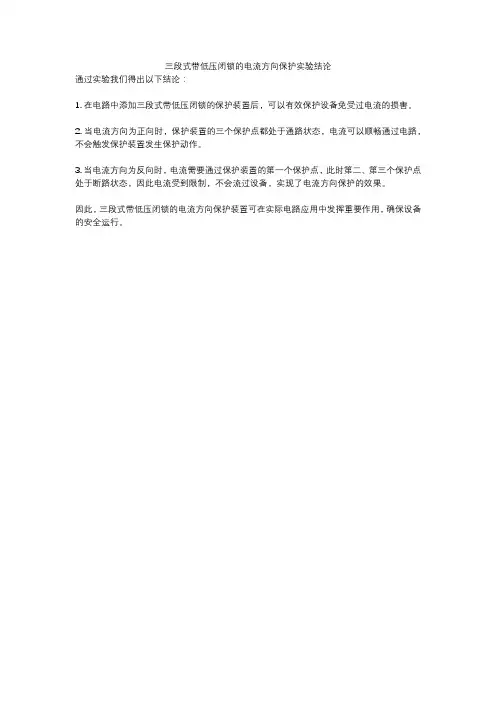

三段式带低压闭锁的电流方向保护实验结论
通过实验我们得出以下结论：
1. 在电路中添加三段式带低压闭锁的保护装置后，可以有效保护设备免受过电流的损害。

2. 当电流方向为正向时，保护装置的三个保护点都处于通路状态，电流可以顺畅通过电路，不会触发保护装置发生保护动作。

3. 当电流方向为反向时，电流需要通过保护装置的第一个保护点，此时第二、第三个保护点处于断路状态，因此电流受到限制，不会流过设备，实现了电流方向保护的效果。

因此，三段式带低压闭锁的电流方向保护装置可在实际电路应用中发挥重要作用，确保设备的安全运行。

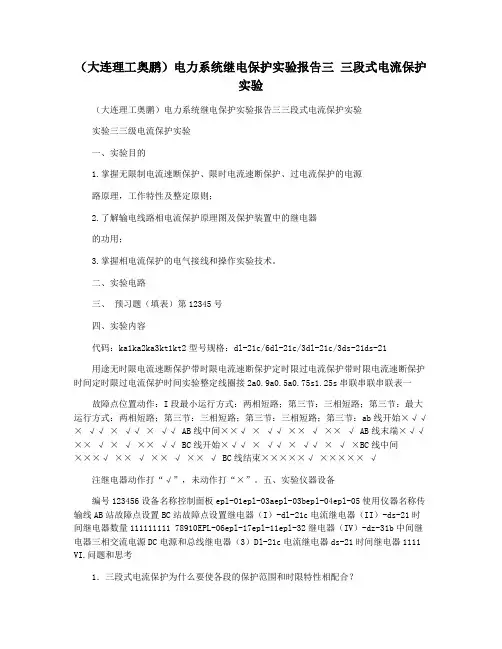

（大连理工奥鹏）电力系统继电保护实验报告三三段式电流保护实验（大连理工奥鹏）电力系统继电保护实验报告三三段式电流保护实验实验三三级电流保护实验一、实验目的1.掌握无限制电流速断保护、限时电流速断保护、过电流保护的电源路原理，工作特性及整定原则；2.了解输电线路相电流保护原理图及保护装置中的继电器的功用；3.掌握相电流保护的电气接线和操作实验技术。

二、实验电路三、预习题（填表）第12345号四、实验内容代码：ka1ka2ka3kt1kt2型号规格：dl-21c/6dl-21c/3dl-21c/3ds-21ds-21用途无时限电流速断保护带时限电流速断保护定时限过电流保护带时限电流速断保护时间定时限过电流保护时间实验整定线圈接2a0.9a0.5a0.75s1.25s串联串联串联表一故障点位置动作：I段最小运行方式：两相短路；第三节：三相短路；第三节：最大运行方式：两相短路；第三节：三相短路；第三节：三相短路；第三节：ab线开始×√√ × √√ × √√ × √√ AB线中间××√ × √√ ×× √ ×× √ AB线末端×√√ ×× √ × √ ×× √√ BC线开始×√√ × √√ × √√ × √ ×BC线中间×××√ ×× √ ×× √ ×× √ BC线结束×××××√ ××××× √注继电器动作打“√”，未动作打“×”。

五、实验仪器设备编号123456设备名称控制面板epl-01epl-03aepl-03bepl-04epl-05使用仪器名称传输线AB站故障点设置BC站故障点设置继电器（I）-dl-21c电流继电器（II）-ds-21时间继电器数量111111111 78910EPL-06epl-17epl-11epl-32继电器（IV）-dz-31b中间继电器三相交流电源DC电源和总线继电器（3）Dl-21c电流继电器ds-21时间继电器1111 VI.问题和思考1．三段式电流保护为什么要使各段的保护范围和时限特性相配合？A：三级保护（过载、超速、速断）应相互配合，各保护区域可连续。

大连理工大《电力系统继电保护实验-》实验报告————————————————————————————————作者：————————————————————————————————日期：实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DY型电压继电器和DL型电流继电器的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1. DL-20C系列电流继电器铭牌刻度值，为线圈_并联__时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈__串联__时的额定值。

(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答: 在电压继电器或中间继电器的线圈上,从0逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流I（安） 2.7A 线圈接线方式为：5.4A 线圈接线方式为：测试序号 1 2 3 1 2 3 实测起动电流I dj 2.66 2.76 2.67 5.43 5.42 5.49 实测返回电流I fj 2.37 2.35 2.39 4.66 4.66 4.64 返回系数K f0.83 0.87 0.84 0.87 0.86 0.86 起动电流与整定电流误差%1.00 1.04 0.98 1.01 1.04 1.032．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表整定电压U（伏）24V 线圈接线方式为：48V 线圈接线方式为：测试序号 1 2 3 1 2 3 实测起动电压U dj23.2 23.4 23.3 46.3 46.5 46.6 实测返回电压U fj28.4 28.8 28.5 58.2 57.5 57.8 返回系数K f 1.24 1.28 1.20 1.24 1.27 1.23 起动电压与整定电压误差%0.96 0.97 0.93 0.96 0.93 0.99五、实验仪器设备设备名称使用仪器名称EPL-20A变压器及单相可调电源EPL-04继电器（一）—DL-21C电流继电器EPL-12交流电流表控制屏EPL-11直流电源及母线EPL-13光示牌EPL-05继电器（二）—DY-28C电压继电器EPL-11交流电压表六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：电流继电器是过流动作，只可以在小于整定值后的时候才返回；避免电流在整定值附近时，会导致继电器频繁启动返回的情况，一般就要设一个返回值，比如所0.96，电流小于0.96的时候才返回。

Beijing Jiaotong University电力系统继电保护实验报告三段电流保护实验姓名：学号：班级：电气1103实验指导老师：倪平浩一、电力系统继电保护实验要求①认真预习实验，保证在进实验室前，要掌握继电保护实验基础知识，熟悉继电保护实验环境。

要有一份详细的预习报告，预习报告必须认真写，须包含自己设计的实验电路。

不得有相同的或者复印的预习报告。

如果没有预习报告、预习报告雷同或者复印预习报告，则报告相同的同学都不得进入实验室做实验，回去重新预习，以后约时间做实验。

②实验过程中要认真记录数据和实验中出现的问题，积极思考实验中的问题，可以讨论，但不能大声喧哗，不得做与实验无关的事情。

③实验报告要认真写，要写出调试过程的问题，分析问题原因，和如何解决问题，不得抄袭。

④保持实验室卫生，不得在实验室里乱丢弃垃圾。

实验结束后，把实验桌周围的垃圾打扫干净。

二、电力系统继电保护常用继电器1、电流继电器电流继电器装设于电流互感器二次回路中，当电流大于继电器动作电流时动作，经跳闸回路作用于断路器跳闸。

结构图内部接线图1．电磁铁2．线圈3．Z型舌片4．弹簧5．动触点6．静触点7．整定值调整把手8．刻度盘9．舌片行程限制杆10．轴承图13－1 DL-11型电流继电器结构图动作原理：如图13－1，当继电器线圈回路（图中2）中有电流通过时，产生电磁力矩，使舌片（图中3）向磁极靠近，但由于舌片转动时必须克服弹簧（图中4）的反作用力，因此通过线圈的电流必须足够大，当大于整定的电流值时（图中7、8），产生的电磁力矩使得舌片足以克服弹簧阻力转动，使继电器动作，接点闭合（图中5、6）。

电流继电器动作电流、返回电流、返回系数：使继电器刚好动作时的最小电流，称为继电器的动作电流。

使继电器刚好返回时的最大电流，称为继电器的返回电流。

电流继电器的返回电流与动作电流的比值，称为返回系数。

电流继电器动作电流的调整方法：1．改变整定值调整把手的位置（图中7、8）。

三段式电流保护实验
电流的三段保护的内容分别指的是电流速断保护（第一段）、限时电流速断保护（第
二段）、还有定时限过电流保护（第三段）相互配合构成的一套保护。

一段又叫电流速断保护，没有时限，按躲开本段末端最大短路电流整定。

二段又叫做限时电流速割断，按挡住下级各相连元件电流速割断维护的最小动作范围
整定，可以做为本段线路一段的后备维护，比一段多时间t时限。

三段又叫过电流保护，按照躲开本元件最大负荷电流来整定，具有比二段更长的时限，可以作为一二段的后备保护，保护范围最大，时限最长。

当线路出现短路时，关键特征之一就是线路中的电流急剧减小，当电流穿过某一原订
值时，反应于电流增高而动作的保护装置叫做过电流维护。

电源的保护功能主要是过压、过流保护两种功能。

任何一种电源在出现故障时，都有可能并使输入电压或输入电流丧失掌控，为了并使
用户的功率不致因此而损毁，我公司的电源通常都建有过压和过流维护。

有些功率例如阻
性功率，当电源存有故障，功率上的电压有可能大幅下降，而电流的上时贬值不一定能够
少于过流维护值。

此种情况宜用过压保护，例如工作在50v，可将电压保护值调至55v，如果电源故障
只要电压升至55v时，电源会自动切断电压输出。

当有些负载是容性负载时，由于大容量
的电解电容器并联在一起，当电源发生故障时，电流就可能大幅度上升，而电压的升值却
不甚明显，这时电源内部的过流保护部件会首先启动，电源会自动切断输出。

实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。

2.掌握三段式电流保护的参数整定及各段保护之间的配合。

二、实验内容三段式电流保护分电流速断保护（Ⅰ段保护），限时电流速断保护（Ⅱ段保护）和过电流保护（Ⅲ段保护）：包括以下4个部分：（1）电流保护Ⅰ段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0，反之输出1。

其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流Ⅰ段是瞬时动作，所以延时时间很小（延时0.05S）。

它只能保护线路的一部分，不能保护全长。

（2）电流保护Ⅱ段：其动作原理与电流Ⅰ段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S，它能保护本线路的全长。

（3）电流保护Ⅲ段：其动作原理与电流保护Ⅰ段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。

当满足灵敏度的情况下，它的动作时间应与下一保护的Ⅲ段相配合。

（4）保护出口部分，该部分的功能就是将电流Ⅰ、Ⅱ和Ⅲ段的输出信号相与。

模拟单侧电源系统中，线路发生故障时保护的动作情况。

图3-1 仿真模型图3-2 子系统模型主要模块参数设置如下：（1）三相电源模块：线电压设置为10kV ；A 相的相位角设置参数为0；频率设置参数为50Hz ，内部连接方式设置为Yg ，星形连接；电源的内部电阻设置参数为3Ω；电源内部电感设置参数为0.04H 。

（2）断路器模块：断路器的起始状态设置为closed ，闭合状态，断三相，即A 、B 、C 开关打勾；开、断时间为外部控制，在前面打勾。

（3）三相故障模块：通过对参数的设置，可以选择故障类型、控制信号、开关状态等。

设置起始状态为闭合，故障时间为0.4～1.6S 。

（4）线路：此模块用于模拟线路，线路长度100公里，其余取默认值。

（5）三相负载：按电压10KV ，频率50HZ ，功率500KW 设置。
