继电保护实验
- 格式：doc
- 大小：408.00 KB
- 文档页数：10
下载文档原格式
合集下载
电力系统继电保护装置试验规程
电力系统继电保护装置试验规程继电保护装置是电力系统中重要的安全保护设备，其作用是在电力系统出现故障时，快速、精确地切除故障点，保护电力设备不受进一步的损坏。
为了确保继电保护装置的可靠性和有效性，需要进行试验和检验。
本文将介绍电力系统继电保护装置试验规程，以保证电力系统的安全运行。
一、试验准备1. 试验前检查：在进行继电保护装置试验前，需要对相关设备进行检查，确保其正常工作状态。
检查内容包括电缆、接线端子、电源、线路负载等。
2. 计划和资源准备：制定试验计划，并安排好所需资源，包括人员、设备和试验场地等。
3. 相关文件准备：准备好继电保护装置的试验规程、技术规范、试验报告模板以及试验所需的标准设备。
二、试验内容1. 功能试验：对继电保护装置的各项功能进行试验，包括过电流保护、距离保护、差动保护等。
试验过程中需根据试验规程设置合适的故障条件，并确保装置能够正确地切除故障点。
2. 精度试验：对继电保护装置的动作时间、动作电流等参数进行试验，以验证其精度和可靠性。
试验过程中需要精确测量试验结果，并与装置的额定参数进行比较。
3. 抗干扰试验：通过模拟各种干扰信号，测试继电保护装置的抗干扰能力。
试验过程中需模拟高频干扰、电磁干扰等情况，并检验装置是否能正确判别故障信号。
4. 保护装置组合试验：对电力系统中的继电保护装置进行组合试验，验证各个装置之间的配合和协调性。
试验过程中需模拟多种故障情况，并观察各个保护装置的动作情况。
5. 可靠性试验：通过长时间运行试验，验证继电保护装置的可靠性和稳定性。
试验过程中需要定期检查装置的性能，并记录其运行情况。
6. 安全性试验：对继电保护装置的安全功能进行试验，包括过载保护、短路保护等。
试验过程中需模拟各种故障情况，并观察装置是否能够及时切除故障。
三、试验操作1. 操作流程：按照试验计划和试验规程，进行试验操作。
操作时需严格按照操作步骤进行，避免操作失误。
2. 数据记录：在试验过程中，需要及时记录试验数据，包括试验参数、试验结果等。
继电保护试验规程
目录第一部分：总则 (1)第二部分：风电综合通信管理终端与风功率预测系统 (7)第三部分：220kV故障录波器柜 (22)第四部分：35kV母线保护柜 (26)第五部分: 远方电能量计量系统 (31)第六部分：220kV线路保护柜 (35)第七部分：主变压器故障录波装置 (41)第八部分：保护及故障信息远传系统 (47)第九部分：交流不间断电源（UPS） (52)第十部分：继电保护及二次回路校验规程 (57)第十一部分：电力系统继电保护及安全自动装置反事故措施要点 (67)第一部分：总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。
1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。
1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。
1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。
1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。
2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到100％。
2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。
2.1.3 继电保护原则上随同一次设备停电进行检验。
各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。
2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。
2.1.5 线路两侧继电保护设备检验工作应同时进行。
2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。
安全自动装置的检验工作应统筹协调，合理安排。
3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。
继电保护和安全自动装置基本试验方法
继电保护和安全自动装置基本试验方法《继电保护和安全自动装置基本试验方法》一、概述继电保护和安全自动装置是电力设备自身安全及系统安全的重要保证，它的安全、可靠性和稳定性对于系统的安全和可靠运行具有重要意义。
为确保继电保护和安全自动装置的安全、可靠性和稳定性，应仔细检查和试验各部件的工作状态和本质性能及它们之间的协调响应，以便查明故障机理并判断继电保护和安全自动装置的运行性能是否符合规范设定值。
二、试验方法（一）检查1、外观检查2、连接检查3、安装检查4、完整性检查（二）系统试验1、本质安全性能检查2、动作时限检查3、相应响应性能检查4、越限定值检查5、被动跳闸检查（三）元件试验1、过载保护试验2、缺相保护试验3、电容器过压保护试验4、谐波过电压保护试验5、电流零序保护试验6、过压保护试验7、欠压保护试验8、温度保护试验9、电缆断线保护试验10、缺火保护试验11、稳流度保护试验12、短路保护试验13、过载系统试验14、跳闸系统试验15、性能测试试验三、注意事项1、做好安全措施：试验操作时应注意安全措施，配备有效的安全接地、安全隔离及静电保护措施，确保操作人员安全。
2、试验前应检查联锁条件：试验前应检查继电保护设备的各联锁条件是否满足，防止误引发试验动作，以免造成损失。
3、保护及自动装置应勿处在导通状态：保护和自动装置及其部件在试验中勿处在导通状态，以免损坏或操作失误而造成事故。
4、及时复位跳闸装置：试验结束后，跳闸元件应及时复位，以免跳闸开关位置异常而造成的操作不便或故障。
继电保护试验内容

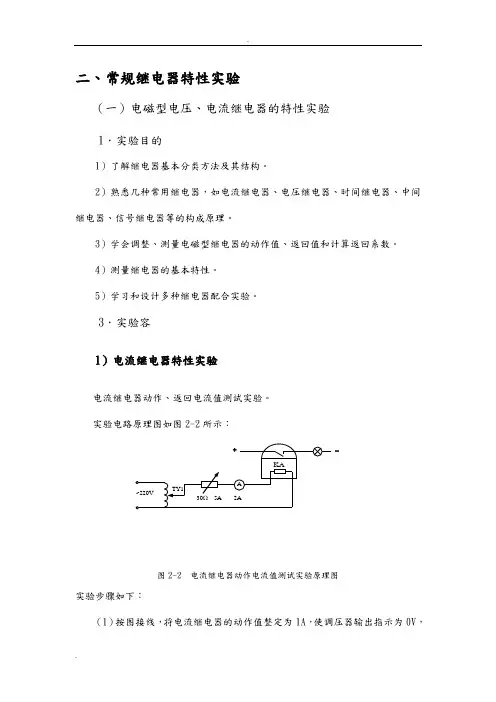

二、常规继电器特性实验（一）电磁型电压、电流继电器的特性实验1．实验目的1）了解继电器基本分类方法及其结构。
2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4）测量继电器的基本特性。
5）学习和设计多种继电器配合实验。
3．实验容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。
实验电路原理图如图2-2所示：图2-2 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，-滑线电阻的滑动触头放在中间位置。
（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。
（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。
（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。
（5）重复步骤（2）至（4），测三组数据。
（6）实验完成后，使调压器输出为0V，断开所有电源开关。
（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
（8）计算整定值的误差、变差及返回系数。
误差＝［动作最小值－整定值 ]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100%返回系数＝返回平均值／动作平均值表2-1 电流继电器动作值、返回值测试实验数据记录表2）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2-3所示：图2-3 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。
继电保护高压试验工作总结
继电保护高压试验工作总结
继电保护是电力系统中非常重要的一环，它的作用是在电力系统发生故障时，
对系统进行保护，确保电力系统的安全运行。
而高压测试则是对继电保护装置进行检测和验证，以确保其可靠性和稳定性。
在进行继电保护高压试验工作时，需要严谨的操作和精准的数据分析，下面我们来总结一下这方面的工作经验。
首先，进行继电保护高压试验工作前，需要对测试设备进行严格的检查和校准，确保测试设备的正常运行。
同时，需要对测试工程进行详细的计划和安排，包括测试的时间、地点、人员等方面的安排。
这样可以有效地提高工作效率，同时也可以确保测试工作的顺利进行。
其次，进行继电保护高压试验工作时，需要严格按照测试标准和流程进行操作，确保测试数据的准确性和可靠性。
在测试过程中，需要密切关注测试设备的运行状态，及时发现并处理可能出现的问题，保证测试工作的顺利进行。
另外，进行继电保护高压试验工作时，需要对测试数据进行仔细的分析和评估。
通过对测试数据的分析，可以及时发现继电保护装置可能存在的问题，并采取相应的措施进行修复和改进。
同时，还可以通过数据分析，对继电保护装置的性能进行评估，为系统运行提供可靠的保护。
总的来说，继电保护高压试验工作是电力系统中非常重要的一环，它对电力系
统的安全运行起着至关重要的作用。
在进行这方面工作时，需要严谨的操作、精准的数据分析和及时的问题处理。
只有这样，才能保证继电保护装置的可靠性和稳定性，为电力系统的安全运行提供保障。
继电保护整定试验记录
继电保护整定试验记录一、试验背景继电保护是电力系统中的重要部分，用于保护电力设备和人员的安全。
为了确保继电保护的正确运行，需要对继电保护的整定进行定期的试验和校验。
本次试验旨在验证继电保护的整定是否符合要求，并进行必要的调整。
二、试验目的1.验证继电保护的整定参数与电力系统的特性是否匹配。
2.检测继电保护的整定是否能够及时准确地识别并切除故障。
三、试验准备1.确定试验对象：选择电力系统中的一个关键装置作为试验对象，如变电站、发电机等。
2.准备试验设备：包括发电机、开关、负载电阻、电流互感器、电压互感器等。
3.准备试验方案：根据试验对象的特点和设计要求，确定试验方法和步骤。
4.确认安全措施：对试验过程中可能发生的安全风险进行评估，制定相应的安全措施。
四、试验步骤1.检查试验设备和仪器的运行状态，确保正常。
2.对试验对象的继电保护进行室内试验，包括对继电保护的各个功能进行测试和调整。
3.对试验对象的继电保护进行室外试验，包括对继电保护的整定参数进行调整和优化。
4.对试验对象的继电保护进行正常工况试验，模拟真实的电力系统运行情况，测试继电保护的响应时间和准确性。
5.对试验结果进行记录和分析，根据试验数据和实际情况，确定继电保护的整定是否需要调整。
五、试验结果1.继电保护的整定参数符合设计要求，并能够准确地切除故障。
2.继电保护对不同类型的故障能够做出及时响应，并确保电力设备和人员的安全。
3.继电保护的参数最优化，能够在最短的时间内切除故障，减少对电力系统的影响。
六、试验结论本次继电保护整定试验结果良好，继电保护的整定参数符合设计要求，并能够有效保护电力设备和人员的安全。
根据试验结果，建议对继电保护的整定参数进行定期的校验和调整，以确保其始终处于最佳工作状态。
七、存在问题和改进措施根据试验过程中的记录和分析，发现以下问题：1.继电保护的响应时间稍长，可能对电力系统产生一定的影响。
2.继电保护的灵敏度需要进一步优化，以提高对故障的识别能力。
继电保护试验报告
继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。
本试验报告主要介绍了继电保护试验的目的、方法和结果分析。
试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。
一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。
二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。
三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。
2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。
3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。
四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。
2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。
改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。
继电保护试验报告
合格使用仪器：继电保护测试仪
备注：
无
试验人员：
审核人员：
继电保护试验报告书
项目名称：
文化产业大厦消防配
试验性质：
继电保护校验
保护装置名称：
2#变
试验地点：
消防配
试验日期：
2016年12月8日
CT变比
100/5
保护装置型号：
NTS-711生产厂家：
南京天溯自动化控制系统有限公司
一、整定值
过流I段动作电流：
2•将开关合上，投入超温跳闸压板，模拟超温跳闸保护动作，装置出口、开关跳
开并发出事故信号。
试验结论：
合格使用仪器：继电保护测试仪
备注：
无
试验人员：
审核人员：
继电保护试验报告书
项目名称：
文化产业大厦消防配
试验性质：
继电保护校验
保护装置名称：
分段柜
试验地点：
消防配
试验日期：
2016年12月8日
CT变比
200/5
57.7V
57.61
57.64
57.70
7\采样值
加入电流
Ia1
Ib1
Ic1
1A
0.99
0.99
1.00
3A
2.99
2.99
3.00
5A
5.00
5.00
5.00
采样值
加入电流
Ia2
Ib2
Ic2
1A
1.01
1.01
1.01
3A
3.01
3.01
2.99
5A
5.01
5.01
5.01
三、实测值
相别
备注：
无
试验人员：
审核人员：
继电保护试验报告书
项目名称：
文化产业大厦消防配
试验性质：
继电保护校验
保护装置名称：
2#变
试验地点：
消防配
试验日期：
2016年12月8日
CT变比
100/5
保护装置型号：
NTS-711生产厂家：
南京天溯自动化控制系统有限公司
一、整定值
过流I段动作电流：
2•将开关合上，投入超温跳闸压板，模拟超温跳闸保护动作，装置出口、开关跳
开并发出事故信号。
试验结论：
合格使用仪器：继电保护测试仪
备注：
无
试验人员：
审核人员：
继电保护试验报告书
项目名称：
文化产业大厦消防配
试验性质：
继电保护校验
保护装置名称：
分段柜
试验地点：
消防配
试验日期：
2016年12月8日
CT变比
200/5
57.7V
57.61
57.64
57.70
7\采样值
加入电流
Ia1
Ib1
Ic1
1A
0.99
0.99
1.00
3A
2.99
2.99
3.00
5A
5.00
5.00
5.00
采样值
加入电流
Ia2
Ib2
Ic2
1A
1.01
1.01
1.01
3A
3.01
3.01
2.99
5A
5.01
5.01
5.01
三、实测值
相别
继电保护试验规程
目录第一部分：总则.................................................................................... 错误!未定义书签。
第二部分：风电综合通信管理终端与风功率预测系统 (8)第三部分：220kV故障录波器柜 (28)第四部分：35kV母线保护柜 (32)第五部分: 远方电能量计量系统 (38)第六部分：220kV线路保护柜 (43)第七部分：主变压器故障录波装置 (51)第八部分：保护及故障信息远传系统 (57)第九部分：交流不间断电源（UPS） (64)第十部分：继电保护及二次回路校验规程 (71)第十一部分：电力系统继电保护及安全自动装置反事故措施要点 (84)第一部分：总则1.1 为加强规继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。
1.2 本规程规了继电保护检验工作的各项管理工作及具体实施要求。
1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。
1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。
1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。
2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到 100％。
2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。
2.1.3 继电保护原则上随同一次设备停电进行检验。
各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。
2.1.4 新安装继电保护在投运后1年应进行第一次全部检验。
2.1.5 线路两侧继电保护设备检验工作应同时进行。
2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。
继电保护试验-三段式电流保护
实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。
2.掌握三段式电流保护的参数整定及各段保护之间的配合。
二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。
其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。
它只能保护线路的一部分，不能保护全长。
（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。
（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。
当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。
（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。
模拟单侧电源系统中，线路发生故障时保护的动作情况。
ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。
电力系统继电保护试验报告
电力系统继电保护试验报告继电保护是电力系统中重要的安全保障，其作用是在电网故障发生时作出保护行动，以避免故障扩大损失和保护设备，保证电网的安全运行。
本文旨在介绍电力系统继电保护试验的相关内容及结果分析。
一、试验目的本次试验的主要目的是验证电力系统继电保护的安全可靠性和性能。
为确保电力系统的稳定运行，提高供电质量，在试验中我们将对继电保护设备进行精确的功能测试和性能检查，以评估其在售电业务中的具体应用效果，为保证客户利益提供重要保障。
二、试验内容本次试验主要对继电保护系统的保护范围、敏感度、速动性、稳定性等方面进行检验，涉及继电保护设备、电源系统、接地系统、信号传输系统等相关试验。
针对不同的检验目标，我们采用了多种试验方法，例如“母线/馈线跳闸试验”、“线路保护试验”、“变压器保护试验”、“发电机保护试验”、“母差保护试验”等多种试验手段，难度较大的试验项目我们还采用了仿真试验等虚拟手段来进行验证。
三、试验过程试验过程中，我们对设备进行了逐一检修，并对试验过程逐一记录，以确保检验数据的准确性和有效性。
试验过程中，我们严格按照试验计划进行，为了减少人为操作的影响，我们采用了计算机辅助操作，确保试验过程规范、简便和高效。
在试验过程中，我们发现了许多问题，例如部分继电设备的性能不佳、信号传输延迟等，我们立即进行了排除并进行了调试，确保了试验的顺利进行。
试验过程中我们还进行了真实场景模拟试验，通过对不同电网故障的模拟，进行故障检测和隔离，以确保电力系统的正确运行。
四、试验结果试验结果表明，继电器保护设备的响应速度和保护范围等性能得到了充分的验证和检测，试验目标得到了较好的实现。
其中，我们对少数设备进行了更换和优化，以确保前期存在的缺陷被及时消除。
在试验过程中，我们还发现了一些新的问题，例如部分信号传输设备的传输延迟过长、数字保护设置不当等，将进行进一步的分析和解决。
总体来说，本次试验的结果表明，电力系统继电保护设备的性能稳定可靠，能够在实际生产中提供良好的保护作用，符合电力系统运行的要求。
继电保护和安全自动装置基本试验方法
继电保护和安全自动装置基本试验方法继电保护和安全自动装置是电力系统中非常重要的设备，它们的作用是在电力系统中保障设备的安全运行，保障系统的稳定性和可靠性。
而为了保证继电保护和安全自动装置的正常工作，需要进行基本试验，以检验其正确性和可靠性。
本文将介绍继电保护和安全自动装置基本试验方法。
一、继电保护的基本试验方法1. 电流继电器试验电流继电器作为电力系统中非常重要的继电保护装置之一，必须进行试验。
在试验中，需要检查电流继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。
同时，还需要检查电流继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。
2. 电压继电器试验电压继电器也是电力系统中非常重要的继电保护装置之一，需要进行试验。
在试验中，需要检查电压继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。
同时，还需要检查电压继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。
3. 差动继电器试验差动继电器也是电力系统中非常重要的继电保护装置之一，需要进行试验。
在试验中，需要检查差动继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。
同时，还需要检查差动继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。
二、安全自动装置的基本试验方法1. 自动装置试验安全自动装置是电力系统中非常重要的装置之一，需要进行试验。
在试验中，需要检查自动装置的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。
同时，还需要检查自动装置的整个电路是否正常，包括是否有接触不良、接线是否正确等。
2. 保护装置试验保护装置也是电力系统中非常重要的装置之一，需要进行试验。
在试验中，需要检查保护装置的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。
同时，还需要检查保护装置的整个电路是否正常，包括是否有接触不良、接线是否正确等。
电力系统继电保护实验报告
电力系统继电保护实验报告实验目的：1.了解电力系统中的继电保护原理和工作方式；2.学习使用继电器进行电力系统保护；3.掌握继电保护与系统运行的关系。
实验器材：1.电力系统模拟实验台；2.继电保护装置；3.电源；4.电阻、电容、电感。
实验原理：电力系统中的继电保护是保证电力系统安全运行的重要组成部分。
继电保护装置通过检测电力系统中的电流、电压、频率等参数，当这些参数超出了安全范围时，会通过控制开关等方式进行保护动作，切断故障部分，以防止故障扩散和损坏设备。
实验步骤：1.将电力系统模拟实验台连接好，包括电源、电阻、电容、电感等元件；2.将继电保护装置接入电力系统中，根据实验需要设置保护参数；3.打开电源，观察继电保护装置的工作情况；4.通过改变电流、电压、频率等参数，模拟电力系统故障情况，观察继电保护装置的保护动作；5.关闭电源，记录实验数据。
实验结果：在实验过程中，观察到当电流、电压、频率等参数超出设定的安全范围时，继电保护装置能够迅速进行保护动作，切断故障部分，确保了电力系统的安全运行。
实验结果与理论预期相符。
实验讨论：继电保护装置在电力系统中具有重要的作用。
通过本次实验，我进一步理解了继电保护的原理和工作方式，并且掌握了如何使用继电器进行电力系统保护。
在实际运行中，准确设置保护参数，可以有效地保护电力系统免受故障的影响。
实验总结：通过电力系统继电保护实验，我对电力系统中的继电保护有了更深入的了解，并学会了使用继电保护装置进行电力系统保护。
继电保护是电力系统安全运行的重要组成部分，我们需要重视继电保护的设备选用和保护参数的设置，以确保电力系统的稳定运行。
通过今后的深入学习和实践，我将进一步提高对电力系统继电保护的理解和应用水平。
变电站继保试验操作流程
变电站继保试验操作流程变电站继电保护试验是指对变电站继电保护装置进行检验和检测，以验证其正常工作。
以下是变电站继电保护试验的操作流程。
一、准备工作阶段：1.确定试验对象：根据需要进行试验的设备和装置的类型和型号，确定要检验的继电保护装置。
2.准备试验装置：根据试验要求，准备试验所需设备和装置，如电源、变压器、电流互感器、电流电压源、输出功率测设备等。
3.检查试验装置：仔细检查试验装置的安装和连接情况，确保各部分连接牢固可靠，无损坏和短路等现象。
4.安全措施：在试验开始前，要制定试验方案，并明确试验过程中需要遵守的安全操作规程，如穿戴必要的防护用具、断电和标识等。
二、试验前检查阶段：1.功能激励试验：先进行站内功能激励试验，通过发送功能模拟量，如故障指示、报警喇叭、信号灯等，检测继电保护装置的功能是否正常。
2.试验标准和技术要求：确定本次试验所采用的试验标准和具体的技术要求，如电流互感器的准确度、额定容量等。
3.试验线路：检查试验线路的连接情况，确保线路连接正确、牢固和接触良好。
4.校验试验器具：对使用的测试设备和仪器进行校验和检查，确保其准确度和可靠性。
三、试验操作阶段：1.准备试验条件：根据试验要求，调整试验设备和装置，如输入文件配置、试验装置的参数设置等。
2.试验步骤：a.调整继电保护参数：按照试验方案要求，对待测继电保护装置进行参数配置和调整，确保装置的参数设置正确。
b.继电保护装置组串接线：根据试验要求，正确连接继电保护装置的各个组分，如使用导线连接继电保护装置的输入输出端子，并确保连接牢固可靠。
c.进行试验：根据试验要求，对继电保护装置进行试验激励，如故障电流注入、电压注入等，并记录试验过程中的各项数据。
d.试验结果判断：根据试验过程中测得的数据和试验要求，判断继电保护装置的工作状态和试验结果，如判断保护装置是否正确动作或是否存在误动作等。
3.记录试验数据：对试验过程中的各项数据进行详细记录，包括实际输入值、输出值、动作延时等，以备后续分析和比对。
电气开关柜继电保护试验的培训内容包括
电气开关柜继电保护试验的培训内容包括
以下是电气开关柜继电保护试验的培训内容的一些例子:
1. 继电保护试验的基本原理和目的：介绍继电保护试验的基本原理和目的，以及测试时需要关注的重点。
2. 继电保护试验的设备和工具：介绍继电保护试验常用的设备和工具，如试验仪器、测量设备、保护装置等。
3. 继电保护试验的步骤和流程：详细介绍继电保护试验的步骤和流程，包括设备的准备、试验参数的设定、试验仪器的连接和操作等。
4. 继电保护试验的常见问题和故障分析：介绍继电保护试验中常见的问题和故障，并提供解决方法和故障分析技巧。
5. 继电保护试验的数据记录和分析：介绍继电保护试验中数据记录和分析的方法和技巧，包括如何正确记录数据、如何分析数据、如何生成试验报告等。
6. 继电保护试验的安全注意事项：强调继电保护试验过程中需要遵守的安全规定和注意事项，以确保试验过程的安全性和可靠性。
7. 继电保护试验的案例分析：通过分析实际案例，让学员更加深入地了解继电保护试验的重要性和实际应用。
8. 继电保护试验的实际操作演练：组织学员进行实际的继电保护试验操作演练，通过实践提高学员的实际操作能力和技巧。
以上只是一些常见的培训内容，具体的培训内容可以根据实际情况和需求来确定。
同时，培训内容也可以根据学员的不同水平和背景进行调整和定制。
继电保护试验工作总结报告
一、前言为确保电力系统的安全稳定运行，提高电力设备的可靠性，本部门在近期对110kV级和10（6）kV级微机综合继电保护装置进行了全面检测。
现将本次继电保护试验工作总结如下：二、试验目的1. 检测110kV级和10（6）kV级微机综合继电保护装置的定值测试及工作是否正常；2. 发现潜在的安全隐患，提高电力系统的安全稳定性；3. 优化继电保护装置的配置，确保电力设备的可靠运行。
三、试验过程1. 准备阶段：根据试验要求，准备所需设备，包括继电保护测试仪一台、试验负责人及操作人员共3名。
同时，对试验人员进行技术培训，确保试验顺利进行。
2. 试验实施阶段：（1）对110kV系统及与之相关的6或10kV进线的综合保护继电器（线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护）进行保护定值调试；（2）试验人员认真做好调试记录，及时解决调试中出现的问题；（3）试验管理员负责出具调试报告，参与各调试项目的试验人员对调试数据（动作值和时间）与定值单进行核准；（4）对继电保护装置中相关保护功能的定值按照定值单中的计算定值进行整定。
3. 试验总结阶段：对试验过程中发现的问题进行汇总，分析原因，提出改进措施。
四、试验结果1. 继电保护装置的定值测试及工作均符合要求，装置运行正常；2. 发现并消除了部分潜在的安全隐患，提高了电力系统的安全稳定性；3. 优化了继电保护装置的配置，确保了电力设备的可靠运行。
五、存在问题及改进措施1. 存在问题：部分继电保护装置的调试过程中，发现部分保护功能定值与实际运行值存在偏差；2. 改进措施：针对存在问题，对继电保护装置的定值进行重新整定，确保保护功能正常；加强试验人员的技术培训，提高试验准确性。
六、结论本次继电保护试验工作取得了圆满成功，为电力系统的安全稳定运行提供了有力保障。
在今后的工作中，我们将继续加强继电保护试验工作，不断提高电力系统的安全稳定性，为我国电力事业的发展贡献力量。
继电保护二次回路试验方法
继电保护二次回路试验方法继电保护是电力系统中重要的安全保护装置，在正常运行中起到监测和保护作用。
为了确保继电保护的正确运行，需要进行二次回路试验。
本文将介绍继电保护二次回路试验的方法。
一、试验准备工作1.确定试验对象：根据需要进行试验的继电保护装置，确定试验对象，并准备试验前需要的资料，如试验方案、接线图等。
2.试验仪器准备：根据试验对象的需求，准备相应的试验仪器，包括电源、电压、电流互感器、信号发生器、示波器等。
3.继电保护器设置：根据试验方案，将继电保护装置设置为试验状态，并检查其设置参数是否正确。
4.线路接线：根据试验方案和接线图，按照正确的接线顺序将试验仪器与试验对象进行正确连接。
5.安全措施：在试验前需要确保试验场所的安全，如检查电源接地是否良好、试验仪器是否正常、试验对象是否停电等。
二、试验步骤1.静态特性试验：首先进行静态特性试验，主要是测试继电保护的准确度和灵敏度。
通过对继电保护器施加各种不同的电压和电流信号，观察继电保护装置的动作情况，检验其是否符合设计要求。
2.动态特性试验：动态特性试验主要是测试继电保护器在不同故障情况下的动作情况。
通过信号发生器模拟各种故障情况，如短路、接地故障等，观察继电保护装置的动作时间、动作方式是否正确。
3.不平衡试验：不平衡试验主要是测试继电保护器在不同不平衡故障情况下的动作情况。
通过信号发生器模拟单相短路、两相短路等不平衡故障，观察继电保护装置的动作时间、动作方式是否正确。
4.稳态漂移试验：稳态漂移试验主要是测试继电保护器在长时间运行后的稳定性。
通过观察继电保护装置在长时间运行后的动作情况，检验其是否存在稳态漂移。
5.抗干扰试验：抗干扰试验主要是测试继电保护器在环境电磁干扰下的动作情况。
通过模拟电网环境中的各种电磁干扰，观察继电保护装置的动作时间、动作方式是否正确。
三、试验结果分析1.根据试验结果，判断继电保护装置是否正常，是否符合设计要求。
2.如发现异常情况，及时记录并分析原因，进行处理。
继电保护试验加量计算公式
继电保护试验加量计算公式继电保护试验是电力系统中非常重要的一项工作，它能够确保电力系统的安全稳定运行。
在进行继电保护试验时，需要对继电保护装置进行加量计算，以确保其性能达到要求。
本文将介绍继电保护试验加量计算公式，并对其进行详细解析。
一、继电保护试验加量计算公式。
继电保护试验加量计算公式包括两个部分，即动作值的加量计算和非动作值的加量计算。
动作值的加量计算公式如下：动作值加量 = 动作值标称值。
其中，动作值表示实际试验中测得的继电保护装置的动作值，标称值表示继电保护装置的额定动作值。
动作值加量表示实际动作值与标称值之间的差值，用于评估继电保护装置的动作性能。
非动作值的加量计算公式如下：非动作值加量 = 实际非动作值标称非动作值。
其中，实际非动作值表示实际试验中测得的继电保护装置的非动作值，标称非动作值表示继电保护装置的额定非动作值。
非动作值加量表示实际非动作值与标称非动作值之间的差值，用于评估继电保护装置的非动作性能。
二、动作值的加量计算。
动作值是继电保护装置在受到保护对象异常电气信号时所产生的动作操作。
动作值加量计算的目的是评估继电保护装置在实际工作中的动作性能是否符合要求。
如果动作值加量超出了规定范围，就需要对继电保护装置进行调整或更换，以确保其正常工作。
动作值加量计算公式中的标称值是指继电保护装置的额定动作值，通常由制造厂商根据继电保护装置的设计参数和工作条件确定。
实际试验中测得的动作值是指在模拟实际工作条件下，通过试验设备对继电保护装置进行动作试验所得到的动作值。
动作值加量计算的结果可以直观地反映继电保护装置的动作性能是否达到要求。
如果动作值加量超出了规定范围，就需要对继电保护装置进行调整或更换，以确保其正常工作。
三、非动作值的加量计算。
非动作值是继电保护装置在正常工作条件下所能够承受的最大非动作信号。
非动作值加量计算的目的是评估继电保护装置在实际工作中的非动作性能是否符合要求。
如果非动作值加量超出了规定范围，就需要对继电保护装置进行调整或更换，以确保其正常工作。
继电保护试验_2
3. WXH-821微机线路保护实验装置
■ 是专为进行电力线路微机继电保护试验而 设计，实验装置上设有WXH-821微机线路保 护测控装置、漏电断路器、远方/就地转换 开关、控制开关、端子孔、分合闸指示灯 和断路器接线图。
二、人机接口操作说明
■ 装置上电后,显示装置型号及公司名称2s后 退出,转入循环显示本装置一次侧当前断路 器的状态,同时显示一次侧电流、电压值,当 前时间。
■ 5.用测试线将控制回路的“跳闸回路”和“合闸 回路”分别短接。
■ 6.合断路器：上电后模拟接线图中高低压侧模拟 断路器均处在“分闸”位置，分别按下高低压侧 模拟断路器的“手合”按钮，实现模拟断路器合 闸操作。
■ 7.调节输出：通过“升”、“降”按钮调节电压 输出。
■ 8.当保护动作条件满足时，保护装置弹出零序过 压告警，装置面板告警灯亮。实验完成后，把电 压输出调零，在报告中可查看保护的动作值和动 作时间等相关信息。改变定值，重复几次实验， 进行实验分析。
实验一 比率差动保护
一、实验目的
■ 1.加深比率差动保护的原理的理解； ■ 2.了解比率差动保护的逻辑组态方法； ■ 3.掌握比率制动系数的整定方法。
二、原理介绍
WBH-821微机变压器保护装置的比率制动式差动保护是 变压器的主保护。能反映变压器内部相间短路故障、 高压侧单相接地短路及匝间层间短路故障，保护采用 二次谐波制动原理，用以躲过变压器空投时励磁涌流 造成的保护误动，差动动作时间：不大于30ms (2倍动 作电流下)。动作特性如下图所示：
■ 保护的动作电流可按下列条件之一选择：
■ 躲过外部K2短路时流过保护的最大短路电流整 定。
■ 最大运行方式下，变压器低压侧母线发生短路故 障时，流过保护的最大短路电流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一：微机型电网电流、电压保护实验实验台工作原理及接线实验台一次接线如图，它是单侧电源供电的输电线路，由系统电源，AB 、BC 线路和负载构成。
系统实验电源由三相调压器TB 调节输出线电压100V 和可调电阻R s 组成；线路AB 和BC 距离长短分别改变可调电阻R AB 、R BC 阻值即可；负载由电阻和灯组成。
Ａ变电站和Ｂ变电站分别安装有S300L 微机型电流电压保护监控装置。
线路AB 、BC 三相分别配置有保护和测量用的电流互感器，变比15/5。
图 电流、电压实验台一次接线线路正常运行时：线电压100V ，2,8,15,28s AB BC f R R R R =Ω=Ω=Ω=Ω 实验台对应设备名称分别是：（1）1KM 、2KM ：分别为A 变电站和B 变电站模拟断路器； （2）R AB 、R BC ：分别是线路AB 和BC 模拟电阻；（3）3KM 、4KM ：分别是线路AB 和BC 短路实验时模拟断路器； （4）3QF 、4QF ：分别是线路AB 和BC 模拟三相、两相短路开关；实验内容：1、正确连接保护装置A 站、B 站的电流保护回路和测量回路，注意电流互感器接线。
2、合上电源开关，调节调压器电压从0V 升到100V ，根据计算得到： A 站=setA II. 7 A ，=setA III. 3 A ，=setA IIII. 2 A ，t =IA 0 s ， t =IIA s ，t=IIIA1 s ；B 站=set B I I . 3 A ，=set B III I . 2 A ，t =IB 0 s ，t =III B s ，将整定值分别在S300L保护监控装置A 站、B 站保护中设定。
注：A 站保护配置电流I 、II 、III 段保护，B 站只配置电流I 、III 段保护。
3、正常运行：调节Ω=Ω=Ω=15,8,2BC AB s R R R ，分别合上1KM 、2KM ，使A 站、B 站投入运行，此时指针式电流、电压表及S300L 保护监控装置显示正常运行状态的电气量。
表1正常运行A 、B 的电流、电压值4、故障实验：（1）线路BCIII 段动作实验：分别合上1KM 、2KM ，使A 站、B 站投入运行，合上4KM 模拟线路BC 末端三相短路，观察保护动作情况 B 站过电流三段动作 ，记录=a I 2 A ，=b I 2 A ， =c I 2 A 。
（2）线路BC 远后备实验：在S300L 保护监控装置中，将B 站III 段电流保护退出，分别合上1KM 、2KM ，使A 站、B 站投入运行。
合上4KM 模拟线模拟线路BC 末端三相短路，观察保护动作情况 A 站过电流三段动作 。
（3）线路BC Ⅰ段动作实验：调节4BC R =Ω，然后分别合上1KM 、2KM ，使A 站、B 站投入运行。
合上4KM 模拟线路BC 首端三相短路，观察保护动作情况 B 站过电流一段动作 ，记录=a I 3 A ，=b I 3 A ， =c I 3 A 。
（4）线路AB Ⅱ段动作实验：A 站投入Ⅰ、Ⅱ、Ⅲ段电流保护，然后分别合上1KM 、2KM ，使A 站、B 站投入运行。
合上3KM 模拟线路AB 末端三相短路，观察保护动作情况 A 站过电流二段动作 。
，记录=a I 7 A ，=b I 7 A ， =c I 0 A 。
（5）线路AB Ⅰ段动作实验：调节4AB R =Ω，然后分别合上1KM 、2KM ，使A 站、B 站投入运行。
合上3KM 模拟线路AB 首端三相短路，观察保护动作情况 A 站过电流一段动作，记录=a I 10 A ，=b I 11 A ， =c I 0 A 。
（6）线路AB Ⅱ段近后备实验：在S300L 保护监控装置中，将A 站Ⅰ段电流保护不投入（整定Ⅰ段大于上题Ⅰ段动作值），然后分别合上1KM、2KM ，使A站、B站投入运行。
合上3KM模拟线路AB首端三相短路，观察保护动作情况A 站过电流二段动作。
保护在线路正常和故障下的工作情况。
工程上将电流速断，限时电流速断和定（反）时限过电流保护分别称为电流的一段，二段，三段保护。
一般必须装设一段，三段保护。
在速断保护范围内，一段保护为主保护，三段保护为后备保护。
在速断保护死区后，三段保护为主保护。
当一段灵敏系数不满足要求时，加设二段保护。
二段保护可作为一段保护的近后备，三段保护不仅可以作为一段保护的近后备，还可作为下级保护及断路器拒动的远后备。
在电网的末端—用户的电动机或其他受电设备上，一段保护采取瞬时动作的过电流即满足要求。
其动作电流按躲开电流电动机的最大启动电流来整定。
对二段保护来说，应首先考虑采用的过电流保护。
对三段保护来说，其过电流保护由于要和二段保护配合。
因此其动作时限要整定为1~。
越靠近电源端，则过电流保护的动作时限就越长，因此一般都需要装置三段式保护。
当全线路任何地点发生短路时，如果不繁盛保护或断路拒动的情况，则故障都可以在以内的时间予以切除。
实验二：微机变压器差动保护实验变压器实验台工作原理及接线变压器差动保护一次接线如图,它是单侧电源供电的三绕组容量为2kVA的变压器，采用Y/Y/ —12—11接线，高、中、低侧线电压分别为380V、230V和115，高、中、低侧额定电流分别为3.05A、5A和6.75A，电流互感器变比为15/5，变压器设二次谐波制动比率差动保护。
差动保护实验台一次接线实验台对应设备名称分别是： （1）1QF ：电源开关；（2）1KM 、2KM 、3KM ：分别是高、中、低压侧模拟断路器；（3）1R ：中压侧模拟三相可调电阻，每相电阻0~30Ω，电流5A ，功率750W ； （4）2R ：低压侧模拟三相可调电阻，每相电阻0~15Ω，电流7A ，功率750W ； （5）4KM 、5KM ：分别是中、低压侧短路实验时模拟断路器； （6）4QF 、5QF ：分别是中、低压侧模拟三相短路开关；（7）1SA 、2SA ：分别是中、低压侧正常运行（外部故障）和内部故障切换开关；实验内容：1、微机差动保护定值设定采用二次谐波制动以躲过变压器空投时励磁涌流造成保护的误动，装置按三段折线式比率制动特性要求，其动作特性如图。
根据给定的有关参数，将计算结果填入TOP9720C1变压器差动微机保护。
IdIr1r2rO差动速断电流定值I d = A ；比率差动电流定值I cd0= A制动电流１ I r1= A ，折线斜率１K 1= ；制动电流２ I r2= A ；折线斜率２K 2= ； 中压侧平衡系数K PM=Ihe/Ime== ； 低压侧平衡系数K PL =Ihe/Ile== ； 二次谐波制动比K d2=；TA 断线检测：投入,TA 断线闭锁：退出。
2、正常运行方式实验(1)切换开关1SA 、2SA 置于“外部正常”位置，将可调电阻1R 、2R 调到最大，合上实验电流总开关1QF ，调节调压器，使电压指示表从0V 慢慢上升至380V 。
(2)分别合上变压器高、中、低压侧模拟断路器1KM 、2KM 、3KM ，三侧指针式电流、电压表均有指示，此时变压器一次系统处于正常运行状态。
记录数据：高压侧电流=a I A ，=b I A ， =c I A ；中压侧电流=a I A ，=b I A ， =c I A ；低压侧电流=a I A ，=b I A ， =c I A 。
(3)观察差动电流的大小，并作记录，分析差动电流产生的原因。
I A = A ；I B = A ；I C = A 。
3、模拟变压器中、低压侧外部短路实验将可调电阻1R 、2R 调到最大，1SA 、2SA 置于“外部正常”位置，分别合上1KM 、2KM 和3KM ，使变压器在正常方式下运行。
（１）模拟中压侧外部故障：合上4QF 模拟外部三相短路，再通过按钮将4KM 模拟断路器合上，造成中压侧外部三相、两相短路，观察差动保护动作情况 不动作 。
（２）模拟低压侧外部故障：合上5QF 模拟外部三相短路，再通过按钮将5KM 模拟断路器合上，造成低压侧外部三相、两相短路，观察差动保护动作情况 不动作 。
4、模拟变压器中、低压侧内部故障保护动作实验（1）中压侧内部故障：分别合上1KM 、2KM 、3KM 使变压器运行，将1SA 置于“内故”位置，2SA 置于“外故正常”位置，合上4QF 模拟内部三相或两相短路，观察差动保护是否动作。
记录动作电流：三相=a I A ，=b I A ， =c I A ；两相=a I A ，=b I A ，=c I A 。
（2）低压侧内部故障：合上1KM 、2KM 、3KM 使变压器运行，将1SA 置于“外故正常”位置、2SA 置于“内故”位置，合上5QF 模拟内部三相或两相短路，记录动作电流：三相=a I A ，=b I A ， =c I A ；两相=a I A ，=b I A ，=c I A 。
5、输入电流换相，观察差动保护动作情况（1）将中压侧接至保护装置的电流互感器A 相和B 相互换，1SA 、2SA 置于“外部正常”位置，分别合上1KM 、2KM 、3KM ，观察差动保护是否动作，完成后将线正确接回。
答：动作。
=a I A ； =b I Ａ； =c I A 。
（2）将低压侧接至保护装置的电流互感器A 相和B 相互换，1SA 、2SA 置于“外部正常”位置，分别合上1KM 、2KM 、3KM ，观察差动保护是否动作，完成后将线正确接回。
答：动作。
=a I A ； =b I A ； =c I A 。
6、改变互感器极性，观察差动保护动作情况（1）将中压侧的电流互感器的A 相极性反接，1SA 、2SA 置于“外部正常”位置，分别合上1KM 、2KM 、3KM ，合上4QF 模拟内部三相短路观察差动保护是否动作，完成后将线正确接回。
答：动作。
=a I A ； =b I A ； =c I A 。
（2）将低压侧的电流互感器的A 相极性反接，1SA 、2SA 置于“外部正常”位置，分别合上1KM 、2KM 、3KM ，合上5QF 模拟内部三相短路观察差动保护是否动作，完成后将线正确接回。
答：动作。
=a I A ； =b I A ； =c I A 。
实验一：微机型电网电流、电压保护实验计算题目如图所示，系统参数为：min 2s R （最大运行方式），3s gR （正常运行方式），max4s R （最小运行方式），8ABR ，15BC R ，负载28fR ，r 1.2I elK ，r 1.1II el K ，r 1.2III elK ，1.5ss K ，0.9reK 。
