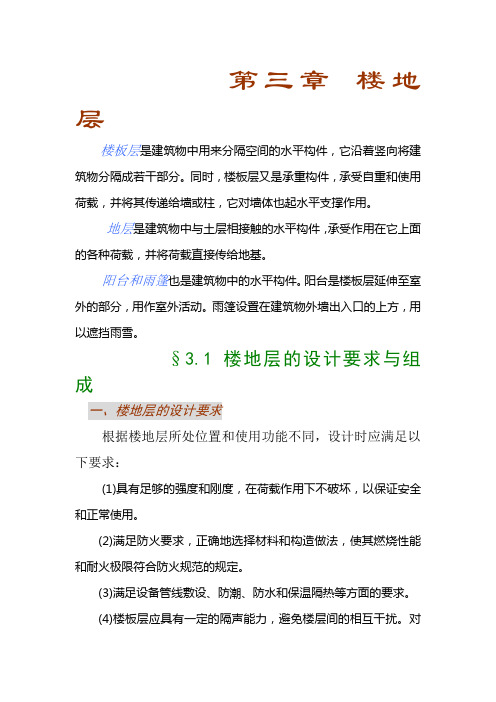

第三章楼地层楼板层是建筑物中用来分隔空间的水平构件，它沿着竖向将建筑物分隔成若干部分。
同时，楼板层又是承重构件，承受自重和使用荷载，并将其传递给墙或柱，它对墙体也起水平支撑作用。
地层是建筑物中与土层相接触的水平构件，承受作用在它上面的各种荷载，并将荷载直接传给地基。
阳台和雨篷也是建筑物中的水平构件。
阳台是楼板层延伸至室外的部分，用作室外活动。
雨篷设置在建筑物外墙出入口的上方，用以遮挡雨雪。
§3.1 楼地层的设计要求与组成一、楼地层的设计要求根据楼地层所处位置和使用功能不同，设计时应满足以下要求：(1)具有足够的强度和刚度，在荷载作用下不破坏，以保证安全和正常使用。
(2)满足防火要求，正确地选择材料和构造做法，使其燃烧性能和耐火极限符合防火规范的规定。
(3)满足设备管线敷设、防潮、防水和保温隔热等方面的要求。
(4)楼板层应具有一定的隔声能力，避免楼层间的相互干扰。
对隔声要求较高的房间，应对楼板层做必要的构造处理，以提高其隔绝撞击声的能力。
此外，还应考虑经济、美观和建筑工业化等方面的要求。
二、楼地层的组成(一)楼板层的组成楼板层主要由面层、结构层和顶棚层三个基本层次组成。
为了满足不同的使用要求，必要时还应设附加层。
1.面层面层是楼板层上表面的铺筑层，也是室内空间下部的装修层，又称楼面或地面。
面层是楼板层中与人和家具设备直接接触的部分，对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。
2.结构层结构层位于面层和顶棚层之间，是楼板层的承重部分，称为楼板。
结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。
楼板按其材料不同有木楼板、砖拱小梁楼板和钢筋混凝土楼板等。
其中，钢筋砼楼板的强度高，刚度大，耐久性和耐火性好，并具有良好的可塑性，便于工业化生产和施工，是目前在我国应用最广泛的楼板形式。
3．顶棚层顶棚层是楼板层下表面的构造层，也是室内空间上部的装修层，又称天花、天棚或平顶。
建筑构造复习题第一章建筑构造基本知识一、名词解释1、建筑模数：是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及有关设备尺寸相互间协调的基础。
2、基本模数：数值为100mm，用M表示。
3、标志尺寸：标注建筑物定位轴线间的距离(如开间或柱距、进深或跨度、层高等）以及建筑构配件、建筑组合件、建筑制品、有关设备位置界限之间的尺寸。
4、构造尺寸：建筑构配件、建筑组合件、建筑制品等的设计尺寸，一般为标志尺寸减去缝隙尺寸。
5、实际尺寸：建筑构配件、建筑组合件、建筑制品等生产制作后的实有尺寸。
实际尺寸和构造尺寸的差数应符合建筑公差规定。
二、单项选择题1、建筑物外包尺寸的乘积×层数是建筑的（ B ）。
A、使用面积B、建筑面积C、结构面积D、交通面积2、下列数据不符合建筑开间模数的是（ B ）。
A、3000mmB、3200mmC、3300mmD、3600mm三、填空题1、为了保证建筑制品、构配件等有关尺寸间的统一协调，在建筑模数协调中尺寸分为标志尺寸、构造尺寸、实际尺寸。
2、按建筑的使用性质可分民用建筑、工业建筑、农业建筑。
3、建筑按规模和数量可分为大型性建筑和大量型建筑。
四、简答题民用建筑主要由哪些部分组成？各部分的作用？答：民用建筑通常是由基础、墙(或柱)、楼地层、楼梯、屋顶、门窗等主要部分组成。
基础：是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给地基。
基础必须具有足够的强度，并能抵御地下各种有害因素的侵蚀。
墙（或柱）：是建筑物的承重构件和围护构件。
作为承重构件的外墙，其作用是抵御自然界各种因素对室内的侵袭；内墙主要起分隔空间及保证舒适环境的作用。
框架或排架结构的建筑物中，柱起承重作用，墙仅起围护作用。
楼地层：楼板层----楼板是水平方向的承重构件，按房间层高将整幢建筑物沿水平方向分为若干层；楼板层承受家具、设备和人体荷载以及本身的自重，并将这些荷载传给墙或柱；同时对墙体起着水平支撑的作用。
第三章楼地层
1、楼板层的主要功能是什么？楼板层与地坪层有何不同？
答：主要功能：楼板层——沿水平方向分隔上下空间的结构构件。
除承受并传递垂直荷载和水平荷载，应具有足够的强度和刚度外，还应具有一定的防火、隔声和防水等方面的能力。
建筑物中有些固定的水平设备管线，也可能会在楼层内安装。
不同点：楼层是分隔上下空间，底层是分隔底层空间并与土壤直接相连。
2、楼板层由哪些部分组成？各起什么作用?
答:基本构造层是面层、结构层、顶棚三个部分，另外有附加层，根据楼板层的具体要求而定。
面层：保护楼板并传递荷载，对室内有重要的清洁及装饰作用；
结构层：承受楼板层上的全部荷载，并将这些荷载传递给墙或柱，同时还对墙身起水平支撑作用，加强房屋的整体刚度；
顶棚：除美观要求外，常安装灯具
附加层：根据构造和使用要求设置结合层、找平层、防水层、保温层、隔热层、隔声层、管道敷设层等不同构造层次。
3、对楼板层的设计要求有哪些?
答：1、结构要求2、隔声要求3、热工要求4、防火要求
5、防水要求
6、敷设管道要求
7、满足室内装饰需要
8、经济方面要求
4、现浇钢筋混凝土楼板具有哪些特点？有哪几种结构形式?
答：特点：整体性好，可以适应各种不规则的建筑平面，预留管道空洞较方便；缺点是湿作业量大，工序繁多，需要养护，施工工期较长，而且受气候影响较大；有三种结构形式：板式楼盖、梁板式楼板、无梁楼板
5、何谓单向板？何谓双向板?
当板的长边与短边比大于2时，叫单向受力板，简称单向板，当板的长边与短边比小于2时，叫双向受力板，简称双向板。
单向板肋梁楼板：由板、次梁和主梁组成。
•荷载传递：板——次梁——主梁——柱（或墙)。
•主梁的经济跨度为5一8m，
•次梁的经济跨度为4m一6m
双向板肋梁楼板：无主次梁之分，由板和梁组成，荷载传递的路线为板——梁——柱(或墙)。
板跨一般为4—6m。
四面支承的楼板的荷载传递情况
6、肋形楼板有哪些特点？其布置原则、荷载传递顺序、构件的经济尺寸是怎
样的?梁的断面尺寸如何估算？
7、何谓井式楼板？何谓无梁楼板？何谓钢衬板楼板?
答：井式楼板：是梁板式楼板的一种特殊形式，其特点是不分主梁、次梁、梁双向布置、断面等高且同位相交，梁之间形成井字格。
无梁楼板：是将现浇钢筋混凝土板直接支撑在柱上的楼板结构；
钢衬板楼板：。
8、预制装配式钢筋混凝土楼板具有哪些特点？
答：特点：节省模板，缩短工期，但整体性较差，一些抗震要求较高的地区不宜采用。
9、常用的预制板有哪些?
答：实心平板、槽形板、空心板
10、装配整体式楼板有哪些形式？有什么特点？
答：压型钢板组合楼板、预制薄板叠合楼板、压型钢衬板叠合楼板
特点：房屋的刚度和整体性较好，节约模板，提高施工进度。
11、地坪的构造有哪些类型，实铺式地面组成？各组成的材料是什么？
地坪(地面)通常有实铺式和空铺式两类。
实铺式系指建筑物最底层房间与土壤相交接处的水平构件，和楼地板一样，它承受着地坪上的荷载并均匀的传给地坪层以下的土壤。
实铺式地坪的基本组成部分有面层、垫层和基层三部分，对特殊要求的地坪，常在面层和垫层之间增设一些附加层。
12、常见阳台的结构形式有哪些？绘图说明挑阳台的结构布置。
答：按阳台与外墙的相对位置关系，可分为挑阳台、凹阳台和半挑半凹阳台等几种形式
阳台的结构形式及其位置应与建筑物的楼地板结构布置统一考虑，现浇和预制两种；
14、阳台栏杆的高度有何要求？阳台栏杆常见形式有哪些？
•高度：
•居住建筑：低层（1-3层）多层（4-6层）阳台栏杆≥1050。
中高层（7-9层）、高层≥1100另外：工程强制性条文规定：
•托儿所、幼儿园阳台、屋顶平台的护栏净高不应小于1200，内侧不应有支撑。
•中小学室外楼梯及水平栏杆或栏板高度高度不应小于1100。
15、绘图说明阳台钢筋混凝土栏杆与阳台板的连接构造。
16、阳台排水应采取什么措施?
答：由于阳台为室外构件，须采取措施保证地面排水通畅。
阳台地面的设计标高应比室内地面低30—50mm,以防止雨水流入室内，并以1%-2%的坡度坡向排水口。
17、阳台栏杆或栏板与扶于如何连接？扶手与墙体如何连接?
栏板与扶手: 钢筋混凝土栏板与扶手的连接构造是从栏板内伸出钢筋与
扶手内钢筋相连，再支模现浇扶手。
这种做法整体性好，但施工较复杂；
18、雨蓬的形式有哪些？雨蓬的排水方式有哪些？绘图表示雨蓬的构造。
答：挑梁雨篷、挑板雨篷；自由落水雨篷、有翻口有组织排水雨篷、折腾倒梁有组织排水雨篷、下翻口自由落水雨篷、上下翻口有组织雨篷、下挑梁有组织排水带吊顶雨篷。
