建筑构造 楼地层构造
- 格式：pptx
- 大小：5.34 MB
- 文档页数：73
下载文档原格式
合集下载
楼地层—钢筋混凝土楼板构造(建筑构造)
主要靠混凝土承担压力，下部靠钢筋承受拉力， 中间部分内力很小，为节约材料，使中间部分形 成空洞，同样能达到强度要求。空心板上下两面 为平整面，空洞为方形、圆形、椭圆形等。圆形 成孔方便，采用较多。
预制装配式钢筋混凝土楼板
空心板
预制装配式钢筋混凝土楼板
（3）空心板
• 是将预制板抽孔后制作而成。 • 空心板可提高构件的承载能力和刚度减轻自重，节省材料。 • 为梁板结合板，上下板面平整，孔洞形状有圆形、长圆形
道。
压型钢板混凝土组合ຫໍສະໝຸດ 板钢衬板组合楼板压型钢板混凝土组合楼板
压型钢板组合楼板断面 注意搁置方向
装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板的板和梁是在工厂或 现场预制而成，然后用人工或机械安装到房屋上去。 这种楼板可以节省模板，改善工人的劳动条件,减少施 工现场作业,并加快施工进度,但整体性较差,并需一定 的起重安装设备。
梁板式楼板
梁板式楼板
1.单向板
➢ 当肋梁楼板中的板为单向板时，称为单向板梁板式楼板。 ➢ 单向板梁板式楼板：主梁、次梁、板。 ➢ 荷载传递途径：荷载—板 —次梁—主梁—柱 —基础。
➢ 主梁：经济跨度：L=6-9m；梁高h=（1/14 -1/8）L 梁宽b=（1/2 ～ 1/3）h。
➢ 次梁：经济跨度：L=4～ 7m，梁高h=（1/18 -1/12）L ； 梁宽b=（1/2 ～ 1/3）h。
➢ 单向板：两对边支承的板按单向板计算；四面 支承的板，当板的长边与短边之比大于等于3. 0时，称为单向板，板内受力钢筋沿短边方向 配置。
➢ 双向板：板的长边与短边之比小于等于2.0时， 为双向板，板的长边与短边之比大于2.0小于3. 0时,宜按双向板计算。见下页图
预制装配式钢筋混凝土楼板
空心板
预制装配式钢筋混凝土楼板
（3）空心板
• 是将预制板抽孔后制作而成。 • 空心板可提高构件的承载能力和刚度减轻自重，节省材料。 • 为梁板结合板，上下板面平整，孔洞形状有圆形、长圆形
道。
压型钢板混凝土组合ຫໍສະໝຸດ 板钢衬板组合楼板压型钢板混凝土组合楼板
压型钢板组合楼板断面 注意搁置方向
装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板的板和梁是在工厂或 现场预制而成，然后用人工或机械安装到房屋上去。 这种楼板可以节省模板，改善工人的劳动条件,减少施 工现场作业,并加快施工进度,但整体性较差,并需一定 的起重安装设备。
梁板式楼板
梁板式楼板
1.单向板
➢ 当肋梁楼板中的板为单向板时，称为单向板梁板式楼板。 ➢ 单向板梁板式楼板：主梁、次梁、板。 ➢ 荷载传递途径：荷载—板 —次梁—主梁—柱 —基础。
➢ 主梁：经济跨度：L=6-9m；梁高h=（1/14 -1/8）L 梁宽b=（1/2 ～ 1/3）h。
➢ 次梁：经济跨度：L=4～ 7m，梁高h=（1/18 -1/12）L ； 梁宽b=（1/2 ～ 1/3）h。
➢ 单向板：两对边支承的板按单向板计算；四面 支承的板，当板的长边与短边之比大于等于3. 0时，称为单向板，板内受力钢筋沿短边方向 配置。
➢ 双向板：板的长边与短边之比小于等于2.0时， 为双向板，板的长边与短边之比大于2.0小于3. 0时,宜按双向板计算。见下页图
建筑构造的六大部分
建筑构造的六大部分建筑构造这玩意儿啊，就像一个超级复杂又超级有趣的大拼图，它大概可以分成六个大部分呢。
一、基础部分。
基础就像是建筑的脚，没有它呀，整个建筑就会像个没站稳的小娃娃，一下子就倒啦。
基础得把建筑稳稳地扎根在地面上。
它要承担起上面所有东西的重量呢，不管是大楼的墙体、屋顶，还是住在里面的人和各种家具。
基础的类型有好多哦，有那种直接把建筑坐在坚硬岩石上的刚性基础，就像人稳稳地站在平地上一样。
还有那种能适应一定变形的柔性基础，就像是穿了一双有点弹性的鞋子，能在不太稳定的地面上也站得挺好。
而且基础的深度也很有讲究，如果是在土质比较松软的地方，那基础就得打得深一点，就像大树在沙地里面扎根要扎得深些才不会被风吹倒。
二、墙体部分。
墙体就像是建筑的身体啦。
它把建筑内部和外部隔开，给我们一个属于自己的小空间。
墙体可不仅仅是一块平平的板子哦。
它有好多功能呢。
从结构上来说，它要能承受屋顶或者上层建筑传来的重量，像个坚强的大力士。
在保温隔热方面，它也很重要。
要是没有墙体的保护，夏天屋里就会像个大蒸笼，冬天就会像个冰窖。
而且墙体还能隔音呢，这样我们在屋里就能开开心心地唱歌、看电影，不用担心被邻居听到或者被外面的噪音打扰啦。
墙体的材料也是五花八门的，有砖头砌成的，这种砖头墙看起来就很厚实、很有安全感。
还有用混凝土做成的墙，这种墙往往强度很高，在一些高层或者大型建筑里经常能看到。
三、楼地层部分。
楼地层呢，就像是建筑的脊梁和地板。
楼板是我们在房子里走来走去的平面，它要足够结实，不然走两步就塌了可不行。
它把每一层都隔开，让每一层都能有自己的功能空间。
如果是住在楼上的人，楼板还得能隔音，不然楼下的动静都能听到，那可就太不自在啦。
地面层就更复杂一些，它既要考虑到和室外地面的衔接，又要考虑到室内的美观和实用。
比如说，有的地面是光滑的瓷砖，看起来亮亮堂堂的，打扫起来也方便。
有的是木地板，走在上面感觉很温暖、很舒服，就像走在大自然里一样。

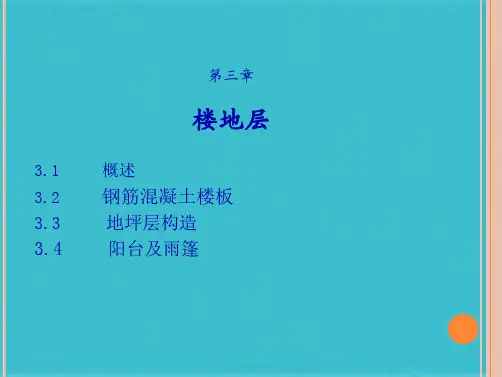

第3章 楼地层 建筑构造(上册)(共38张PPT)
渡空
间，为人们提供户外活动的场所。阳台的设置对建筑 物
的外部形象也起着重要的作用。 阳台按使用要求不同可分为生活阳台和效劳阳台。 根据阳台与建筑物外墙的关系，可分为挑(凸)阳台、
凹 阳台(回廊)和半挑半凹阳台。按阳台在外墙上所
处的位
阳台的结构及构造设计应满足以下要求：
平安、巩固
阳台挑出长度应满足结构抗倾覆的要求，以保证 结构平安。阳台栏杆构造应巩固、耐久，并给人 们以足够的平安感，栏杆高度一般不应低于l.1m。
顶部加宽
〔2〕栏杆〔挡水带〕与阳台板的连接
预埋铁件焊接
榫接坐浆
插筋连接
〔3〕栏板的拼接
直接拼接法：预埋铁件焊接
立柱拼接法：预埋铁件焊接
〔4〕栏杆与墙的连接
342 雨棚
雨棚梁面必须高出板面至少1砖，防止雨水渗入室内 板外缘常作加高处理，板面排水组织、立面造型
板它的们最 有小整厚体度性不强小和于模板15利0m用m率且高不等小特于点板。跨的 在素处土理 夯挑实梁层与：板是的地关坪系的上基有层几，种也方称式地：基。
3.2 钢筋混凝土楼板
根据钢筋混凝土楼板的施工方法不同可分为现浇式、 装配式和装配整体式三种。 装配式钢筋混凝土楼板
装配式钢筋混凝土楼板是把楼板分成假设干构件，在 工厂或预制厂预先制作好，然后在施工现场进行安装。 预制板的长度一般与房屋的开间或进深一致，为3M的倍 数；板的宽度一般为1M的倍数；板的截面尺寸须经结构 计算确定。
20～30m，梁截面高度不小于梁跨的1/15,宽度为梁高的
1/4~1/2，且不少于120mm。井式楼板可与墙体正交放置 或斜交放置。由于井式楼板可以用于较大的无柱空间， 而且楼板底部的井格整齐划一，很有韵律，稍加处理就
间，为人们提供户外活动的场所。阳台的设置对建筑 物
的外部形象也起着重要的作用。 阳台按使用要求不同可分为生活阳台和效劳阳台。 根据阳台与建筑物外墙的关系，可分为挑(凸)阳台、
凹 阳台(回廊)和半挑半凹阳台。按阳台在外墙上所
处的位
阳台的结构及构造设计应满足以下要求：
平安、巩固
阳台挑出长度应满足结构抗倾覆的要求，以保证 结构平安。阳台栏杆构造应巩固、耐久，并给人 们以足够的平安感，栏杆高度一般不应低于l.1m。
顶部加宽
〔2〕栏杆〔挡水带〕与阳台板的连接
预埋铁件焊接
榫接坐浆
插筋连接
〔3〕栏板的拼接
直接拼接法：预埋铁件焊接
立柱拼接法：预埋铁件焊接
〔4〕栏杆与墙的连接
342 雨棚
雨棚梁面必须高出板面至少1砖，防止雨水渗入室内 板外缘常作加高处理，板面排水组织、立面造型
板它的们最 有小整厚体度性不强小和于模板15利0m用m率且高不等小特于点板。跨的 在素处土理 夯挑实梁层与：板是的地关坪系的上基有层几，种也方称式地：基。
3.2 钢筋混凝土楼板
根据钢筋混凝土楼板的施工方法不同可分为现浇式、 装配式和装配整体式三种。 装配式钢筋混凝土楼板
装配式钢筋混凝土楼板是把楼板分成假设干构件，在 工厂或预制厂预先制作好，然后在施工现场进行安装。 预制板的长度一般与房屋的开间或进深一致，为3M的倍 数；板的宽度一般为1M的倍数；板的截面尺寸须经结构 计算确定。
20～30m，梁截面高度不小于梁跨的1/15,宽度为梁高的
1/4~1/2，且不少于120mm。井式楼板可与墙体正交放置 或斜交放置。由于井式楼板可以用于较大的无柱空间， 而且楼板底部的井格整齐划一，很有韵律，稍加处理就
建筑工程构造-楼地面构造
4 楼地层构造、屋顶构造一、楼地层的组成•楼地层：楼板层与底层地坪层的统称。
•楼板层：建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。
•地坪层：建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。
楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层：楼板层和地层的面层部分，楼板层的面层称楼面，地层的面层称地面。
n结构层：又称楼板。
它是楼板层的承重构件，承受楼板层上的全部荷载，并将其传给墙或柱，同时对墙体起水平支撑的作用，增强建筑物的整体刚度和墙体的稳定性。
n顶棚层：它是楼板层下表面的面层，也是室内空间的顶界面，其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。
地坪层主要由面层、垫层和基层组成。
地坪层的组成•垫层：是地坪层的承重层。
它必须有足够的强度和刚度，以承受面层的荷载并将其均匀地传给垫层下面的土层。
•基层：垫层下面的支承土层。
它也必须有足够的强度和刚度，以承受垫层传下来的荷载。
•附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。
二、楼板的类型楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。
按其施工方式不同，钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。
1）现浇钢筋混凝土楼板现浇钢筋混凝土楼板：在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
特点：成型自由、整体性和防水性好，但模板用量大，工期长，工人劳动强度大，且受施工季节的影响较大。
根据受力和传力情况分：有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。
板式楼板：板内不设梁，板直接搁置在四周墙上的板称为板式楼板。
梁板式楼板：由板、次梁、主梁组成的楼板。
板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上。
建筑识图与构造楼地层构造 PPT
（3）顶棚：
天花板，在结构层的底部，可直接粉刷也是做吊顶，顶棚必 须表面平整、光洁、美观，有一定的光照反射作用，可以改 善室内的亮度。
附加层设置 ：防水、保温、防静电等管着设备层
2.地层的组成： 地面，基层、垫层和面层构成
（1）面层： 人们直接使用接触的表面，与楼层相同。 （2）垫层： 基层与面层之间的结构层。承担并传递荷载。要求厚度足够 并有耐久性。有刚性垫层有柔性垫层两类 （3）基层： 地面最下面的一层土层。（地基）素土夯实可进行处理。
1.预制板的种类：
（1）实心平板：实心平板的跨度一般在2.5m以内,板的 厚度一般为50～100mm，板宽为600mm或900mm。实心平板 制造简单，吊装安装方便,造价低,
（2）槽形板：槽形楼板可以看成梁板合一的构件,即板 的纵肋相当于小梁。依板的槽口向下或向上分别称为正 槽形板和反槽形板
（3）空心板：两端简支的钢筋混凝土实心板，其断面上 部主要靠混凝土承担压力，下部靠钢筋承受拉力，中间 部分内力很小，为节约材料，使中间部分形成空洞，同 样能达到强度要求。空心板上下两面为平整面，空洞为 方形、圆形、椭圆形等。圆形成孔方便，采用较多。
开敞式顶棚
图6-17 T形轻金属龙骨吊顶构造 开敞式顶棚
第四节 楼地面构造
一、楼地面构造
▪ 组成部分：楼地面是房屋建筑底层地坪与楼层地坪的总称。 由面层、垫层和基层等部分构成。装饰作用、正常使用要求、 审美要求；
▪ 按面层材料分有：土、灰土、三合土（石灰、黏土和细砂 ）、 菱苦土、水泥砂浆混凝土、水磨石、马赛克、木、砖和塑料 地面等。
二、悬吊式顶棚（吊顶）
▪ 一些房间或走廊，有较高的隔声要求或视觉要求，要求 顶棚底面平整，或者沿楼板底面敷设管道、电线，这些
天花板，在结构层的底部，可直接粉刷也是做吊顶，顶棚必 须表面平整、光洁、美观，有一定的光照反射作用，可以改 善室内的亮度。
附加层设置 ：防水、保温、防静电等管着设备层
2.地层的组成： 地面，基层、垫层和面层构成
（1）面层： 人们直接使用接触的表面，与楼层相同。 （2）垫层： 基层与面层之间的结构层。承担并传递荷载。要求厚度足够 并有耐久性。有刚性垫层有柔性垫层两类 （3）基层： 地面最下面的一层土层。（地基）素土夯实可进行处理。
1.预制板的种类：
（1）实心平板：实心平板的跨度一般在2.5m以内,板的 厚度一般为50～100mm，板宽为600mm或900mm。实心平板 制造简单，吊装安装方便,造价低,
（2）槽形板：槽形楼板可以看成梁板合一的构件,即板 的纵肋相当于小梁。依板的槽口向下或向上分别称为正 槽形板和反槽形板
（3）空心板：两端简支的钢筋混凝土实心板，其断面上 部主要靠混凝土承担压力，下部靠钢筋承受拉力，中间 部分内力很小，为节约材料，使中间部分形成空洞，同 样能达到强度要求。空心板上下两面为平整面，空洞为 方形、圆形、椭圆形等。圆形成孔方便，采用较多。
开敞式顶棚
图6-17 T形轻金属龙骨吊顶构造 开敞式顶棚
第四节 楼地面构造
一、楼地面构造
▪ 组成部分：楼地面是房屋建筑底层地坪与楼层地坪的总称。 由面层、垫层和基层等部分构成。装饰作用、正常使用要求、 审美要求；
▪ 按面层材料分有：土、灰土、三合土（石灰、黏土和细砂 ）、 菱苦土、水泥砂浆混凝土、水磨石、马赛克、木、砖和塑料 地面等。
二、悬吊式顶棚（吊顶）
▪ 一些房间或走廊，有较高的隔声要求或视觉要求，要求 顶棚底面平整，或者沿楼板底面敷设管道、电线，这些

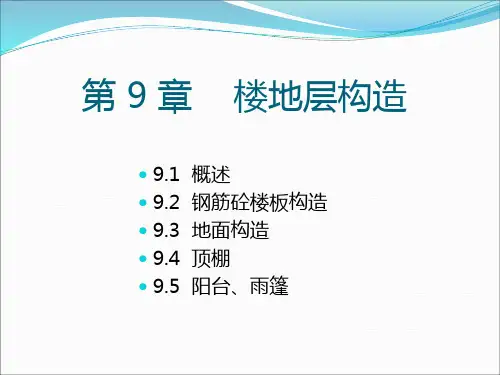

房屋建筑学第9章 楼地层构造
●雨篷——建筑物入口处位于外门上部用以遮挡雨水、保护 外门免受雨水侵害的水平构件。
出挑 结构形式
悬挑 悬挂
现浇钢筋砼凸阳台
（a）挑板式；（b）压梁式；（c）挑梁式
（a）挑板式
（b）压梁式
（c）挑梁式
挑板雨篷
施工方法
挑梁式阳台
搁板式阳台
钢筋混凝土悬挑雨篷（梁上翻） （悬臂梁与立柱正交咬接）
当房间平面尺度较大，采用板式楼板会造成单块楼 板跨度太大时，可在楼板下设梁将以一块板划分成若干 个小块，从而减小楼板的跨度，这种楼盖称为梁板式楼 板。它由板、梁组合而成，又称肋形楼板。根据梁的构 造情况又可分为单梁式、复梁式和井梁式楼板，适用于 厂房等大开间房间。
单梁式
梁板式楼板
复梁式
(主次梁)
井梁式
无梁楼盖的楼板取长边的1/35，而且板厚≥150mm。
梁的截面宽度一般为其截面高度的1/3～1/1.5，常用宽度 250mm，300mm。梁的截面高度估算为跨度的1/12～ 1/10(单跨简支梁）；1/18～1/14（多跨连续次梁）；1/14～ 1/12(多跨连续主梁）。
压型钢板组合楼板
压型钢板组合楼板是用压型薄钢板做底板，再与混凝土浇 筑在一起，压型钢板跟上部的混凝土共同受力，混凝土受剪力 和压应力，而钢板承受下部的拉弯应力。
压型钢板组合楼板只能够用作单向板，跨度为1.5～4.0 m， 经济跨度为2.0～3.0m之间。
梁高包括板厚
压型钢板组合楼板工艺
注意搁置方向
压型钢板组合楼 板断面
9.2.3 预制装配式钢筋砼楼板
一、类型：预制实心平板、预制槽型板、预制空心板
1、预制实心平板
跨度一般2.4m，板厚为跨度的1/30，一般为70～100mm， 板宽约为600-900mm；
出挑 结构形式
悬挑 悬挂
现浇钢筋砼凸阳台
（a）挑板式；（b）压梁式；（c）挑梁式
（a）挑板式
（b）压梁式
（c）挑梁式
挑板雨篷
施工方法
挑梁式阳台
搁板式阳台
钢筋混凝土悬挑雨篷（梁上翻） （悬臂梁与立柱正交咬接）
当房间平面尺度较大，采用板式楼板会造成单块楼 板跨度太大时，可在楼板下设梁将以一块板划分成若干 个小块，从而减小楼板的跨度，这种楼盖称为梁板式楼 板。它由板、梁组合而成，又称肋形楼板。根据梁的构 造情况又可分为单梁式、复梁式和井梁式楼板，适用于 厂房等大开间房间。
单梁式
梁板式楼板
复梁式
(主次梁)
井梁式
无梁楼盖的楼板取长边的1/35，而且板厚≥150mm。
梁的截面宽度一般为其截面高度的1/3～1/1.5，常用宽度 250mm，300mm。梁的截面高度估算为跨度的1/12～ 1/10(单跨简支梁）；1/18～1/14（多跨连续次梁）；1/14～ 1/12(多跨连续主梁）。
压型钢板组合楼板
压型钢板组合楼板是用压型薄钢板做底板，再与混凝土浇 筑在一起，压型钢板跟上部的混凝土共同受力，混凝土受剪力 和压应力，而钢板承受下部的拉弯应力。
压型钢板组合楼板只能够用作单向板，跨度为1.5～4.0 m， 经济跨度为2.0～3.0m之间。
梁高包括板厚
压型钢板组合楼板工艺
注意搁置方向
压型钢板组合楼 板断面
9.2.3 预制装配式钢筋砼楼板
一、类型：预制实心平板、预制槽型板、预制空心板
1、预制实心平板
跨度一般2.4m，板厚为跨度的1/30，一般为70～100mm， 板宽约为600-900mm；
建筑构造-楼地层
二、装配式钢筋混凝土楼板 1、板的类型与规格 类型：
实心平板
槽形板
空心板
槽型板构造
空心板在墙上的搁置
2、板的结构布置方式
板的搁置长度：在梁上时≥60；在墙上时≥80
板的结构布置方式
板的结构布置方式
板缝的处理方式
板缝的处理方式
三、装配整体式钢筋混凝土楼板 装配整体式楼板，是楼板中预制部分构件， 然后在现场安装，再以整体浇筑的办法连接而成 的楼板。
空铺地层构造
(a)钢筋混凝土板空铺地
层 (b)木板空铺地层
二、地面设计要求
（一）具有足够的坚固性 （二）保温性能好
（三）具有一定的弹性
（四）易清洁、经济 （五）满足某些特殊要求
三、地面的类型
按面层所用材料和施工方式不同，常见地面做 （一）整体地面：水泥砂浆地面、细石混凝土地 （二）块材地面：砖铺地面、面砖、缸砖及陶瓷
4、压型钢板组合楼板： 压型钢板组合楼板是利用凹凸相间的压型薄钢板做衬板与 现浇混凝土浇注在一起支承在钢梁上构成整体型楼板。 主要由楼面层、组合板和钢梁三部分所构成。 由于混凝土、钢衬板共同受力，即混凝土承受剪力与压力， 压型钢板承受下部的拉应力，因此，压型钢板起着模板和受拉钢 筋的双重作用。这样组合楼板受弯矩部分不需放置或绑扎受力钢 筋，仅需部分构造钢筋即可。
法可分为以下几类：
面、水泥石屑地面、水磨石地面等。
锦砖地面等。
（三）塑料地面：聚氯乙烯塑料地面、涂料地面。
（四）木地面：常采用条木地面和拼花木地面。
四、地面构造
（一）整体地面 1、水泥砂浆地面 通常有单层和双层两种做法。单层做法只抹一层 20~25mm厚1：2或1：2.5水泥砂浆；双层做法是增加一层 10~20mm厚1：3水泥砂浆找平，表面再抹5~ l 0mm厚1：2水 泥砂浆抹平压光。
第3篇 建筑构造——楼地层
27
一、阳台的设计要求
1.安全性
底板：悬挑深度及结构安全 栏板：高度，栏板与底板的可靠连接
2.功能性
使用方便：尺度适合，不积水（排水） 环境良好：如北方封闭、保温处理。
二、阳台的组成
承重结构（梁、板），栏杆
28
三、阳台的基本尺度要求
1.平面
长度：同开间 宽度：0.9m-1.2m（生活阳台），1.5-1.8m（阳台），2m以上（露台）
1/6—1/5
42
四、雨篷实例分析
43
•
雨篷练习
某建筑的雨篷悬挑宽度为1800mm，拟采用钢筋混凝土
现浇，请同学根据下图给定的条件，在图中绘制该雨 篷的断面构造详图，注明各层具体的构造做法。
44
FIN
45
（2）功能方面的要求
防火、隔声、防水、保温、耐久等
（3）建筑工业化的要求
减少构件的规格与类型、符合模数
（4）经济方面的要求
楼板结构跨度合理范围内，合适的结构形式及材料
6
2.楼板层的类型
主要承重结构材料：木、砖拱、钢筋混凝土、钢衬板复合楼板等
7
3.楼板层的基本构造 • 由上至下如下： 面层：使用功能要求、装饰、保护 结构层：承重作用，板式？梁板式？
板厚：50-70mm 板宽：1.1-1.8m
叠合层：C20混凝土，厚70120mm
板厚：150-250mm
23
2）压型钢板组合楼板
24
25
• 总结：楼层与地层的比较
楼层 受力状态
支撑在梁或墙上的水 平受弯构件
地层
支撑在夯实基土上的水平 受压构件
基本构造层 面层、结构层、顶棚 层 次
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑构造 编写组
2
第四章 楼地层构造
楼地层包括楼盖层和地坪层。 楼盖层承受家具、设备、人体荷载以及本身的自重， 并将这些荷载和自重传给墙和柱，同时对墙体起着水平 支撑作用，加强建筑物的整体刚度，减少风力和地震作 用等水平力对墙体的不利影响。 地坪层分隔地基与底层空间，是建筑物最底层与土 壤相交接处的构件，它承受作用在地面上的全部荷载并 将荷载传给地层以下的土壤。
板面平整，制作简单，但自重较大，隔声效果差。常用于 1500mm左右，板厚为60～80mm。
（2）空心板 板面平整，板腹抽孔，孔洞形状有矩形、方形、圆形、椭圆 形等。 与实心平板相比，预制空心板具有经济性、隔声、隔热、刚 度好等特点。 跨度一般为2400～6600mm不等，板厚与板跨有关，跨度在 4200mm及以下时板厚120mm，跨度大于4200mm时板厚为180mm， 板宽有600mm、900mm、1200mm等。
建筑构造 编写组
3
4.1 楼盖层的组成、类型和要求
4.1.1楼盖层的作用
•传递荷载 •对墙体起水平支撑和加强结构整体性的作用 •防水、防火、保温、隔声等物理性能。
4.1.2楼盖层的组成和要求
1．楼盖层的组成 （1）面层----又称楼面或地面，分为饰面层和垫层。 •保护楼板、承受并传递荷载、绝缘， •对室内有很重要的清洁和装饰作用。 •面层的种类：实木地面、复合木地面、橡胶地面、地毯、地 砖、大理石（或花岗岩）、水磨石、普通水泥地面等。
建筑构造 编写组
17
4.2 钢筋混凝土楼板
图4.11预制实心平板
图4.12 预制空心板
建筑构造 编写组
18
4.2 钢筋混凝土楼板
（3）槽形板 当板的跨度尺寸较大时，为了减轻板的自重，将板作成 由肋和板构成的槽形板，即在实心板的两侧设有边肋， 作用在板上的荷载都由边肋来承担，是一种板梁结合的 构件。 板宽为500～1200mm，板跨长通常为3000～ 6000mm，板肋高为120～240mm，板厚仅为30mm。 槽形板减轻了板的自重，具有节省材料、便于在板上 开洞等优点，但隔声效果差。 预制槽形板的搁置有正置（肋朝下）和倒置（肋朝 上）两种
一级
二级
三级
四级
低层、多层 1．5（不燃烧 1．0（不燃烧 0．5（不燃
建筑
体）
体）
烧体）
不燃烧体
高层建筑
1．5（不燃烧 1．0（不燃烧
体）
体）
建筑构造 编写组
10
4.1 楼盖层的组成、类型和要求
3）防水要求
图4.5 地漏穿楼面防水构造
建筑构造 编写组
图4.6 楼面防水处理构造
11
4.1 楼盖层的组成、类型和要求
图4.1 楼盖层的组成 （a）预制楼板层构造组成（b）现浇楼板层构造组成
建筑构造 编写组
6
4.1 楼盖层的组成、类型和要求
2．楼盖层的设计要求 （1）安全方面的要求 （2）满足功能方面的要求
1）隔声要求----包括隔绝空气传声和隔绝固体传声 方法主要有以下三种： ①在楼盖面铺设弹性面层，以减弱撞击楼板时所产生的声能， 减弱楼板的振动。 ②设置片状、条状或块状的弹性垫层，其上做面层形成浮筑式 楼板。 ③结合室内空间的要求，在楼板下设置吊顶，使楼板与顶棚部 形成空气层，吊顶与楼板采用弹性挂钩连接，使声能减弱。
（3）顶棚----楼盖层底面的构造部分。 •保护结构层、装饰室内空间， •改善功能和技术协调 •根据其构造不同，有抹灰顶棚、粘贴类顶棚和吊顶棚等类型。
建筑构造 编写组
5
4.1 楼盖层的组成、类型和要求
（4）附加层----又称功能层。通常设置在面层和结构 层之 间，或结构层和顶棚之间。
•隔声、隔热、保温、防水、防潮、防腐蚀、防静电， •改善使用功能、装饰美化建筑室内空间。
第四章 楼地层构造
4.1楼盖层的组成、类型和要求 4.2 钢筋混凝土楼板 4.3压型钢板组合楼板 4.4地坪层的构造 4.5阳台及雨篷
建筑构造 编写组
第四章 楼地层构造
1、学时分配：4~ 6学时。 2、教学基本要求： 掌握钢筋混凝土楼板的布置要点 了解阳台与雨篷的做法。 3、教学重难点： 楼盖层的组成和要求。
4）热工要求。 常见的保温处理有板面和板底两种做法，保温材料可采用
高密度聚苯板、膨胀珍珠岩制品、轻骨料混凝土等。
图4.7 板面保温构造
图4.8 板底保温构造
建筑构造 编写组
12
4.1 楼盖层的组成、类型和要求
（3）技术协调方面的要求 （4）建筑工业化的要求 （5）满足建筑经济的要求 4.1.3楼板的类型及选用
建筑构造 编写组
15
4.2 钢筋混凝土楼板
4.2.1装配式钢筋混凝土楼板
优点：节省模板，改善构件制作时工人的劳动条件， 有利于提高劳动生产率和加快施工进度。 缺点：楼板的整体性较差，房屋的刚度也不如现浇 式的刚度好。
建筑构造 编写组
16
4.2 钢筋混凝土楼板
1．分类 根据其截面形式可分为平板、空心板、槽形板和T形板。 （1）平板
建筑构造 编写组
7
4.1 楼盖层的组成、类型和要求
图4.2 弹性面层隔声处理
建筑构造 编写组
8
4.
图4.4 吊顶的隔声处理
建筑构造 编写组
9
4.1 楼盖层的组成、类型和要求
2）防火要求
表4.1 楼板的燃烧性能和耐火极限 （单位：h）
耐火 等级 建筑层数
木楼板、钢筋混凝土楼板、压型钢板组合楼板
图4.9 楼板的类型 （a）木楼板（b）钢筋混凝土楼板（c）压型钢板组合楼板
建筑构造 编写组
13
4.1 楼盖层的组成、类型和要求
（1）木楼板 优点：自重轻、保温性能好、舒适、有弹性、节约钢材 和水泥、施工简单。 缺点：易燃、易腐蚀、易被虫蛀、耐久性差，且木材消 耗量过大，不利于环保。 （2）钢筋混凝土楼板 优点：强度大、刚度好、耐久、防火、防潮、施工方便、 便于工业化生产，具有良好的可塑性。 缺点：自重较大。
建筑构造 编写组
4
4.1 楼盖层的组成、类型和要求
（2）结构层---楼盖层的承重部分，位于面层和顶棚之间。 •承受楼盖层上面的全部静、活荷载，并将这些荷载传递给墙 或柱， •对墙身起水平支撑的作用，并增强房屋刚度和整体性，减少 风力和地震作用等水平力对墙体的不利影响。 •对隔声、防火等功能也有重要作用。
建筑构造 编写组
14
4.1 楼盖层的组成、类型和要求
（3）压型钢板组合楼板 用截面为凹凸形压型钢板与现浇混凝土面层组合形
成整体性很强的一种楼板结构。 •压型钢板的作用既为面层混凝土的模板，又起结构作 用，从而增加楼板的侧向和竖向刚度，使结构的跨度加 大、梁的数量减少、楼板自重减轻、加快施工进度。
（4）其它材料楼板 •砖拱楼板层 •钢筋混凝土与空心砖组合式楼板层 •泰柏板楼板层
