第三章楼地层

3.1.3 楼板类型
1.木楼板
❖ 组成：
木梁（木搁栅）
木地板
剪刀撑
❖ 特点：
构造简单、自重轻、 保温性能好、舒适 有弹性。
耐久、耐火性能差，
易腐蚀、易被虫蛀，
第三章楼地层
6
木材昂贵。
第三章楼地层
7
第三章楼地层
8
2.砖拱楼板
❖ 组成：
钢筋混凝土倒T形梁、砖拱
❖ 特点：
节约钢筋、水泥
自重较大，抗震第三性章楼能地层差，施工麻烦
❖整体现浇式钢筋混凝土楼板 ❖预制装配式钢筋混凝土楼板 ❖装配整体式钢筋混凝土楼板
第三章楼地层
15
3.2.1 预制装配式钢筋混凝土楼板
3.2.1.1 特点
❖ 节省模板 ❖ 改善构件制作时工人的劳动条件 ❖ 缩短工期 ❖ 整体性、刚度较差
第三章楼地层
16
3.2.1.2 板的类型（3种）
1.平板 ❖尺寸：板跨≤2.4m，板厚60~80mm ❖适用范围：有开洞要求或小跨度的房间
❖ 满足经济要求。
第三章楼地层
22
第三章楼地层
23
❖ 梁板的经济尺度 主梁：跨度5~8m，梁高1/15~1/10 l 次梁：跨度（主梁间距）4~6m，梁高1/18~1/12 l 梁宽1/2~1/3 h 板：单向板 跨度1.7~2.5m （＜3m），厚度60~80mm 双向板 短边跨度＜4m，方形双向板宜小于 5m×5m
第三章 楼地层 3.1 概论
第三章楼地层
1

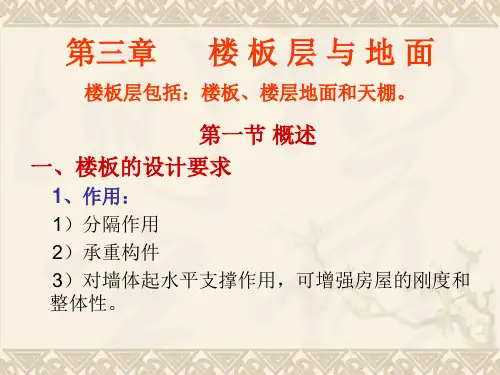

3.1.1 楼板的作用及设计要求
1.楼板的作用
❖ 承重
❖ 支撑
❖ 分隔
2.楼板的设计要求
①坚固要求 强度、刚度
②隔声要求
空气声、撞击声（弹性面层、浮筑楼板、吊顶棚）
③热工和防火要求
④考虑各种设备管线的走向
⑤经济要求
第三章楼地层
2
3.1.2 楼地层的基本组成
第三章楼地层
32
第三章楼地层
33
Tobacco Factory, Bologna, 1952
第三章楼地层
34
❖ 密肋楼板waffle-3 第三章楼地层
35
❖ 密肋楼板waffle-1 第三章楼地层
36
❖ 密肋楼板waffle-2 第三章楼地层
37
3.2.2.4 无梁楼盖（书P170图7-11）
9
江苏南京明灵谷寺 无梁殿内景
第三章楼地层
10
3.钢筋混凝土楼板
第三章楼地层
11
4.压型钢板组合楼板 ❖ 组成：
型钢梁 压型钢板 混凝土 ❖ 特点： 强度高、施工方便、自重轻， 防火性能差、造价高
第三章楼地层
12
第三章楼地层
13
第三章楼地层
14
3.2 钢筋混凝土楼板构造
根据施工方法不同分类：（3类）
❖ 建筑地面 ——应包括建筑物底层地面和楼层地面，并包含室外散 水、明沟、踏步、台阶、坡道等。（《建筑地面工程及 验收规范》GB50209—95）
1. 面层 2. 结构层（垫层） 3. 顶棚：直接式顶棚（涂料、抹灰、贴面）、吊顶棚
《建筑地面设计规范》GB50037－96：
❖ 底层地面的基本构造层宜为面层、垫层和地基；
❖ 柱网：正方形或接近于正方形 常用柱网：6~8m，板厚150~200mm
❖ 柱帽：加强结点刚度、减小板跨。 ❖ 适用范围：荷载较大（≥5kN/m2）、空间规整的商场、仓库、
车库等
第三章楼地层
38
第三章楼地层
39
第三章楼地层
40
❖ Flat Slab Construction 平板结构
第三章楼地层
41
7、2、3 装配整体式楼盖
1.密肋填充块楼盖
2.叠合式楼盖
第三章楼地层
24
第三章楼地层
25
第三章楼地层
26
❖ 肋梁结构
第三章楼地层
肋梁结构
27
• 某仓库，单层，平面尺寸15m×48m，四周为砌块墙（非承重墙）（墙 厚200mm）。采用整体式普通钢筋混凝土单向板框架结构 1. 试布置柱网，画出楼盖结构平面布置（注明板、次梁、主梁、柱的 位置；梁用单虚线表示即可）草图； 2. 绘出（1—1、2—2 、3—3 ）的建筑剖面示意图（标明板、次梁、主 梁、柱）
荷载——板——次梁——主梁——墙（柱）——基础
2.楼板
（1）按受力特点和支承情况分类
单向板：l 2 ＞ 2l 1 板跨尺寸一般不大于3m 双向板：l 2 ＜ 2l 1 板跨尺寸一般不大于5m （2）布置原则
❖ 承重结构宜做到上下对齐，以利于结构传力直接，受 力合理。
❖ 板上不宜布置较大的集中荷载，自重较大的隔墙和重 大设备宜布置在梁上，梁应避免支承在门窗洞口上。
也可以作为面层的弹性基层；
③找平层：在垫层上、楼板层上或填充层（轻质、松散材料） 上起整平、找坡或加强作用的构造层；
④隔离层：防止建筑地面上各种液体或地下水、潮气透过地面 的构造层，
仅防止地下潮气透过地面时可称为防潮层；
⑤填充层：在建筑地面上起隔声、保温、找坡或敷设管线等作
用的构造层；
第三章楼地层
5
❖ 特性： 不宜任意打洞 支承端的两端孔洞填塞 不允许三边支承
第三章楼地层
20
3.2.2 现浇整体式钢筋混凝土楼板
3.2.2.1 板式楼板
❖ 传力过程：荷载——楼板——墙体——基础 ❖ 适用范围：跨度小的房间或走廊
第三章楼地层
21
3.2.2.2 现浇肋梁楼板（梁板式）
1.肋梁式楼板组成
板、次梁、主梁
第三章楼地层
28
3.2.2.3 井式楼盖 （书P167图7-5）
——肋梁楼盖的一种 特例,板为双向板,梁 不分主次,各向基本同 性。
❖ 适用范围：长短边之 比小于1.5的矩形平面 大空间楼盖
第三章楼地层
29
第三章楼地层
30
Town Hall， Windsor
第三章楼地层
31
达拉斯航空港终点站大楼
❖ 楼层地面的基本构造层宜为面层、楼板（结构层）、顶棚。
❖ 当底层地面和楼层地面的基本构造层不能满足使用或构造要求时，
可增设结合层、隔离层、填第三充章层楼地、层找平层等其它构造层。
3
第三章楼地层
4
❖建筑地面应由下列各构造层组成：
①面 层：建筑地面直接承受各种物理和化学作用的表面层；
②结合层：面层与其下面构造层之间的连接层，
第三章楼地层
17
2.槽形板 ❖ 尺寸：跨长2.7~6m ❖ 适用范围：
板跨≥2700mm 有开洞要求 ❖ 特性： 减轻自重、节省材料、便 于开洞，隔声果差❖ 正置：板底不平整
❖ 倒置：槽内可填放保温、 隔声材料
第三章楼地层
18
第三章楼地层
19
3.空心板 （一般均为预应力板）
❖ 尺寸： 板跨：2.7~7.2m 板厚：120~240 圆孔直径：50~75
