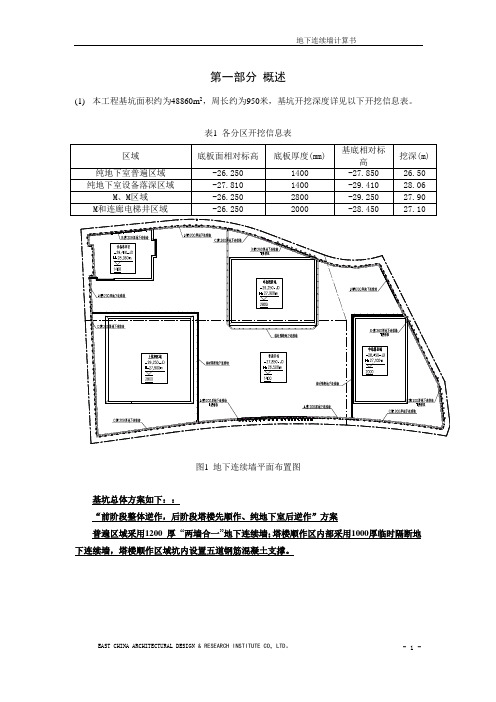

地下连续墙设计计算书深基坑课程设计一、工程概况本工程是一座深基坑工程，位于城市中心区域，占地面积约2000平方米，深度约30米。
工程主要包括基坑支护和地下连续墙结构设计。
二、工程地质条件该地区地质条件复杂，主要由泥岩、砂岩、砾岩等岩石组成。
地下水位较高，需要采取相应的措施进行处理。
三、支护方案选型根据地质条件和工程要求，我们选择了混凝土桩和钢支撑作为基坑支护方案。
同时，为了减小对周围环境的影响，我们还采用了垂直排水井和水平排水井等技术手段。
四、地下连续墙结构设计1.确定荷载，计算土压力：我们首先计算了○1○2○3○4○5○6层土的平均重度γ，平均粘聚力c，平均内摩檫角φ，并根据这些参数计算出地下连续墙的嵌固深度。
2.主动土压力与水土总压力计算：在计算主动土压力和水土总压力时，我们考虑了地下水位的影响，并采用了有限元分析方法进行计算。
最终，我们得到了合理的支护结构设计方案。
2.地下连续墙稳定性验算2.1 抗隆起稳定性验算在地下连续墙的设计中，抗隆起稳定性是非常重要的一项指标。
通过对地下连续墙的稳定性进行验算，可以保证其在使用过程中的稳定性和安全性。
2.2 基坑的抗渗流稳定性验算除了抗隆起稳定性外，地下连续墙的抗渗流稳定性也是需要进行验算的。
在地下连续墙的设计中，需要考虑地下水的渗透和压力对墙体的影响，以保证墙体的稳定性和安全性。
3.地下连续墙静力计算3.1 山肩邦男法在地下连续墙的静力计算中，山肩邦男法是一种常用的计算方法。
该方法通过对地下连续墙的受力分析，计算出墙体的承载力和变形情况，以保证墙体的稳定性和安全性。
3.2 开挖计算在地下连续墙的设计中，需要进行开挖计算，以确定开挖深度和墙体的尺寸。
开挖计算需要考虑地下水位、土壤的力学性质和墙体的受力情况等因素，以保证墙体的稳定性和安全性。
4.地下连续墙配筋4.1 配筋计算在地下连续墙的设计中，配筋计算是非常重要的一项工作。
配筋计算需要考虑墙体的受力情况和墙体材料的力学性质等因素，以确定墙体的钢筋配筋方案，保证墙体的稳定性和安全性。
本文介绍了XXX住院大楼的工程概况和地质条件，并探讨了三种支护方案的选型问题。
一、工程概况XXX住院大楼位于钦州市安州大道与南珠东大街交叉路口东南侧，总用地净面积为.98㎡，使用面积为.73㎡，地上总建筑面积为.94㎡，地下总建筑面积为7857.64㎡，总建筑基底面积为3815.92㎡。
该项目为一栋楼高22～23F的住院大楼，下设两层地下室，详细尺寸及布局见总平面图和建筑物和勘探点平面位置图。
由于未确定建筑的荷载、上部结构及室内整平标高，以及基础类型，因此需要进行岩土工程详细勘察工作。
二、地质条件拟建工程场地位于钦州市安州大道与南珠东大街交叉路口东南侧，北临南珠东大街，西侧为安州大道，南面为已建的XXX门诊、办公楼。
场地经过填土整平，原有较多旧建筑物，部分已经拆除，现况场地总体地形平坦，相对高差不大，约1.21m。
场地地貌上属于低丘缓坡地貌。
在钻探深度范围内揭露的地层有素填土①、第四系（Q3）洪冲积粘土②、粗砂③、粉砂④；下伏基岩为侏罗系中统（J2）的强风化砂岩⑤和中风化砂岩⑥。
各层土的物理力学性质如下：表格：各种土的力学参数三、支护方案选型在工程建设过程中，需要采取适当的支护措施，以保证工程的安全和稳定。
本文提出了三种支护方案，包括钢支撑、预制桩和悬挂墙体。
在选择支护方案时，需要考虑多种因素，如工程地质条件、施工工艺、经济性等。
因此，需要综合考虑各种因素，选择最为合适的支护方案。
拟建工程场地位于钦州市安州大道与南珠东大街交叉路口东南侧，北临南珠东大街，西侧为安州大道，南面为已建的XXX门诊、办公楼。
场地几年前经过填土整平，部分旧建筑物已拆除，现场地总体地形平坦，相对高差约1.21m，地貌属于低丘缓坡地貌。
在考虑施工对周围的振动和沉降的影响时，该工程需要进入强分化岩层，因此深基坑支护结构的设计至关重要。
最佳的支护方案是选择内支撑的地下连续墙围护。
地下连续墙工艺具有刚度大、整体性好、适用于各种地质条件、减少施工对环境的影响、可进行逆筑法施工等优点。
在地下连续墙结构设计中，首先需要确定荷载，计算土压力。
考虑地表超载q为10KN/M，地下水距地面3.3米，用水土分算法计算主动土压力和水压力。
其次，需要计算地下连续墙的嵌固深度。
根据经验公式法，嵌固深度的计算公式为D1=H-H0.04-0.542H[0.08(δ)+2.33+0.γH'-0.051γc(tanφ)]，其中D为墙体嵌固深度，H为基坑开挖深度，H'为地下水位以下的深度，δ为容许变形量，根据《建筑基坑工程技术规范》有δ=0.1H/100.根据计算，该工程的嵌固深度为10.47m。
10 + 21.36×3.3 + 11.36×10.5)tan2(45-3.8/2) - 2×27×tan(45-3.8/2) = 156kN/m2pwγwh210×10.5 = 105kN/m2p = papw261kN/m2根据计算，主动土压力和水土总压力在不同深度下的数值已经得出。
在实际工程中，需要根据这些数据来设计和选择合适的支护结构。
同时，需要注意施工过程中的安全措施，以确保工人的人身安全和工程的顺利进行。
2.地下连续墙稳定性验算2.1 抗隆起稳定性验算为了同时考虑地基的承载力和土体的抗剪强度，采用普朗特尔地基承载力公式进行验算。
验算公式为：$K_L=\frac{\gamma(H+D)+q}{2DN_q+cN_c}$，其中$\gamma_1$为坑外地表至墙底，各土层天然重度的加权平均值，$\gamma_2$为坑内开挖面以下至墙底，各土层天然重度的加权平均值，$N_q$、$N_c$为地基极限承载力的计算系数，$K_L$为抗隆起稳定安全系数。
验算结果表明，地下连续墙埋深$D=4.5m$满足要求。
2.2 抗渗流稳定性验算为了抵抗渗透压力，需要计算土体水肿重量$W$和全部渗流压力$J$。
根据试验结果，流砂发生的范围$B$首先发生在离坑壁大约等于挡墙插入深度一半范围内，即$B\approx D/2$。
若满足$W>J$的条件，则管涌就不会发生。
抗管涌的安全系数$K_s$一般取$K_s\geq 1.5$。
地下连续墙作为深基坑开挖的挡土结构，其受力情况随着开挖和支撑的设置而逐步变化。
传统的荷载结构法不能反映这一变化，因此山肩邦男等提出了修正荷载结构法。
该方法假定土压力已知，并引入了一些简化假设，如下道横支撑设置后，上道横支撑的轴力不变，下道横支撑支点以上的墙体仍保持原位置等。
在此基础上，山肩邦男法分成三个区域进行计算，即第k道横支撑到开挖面的区域、开挖面以下的塑性区域和弹性区域。
通过建立弹性微分方程式，并根据边界条件及连续条件，可以得出第k道横支撑轴力的计算公式及其变位和内力公式，该方法称为山肩邦男的精确解。
为简化计算，山肩邦男又提出了近似解法，其中地下连续墙作为底端自由的有限长梁，在粘土地层中采用线性分布的被动土压力。
开挖面以下地下连续墙假设为一个铰点，忽略铰以下挡土结构对铰以上挡土结构的剪力传递。
由地下连续墙前后所有水平作用力合力为零的平衡条件，可推导出计算Nk及xm的公式。
根据静力平衡条件，可得：k11212112N k XXX kxm XXX ok wx mvxm XXX i XXX okxmXXXm2222其中，各符号的意义见图5山肩邦男法近似解法的计算简图。
为求解支撑轴力Nk需先求得墙前被动土压力Pp计算公式为：Ppx tan2(45)2ctan(45)根据计算公式，可得到w和v的值，进而求解出xm的值。
最后，代入支撑轴力计算公式，即可得到支撑轴力Nk的值。
本文为地下连续墙的配筋计算，首先给出了墙体弯矩的计算公式和结果，然后分别对开挖侧和迎土侧的配筋进行了计算。
在开挖侧的配筋计算中，根据公式计算出了受弯杆件强度设计安全系数K和αs的值，并查表得出γs的值，最终计算出了实配直径为32的HRB335钢筋9根，配筋率为1.05%。
而在迎土侧的配筋计算中，同样根据公式计算出了αs的值，并查表得出γs的值，最终计算出了实配直径为18的HRB335钢筋6根，配筋率为0.35%。
需要注意的是，文章中存在明显的格式错误和段落缺失，需要进行修正和补充。
同时，对于公式的表述也可以进行更加简明扼要的改写，以提高文章的可读性和易懂性。
本文介绍了一项深基坑的课程设计，涉及到配筋和截面承载力计算等方面。
首先，根据实际情况，计算了钢筋的配筋率，并确定了水平配筋的数量。
其次，根据规范计算了混凝土受压区高度和截面承载力，并检查了构件是否符合规定。
最后，列出了参考文献。
参考文献：1.建筑基坑支护技术规程（120-99），XXX，XXX，1999.2.建筑桩基技术规范（94-94），XXX，XXX，1994.3.建筑地基基础设计规范（GBJ-2002），XXX，XXX，2002.。
