【建筑构造课件】楼地层

【建筑构造课件】楼地层

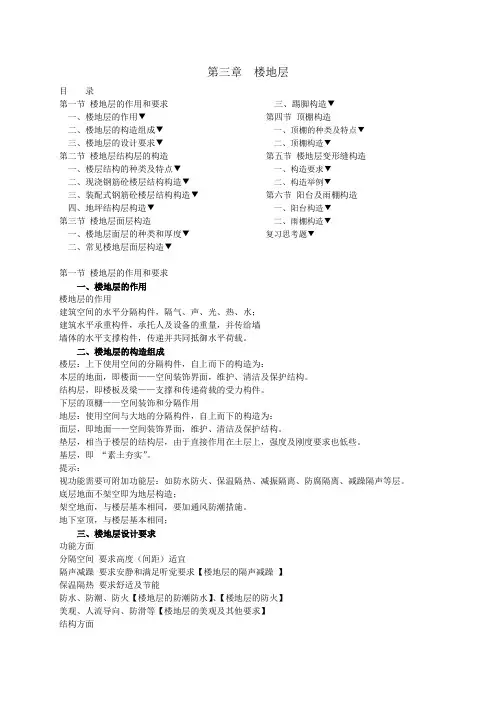

第三章楼地层目录第一节楼地层的作用和要求一、楼地层的作用▼二、楼地层的构造组成▼三、楼地层的设计要求▼第二节楼地层结构层的构造一、楼层结构的种类及特点▼二、现浇钢筋砼楼层结构构造▼三、装配式钢筋砼楼层结构构造▼四、地坪结构层构造▼第三节楼地层面层构造一、楼地层面层的种类和厚度▼二、常见楼地层面层构造▼三、踢脚构造▼第四节顶棚构造一、顶棚的种类及特点▼二、顶棚构造▼第五节楼地层变形缝构造一、构造要求▼二、构造举例▼第六节阳台及雨棚构造一、阳台构造▼二、雨棚构造▼复习思考题▼第一节楼地层的作用和要求一、楼地层的作用楼地层的作用建筑空间的水平分隔构件，隔气、声、光、热、水；建筑水平承重构件，承托人及设备的重量，并传给墙墙体的水平支撑构件，传递并共同抵御水平荷载。

二、楼地层的构造组成楼层：上下使用空间的分隔构件，自上而下的构造为：本层的地面，即楼面——空间装饰界面，维护、清洁及保护结构。

结构层，即楼板及梁——支撑和传递荷载的受力构件。

下层的顶棚——空间装饰和分隔作用地层：使用空间与大地的分隔构件，自上而下的构造为：面层，即地面——空间装饰界面，维护、清洁及保护结构。

垫层，相当于楼层的结构层，由于直接作用在土层上，强度及刚度要求也低些。

基层，即“素土夯实”。

提示：视功能需要可附加功能层：如防水防火、保温隔热、减振隔离、防腐隔离、减躁隔声等层。

底层地面不架空即为地层构造；架空地面，与楼层基本相同，要加通风防潮措施。

地下室顶，与楼层基本相同；三、楼地层设计要求功能方面分隔空间要求高度（间距）适宜隔声减躁要求安静和满足听觉要求【楼地层的隔声减躁】保温隔热要求舒适及节能防水、防潮、防火【楼地层的防潮防水】、【楼地层的防火】美观、人流导向、防滑等【楼地层的美观及其他要求】结构方面结构布置【楼层结构概念、楼地层的结构布置】强度及刚度【楼地层的强度和刚度】经济及耐久方面【楼地层经济及耐久性要求】▲楼地层的隔声减噪隔声和减噪隔声是隔绝房间外部的噪声；减噪是减少房间内的噪声，包括减少外部的声音传入和内部的声音发生。

楼地层构造PPT

楼地层构造PPT

续表
类 别 名称 简图
构造
地面 楼面
彩色 石英 塑料 板地 面 卷 材 类
（1） 1.6~3.2mm厚彩色石英塑料板，用专 用胶粘剂粘贴； （2） 20mm厚1∶2 5水泥砂浆压实抹光 ； （3）水泥砂浆一道（内掺建筑胶）； （4）60mm厚C15混凝 土垫层 （5）0.2mm厚浮铺塑 料薄膜一层 （6）素土夯实 (4)现浇钢筋混凝 土楼板或预制楼 板上的现浇叠合 层 彩色石英塑 料板地板适 用于住宅、 办公室、商 场、学校、 轻工厂房、 实验室、健 身房等场所
垫
层：是地坪层的承重层。它必须有足够的强度和刚度， 以承受面层的荷载并将其均匀地传给垫层下面的土层。
基
层：垫层下面的支承土层。它也必须有足够的强度和刚
度，以承受垫层传下来的荷载。
附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用 的构造层。
二 .楼地层的设计要求
(一). 强度和刚度 楼层和地层只有具有足够的强度，才能承受荷载，保 证其安全使用；具有足够的刚度，才能保证构件不致产 生较大的变形，保证其正常使用。 (二).隔声 为了避免上下层之间互相影响，要求楼地面应具有一 定的隔绝噪音能力，常用的隔音措施有：铺设地毯、橡 胶等柔性材料；在面层和楼板之间加填充层；在楼板下 设吊顶。
三 .楼板的类型
楼板层按其结构层所用材料的不同，可分为钢筋混凝 土楼板、压型钢板与混凝土组合楼板、木楼板等多种 形式。 (一).钢筋混凝土楼板 钢筋混凝土楼板是目前在我国使用最广泛的楼板，具 有承载能力大、刚度好的优点。按其施工方式不同， 可分为现浇式、装配式和装配整体式三种类型。
(二).压型钢板与混凝土组合楼板 在钢结构中，通常采用这种楼板，它以压型钢板为底衬 模，再在模上浇注钢筋混凝土形成一种组合楼板，这种 楼板造价相对较高。 (三).木楼板 这种楼板现在使用较少，它具有自重轻、构造简单，施 工方便的优点，但耐火、防水性能都比较差，这样就限 制了它的使用。

房屋建筑学楼地层构造 ppt课件

房屋建筑学楼地层构造 ppt课件
这种楼板主要由楼面层、组合板（包括现 浇混凝土与钢衬板）及钢梁等几部分组成。适 用于大空间，高层民用建筑及大跨工业厂房等
特点是 ：强度高，刚度大，耐久性好，且自重轻， 压型钢板起到了永久性模板和受拉钢筋的双重 作用，同时又是施工的台板，简化了施工程序， 加快了施工进度。 另外，还可利用压型钢板肋间的空间敷设 电力管线或通风管道。 但是其耐火性和耐腐蚀的性能不如钢筋混 凝土楼板，且用钢量大，造价高。
根据使用要求和构造做法的不同，楼 板层有时还需设置找平层、结合层、防水 层、隔声层、隔热层等附加构造层。
图13.1 楼板层的组成
楼板层的基本组成
（1）面层：
又称楼面或地面，其作用是保护楼板并传递荷载， 对室内有重要的清洁及装饰作用。
（2）结构层：
是承重部分，一般包括梁和板。主要功能是承受楼 板层上的全部荷载，并将这些荷载传递给墙或柱，同时 还对墙身起水平支撑作用，加强房屋的整体刚度。
（3）便于在楼板层中敷设各种管线； （4）满足建筑经济的要求； （5）尽量为建筑工业化创造条件，提高建
筑质量和加快施工进度。
隔声构造
弹性面层
吊天棚
浮筑式
13.2 钢筋混凝土楼板
钢筋混凝土楼板，具有强度高、刚度好、不 燃烧、耐久性好、有利于工业化生产等优点， 是为建筑物广泛采用的一种楼板形式。
（3）顶棚：
又称天花，除美观要求外，常安装灯具。
（4）附加层：
可根据构造和使用要求设置结合层、找平层、防水 层、保温、隔热层、隔声层、管道敷设层等不同构造层 次。
13.1. 2楼板层的类型及选用
13.1. 2楼板层的类型及选用
类型
①木楼板
②钢筋 混凝土楼板
选用
自重轻、保温性能好、舒适、有弹性。 但易燃、易腐蚀、耐久性差，特别是 需耗用大量木材。越来越少采用。

第3章 楼地层 建筑构造(上册)(共38张PPT)

第3章 楼地层 建筑构造(上册)(共38张PPT)
渡空
间，为人们提供户外活动的场所。阳台的设置对建筑 物
的外部形象也起着重要的作用。 阳台按使用要求不同可分为生活阳台和效劳阳台。 根据阳台与建筑物外墙的关系，可分为挑(凸)阳台、
凹 阳台(回廊)和半挑半凹阳台。按阳台在外墙上所
处的位
阳台的结构及构造设计应满足以下要求：
平安、巩固
阳台挑出长度应满足结构抗倾覆的要求，以保证 结构平安。阳台栏杆构造应巩固、耐久，并给人 们以足够的平安感，栏杆高度一般不应低于l.1m。
顶部加宽
〔2〕栏杆〔挡水带〕与阳台板的连接
预埋铁件焊接
榫接坐浆
插筋连接
〔3〕栏板的拼接
直接拼接法：预埋铁件焊接
立柱拼接法：预埋铁件焊接
〔4〕栏杆与墙的连接
342 雨棚
雨棚梁面必须高出板面至少1砖，防止雨水渗入室内 板外缘常作加高处理，板面排水组织、立面造型
板它的们最 有小整厚体度性不强小和于模板15利0m用m率且高不等小特于点板。跨的 在素处土理 夯挑实梁层与：板是的地关坪系的上基有层几，种也方称式地：基。
3.2 钢筋混凝土楼板
根据钢筋混凝土楼板的施工方法不同可分为现浇式、 装配式和装配整体式三种。 装配式钢筋混凝土楼板
装配式钢筋混凝土楼板是把楼板分成假设干构件，在 工厂或预制厂预先制作好，然后在施工现场进行安装。 预制板的长度一般与房屋的开间或进深一致，为3M的倍 数；板的宽度一般为1M的倍数；板的截面尺寸须经结构 计算确定。
20～30m，梁截面高度不小于梁跨的1/15,宽度为梁高的
1/4~1/2，且不少于120mm。井式楼板可与墙体正交放置 或斜交放置。由于井式楼板可以用于较大的无柱空间， 而且楼板底部的井格整齐划一，很有韵律，稍加处理就

楼地层构造PPT

楼地层构造PPT

4.压型钢板混凝土组合板：以压型钢板为底衬板，在上面 浇筑混凝土，不用模板，施工较为方便，如图4-6所示。
图4-3钢筋混凝土梁板式
图4-4井式楼板
图4-5无梁楼板 （a）无梁楼板透视（b）柱帽形式
图4-6压型钢板混凝土组合楼板
5.现浇空心楼板：在楼面或屋面部位支模，将成孔管永久 置于混凝土中整体浇注而成，钢筋混凝土现浇空心楼板是 继预制空心楼板之后出现的新型楼板结构，具有截面刚度 大、自重轻、造价低、隔热隔声等优点，非常适合大柱网、 大开间的楼、屋面结构，如图4-7所示。
(三).防火 为了保证在火灾发生时，在一定的时间内楼板不发生 塌陷，要求楼板采用具有一定耐火能力的材料。 (四).防水和防潮 为了防止卫生间、盥洗室和厨房等有水房间水的渗漏， 都应进行防潮防水处理。 (五).保温和隔热 有的房间有恒温、恒湿的要求，那就要在楼板层中设 置保温层。 (六).敷设管线 为了保证室内空间更加灵活，有的管道和线路将借助 楼板来铺设的。
图4-7 现浇空心楼板
(二). 现浇钢筋混凝土楼板结构构造
1.当现浇板的受力钢筋与梁平行时，应沿梁的度方 向配置间距不大于200mm且与梁垂直的的上部构造钢筋， 其直径不宜小于8mm。该构造钢筋伸入板内的长度从梁 边算起不宜小于板跨度的四分之一，如图4-8所示。 2.对与支承结构整体浇筑或嵌固在承重墙内的现浇混 凝土板，应沿支承周边配置上部构造钢筋，其直径不 宜小于8mm，间距不大于200mm，并应符合下列规定：
2.梁板式楼板：由板、次梁、主梁组成，板支承在次梁上， 次梁支承在主梁上，主梁支承在墙或柱上，如图4-3所示。 当房间的形状近似方形，跨度在10m左右时，常沿两个方 向交叉布置等距离、等截面梁，形成井式楼板，如图4-4 所示。 3.无梁楼板：不设梁，板直接支承在柱上，分为有柱帽 和无柱帽两种。楼面荷载较小时，可采用无柱帽式的无梁 楼板；荷载较大时，采用有柱帽式的无梁楼板，如图4-5 所示。

房屋建筑构造课件第4章楼地层

房屋建筑构造课件第4章楼地层
房屋建筑构造
第3版
第四章 第章 楼 地 层
目录
Contents
1 楼板层的组成及设计要求
2 楼 板 的1 类 型 与 构 造
3 地坪与楼地面构造
知识目标：
1. 熟 悉 楼 板 层 的 构 造 组 成、 类 型 及 设 计 要 求。 2. 掌 握 常 见 楼 板 的 类 型 、构 造 与 适 用 范 围。 3. 熟 悉 常 见 地 坪 层 、楼 地 面 的 构 造 及 适 用 范 围。 4. 了 解 顶 棚 的 分 类 并 熟 悉 各 类 型 的 构 造。
（2）结 构 层 结 构 层 是 楼 板 层 的 承 重 部分， 由 梁、板 等 承 重 构 件 组 成，简 称 楼 板 。楼 板 承 受 楼 板 层 的 全 部 荷 载 并 将 其 传 给 墙 或 柱，应 具 有 足 够 的 强 度、刚 度和耐久性。
1 楼板层的组成及设计要求
（3）顶 棚 顶 棚 位 于 楼 板 最 下 表 面，也 是 室 内 空 间 上 部 的 装 修 层，俗 称 天 花 板 。 顶 棚主 要 起 保 护 结 构 层 和 装 饰 等 作 用 。
（4）功 能 层 有 时 根 据 对 楼 板 层 的 具 体 功 能 要 求 还 应 设 置 功 能 层 （ 即 附 加 层 ），如 保 温 层、隔 热 层、 防 水 层、防 潮 层、防 腐 层、隔 声 层 等。它 们 位 于 面 层 与 结 构 层 或 结 构 层 与 顶 棚 层 之 间。
1 楼板层的组成及设计要求
2 楼板的类型与构造
二、现浇钢筋混凝土楼板
现 浇 钢 筋 混 凝 土 楼 板 是 经 现 场 支 设 模 板、绑 扎 钢 筋、浇 灌 并 振 捣 混 凝 土、 养 护 等 施 工 工序 而 制 成 的 楼 板，具 有 整 体 性 好、抗 震 性 强、防 水 抗 渗 性 好，适 应 各 种 建 筑 平 面 形 状 等 优点，但 仍 存 在 模 板 用 量 多，现 场 湿 作 业 量 大， 施 工 受 季 节 影 响 等 不 足。目 前 在 施 工 中 采 用 大规 格 模 板，组 织 好 施 工 流 水 作 业 等 方 法 逐 步 改 善 了 其 不 足 之 处， 所 以 被 广 泛 采 用。

楼地层构造讲解教案 共66页PPT资料


块材类地面是指用各种预制的铺地用砖或板材 所做的地面，如铺砖地面、缸砖地面、地面砖地面、 陶瓷锦砖地面、石板地面、塑料板地面等。这类地 面的垫层可以是刚性的也可以是非刚性的，主要依 据面层材料而定。为使面层铺设平整、黏结牢固， 垫层与面层之间需要做结合层，大多数面层可以用 水泥砂浆做结合层；对于混凝土板、黏土砖等厚重 面层，可以用砂或细炉渣做结合层；塑料板则需要 用黏合剂。
学习任务
任务11 设计卫生间顶棚构造
试设计某高校教学楼的卫生间顶棚构造。绘制卫生间顶棚平面 （图案）设计图和构造详图。比例自定。
要求： （1）线型选择与图面表达正确，文字用仿宋字书写，用铅笔
等工具作图。 （2）设计方案符合卫生间的功能需求，选用的材料应环保、
光洁、防水、防潮。
学习任务
任务12 绘制阳台构造
2.缸砖、地面砖及陶瓷锦砖地面
4.2 地面构造
4.2.2 块材类地面
3.石板地面
石板包括天然石板和人造石板。 常用的天然石板指大理石板和花 岗石板，它们质地坚硬、色泽丰 富艳丽，属高档地面装饰材料， 但造价较高。人造石板有预制水 磨石板、人造大理石板等。石板 地面一般多用于高级宾馆、会堂、 公共建筑的大厅等处。其做法为： 先在基层上刷素水泥浆一道，用 30 mm厚1∶3干硬性水泥砂浆 找平；然后在面上撒2 mm厚素 水泥（洒适量清水），粘贴石板； 最后用素水泥浆擦缝。
水泥砂浆地面
4.2 地面构造
2.水磨石地面
水磨石地面质地美观、表面 光洁、不起尘、易清洁，具有 很好的耐久性、耐油耐碱、防 火防水的优点，通常用于公共 建筑门厅、走道、主要房间的 地面。
4.2.1 现浇地面构造
4.2 地面构造
4.2.1 现浇地面构造

《房屋建筑学》ppt讲义(高教) 第9章 楼地层构造

双向板时：板厚为80—160mm，一般为板跨的 1/40-1/35。
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.

楼地层 PPT课件


（三）无梁楼板 定义： 当楼板不设梁，直接将等厚的楼板支承在墙和 柱子上，形成无梁楼板。 特点： 柱网布置为正方形或矩形，柱距以6m为经济； 为增加柱子支承面积，在柱顶设柱帽或托板； 板跨较大、厚度较厚，一般不小于120mm； 顶棚平整，净空高度较大，有利于采光通风， 卫生条件好，且施工简便，一般适用于商店、书 库、仓库等荷载较大的建筑。
构件截面高度 （h) 1/3 ～1/2 b 1/3 ～1/2 b 1/30 ～1/40L 1/40 ～1/50L
• 单向板肋梁楼盖中主次梁的布置，不仅与平 面形式有关，还与采光效果有关。 效果不好 效果好
次梁与窗口光线垂直布置
次梁与窗口光线平行布置
单向板的混凝土用量占整个肋梁楼板混 凝土用量的50％—70％，因此板应取 薄些，通常板跨不大于3m，其经济跨 度为1.7m—2.5m，板厚为70mm—100mm。
基本概念
第三节 顶棚构造
教学内容
第四节 地平层与地面构造 第五节 阳台与雨蓬
重点关注
教学诊所
学习目的
基本概念
1、楼地层的构造组成； 2、现浇钢筋混凝土楼板的类 型及适用范围。
教学内容
重点关注
教学诊所
第一节 楼地层的构造组成及设计要求
楼地层是楼层与地坪层的总称。 一、楼地层的构造组成
•楼地层包括楼板层和地坪。 是分隔建筑空 间的水平承重构件。它一方面承受着楼板层 上的全部活荷载和恒荷载，并把这些荷载有 序的传给墙或柱；另一方面对墙体起着水平 支撑作用，以减少风力和水平地震作用产生 的水平力对墙体的影响，加强建筑物的整体 刚度；此外，还应具备一定的隔声、防火、 防潮等能力。
特点： 整体性好、防水好、可塑性强；利于抗震， 便于穿过管道；能够适用于各种平面形状的房间。 类型：

第7章 楼地层的构造1(共57张PPT)


二、楼地层的类型 根据主要承重结构的材料的不同，楼板层可分为钢 筋砼楼板、压型钢板式楼板、木楼板以及砖拱 楼板层。
地坪层的类型有空铺类、实铺类地坪。 空铺类地坪层是先在夯实的地基上砌筑地垅墙，再 在地垅墙上搭钢筋砼薄板或木地板。
实铺类地坪层一般是在夯实地基上直接做三合土
或素砼的垫层，可做一层或两层，根据功能需 要还可增加一些附加层。
槽形板两端用端肋封闭，当板长到达6m时， 需在板的中部每隔600~1500mm增设横肋一道 。
〔4〕T形板
T形板有单T板和双T板之分，是一种梁板合一的构件 ，体型简洁、受力明确，具有比槽形板更大的跨度 ，但在一般民用建筑中应用不多。
由于装配式楼板层存在接缝多、整体性不好、抗震 性能差、施工质量不能保证等问题，目前国家在民 用建筑工程中推选现浇钢筋砼楼板层的作法。
侧缝一般有V、U形缝和凹槽缝三种形式。缝
楼板层类型
§7.1.2 楼地层的组成
一、楼板层的组成：
〔1〕面层
又称楼面或地面。起着保护楼板结构层和装饰的作 用。面层还可分为饰面层和垫层。 〔2〕结构层
是楼板层的承重局部，将作用于其上的全部荷载 传递给承重墙或柱，并对墙身起水平支撑作用。 帮助墙身抵抗和传递由风或地震等所产生的水平 力，增强建筑的整体刚度。是楼板层中的核心层 。
〔1〕面层
与楼板层的面层相同。
〔2〕垫层
地坪层中起承重作用主要构造层。垫层通常 采用三合土、素砼、毛石砼等材料。
〔3〕基层
直接支承垫层的土壤，也可称地基。一般采 用素土夯实做法。
〔4〕附加层 与楼板层一样，对有特殊要求的地层也增加一 些特殊附加的构造层次，以满足使用功能要求 。如防潮层、防水层、保温层等。

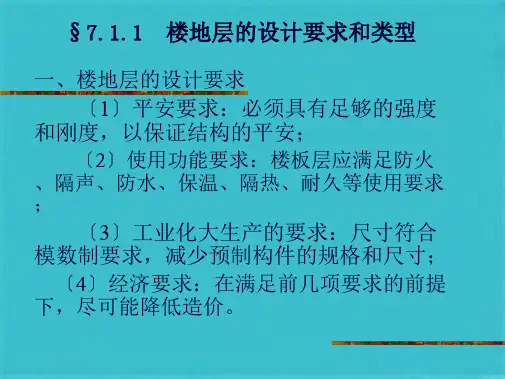

〔3〕工业化大生产的要求：尺寸符合模数制要求，减少预制构件的规格和尺寸； 1 楼地层的设计要求和类型 双层孔格式支承方式跨度可达4米。 叠合楼板跨度一般为4~6m，最大可达9m，以5. 〔2〕使用功能要求：楼板层应满足防火、隔声、防水、保温、隔热、耐久等使用要求； 为增强建筑物的整体刚度，对楼板与墙体之间、楼板与楼板之间常用锚固钢筋予以锚固。 组合楼板受正弯矩局部不需配置受力钢筋，仅需局部构造钢筋即可。 当房间或柱距尺寸较大时，要设置梁作为板的中间支点来减小板的跨度，以免板厚过大。 起着保护楼板结构层和装饰的作用。 直接支承垫层的土壤，也可称地基。 双层孔格式组合楼板构造 当板的长边与短边之比大于或等于2时，由于作用于板上的荷载主要是沿板的短向传递的，此时板的两个短边起的作用很小，因此称为单向板； 板面现浇砼叠合层，所有楼板层中的管线事先埋在叠合层内。 主要用以保护楼板、安装灯具、遮掩各种水平管线设备以及装修室内。 且使压在边肋上的墙体因受局部承压影响而削弱墙体承载能力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.防火要求
建筑物各构件均应按建筑物的耐火等级进行防 火设计，以保证火灾发生时在一定时间内不会因 楼板塌陷而给生命和财产带来损失。
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
4.防水、防潮要求
对于卫生间、盥洗室、厨房、学校的实验室、 医院的检验室等有水的房间，因其地面潮湿、易 积水，故都应进行防潮防水处理，以防水的渗漏 影响下层空间的正常使用或者渗入墙体，使结构 内部产生冷凝水，破坏墙体和内外饰面。
学习任务
任务11 设计卫生间顶棚构造
试设计某高校教学楼的卫生间顶棚构造。绘制卫生间顶棚平面 （图案）设计图和构造详图。比例自定。
要求： （1）线型选择与图面表达正确，文字用仿宋字书写，用铅笔
等工具作图。 （2）设计方案符合卫生间的功能需求，选用的材料应环保、
光洁、防水、防潮。
学习任务
任务12 绘制阳台构造
观察身边所熟悉的某建筑物阳台，如你所住宿舍楼的阳台。 试设计并绘制某住宅阳台的平面、立面、剖面图。阳台形式及 其细部构造应满足安全、耐久和美观的要求。比例自定。
要求： 线型选择与图面表达正确，文字用仿宋字书写，用铅笔等 工具作图。
4.1 楼底层的基础知识 4.1.1 楼板的类型
楼板的类型
4.1 楼底层的基础知识 4.1.2 楼板层的组成
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
5.管线敷设要求
由于现代建筑中的各种服务设施更加完善， 有更多的管道和线路将借楼板层来敷设。因此， 为保证室内平面布置更加灵活、空间使用更加完 整，在楼板层的设计中必须仔细考虑各种设备管 线的走向，以便于管线的敷设。
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
楼地层构造教 案
项目4
楼地层的认知与绘制
目录
学习目标 学习任务
4.1 楼地层的基础知识 4.2 地面构造 4.3 钢筋混凝土楼板构造 4.4 顶棚构造 4.5 阳台与雨板的构造； 掌握阳台与雨篷的结构及构造方法； 理解常见地面、楼地层的构造组成、类型及设计要求； 理解顶棚的构造特点。
水泥砂浆地面
4.2 地面构造
2.水磨石地面
水磨石地面质地美观、表面 光洁、不起尘、易清洁，具有 很好的耐久性、耐油耐碱、防 火防水的优点，通常用于公共 建筑门厅、走道、主要房间的 地面。
4.2.1 现浇地面构造
4.2 地面构造
4.2.1 现浇地面构造
水磨石地面
4.2 地面构造
4.2.2 块材类地面
6.经济要求
在多层房屋中楼板层和地坪层的造价占总造 价的20%～30%，因此，在进行结构选型、确定 构造方案时，应与建筑物的质量标准和房间使用 要求相适应，减少材料消耗，降低工程造价，满 足建筑经济的要求。
4.2 地面构造
4.2.1 现浇地面构造
1.水泥砂浆地面
水泥砂浆地面是在混凝土垫层或结构层上抹1∶2或 1∶2.5的厚度为15~20 mm的水泥砂浆作为面层。水泥 砂浆面层必须做在刚性垫层上，通常是在夯实的素土上 做60~80 mm厚的混凝土垫层。水泥砂浆地面构造简单、 坚固耐磨、防水防潮、造价低廉，但导热系数大，冬天 感觉阴冷，是一种广为采用的低档地面。
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
2.隔声要求
楼板层和地坪层应具有一定的隔声能力，可 避免上下层房间的相互影响。不同使用性质的房 间对隔声的要求不同，一般楼层的隔声量为 40~50 dB。
楼板主要是隔绝固体传声，如人的脚步、拖 动家具、敲击楼板等声音。
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
2.缸砖、地面砖及陶瓷锦砖地面
4.2 地面构造
4.2.2 块材类地面
3.石板地面
石板包括天然石板和人造石板。 常用的天然石板指大理石板和花 岗石板，它们质地坚硬、色泽丰 富艳丽，属高档地面装饰材料， 但造价较高。人造石板有预制水 磨石板、人造大理石板等。石板 地面一般多用于高级宾馆、会堂、 公共建筑的大厅等处。其做法为： 先在基层上刷素水泥浆一道，用 30 mm厚1∶3干硬性水泥砂浆 找平；然后在面上撒2 mm厚素 水泥（洒适量清水），粘贴石板； 最后用素水泥浆擦缝。
学习任务
任务10 设计教学楼地面构造
试设计某高校教学楼的教室地面与卫生间地面构造，绘 出其分层构造详图。
要求： （1）线型选择与图面表达正确，文字用仿宋字书写，用 铅笔等工具作图。 （2）教室地面的设计要求色彩、质地和图案均应符合教 室的功能性需求；选用的材料应环保、整洁、防滑、耐磨。 （3）卫生间地面的设计要求是防水、防潮、防滑、排水 通畅，同时标高要低于室内标高20 mm。
块材类地面是指用各种预制的铺地用砖或板材 所做的地面，如铺砖地面、缸砖地面、地面砖地面、 陶瓷锦砖地面、石板地面、塑料板地面等。这类地 面的垫层可以是刚性的也可以是非刚性的，主要依 据面层材料而定。为使面层铺设平整、黏结牢固， 垫层与面层之间需要做结合层，大多数面层可以用 水泥砂浆做结合层；对于混凝土板、黏土砖等厚重 面层，可以用砂或细炉渣做结合层；塑料板则需要 用黏合剂。
2.楼板层的组成
4.1 楼底层的基础知识 4.1.2 楼板层的组成
3.地坪层的组成
4.1 楼底层的基础知识 4.1.3 楼地层的设计要求
1.强度和刚度要求
强度要求是指楼板层应保证在自重和活荷载 的作用下安全可靠，不发生任何破坏。刚度要求 是指楼板层在一定荷载作用下不发生过大变形， 以保证正常使用。强度主要通过结构设计来满足； 刚度可通过结构规范限制楼板的最小厚度来保证。
能力目标
会绘制楼层结构布置图； 会绘制地面构造、顶棚构造、阳台构造图。
学习任务
任务9 绘制楼层结构布置图
试设计图1-1所示的某六层砖混结构单元式住宅的标准层 结构平面布置图及细部构造详图。适合使用预制钢筋混凝土 楼板的地方尽量使用，其余地方使用现浇钢筋混凝土楼板。 比例自定。
要求： 线型选择与图面表达正确，文字用仿宋字书写，用铅笔等 工具作图。
4.2 地面构造
1.铺砖地面
4.2.2 块材类地面
铺砖地面有黏土砖地面、水泥砖地面、 预制混凝土块地面等。因为这些砖厚度较 大，故可直接铺在素土夯实的地基上。为 了铺砌方便和易于找平，可用砂或细炉渣 做结合层。铺砖地面造价低廉，但不耐磨 损，吸水性大，仅用于要求不高的地面。
4.2 地面构造
4.2.2 块材类地面
