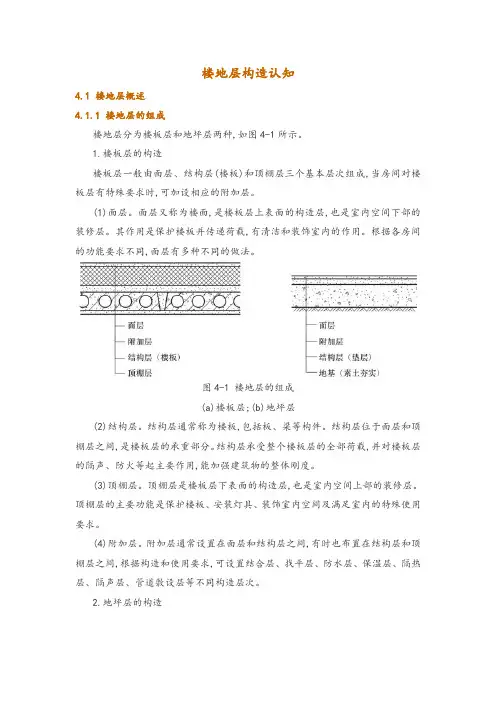

楼地层构造认知4.1 楼地层概述4.1.1 楼地层的组成楼地层分为楼板层和地坪层两种,如图4-1所示。

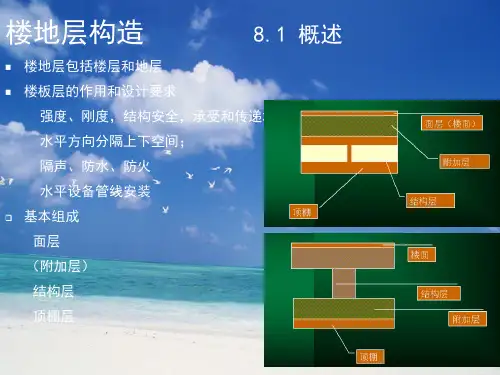

1.楼板层的构造楼板层一般由面层、结构层(楼板)和顶棚层三个基本层次组成,当房间对楼板层有特殊要求时,可加设相应的附加层。
(1)面层。
面层又称为楼面,是楼板层上表面的构造层,也是室内空间下部的装修层。
其作用是保护楼板并传递荷载,有清洁和装饰室内的作用。
根据各房间的功能要求不同,面层有多种不同的做法。
图4-1 楼地层的组成(a)楼板层;(b)地坪层(2)结构层。
结构层通常称为楼板,包括板、梁等构件。
结构层位于面层和顶棚层之间,是楼板层的承重部分。
结构层承受整个楼板层的全部荷载,并对楼板层的隔声、防火等起主要作用,能加强建筑物的整体刚度。
(3)顶棚层。
顶棚层是楼板层下表面的构造层,也是室内空间上部的装修层。
顶棚层的主要功能是保护楼板、安装灯具、装饰室内空间及满足室内的特殊使用要求。
(4)附加层。
附加层通常设置在面层和结构层之间,有时也布置在结构层和顶棚层之间,根据构造和使用要求,可设置结合层、找平层、防水层、保温层、隔热层、隔声层、管道敷设层等不同构造层次。
2.地坪层的构造实铺地坪层在建筑工程中的应用较广,一般由面层、垫层和基层三个基本层次组成。
为了满足更多的使用功能要求,可在地坪层中加设相应的附加层,如防水层、防潮层、隔声层、隔热层、管道敷设层等,这些附加层一般位于面层和垫层之间,如图4-2所示。
图4-2 实铺地坪层的构造(1)面层是地坪层的表面层,直接承受各种物理、化学作用,是人们日常生活直接接触的表面,应满足坚固、耐磨、平整、光洁、不起尘、易于清洗、防水、防火、有一定弹性等使用要求。
(2)垫层的作用是满足面层铺设所要求的刚度和平整度,有刚性垫层和非刚性垫层之分。
刚性垫层一般采用强度等级为C10的混凝土,厚度为60~100mm,适用于整体面层和小块料面层的地坪,如水磨石、水泥砂浆、陶瓷马赛克、缸砖等地面。
