磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ , 它在低频时电阻比电感小得多。电感的等效电阻可有Z=2X3.14xf 来求得。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；
1 表示一个元件封装了一个磁珠，若为4 则是并排封装四个的；
H 表示组成物质，H、C、M 为中频应用（50－200MHz），
T 低频应用（<50MHz），S 高频应用（>200MHz）；
3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；
500 阻抗（一般为100MHz 时），50 ohm。
其产品参数主要有三项：
阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值
都随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，
所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。磁珠主
要用于高频隔离，抑制差模噪声等。
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都
随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所
以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使
用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感
把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ ,它在低频时电
阻比电感小得多。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易
用，滤除高频噪声效果显着。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对
低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电
流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的
值都与磁珠的长度成比例。磁珠种类很多，制造商应提供技术指标说明，特别是
磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），
不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的
办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流
滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还
可广泛应用于其它电路，其体积可以做得很小。特别是在数字电路中，由于脉冲
信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场
合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；
1 表示一个组件封装了一个磁珠，若为4 则是并排封装四个的；
H 表示组成物质，H、C、M 为中频应用（50－200MHz），
T 低频应用（50MHz），S 高频应用（200MHz）；
3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；
500 阻抗（一般为100MHz 时），50 ohm。
其产品参数主要有三项：
阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
回答了什么磁珠
磁珠的原理

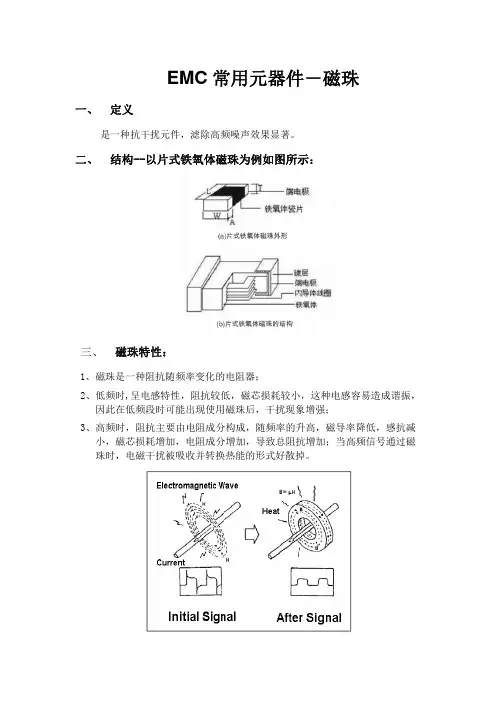

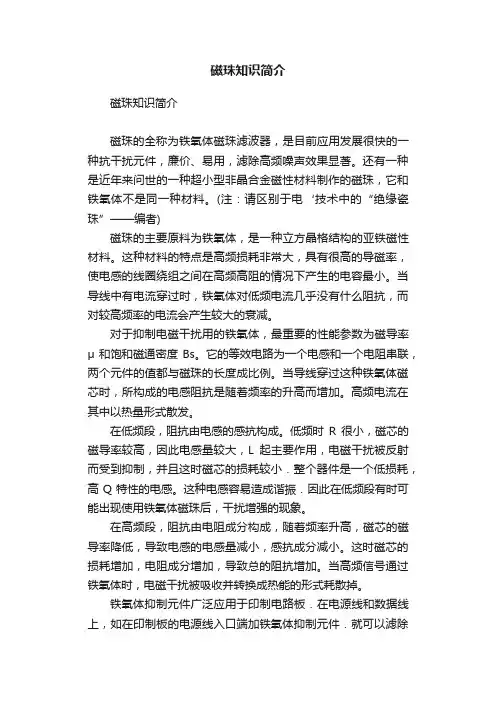

磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体
材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专
门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很
高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最
小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密
度Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随
着频率的增加而增加。因此，它的等效电路为由电感L 和电阻R 组成的串联电路，L 和R 都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形
式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R 很小，磁芯的磁导率较高，因此电
感量较大，L 起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q 特性的电感，这种电感容易造成谐振因此在低
频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感
的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导
致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形
式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源
线入口端加上铁氧体抑制元件，就可以滤除高频干扰。铁氧体磁环或磁珠专用于
抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰
的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影
响，磁珠长度越长抑制效果越好。

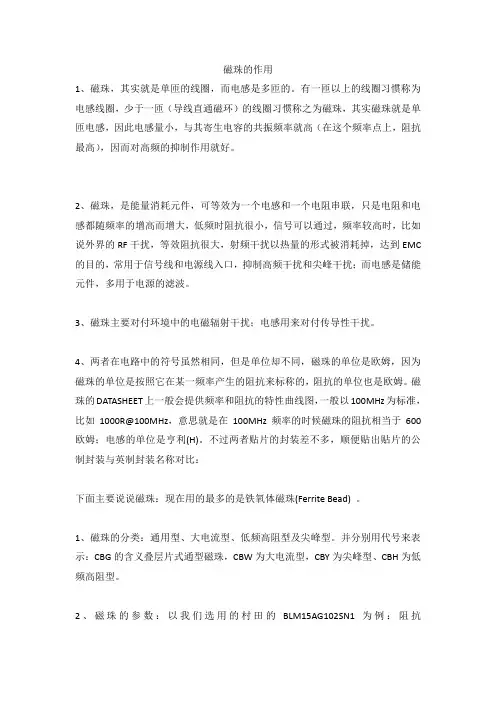

磁珠和电感的区别
电感是储能元件，而磁珠是能量转换（消耗）器件。电感多用于电源滤波回路，
侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI 方面。磁珠用来吸
收超高频信号，象一些RF 电路，PLL，振荡电路，含超高频存储器电路（DDR,SD RAM,RAMBUS 等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在L
C 振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1.片式电感：在电子设备的PCB 板电路中会大量使用感性元件和EMI 滤波器元件。这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他
们的普通应用场合以及特殊应用场合。表面贴装元件的好处在于小的封装尺寸和
能够满足实际空间的要求。除了阻抗值，载流能力以及其他类似物理特性不同外，
通孔接插件和表面贴装器件的其他性能特点基本相同。在需要使用片式电感的场
合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。谐振电路包括谐振
发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。谐振电路还包
括高Q 带通滤波器电路。要使电路产生谐振，必须有电容和电感同时存在于电路中。在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当
于电容介质而产生的。在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定
的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。高Q 电路具有
尖锐的谐振峰值。窄的电感偏置保证谐振频率偏差尽量小。稳定的温度系数保证
谐振频率具有稳定的温度变化特性。标准的径向引出电感和轴向引出电感以及片
式电感的差异仅仅在于封装不一样。电感结构包括介质材料（通常为氧化铝陶瓷
材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。在功率应用场合，
作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q 值。
当作为滤波器使用时，希望宽的带宽特性，因此，并不需要电感的高Q 特性。低
的DCR 可以保证最小的电压降，DCR 定义为元件在没有交流信号下的直流电阻。
2.片式磁珠：片式磁珠的功能主要是消除存在于传输线结构（PCB 电路）中的RF
噪声,RF 能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有
用信号,而射频RF 能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消
除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器
件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz 以上，然而，低
频信号也会受到片式磁珠的影响。
片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁
氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。使用片式磁珠
的好处：
小型化和轻量化。在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。
闭合磁路结构，更好地消除信号的串绕。极好的磁屏蔽结构。降低直流电阻，
以免对有用信号产生过大的衰减。
显著的高频特性和阻抗特性（更好的消除RF 能量）。在高频放大电路中消除寄
生振荡。有效的工作在几个MHz 到几百MHz 的频率范围内。要正确的选择磁珠，必须注意以下几点：不需要的信号的频率范围为多少。噪声源是谁。需要多大
的噪声衰减。环境条件是什么（温度，直流电压，结构强度）。电路和负载阻
抗是多少。是否有空间在PCB 板上放置磁珠。前三条通过观察厂家提供的阻抗频
率曲线就可以判断。在阻抗曲线中三条曲线都非常重要，即电阻，感抗和总阻抗。总阻抗通过ZR22πfL()2+:=fL 来描述。典型的阻抗曲线可参见磁珠的DATASHEE T。
通过这一曲线，选择在希望衰减噪声的频率范围内具有最大阻抗而在低频和直流
下信号衰减尽量小的磁珠型号。片式磁珠在过大的直流电压下，阻抗特性会受
到影响，另外，如果工作温升过高，或者外部磁场过大，磁珠的阻抗都会受到不
利的影响。
使用片式磁珠和片式电感的原因：是使用片式磁珠还是片式电感主要还在于应
用。在谐振电路中需要使用片式电感。而需要消除不需要的EMI 噪声时，使用片
式磁珠是最佳的选择。片式磁珠和片式电感的应用场合：片式电感：射频（RF）
和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，寻呼机，音频
设备，PDAs（个人数字助理），无线遥控系统以及低压供电模块等。片式磁珠：
时钟发生电路，模拟电路和数字电路之间的滤波，I/O 输入/输出内部连接器（比
如串口，并口，键盘，鼠标，长途电信，本地局域网），射频（RF）电路和易受
干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，录像机（VCRS）,电视系统和手提电话中的EMI 噪声抑止。
磁珠的选用
1. 磁珠的单位是欧姆，而不是亨特，这一点要特别注意。因为磁珠的单位是按
照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的DA TASHEE
T 上一般会提供频率和阻抗的特性曲线图，一般以100MHz 为标准，比如1000R@1 00MHz，意思就是在100MHz 频率的时候磁珠的阻抗相当于600 欧姆。
2. 普通滤波器是由无损耗的电抗元件构成的，它在线路中的作用是将阻带频率
反射回信号源，所以这类滤波器又叫反射滤波器。当反射滤波器与信号源阻抗不
匹配时，就会有一部分能量被反射回信号源，造成干扰电平的增强。为解决这一
弊病，可在滤波器的进线上使用铁氧体磁环或磁珠套，利用滋环或磁珠对高频信
号的涡流损耗，把高频成分转化为热损耗。因此磁环和磁珠实际上对高频成分起
吸收作用，所以有时也称之为吸收滤波器。
不同的铁氧体抑制元件，有不同的最佳抑制频率范围。通常磁导率越高，抑制的
频率就越低。此外，铁氧体的体积越大，抑制效果越好。在体积一定时，长而细
的形状比短而粗的抑制效果好，内径越小抑制效果也越好。但在有直流或交流偏
流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可
承受的偏流越大。
EMI 吸收磁环/磁珠抑制差模干扰时，通过它的电流值正比于其体积，两者失调
造成饱和，降低了元件性能；抑制共模干扰时，将电源的两根线（正负）同时穿
过一个磁环，有效信号为差模信号，EMI 吸收磁环/磁珠对其没有任何影响，而
对于共模信号则会表现出较大的电感量。磁环的使用中还有一个较好的方法是让
穿过的磁环的导线反复绕几下，以增加电感量。可以根据它对电磁干扰的抑制原理，合理使用它的抑制作用。
铁氧体抑制元件应当安装在靠近干扰源的地方。对于输入／输出电路，应尽量靠
近屏蔽壳的进、出口处。对铁氧体磁环和磁珠构成的吸收滤波器，除了应选用高
磁导率的有耗材料外，还要注意它的应用场合。它们在线路中对高频成分所呈现
的电阻大约是十至几百Ω，因此它在高阻抗电路中的作用并不明显，相反，在低
阻抗电路（如功率分配、电源或射频电路）中使用将非常有效。
结论
由于铁氧体可以衰减较高频同时让较低频几乎无阻碍地通过，故在EMI 控制中得
到了广泛地应用。用于EMI 吸收的磁环/磁珠可制成各种的形状，广泛应用于各
种场合。如在PCB 板上，可加在DC/DC 模块、数据线、电源线等处。它吸收所在
线路上高频干扰信号，但却不会在系统中产生新的零极点，不会破坏系统的稳定
性。它与电源滤波器配合使用，可很好的补充滤波器高频端性能的不足，改善系
统中滤波特性。

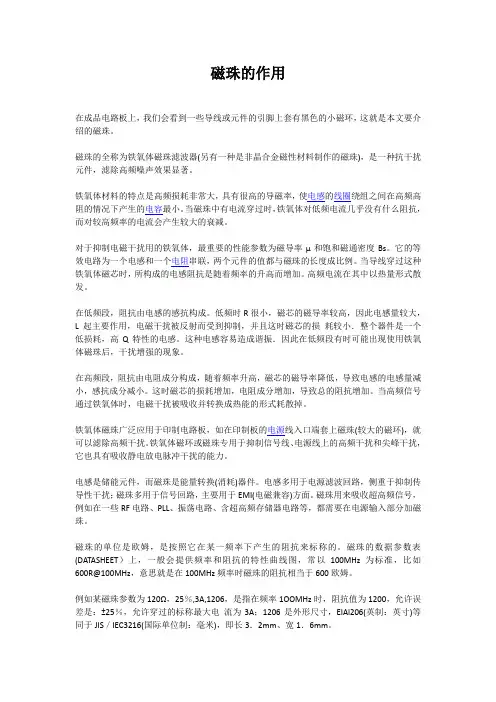

什么是磁珠以及磁珠的原理与应用
什么是磁珠
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
在
电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对低频电
流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠
的长度成比例。磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1 表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H 表示组成物质，H、C、M为中频应用（50－200MHz），
T低频应用（50MHz），S高频应用（200MHz）；
3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；
500 阻抗（一般为100MHz时），50 ohm。
其产品参数主要有三项：
阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;
直流电阻DC Resistance (m ohm): Maximum 20;
额定电流Rated Current (mA): 2500.
回答了什么磁珠
磁珠的原理
磁
珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电
磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁
率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率
μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的
函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗
由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个
低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
磁珠和电感的区别
电
感是储能元件，而磁珠是能量转换（消耗）器件。电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。磁珠用来吸收超
高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS 等）都需要在电源输入部分加磁珠，而电感是一种储能
元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1.片式电感：在电子设备的PCB板电路中会大量
使用感性元件和EMI滤波器元件。这些元件包括片式电感和片式磁珠，以下就这两种器件
的特点进行描述并分析他们的普通应用场合以及特殊应用场合。表面贴装
元件的好处在于小的封装尺寸和能够满足实际空间的要求。除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相
同。在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生
电路等等。谐振电路还包括高Q带通滤波器电路。要使电路产生谐振，必须有电容和电感同时存在于电路中。在电感的两端存在寄生电容，这是由于器件两个电极之
间的铁氧体本体相当于电容介质而产生的。在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要
求。高Q电路具有尖锐的谐振峰值。窄的电感偏置保证谐振频率偏差尽量小。稳定的温度系数保证谐振频率具有稳定的温度变化特性。标准的径向引出电感和轴向引
出电感以及片式电感的差异仅仅在于封装不一样。电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。在功率
应用场合，作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q值。当作为滤波器使用时，希望宽的带宽特性，因此，并不需要电感的高
Q特性。低的DCR可以保证最小的电压降，DCR定义为元件在没有交流信号下的直流电阻。
2.片式磁珠：片式磁珠的功能主要是消除存在于传输
线结构（PCB电路）中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着
线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频
信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。
片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。使用片式磁珠的好处：
小型化和轻量化。在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。闭合磁路结构，更好地消除信号的串绕。极好的磁屏蔽结构。降低直流电阻，以免对有用信号产生过大的衰减。
显
著的高频特性和阻抗特性（更好的消除RF能量）。在高频放大电路中消除寄生振荡。有效的工作在几个MHz到几百MHz的频率范围内。要正确的选择磁珠，必
须注意以下几点：不需要的信号的频率范围为多少。噪声源是谁。需要多大的噪声衰减。环境条件是什么（温度，直流电压，结构强度）。
电路和负载阻抗是多少。是否有空间在PCB板上放置磁珠。前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中三条曲线都非常重要，即电阻，感
抗和总阻抗。总阻抗通过ZR22πfL()2+:=fL来描述。典型的阻抗曲线可参见磁珠的DA TASHEET。
通过这一曲线，选择在希望衰减噪声的频率范围内具有最大阻抗而在低频和直流下信号衰减尽量小的磁珠型号。片式磁珠在过大的直流电压下，阻抗特性会受到影响，另外，如果工作温升过高，或者外部磁场过大，磁珠的阻抗都会受到不利的影响。
使
用片式磁珠和片式电感的原因：是使用片式磁珠还是片式电感主要还在于应用。在谐振电路中需要使用片式电感。而需要消除不需要的EMI噪声时，使用片式磁珠
是最佳的选择。片式磁珠和片式电感的应用场合：
片式电感：射频（RF）和无线通讯，信息技术设备，雷达检波器，汽车电子，蜂窝电话，寻呼机，音频设备，PDAs（个人数字助理），无线遥控系统以及低压
供电模块等。片式磁珠：时钟发生电路，模拟电路和数字电路之间的滤波，I/O输入/输出内部连接器（比如串口，并口，键盘，鼠标，长途电信，本地局域
网），射频（RF）电路和易受干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，录像机（VCRS）,电视系统和手提电话中的EMI噪声
抑止。
磁珠的选用
1.
磁珠的单位是欧姆，而不是亨特，这一点要特别注意。因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的
DA TASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如1000R@100MHz，意思就是在100MHz频率的时候磁
珠的阻抗相当于600欧姆。
2.
普通滤波器是由无损耗的电抗元件构成的，它在线路中的作用是将阻带频率反射回信号源，所以这类滤波器又叫反射滤波器。当反射滤波器与信号源阻抗不匹配时，
就会有一部分能量被反射回信号源，造成干扰电平的增强。为解决这一弊病，可在滤波器的进线上使用铁氧体磁环或磁珠套，利用滋环或磁珠对高频信号的涡流损
耗，把高频成分转化为热损耗。因此磁环和磁珠实际上对高频成分起吸收作用，所以有时也称之为吸收滤波器。
不同的铁氧体抑制元件，有不同的最佳
抑制频率范围。通常磁导率越高，抑制的频率就越低。此外，铁氧体的体积越大，抑制效果越好。在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑
制效果也越好。但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。
EMI吸收磁环
/磁珠抑制差模干扰时，通过它的电流值正比于其体积，两者失调造成饱和，降低了元件性能；抑制共模干扰时，将电源的两根线（正负）同时穿过一个磁环，有效
信号为差模信号，EMI吸收磁环/磁珠对其没有任何影响，而对于共模信号则会表现出较大的电感量。磁环的使用中还有一个较好的方法是让穿过的磁环的导线反
复绕几下，以增加电感量。可以根据它对电磁干扰的抑制原理，合理使用它的抑制作用。铁氧体抑制元件应当安装在靠近干扰源的地方。对于输入／输
出电路，应尽量靠近屏蔽壳的进、出口处。对铁氧体磁环和磁珠构成的吸收滤波器，除了应选用高磁导率的有耗材料外，还要注意它的应用场合。它们在线路中对高
频成分所呈现的电阻大约是十至几百Ω，因此它在高阻抗电路中的作用并不明显，相反，在低阻抗电路（如功率分配、电源或射频电路）中使用将非常有效。
结论
由
于铁氧体可以衰减较高频同时让较低频几乎无阻碍地通过，故在EMI控制中得到了广泛地应用。用于EMI吸收的磁环/磁珠可制成各种的形状，广泛应用于各种
场合。如在PCB板上，可加在DC/DC模块、数据线、电源线等处。它吸收所在线路上高频
干扰信号，但却不会在系统中产生新的零极点，不会破坏系统的稳定
性。它与电源滤波器配合使用，可很好的补充滤波器高频端性能的不足，改善系统中滤波特性。
相关阅读:电感和磁珠的选型
电感和磁珠有什么联系与区别？
电感是储能元件，而磁珠是能量转换（消耗）器件
电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策
磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。
磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC 振荡电路，中低频的滤波电路等，其应用频率范围很少超过错50MHZ。
地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？
但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了……
还请各位大侠明示
先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。
对于扳子的IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？
电感一般用于电路的匹配和信号质量的控制上。在模仿地和数字地结合的地方用磁珠。
在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大
磁珠的大小（确切的说应该是磁珠的特性曲线）
取决于你需要磁珠吸收的干扰波的频率
为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！
磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，
比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻
因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？你说的两个地，其中一个是不是机壳的？
我估计（以下全部估计，有错请指点）
假如用磁珠或者直接相连的话，
人体静电等意外电平会容易进入交换机的地，
这样交换机工作就不正常了。
但如果它们之间断开，那么遭受雷击或者其他高压的时候，两个地之间的电火花引起起火……
加电容则避免这种情况。
对于加电容的解释我也觉得很勉强呵呵，
请高手指教！
交换机的地，是通过两个地之间的之间的电容去消除谐波。就像高阻抗的变压器一样，他附加了一个消除谐波的通路！我自己认为！请指正！
贴片电感和贴片磁珠的区别 电感是储能元件，而磁珠是能量转换（消耗）器件。电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI方面。磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR, SDRAM ,AMBUS等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。 1.片式电感：在电子设备的 PCB 板电路中会大量使用感性元件和EMI滤波器元件。这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。谐振电路还包括高Q带通滤波器电路。要使电路产生谐振，必须有电容和电感同时存在于电路中。在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。高Q电路具有尖锐的谐振峰值。窄的电感偏置保证谐振频率偏差尽量小。稳定的温度系数保证谐振频率具有稳定的温度变化特性。标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q值。当作为滤波器使用时，希望宽的带宽特性，因此，并不需要电感的高Q特性。低的DCR可以保证最小的电压降，DCR定义为元件在没有交流信号下的直流电阻。 2.片式磁珠：片式磁珠的功能主要是消除存在于传输线结构（ PCB电路）中的RF噪声, RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频R F能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。 片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。涡流损耗同铁氧体材料的电阻率成反比。涡流损耗随信号频率的平方成正比。使用片式磁珠的好处： 小型化和轻量化。在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。闭合磁路结构，更好地消除信号的串绕。极好的磁屏蔽结构。降低直流电阻，以免对有用信号产生过大的衰减。 显著的高频特性和阻抗特性（更好的消除 RF 能量）。在高频放大电路中消除寄生振荡。有效的工作在几个MHz到几百MHz的频率范围内。要正确的选择磁珠，必须注意以下几点：不需要的信号的频率范围为多少。噪声源是谁。需要多大的噪声衰减。环境条件是什么（温度，直流电压，结构强度）。电路和负载阻抗是多少。是否有空间在PCB板上放置磁珠。前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中三条曲线都非常重要，即电阻，感抗和总阻抗。总阻抗通过ZR22πfL()2+:=fL来描述。典型的阻抗曲线可参见磁珠的DATASHEET。
电子元器件基础知识--电阻电容的品牌大全 2011-05-17 10:42 1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。 电阻： 美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK 台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信 电容： 美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER 诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU 富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG 三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON 士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON 吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon 海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子 电感： 美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、https://www.doczj.com/doc/378052783.html,yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达 2、请解释电阻、电容、电感封装的含义：0402、060 3、0805。 表示的是尺寸参数。 0402:40*20mil；0603:60*30mil；0805:80*50mil。

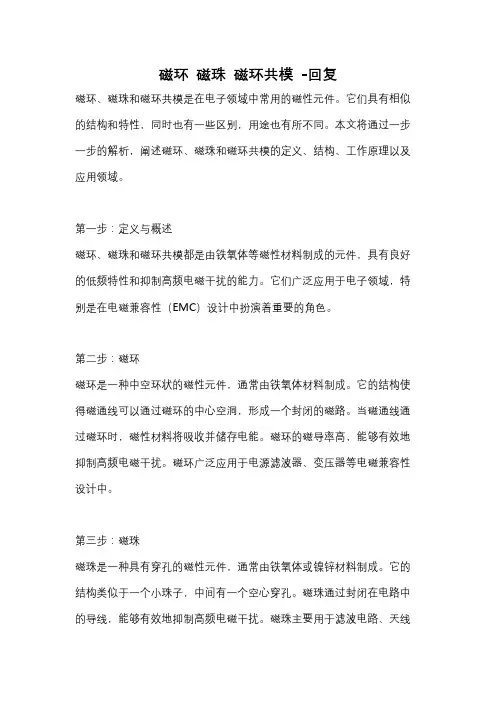

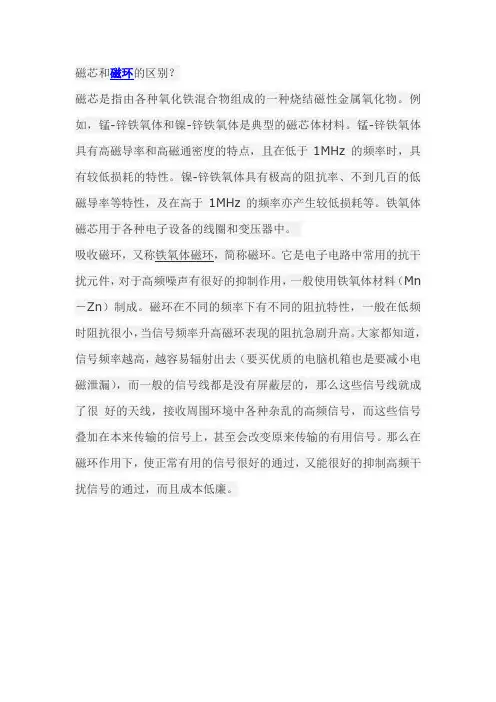

铁氧体磁环抗干扰磁环的原理与作用 数码设备传输线带有一根圆柱形的东西。这个是什么呢？是磁环，抗干扰磁环，或者说吸收磁环、铁氧体磁环。 为什么要设置抗干扰磁环？电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB 线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。 为了提高传输速率及稳定性，也为了减小传输线在传送数据时对其他设备，如声卡的干扰，设计了静电屏蔽层。这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理。也就是将数据传送线的外表面包上一层金属膜，并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！ 吸收磁环，又称铁氧体磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料(Mn-Zn)制成。磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧
升高。使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。 铁氧体抗干扰磁心特性： 铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。 铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。 EMI 吸收环/ 珠是一种用铁氧体制成的元件，是一种吸收损耗型元件。其特性表现为：吸收高频信号并将吸收的能量转化成热能耗散掉，从而达到抑制高频干扰信号沿导线传输的目的，其等效阻抗中电阻值分量是频率的函数，随着频率而变化。
磁珠、电感和零欧电阻的区别 【磁珠】 磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻性和电抗性分量），因此会造成线路上的些微损失。而在高频时，它基本上只具有电抗性分量（jωL），并且抗性分量会随着频率上升而增加。象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入 部分加磁珠。实际上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感“短路”,电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。本质上，磁珠是一种“耗散器件（dissipative device）”，它会将高频能量转换成热能。因此，在性能上，它只能被当成电阻来解释，而不是电感。
【电感】 电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz.对电感而言，它的感抗是和频率成正比的。这可以由公式：XL = 2πfL来说明，其中XL 是感抗（单位是Ω）。例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。因此在100MHz时，此电感可以视为开路（open circuit）。在100MHz时，若让一个信号通过此电感，将会造成此信号品质的下降。 【零欧姆】 指阻值为零的电阻。电路板设计中两点不能用印刷电路连接，常在正面用跨线连接，这在普通板中经常看到，为了让自动贴片机和自动插件机正常工作，用零电阻代替跨线。
制作巴伦的磁环选择方法（大全） 花了N天，收集了目前最全的关于巴伦的磁环应该怎么选择的资料。大家也可以看看。若是好，顶一下作为回报 制作巴伦的磁环应该怎么选？ 磁环应该选择高频的，导磁率（不要很高的）100比较合适！现在高频磁环比较难找。过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功率大时会发热。MTV推荐的空心巴仑也是很好的解决办法-。磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。 大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上！ 广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。经常在频率上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题，要从高频变压器问题解决。本人根据一些资料，总结了一些关于传输线变压器的一些问题和大家共同探讨，有不当之处，请大家予以指正。 将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。传输线变压器能量传输原理如图l-a所示。出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是
一。下面的是行业标准 1.1 GB／T9637－88《磁学基本术语和定义》，等同采用IEC50－901，代替等同采用IEC205的SJ／T1258－77《磁性材料与器件术语及定义》。 1.2 JJG1013－89《磁学计量常用名词术语和定义》（试行）为中华人民共和国国家计量检定规程，非等效采用IEC50－901制定的，和GB／T9677－88出自于一个文本，基本上都是一个翻译问题，内容基本一样，只是翻译成的中文表述不同。 1.3 SJ／T103213－91《铁氧体材料牌号与元件型号命名方法》，代替SJ／T1582－80。 本标准规定软磁铁氧体材料用R表示，如R20表示磁导率为20的软磁铁氧体材料。软磁铁氧体材料牌号已被等同采用IEC1332（1995）《软磁铁氧体材料分类》的电子行业标准SJ／T1766－97代替。 1.4 SJ／Z1766－81《软磁铁氧体材料系列及测试方法》 1.5 SJ／T1766－97《软磁铁氧体材料分类》电子行业标准等同采用IEC1332（1995） 1.6 GB／T9634－88《磁性氧化物外形缺陷极限规范的指南》等同采用IEC424（1973）制定 1.7 GB／T9632－88《通信用电感器和变压器磁芯测量方法》本标准等同采用IEC367－1（1982）制定。 1.8 GB／T9635－88《天线棒测量方法》本标准等同采用IEC492（1975）制定。 1.9 SJ／T3175－88《磁性氧化物圆柱形磁芯、管形磁芯及螺纹磁芯的测量方法》本标准等同采用IEC732（1982）制定。 1.10 SJ／T10281－91《磁性零件有效参数的计算》等同采用IEC205（1966）、205AMD （1976）、205AMD2（1981）制定。 1.11 GB／T11439－89《通信用电感器和变压器磁芯第二部分：性能规范起草导则》，等同采用IEC367－2（1974）、367－2AMD1（1983）、367－2A（1976）制定。GB／T11439－89在1995年国家标准消化整理以后，被转化为电子行业标准SJ／T11076－96。 1.12 SJ／T9072．3－97《变压器和电感器磁芯制造厂产品目录中有关铁氧体材料资料的导则》等同采用IEC401（1993，第二版），代替SJ／Z9072－3－87二。以下为搜集整理 2.1前景广阔的软磁铁氧体材料
电感和磁珠的区别 电感是储能元件，而磁珠是能量转换（消耗）器件。 电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM， RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。 但实际上磁珠应该也能达到吸收高频干扰的目的啊。而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。对于扳子的IO部分，基于EMC的目的可以用电感将IO 部分和扳子的地进行隔离。比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面。电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。 在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？我估计（以下全部估计，有错请指点）如果用磁珠或者直接相连的话，人体静电等意外电平会轻易进入交换机的地，这样交换机工作就不正常了。但如果它们之间断开，那么遭受雷击或者其他高压的时候，两个地之间的电火花引起起火……加电容则避免这种情况。对于加电容的解释我也觉得很勉强呵呵，请高手指教！ 交换机的地，是通过两个地之间的电容去消除谐波。就像高阻抗的变压器一样，他附加了一个消除谐波的通路！我自己认为！请指正！ 铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。在高频情况下，他们主要呈电抗特性比并且随频率改变。实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。 线圈，磁珠 有一匝以上的线圈习惯称为电感线圈，少于一匝（导线直通磁环）的线圈习惯称之为磁珠。用途由起所需电感量决定。 请教：对于骅讯的USB声卡方案中，在UBS电源端与地端也分别接有一个磁珠，不知是否有人清楚，但是在实际生产中也有些工程把磁珠用电感去代替了，请问这样可以吗？ 那里的磁珠是起什么作用哟？作为电源滤波，可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了 文章来源：
制作巴伦的磁环选择方法（大全） 制作巴伦的磁环应该怎么选？ 磁环应该选择高频的，导磁率（不要很高的）100比较合适！现在高频磁环比 较难找。过去大家都到北京协会总部去买，大约5元一只，不知现在还有没有。也有的火腿使用一般磁环绕制，只要芯线绞的比较紧密也能用，但频率高、功 率大时会发热。MTV推荐的空心巴仑也是很好的解决办法-。磁环是高频铁氧体，具有高导磁(u大)和低损耗的特点。磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。 大直径的高频磁环，用粗芯线也可以大功率到1000瓦以上！ 广大无线电爱好者在制作巴伦，功率合成器（分配器）时经常在选择磁环，导 线等问题大伤脑筋，且这些问题如果处理不当，必定效果不理想。经常在频率 上和网上听到或看到有人抱怨，加了巴伦还不如不加……为了解决这些问题， 要从高频变压器问题解决。本人根据一些资料，总结了一些关于传输线变压器 的一些问题和大家共同探讨，有不当之处，请大家予以指正。 将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能 量的方式是不相同的。普通变压器信号电压加在初级绕组的1、2端，使初级线圈有电流流过，然后由此产生的磁力线在次级(3、4端)感应出相应的交变电压，能量就是这样由输入端传到负载。而传榆线变压器的信号电压却加在1、3端，能量在两导线的介质间传播到负载。传输线变压器能量传输原理如图l-a所示。出于两根导线是紧靠绕在一起，所以导线任意点的线间电容都是很大的，而且 在整个线长上是均匀分布的。由于导线是绕在高u磁芯上，故导线每一小段Δl 的电感量是很大的，而且均匀分布在整个线段上。这些电容和电感量通常叫分 布参数，由线间电容和导线电感组成的电路叫分布参数电路，如图1-b所示。 因此，传输钱可以看成由许多电感、电容组成的耦合链，从而产生了新的传输能量的方式。当信号电压U1加在图2的输入端(1、3端)时，出于传输线间 电容较大，因此信源向电容C1充电，使C1贮能。而C1又通过电感L1放电，使电感贮能．电能变为磁能。然后，电感Ll又向电容C2充电，磁能又变成了 电能。如此循环不止，且把电磁能送到终端负载，最后被负载吸收。如果忽略 了导线的欧姆损耗及导线问的介质损耗则输出端能量将等于输入端的能量，也 就是说，通过传输线变压器，负载可以取得信源供给的全部能量。因此，在传 输线变压器中，线间的分布电容不但不会影响高频能量传输而且是电磁能转换 必要条件。由于电磁波主要是在导线间的介质中传播的，磁芯的铁磁损耗对信 号传输的影响就大大减少，所以传输线变压器的最高工作频率就可以大大提高，这就构成了传输线变压器传递宽频带信号的可能。 传输线变压器的一个最基本构造单元是两条长度相等，且高频损耗很小的导线乎行并绕在磁环上(磁环是高频铁氧体)，具有高导磁(u大)和低损耗的特点。 磁芯类型一般有NXO镍锌铁氧体和MXO锰锌铁氧体两系列。MXO通常用于 频率较低的场合，当信号频率超过500K-1MHz用NXO为宜。由传输线理论可知，当传输线阻抗Zc= ，传输线处于无反射波的行波状态，能量全部送到负载。 例如：当Rs=12.5Ω，Rl=50Ω，则Zc=25Ω，也就是要选用25Ω得传输线。当 Rs=50Ω，Rl=50Ω，则Zc=50Ω，也就是要选用50Ω得传输线。 综上所述，传输线变压器的最重要的问题是传输线的的分布参数的均匀度和传
讲述抗干扰磁环的作用有哪些？ 一、抗干扰磁环就是指某电子设备既不干扰其它设备，同时也不受其它设备的影响，电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一，安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。 二、抗干扰磁环定义： 电磁波会与电子元件作用，产生干扰现象，称为抗干扰磁环，例如，TV荧光屏上常见的"雪花"便表示接受到的讯号被干扰。 三、抗干扰磁环的使用方法：抗干扰磁环抗干扰磁环常用于抑制电源线、信号线上的干扰，同时还具有吸收静电脉冲能力。 1、直接套在一根或一束电源、信号线上，抗干扰磁环为了增加干扰吸收能量，可反复多绕几圈；
2、带有安装夹的抗干扰磁环磁环，适用于补偿式的抗干扰抑制； 3、可以方便的夹在电源线、信号线上； 4、灵活，可重复使用安装； 5、磁环带卡式固定，不影响设备的整体形象。 抗干扰磁环的设计原则是什么？ 抗干扰磁环应是任何电子器件和系统综合设计的一部分，它远比试图使产品达到抗干扰磁环的其他方法更节约成本，抗干扰磁环的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。 A、良好的电气和机械设计原则的应用 首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用，这其中包括可
靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。一般来说，驱动当今电子设备的装置要安装在PCB上。 这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成，因此，抗干扰磁环是EMC设计中的下一个最重要的问题。有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。一些PCB元件还需要进行屏蔽。 B、内部电缆的连接 再次，磁环内部电缆一般用来连接PCB 或其他内部子组件，因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。在PCB 的EMC设计和内部电缆设计完成以后，应特别注意机壳的屏蔽设计和所有缝隙、穿孔和电缆通孔的处理方法。
贴片电容，贴片电阻，贴片电感基础知识--品牌大全 1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。 电阻： 美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK 台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信 电容： 美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER 诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU 富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG 三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON 士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON 吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon 海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子 电感： 美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、https://www.doczj.com/doc/378052783.html,yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达 2、请解释电阻、电容、电感封装的含义：0402、060 3、0805。 表示的是尺寸参数。 0402:40*20mil；0603:60*30mil；0805:80*50mil。
NCD
ISO9001
2003
FERRITE CORES SELECTION GUIDE 2003
NEW CONDA MAGNETIC INDUSTRIAL CO.,LTD.
The Enterprise Profile
Nanjing New Conda Magnetic industrial Co.,Ltd(NCD)was established in 1990. Now our company covers an area of 15000 square meters and structural ares is almost 10000 square meters.AS a private company we have more than 260 staff members among whom 20 are senior engineers and professional technician. The tenet of our company is that we should do the best instead of the biggest. We are equipped with advanced production and inspection facilities, adopting advanced technics and moderm enterprise management mode. Based on it, we can provide high-quality ferrite cores. Our company is specialized in manufacturing ferrite cores. The products include high frequency low loss ferrite cores and high permeability ferrite cores 2 types,13 series,400 varieties of specifications and are widely used in computer system,electronic network, communications and so on. The products are up to the IEC international standard and obtain the certification of test acceptance. We have been also awarded ISO9001 Quality System Certification. Our company possesses advanced facilities such as the nitrogen kiln, the stockpile kiln of Bronds, the full automatic press, the passing type grinder and the advanced testing and measuring instruments to product the highest quality ferrite cores. We also have the first class professional technician and it keep NCD standing in front of the level in civil. Based on the highest quality products and the preferential price, our company will wholeheartedly serve the customers at home and abroad.
让更多的人认识磁测 ——磁性材料测量技术概析 胡特 （湖南省联众科技有限公司 417000） 摘要：以应用为核心的磁性材料器件在研制之初就必须明确其磁性能是否满足应用需求是作为其价值的主要量度。磁性材料行业要进入新的发展期，需在应用磁性能上取得新的突破。让行业内更多的基础研究人员对永磁材料和软磁材料的磁性能测量方法有整体的了解，把磁测技术更好应用到磁性材料制造，磁性器件生产，磁性零件集成应用的各个进程中，定能为磁性材料行业的发展加注澎湃动力! 关键词：永磁材料；软磁材料；磁性测量；磁性能 Magnetic measurement technology analysis Hu Te (Hunan Linkjoin Technology Co.Ltd. Loudi 417000. China.) Abstract：With application as the core device of magnetic materials in the beginning of development must be clear whether the magnetic can meet the application requirements as the main measure of the value. Magnetic materials industry will enter a new stage, the need for breakthroughs in the application of magnetic.Right-of-way. Industry more researchers of permanent magnetic material and the basis of magnetic measurement method of soft magnetic materials have a whole understanding and the application of magnetic measurement technology better to the magnetic materials, magnetic device production, in the process of integrated application of various magnetic parts, for the development of magnetic materials industry filling surging power! Key words： permanent magnet material；Soft magnetic materials; Magnetic measurement; Magnetic Property
0欧姆电阻 磁珠 电感 电阻标值为0欧姆的电阻为0欧电阻。 0欧电阻是蛮有用的。大概有以下几个功能： ①做为跳线使用。这样既美观，安装也方便。 ②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。 ③做保险丝用。由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止 了更大事故的发生。有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。 ④为调试预留的位置。可以根据需要，决定是否安装，或者其它的值。有时也会用*来标注，表示由调试时决定。 ⑤作为配置电路使用。这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。
磁珠 磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过 50MHZ。 磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。通常高频信号为30MHz以上，然而，低频信号也会受到片式磁珠的影响。 磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
磁粉心磁环的选取 1.磁环的作用 磁粉心是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料，由于铁磁性颗粒很小（高频下使用的颗粒为0.5～5μm），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，所以磁导率随频率的变化也就较为稳定。作为一种特殊的磁性材料，磁粉心主要用于高频电感和变压器。 2.磁环的材料 （1）铁粉心 包括由纯铁粉制成的铁粉心及由超细纯铁粉制成的羰基铁粉心。铁粉心具有良好的偏磁特性，但在高频下损耗较大，适合制造差模滤波器、无源PFC电感，及低频下开关电路输出扼流圈（Buck电感）、有源PFC电感（Boost电感）等功率电感经济而实用的材料。羰基铁粉心，与铁粉心相比，明显特点是高频下的涡流损耗小，具有优良的偏磁特性和很好的高频适应性，可应用在100kHz~100MHz 频宽内，是制造高频开关电路输出扼流圈、谐振电感及高频调谐磁心芯体理想的材料。 （2）铁硅铝、高磁通、铁钼镍（MPP） 铁硅铝、高磁通、铁钼镍粉心具有优异的性能，饱和磁密高，功率损耗小，在很宽的温度范围之内，性能变化小，同时具有优良的耐温、耐湿、抗振等高可靠性。以上三种磁粉心均为分布气隙。几种常用的磁粉心的性能比较如表1所示。 表1 几种磁粉心性能比较 （3）非晶合金 非晶纳米晶合金磁芯的典型特点是具有高磁感应强度、高磁导率、低铁芯损耗和优良的高频特性。它是将特种钢液以大约每秒100万度的速率冷凝，一次使薄带成型得到的非品合金，比一般冷轧金属带制造工艺减少了许多中间丄艺，这种新工艺被称为是对传统工艺的一次革命。由于超急速冷凝，合金原子来不及排列，因而没有晶粒、晶界存在，所以被称为非晶合金、这种材料有许多独特的性能，如优异的磁性、耐腐蚀性、高电阻率等…此外它损耗低，可使变压器体积减小，降低温升，提高工作效率。
磁珠与电感有何区别 2006-10-07 23:44 提问者悬赏：10分|匿名|分类：单机游戏|浏览16725次 我有更好的答案 分享到： 网友都在找： 按默认排序|按时间排序 1条回答 2006-10-08 11:42点沧|四级最快回答 电感是储能元件，而磁珠是能量转换（消耗）器件 电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC(（Electro Magnetic Compatibility)、EMI(电磁干扰(Electromagnetic Interference 简称EMI)问题。磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错50MHZ。地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？ 但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。对于扳子的IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大,磁珠的大小
磁珠分类及选用 磁珠由软磁铁氧体材料组成，具有独石结构。目前磁珠有以下几类： 普通型 这是应用最广泛的一类叠层型片式磁珠/电感器，1608、2012是目前的主流规格，同时还有3216、3225等多个规格。 大电流型 普通型磁珠的额定电流只有几百毫安，但在某些应用场合要求额定电流达到几安培;例如：为了消除计算机卡板电源部分及大电流母线部分的噪声，要求磁珠能承受几安培的电流。为此，选择适当的铁氧体材料或者采用低烧结温度电子陶瓷材料，并采取适当的工艺措施，制成了能够承受大电流的叠层型片式磁珠，阻值比较低。 尖峰型 当电子线路中在某频率点存在着强烈的干扰噪声很难消除时，可以在此电子线路中加一个谐振频率恰巧在干扰噪声频点的尖峰型磁珠，从而将这一强烈的干扰噪声完全抑制;不同电子线路、不同用户对谐振频率的数值要求是不相同的。 高频型 各种电子元器件的频率都在提高，辐射的电子干扰的频率往往超过1GHz;如果使用普通型磁珠，那么，三次谐波信号成分将被大量衰减，致使时钟脉冲信号钝化，将会引起误操作。所以要求将磁珠的抑制EMI 的频率范围提高，如对500MHz 以下的信号频率成分几乎无衰减通过，而对1GHz 以上的干扰噪声产生大量衰减。 阵列型 磁珠阵列(Chip Beads Array)又称为磁珠排(如图)，即在一个0805 或1206 的片式元件内并列2～4 个片式磁珠。这样就大大缩小了在PCB 上所占据的面积，有利于高密度组装。
铁氧体磁珠(Ferrite Bead)是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。在应用上，片式铁氧体磁珠大致可分为电源线路用和信号线路用两大类产品。作为用在信号线路中所要求的性能，最重要的是所有信号波形应与抑制噪声措施相互依存和适应。电源线路上使用的产品有低直流电阻和高耐能量型。片式磁珠的外形尺寸系列已符合片式阻容元件的标准，而且性能优良、品种规格齐全，为电路设计者提供了广阔的空间。过去未采用电子产品(如彩电、录像机、电话机等)，现在也开始大量采用片式电感器和片式磁珠。
磁环选用报告 影响节能灯质量的，磁环占重要因素,尤其110V直接电路,对磁环的选用特别敏感。 其中的原因我们以下面两副图加以说明： 图一中： B为磁感应强度。 BS为饱和磁感应强度。 BM为最高磁感应强度。 H为磁场强度。 Br为剩磁。 He与Hc为矫顽力。 图二中： 曲线1为磁导率3K的B与温度的曲线。 曲线2为磁导率2.5K的B与温度的曲线。 不同的磁材会有不同的磁导率,不同的温度特性。其中温度特性是最重要的，因为一支节能灯在工作中,磁环必须经历常温、高温(高达100℃)、低温,然后在高温当中恒定工作。但是,不同材料的温度曲线会有很大的差别,磁导率低的会在前半端呈现得比较平坦,磁导率较高的会显得比较陡峭;不同的温度里,饱和磁感应强度BS的变化也会不同,假设在常温下3K材料的BS值为200,但是在100℃时BS值会上升至300.同样在常温下2.5K材料的BS值为200,但是在100℃时BS值才只有250。 温度的变化会引起BS值u、H、HC的变化;BS值的变化会引起节能灯线路工作状态的变化;BS值升高会引起三极管得到的驱动电流降低。因此,在110V的线路中,如果选取用了BS值在高温时变化比较大的磁环,便
会引发灯在高温时,关掉再马上打开,灯便不能启动了;灯管两端灯丝发红,因为灯管不能启动;功率会是额定功率的两倍。另由于灯管不能正常启动,两端灯丝的温度便会升得很高(将近300℃以上)这样便会把塑料件烧掉。 若选用了BS值随温度变化不大的磁环,即磁导率不高的磁环,便可解决上述问题。但磁导率的高与低又有另外一个问题需考虑：就是它的损耗问题，一般磁导率高的象5K、10K的磁环,它的损耗都很小,做成成品脉冲变压器后，因为它的磁路阻抗比较小,延迟时间也比较小，它的输出波型可以做得很好,但它适应上述温度问题时就显得力不从心；选用磁导率较低时,它的表面性能虽不及5K、10K的好,但它不会出现灯启动时不能启动的现象。 江门粉末2.5K磁环适宜做110V直接驱动的灯;志通电子3K磁环适宜做220V的灯。为什么呢?原因是110V 直接驱动电路容易引发热启动问题;而220V电路没有热启动问题。江门粉末的磁环对温度的干扰变化不大,而220V的节能灯需要在高温时适当把功率降下来,就需要适当减小三极管的驱动电流,避免灯在高温,高压时烧掉。 假设温度升高,三极管的放大倍数升高,电流升高,灯功率加大。这时就需要把功率适当调节下来,选用志通3K磁环,它对温度的升高比较敏感,温度升高时BS跟着升高,三极管的驱动电流减小,灯功率降低，保证温升与灯功率的矛盾。 以上报告纯属个人愚见,不足或错误之处请指正。.谢谢！
