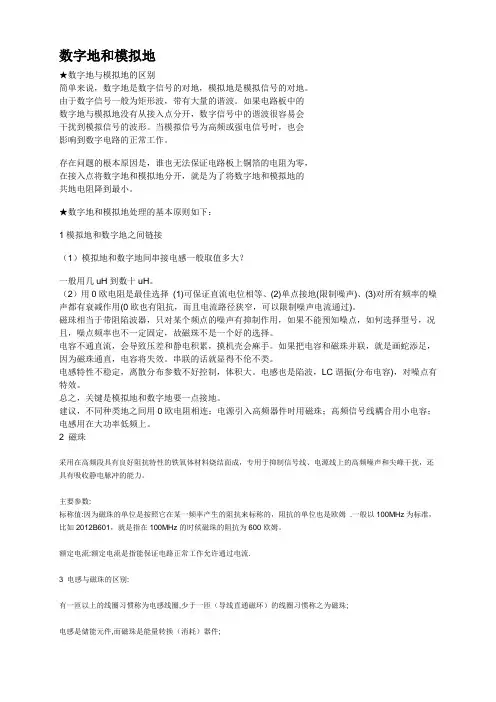

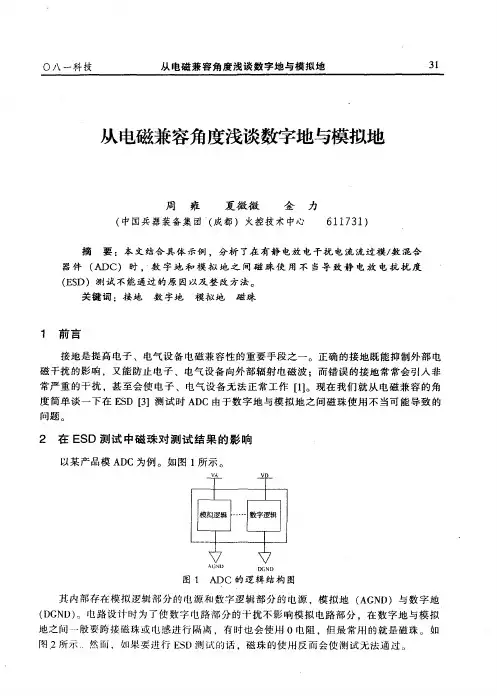

数字地和模拟地★数字地与模拟地的区别简单来说，数字地是数字信号的对地，模拟地是模拟信号的对地。
由于数字信号一般为矩形波，带有大量的谐波。
如果电路板中的数字地与模拟地没有从接入点分开，数字信号中的谐波很容易会干扰到模拟信号的波形。
当模拟信号为高频或强电信号时，也会影响到数字电路的正常工作。
存在问题的根本原因是，谁也无法保证电路板上铜箔的电阻为零，在接入点将数字地和模拟地分开，就是为了将数字地和模拟地的共地电阻降到最小。
★数字地和模拟地处理的基本原则如下：1模拟地和数字地之间链接（1）模拟地和数字地间串接电感一般取值多大？一般用几uH到数十uH。
（2）用0欧电阻是最佳选择(1)可保证直流电位相等、(2)单点接地(限制噪声)、(3)对所有频率的噪声都有衰减作用(0欧也有阻抗，而且电流路径狭窄，可以限制噪声电流通过)。
磁珠相当于带阻陷波器，只对某个频点的噪声有抑制作用，如果不能预知噪点，如何选择型号，况且，噪点频率也不一定固定，故磁珠不是一个好的选择。
电容不通直流，会导致压差和静电积累，摸机壳会麻手。
如果把电容和磁珠并联，就是画蛇添足，因为磁珠通直，电容将失效。
串联的话就显得不伦不类。
电感特性不稳定，离散分布参数不好控制，体积大。
电感也是陷波，LC谐振(分布电容)，对噪点有特效。
总之，关键是模拟地和数字地要一点接地。
建议，不同种类地之间用0欧电阻相连；电源引入高频器件时用磁珠；高频信号线耦合用小电容；电感用在大功率低频上。
2 磁珠采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
主要参数:标称值:因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆 .一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。
额定电流:额定电流是指能保证电路正常工作允许通过电流.3 电感与磁珠的区别:有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;电感是储能元件,而磁珠是能量转换（消耗）器件;电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、EMI问题;电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
为什么数字地和模拟地要分开在做简单电路时，是可以不用分开的。
但为什么大家都说要把他们分开接呢？其实本质是对的，就是数字地，模拟地都是地，并不是他们俩头上长角，十分的怪异，要明白为什么要分开，先听我说一个故事我们公司所在的商务楼共有3楼，2楼是搞模拟的，3楼是做数字的，整幢楼只有一部电梯，平时人少的时候还好办，上2楼，上3楼互不影像，但每天早上上下班的时候就不得了了，人多得很，搞数字的要上3楼，总是被2楼的模拟影响，2楼模拟的人要下楼，总是要等电梯上了3楼，再下来，互相影响很是麻烦，商务楼的物业为解决这个问题，提出了2个方案，第1个（笑死人了）电梯扩大，可以装更多的人，电梯大了是好，但公司会招人，人又多了，再换电梯，再招人...永远死循环，有一个办法到挺好，大家索性不要电梯，直接往下跳，不管2楼的，3楼的，肯定解决问题，但肯定会出问题（第1个被枪毙掉了）第2个装2部电梯，一部专门上2楼，另一部专门上3楼WondeRFul!太机智了，这样2层楼面的工作人员就互不影响了。
End明白了否？数字地，模拟地互相会影响不是因为一个叫数字，一个叫模拟，而是他们用了同一部电梯--地，而这部电梯所用的井道就是我们在PCB上布得地线。
模拟回路的电流走这条线，数字回路的电流也走这条线，本来无可厚非，线布着就是用来导通电流的，可问题处在这根线上有电阻！而且最根本的问题是走这条线的电流要去2个不同的回路。
假设一下，有2股电流，数流，模流同时从地出发。
有2个器件，数件，模件。
若2个回路不分开，数流，模流回走到数件的接地端前的时候，损耗的电压为vv=（数流+模流）x走线电阻相当于数字器件的接地端相对于地端升高了v数字器件不满意了，我承认会升高少许电压，数流的那部分我认了，但模流的为什么要加在我头上？同理模拟器件也会同样抱怨2个解决方案第1个：你布的PCB线没有阻抗，自然不会引起干扰，就像2、3楼直接往下跳，那是井道最宽的时候，也就是可以装一个无限大的电梯，自然谁都不影响谁，但谁都知道，this ismission impossible第2个：2条回路分开走，数流，模流分开，既数地、模地分开。

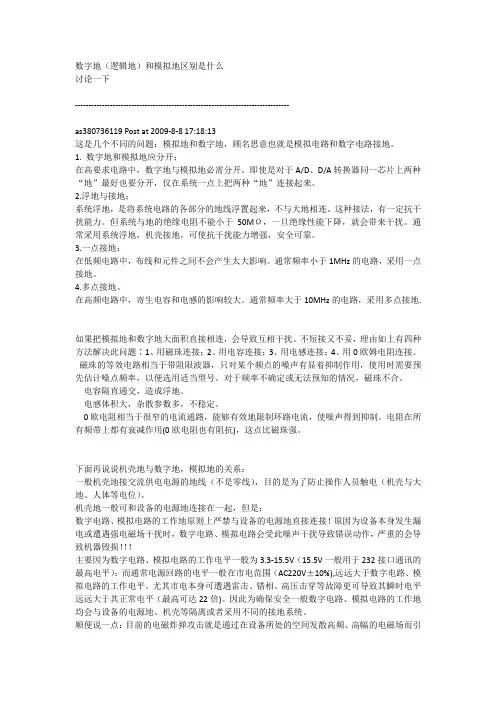

数字地（逻辑地）和模拟地区别是什么讨论一下--------------------------------------------------------------------------------as380736119 Post at 2009-8-8 17:18:13这是几个不同的问题：模拟地和数字地，顾名思意也就是模拟电路和数字电路接地。
1. 数字地和模拟地应分开；在高要求电路中，数字地与模拟地必需分开。
即使是对于A/D、D/A转换器同一芯片上两种“地”最好也要分开，仅在系统一点上把两种“地”连接起来。
2.浮地与接地；系统浮地，是将系统电路的各部分的地线浮置起来，不与大地相连。
这种接法，有一定抗干扰能力。
但系统与地的绝缘电阻不能小于50MΩ，一旦绝缘性能下降，就会带来干扰。
通常采用系统浮地，机壳接地，可使抗干扰能力增强，安全可靠。
3.一点接地；在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz的电路，采用一点接地。
4.多点接地。
在高频电路中，寄生电容和电感的影响较大。
通常频率大于10MHz的电路，采用多点接地.如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题∶1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显着抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
下面再说说机壳地与数字地，模拟地的关系：一般机壳地接交流供电电源的地线（不是零线），目的是为了防止操作人员触电（机壳与大地、人体等电位）。
机壳地一般可和设备的电源地连接在一起，但是：数字电路、模拟电路的工作地原则上严禁与设备的电源地直接连接！原因为设备本身发生漏电或遭遇强电磁场干扰时，数字电路、模拟电路会受此噪声干扰导致错误动作，严重的会导致机器毁损！！！主要因为数字电路、模拟电路的工作电平一般为3.3-15.5V（15.5V一般用于232接口通讯的最高电平）；而通常电源回路的电平一般在市电范围（AC220V±10%),远远大于数字电路、模拟电路的工作电平。
接地数字地模拟地信号地区别与接法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】接地:数字地,模拟地,信号地区别与接法除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V 电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
电路设计中的模拟地和数字地电路设计中的模拟地和数字地2011年05月24日星期二19：531为什么要分数字地和模拟地数字地和模拟地因为虽然是相通的，但是距离长了，就不一样了。
同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。
因为导线存在着电阻，电流流过时就会产生压降。
另外，导线还有分布电感，在交流信号下，分布电感的影响就会表现出来。
所以我们要分成数字地和模拟地，因为数字信号的高频噪声很大，如果模拟地和数字地混合的话，就会把噪声传到模拟部分，造成干扰。
如果分开接地的话，高频噪声可以在电源处通过滤波来隔离掉。
但如果两个地混合，就不好滤波了。
2如何设计数字地和模拟地在设计之前必须了解电磁兼容(EMC)的两个基本原则：第一个原则是尽可能减小电流环路的面积；第二个原则是系统只采用一个参考面。
相反，如果系统存在两个参考面，就可能形成一个偶极天线(注：小型偶极天线的辐射大小与线的长度、流过的电流大小以及频率成正比)；而如果信号不能通过尽可能小的环路返回，就可能形成一个大的环状天线(注：小型环状天线的辐射大小与环路面积、流过环路的电流大小以及频率的平方成正比)。
在设计中要尽可能避免这两种情况。
有人建议将混合信号电路板上的数字地和模拟地分割开，这样能实现数字地和模拟地之间的隔离。
尽管这种方法可行，但是存在很多潜在的问题，在复杂的大型系统中问题尤其突出。
最关键的问题是不能跨越分割间隙布线，一旦跨越了分割间隙布线，电磁辐射和信号串扰都会急剧增加。
在PCB设计中最常见的问题就是信号线跨越分割地或电源而产生EMI问题。
如图1所示，我们采用上述分割方法，而且信号线跨越了两个地之间的间隙，信号电流的返回路径是什么呢?假定被分割的两个地在某处连接在一起(通常情况下是在某个位置单点连接)，在这种情况下，地电流将会形成一个大的环路。
流经大环路的高频电流会产生辐射和很高的地电感，如果流过大环路的是低电平模拟电流，该电流很容易受到外部信号干扰。
磁珠和电感的区别简介：磁珠和电感作为两种常见的电子元件，在电子领域使用广泛。
它们都能够在电路中起到储存和释放能量的作用，但是它们的工作原理和特点略有不同。
本文将从磁性特性、工作原理、应用领域等方面探讨磁珠和电感之间的区别。
一、磁性特性1. 磁珠：磁珠是一种由磁性材料制成的小圆球状物体。
它具有良好的磁性，往往适用于高频电路中。
磁珠一般采用铁氧体等材料制成，具有高磁导率和强磁饱和特性，可以在高频电路中提供较低的电感值。
磁珠在电路中起到滤波、隔离和储能的作用。
2. 电感：电感是一种由导体线圈制成的元件，主要使用导体线圈的电磁感应原理。
电感的磁性取决于线圈中的线圈材料和线圈的形状。
线圈中的磁性材料一般采用镍铁合金，具有较高的磁导率和饱和磁感应强度。
电感可以在电路中储存和释放能量，具有阻抗变化和滤波功能。
二、工作原理1. 磁珠：磁珠主要通过磁导率和磁感应强度来调整电路中的电感值。
当电流通过磁珠时，磁珠内部会产生磁场，通过改变磁场强度和方向，可以改变电感的大小和性质。
磁珠可根据不同的工作频率和电流条件选择合适的材料和尺寸。
2. 电感：电感基于电磁感应原理工作。
当电流通过线圈时，产生的磁场会自感应回到线圈中，产生感应电动势，并对电路中的电流起到调节的作用。
线圈的大小和形状以及线圈中的材料都会影响电感的大小和性能。
通过改变线圈的参数，可以实现对电流和电压的调控。
三、应用领域1. 磁珠：磁珠常见于高频电路和无线通信领域。
它们广泛应用于滤波器、隔离器和匹配器等电路中，可提供较低的电感值和较高的频率响应。
磁珠还可用于电源管理电路和射频功率放大器等应用，具有稳定性和可靠性的特点。
2. 电感：电感广泛应用于电源电路、放大器、射频通信和变频器等领域。
在直流电源电路中，电感可用于稳定电流和降低电压波动。
在放大器和射频通信领域，电感可用于匹配和调谐，提高信号转换效率。
电感还常用于变频器中的滤波和电路保护等方面。
结论：磁珠和电感作为常见的电子元件，在电子领域起到重要作用。
么是数字地和模拟地,处理原则又是什么什么是数字地和模拟地，处理原则又是什么，其实他们二者本质是一养的，就是数字地和模拟地都是地。
但是又有些不同，那我们又该如何区分他们，他们相互之间是否又有什么影响。
数字地、模拟地互相会影响不是因为一个叫数字，一个叫模拟，而是他们用了同一部电梯：地，而这部电梯所用的井道就是我们在PCB上布得地线。
模拟回路的电流走这条线，数字回路的电流也走这条线，本来无可厚非，线布着就是用来导通电流的，可问题出在这根线上有电阻！而且最根本的问题是走这条线的电流要去2 个不同的回路。
假设一下：有2股电流，数流，模流同时从地出发。
有2个器件：数字件和模拟件。
若2个回路不分开，数流模流走到数字件的接地端前的时候，损耗的电压为V=（数流+模流）X走线电阻，相当于数字器件的接地端相对于地端升高了V，数字器件不满意了，我承认会升高少许电压，数流的那部分我认了，但模流的为什么要加在我头上？同理模拟器件也会同样抱怨！什么是数字地和模拟地,处理原则又是什么两个解决方案：第1个：你布的PCB线没有阻抗，自然不会引起干扰，就像2、3楼直接往下跳，那是井道最宽的时候，也就是可以装一个无限大的电梯，自然谁都不影响谁，但谁都知道，This is mission impossible！第2个：2条回路分开走，数流，模流分开，既数地、模地分开。
同理，有时虽在模拟回路中，但也要分大、小电流回路，就是避免相互干扰。
所谓的干扰就是：2个不同回路中的电流在PCB走线上引起的电压，这2部分电压互相叠加而产生的。
下面再具体介绍，简单来说，数字地是数字电路部分的公共基准端，即数字电压信号的基准端；模拟地是模拟电路部分的公共基准端，模拟信号的电压基准端（零电位点）。
一、分为数字地和模拟地的原因由于数字信号一般为矩形波，带有大量的谐波。
如果电路板中的数字地与模拟地没有从接入点分开，数字信号中的谐波很容易会干扰到模拟信号的波形。
当模拟信号为高频或强电信号时，也会影响到数字电路的正常工作。
接地数字地模拟地信号地区别与接法文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]接地:数字地,模拟地,信号地区别与接法除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V 电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
磁珠和电感的区别之五兆芳芳创作磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交换信号转化为热能，电感把交换存储起来，迟缓的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件.电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射搅扰，而电感用于这方面则偏重于抑制传导性搅扰.两者都可用于处理EMC、EMI问题.磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS 等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率规模很少超出50MHZ.地的连接一般用电感，电源的连接也用电感，而对信号线则常采取磁珠.片式磁珠与片式电感片式电感在电子设备的PCB板电路中会大量使用理性元件和EMI滤波器元件，这些元件包含片式电感和片式磁珠.在需要使用片式电感的场合，要求电感实现以下两个根本功效：电路谐振和扼流电抗.谐振电路包含谐振产生电路、振荡电路、时钟电路、脉冲电路、波形产生电路等.谐振电路还包含高Q带通滤波器电路.要使电路产生谐振，必须有电容和电感同时存在于电路中.在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的.在谐振电路中，电感必须具有高品质因素Q，窄的电感偏差，稳定的温度系数，才干达到谐振电路窄带，低的频率温度漂移的要求.高Q电路具有锋利的谐振峰值.窄的电感偏置包管谐振频率偏差尽量小.稳定的温度系数包管谐振频率具有稳定的温度变更特性.尺度的径向引出电感和轴向引出电感以及片式电感的差别仅仅在于封装不一样.电感结构包含介质资料(通常为氧化铝陶瓷资料)上绕制线圈，或空心线圈以及铁磁性资料上绕制线圈.在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻(DCR，定义为元件在没有交换信号下的直流电阻)、额外电流和低Q值.当作为滤波器使用时，希望宽的带宽特性，因此其实不需要电感的高Q特性，低的直流电阻(DCR)可以包管最小的电压降.片式磁珠片式磁珠是目前应用、成长很快的一种抗搅扰元件，廉价、易用，滤除高频噪声效果显著.片式磁珠由软磁铁氧体资料组成，片式铁氧体磁珠的结构和等效电路如图2所示，实质上它就是1个叠层型片式电感器，是由铁氧体磁性资料与导体线圈组成的叠层型独石结构.由于在低温下烧结而成，因而具有致密性好、可靠性初等优点.两端的电极由银/镍/焊锡3层组成，可满足再流焊和波峰焊的要求.在图2所示的等效电路中，R代表由于铁氧体资料的损耗(主要是磁损耗)以及导体线圈的欧盟损耗而引起的等效电阻，C是导体线圈的寄生电容.(a)片式铁氧体磁珠外形(b)片式铁氧体磁珠的结构(c)等效电路图2 片式铁氧体磁珠的结构与等效电路片式磁珠的功效主要是消除存在于传输线结构(PCB 电路)中的RF噪声，RF能量是叠加在直流传输电平上的交换正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁搅扰沿着线路传输和辐射(EMI).要消除这些不需要的信号能量，使用片式磁珠饰演高频电阻的角色(衰减器)，该器件允许直流信号通过，而滤除交换信号.通常高频信号为30MHz以上，但是低频信号也会受到片式磁珠的影响.片式磁珠不但具有小型化和轻量化的优点，并且在射频噪声频率规模内具有高阻抗特性，可以消除传输线中的电磁搅扰.片式磁珠能够下降直流电阻，以免对有用信号产生过大的衰减.片式磁珠还具有显著的高频特性和阻抗特性，能更好的消除RF能量.在高频缩小电路中还能消除寄生振荡.有效的任务在几个MHz到几百MHz的频率规模内.片式磁珠在过大的直流电压下，阻抗特性会受到影响，另外，如果任务温升太高，或外部磁场过大，磁珠的阻抗都会受到倒霉的影响.电感知识电感元件通常是由漆包线或纱包线等带有绝缘表层的导线绕制而成，少数电感元件因圈数少或性能方面的特殊要求，采取裸铜线或镀银铜线绕制.电感元件中不带磁芯或铁芯的一般称为空心电感线圈，带有磁芯的则称作磁芯线圈或铁芯线圈.一、电感元件的种类及电路符号电感元件在电子电路中主要与电容组成LC谐振回路，其作用是调谐、选频、振荡、阻流及带通（带阻）滤波等.电感元件的线圈匝数、骨芯资料、用线粗细及外形大小等因任务频率不合而有很大不同.低频电感元件为了削减线圈匝数、取得较大电感量和较小的体积，大多采取铁芯或磁芯（铁氧体芯）.中频、中高频和中低频电感元件则多以磁芯为骨芯.电感元件的种类良多，图1给出了经常使用电感元件分类情况.不管是何种电感元件，其电路符号一般都由两部分组成，即代表线圈的部分与代表磁芯和铁芯的部分.线圈部分分为有抽头和无抽头两种.线圈中没有磁芯或铁芯时即为空心线圈，则不画代表磁芯或铁芯的符号.磁芯或铁芯符号有可否调节及有无间隙之区别，图1示出了各类经常使用电感元件的实物及电路符号.'980')this.width='980';" border=0>随着微型元器件技巧的不竭成长及工艺水平的提高，片状（贴片）线圈和印制线圈的应用规模也相应拓展.片状线圈外形如同较大的片状电容；印制线圈则是直接制作在印制板上，外形与细长状印刷线路相似，只是匝数、大小、线宽等均按所要求的线圈参数设计.两者的外形示意图如图2所示二、电感元件的参数及识别除固定电感器和部分阻流圈（如低频扼流圈）为通用元件（只要规格相同，各类机型的机子上均可使用）外，其余的均为电视机、收音机等专用元件.专用元件的使用应以元件型号为主要依据，具体参数大都不需考虑.固定电感器及阻流圈的主要参数及识别办法分述如下：(1)电感量L电感量L也称自感系数，是用来暗示电感元件自感应能力的物理量.当通过一个线圈的磁通产生变更时，线圈中便会产生电势，这就是电磁感应现象.电势大小正比于磁通变更的速率和线圈匝数.自感电势的标的目的总是阻止电流变更的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来暗示.L的根本单位为H（亨），实际用得较多的单位为mH（毫亨）和μH（微亨），其换算关系是：1H＝103mH＝106μH(2)感抗XL线圈对交换电有阻力作用，阻力大小用感抗XL来暗示.XL与线圈电感量L和交换电频率f 成正比，计较公式为：XL(Ω）＝2πf(Hz)L(H)(3)品质因数Q线圈在一定频率的交换电压下任务时，其感抗XL和等效损耗电阻之比即为Q值，表达式为：Q＝2πfL/R.由此可见，线圈的感抗越大、损耗电阻越小，其Q值就越高.损耗电阻在频率 f 较低时，可视作线圈的直流电阻；当f 较高时，因线圈骨架及浸渍物的介质损耗、铁芯及屏蔽罩损耗、导线高频趋肤效应损耗等影响较明显，R 就应包含各类损耗在内的等效损耗电阻，不克不及仅计较直流电阻.直流电阻是电感线圈的自身电阻，可用万用表电阻挡直接测得.(4）额外电流通常是指允许长时间通过电感元件的直流电流值.选用电感元件时，其额外电流值一般要稍大于电路中流过的最大电流.电感元件的识别十分容易.固定电感器一般都将电感量和型号直接标在其概略，一看便知.有些电感器则只标注型号或电感量一种，还有一些电感元件只标注型号及商标等，如需知其他参数等，只有查阅产品手册或相关资料.三、电感线圈的选用①按任务频率的要求选择某种结构的线圈，用于音频段的一般要用带铁心（硅钢片或坡莫合金）或低频铁氧体芯的，在几百千赫到几兆赫间的线圈最好用铁氧体芯，并以多股色缘线绕制的，这样可以削减集肤效应，提高Ｑ值.要用几兆赫到几十赫的线圈时，宜选用单股镀银粗铜线绕制，磁芯要采取短波高频铁氧体，也经常使用空心线圈，由于多股线间散布电容的作用及介质损耗的增加，所以不适宜频率高的地方，在一百兆赫以上时一般不克不及选用铁氧体芯口只能用宽心线圈.②因为线圈骨架的资料与线圈的损耗有关，因此用在高频电路里的线圈，通常应选用高频损耗小的高频瓷作骨架，对于要求不高的场合，可选用塑料，胶木和纸作骨架的电感器，虽然损耗大一些，但它们价钱低廉、制作便利、重量小.③在选用线圈时必须考虑机械结构是否牢固，不该使线圈松脱，引线接点勾当等.四、电感器的检测办法使用万用表的电阻挡，丈量电感器的通断及电阻值大小，通常是可以对其黑白作出辨别判断的.将万用表置于Ｒ×１挡、红、黑表笔各任接电感器的任一引出端，此时指针应向右摆动，按照测出的电阻值大小，可具体分下述三种情况进行辨别.①被测电感器电阻值太小，说明电感器内部线圈有短路性毛病，注意测试操纵时，一定要先认真将万用表调零，并仔细不雅察针向右摆动的位置是否确实到达零位，以免造成误判，当思疑色码电感器内部有短路性毛病时，最好是用Ｒ×１挡频频多测几回，这样才干作出正确的辨别.②被测电感器有电阻值，色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线线径、绕制圈数有直接关系，线径越细，圈数越多，则电阻值越大，一般情况下用万用表Ｒ×１挡丈量，只要能测出电阻值，则可认为被测电感器是正常的.③被测电感器的电阻值为无穷大，这种现象比较容易区分，说明电感器内部的线圈或引出端与线圈接点处产生了断路性毛病.电感知识2007-06-20 17:47电感器Inductor凡能产生电感作用的元件统称电感器，一般的电感器由线圈组成，所以又称电感线圈，为了增加电感量和Q值并缩小体积，通常在线圈加有软磁铁氧体磁芯.电感器可分为固定电感和可调电感（微调电感量）.固定电感器一般用色码或色环来标记电感量，因此也称色码电感器.由于整机小型化和生产自动化的要求, 目前电感器已向贴装(SMD) 标的目的成长.电感值 Inductance当一个线圈中的电流变更时，变更的电流所产生的通过线圈回路自身的磁通量也产生变更，使线圈自身产生感应电动势.自感系数则是表征线圈产生自感应能力的一个物理量，自感系数也称自感或电感，用L来暗示，采取亨利（H）做单位，它的千分之一称毫亨（mH），百万分之一称为微亨（μH）,微亨的千分之－称为纳亨(NH) .品质因数Quality factor品质因数Q是用来权衡储能元件（电感或电容）所储存的能量与其耗费能量之间关系的一个因数，暗示为：Q=2π最大储存能量/每周消散能量.一般要求电感线圈的Q值愈大愈好, 但过大会使任务回路的稳定性变差.自谐频率Self-resonant frequency电感器并不是是纯理性元件，尚有散布电容份量，由电感器自己固有电感和散布电容而在某一个频率上产生的谐振，称为自谐频率,亦称共振频率.用S.R.F. 暗示, 单位为兆赫（MHz）.直流电阻DC Resistance (DCR)电感线圈在非交换电下量得之电阻,在电感设计中,直流电阻愈小愈好,其量测单位为欧姆,通常以其最大值为标注.阻抗值Impedance电感的阻抗值是指其在电流下所有的阻抗的总和(单数) ,包含了交换及直流的部分，直流部分的阻抗值仅仅是绕线的直流电阻(实部)，交换部分的阻抗值则包含电感的电抗(虚部).从这个意义上讲, 也可以把电感器看成是"交换电阻器”.额外电流Rated current允许能通过一电感之连续直流电流强度,此直流电流的强度是基於该电感在最大的额外情况温度中的最大温升,额外电流与一电感籍由低的直流电阻以下降绕线的损失的能力有关,亦与电感驱散绕线的能量损失的能力有关,因此,额外电流可籍著下降直流电阻或增加电感尺寸来提高,对低频的电流波形,其均方根电流值可以用来代替直流额外电流,额外电流与电感的磁性并没有干系.电感器的检测电感线圈或色码电感的罕有毛病表示为烧断欠亨，对于这种毛病现象，可以用万用表直接丈量，通则为能用，不克不及则为断路，可按照具体情况采纳维修或改换新品；如果是电感量产生变更，可用仪器测电感量或代换法判断毛病.经常使用电感的识别作者：信息来源:电子市场 2007-4-8字体大小:小中大网友评论0 条进入论坛电感在电路中经常使用“L”加数字暗示，如：L6暗示编号为6的电感.电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成.直流可通过线圈，直流电阻就是导线自己的电阻，压降很小.当交换信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的标的目的与外加电压的标的目的相反，阻碍交换的通过，所以电感的特性是通直流阻交换，...电感在电路中经常使用“L”加数字暗示，如：L6暗示编号为6的电感.电感线圈将绝缘的导线在绝缘的骨架上绕一定的圈数制成.直流可通过线圈，直流电阻就是导线自己的电阻，压降很小；当交换信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的标的目的与外加电压的标的目的相反，阻碍交换的通过，所以电感的特性是通直流阻交换，频率越高，线圈阻抗越大.电感在电路中可与电容组成振荡电路.电感一般有直标法和色标法，色标法与电阻类似.如：棕、黑、金、金暗示1uH（误差5%）的电感.电感的根本单位为：亨（H）；换算单位有：1H=103mH=106uH.电感的标示办法4.数码标示法如:102J为10*100UH电感器入门电感器是一种非线性元件，可以储存磁能.由于通过电感的电流值不克不及突变，所以，电感对直流电流短路，对突变的电流呈高阻态.电感器在电路中的根本用途有：扼流、交换负载、振荡、陷波、调谐、抵偿、偏转等.电感器是一种经常使用的电子元器件.当电流通过导线时，导线的周围会产生一定的电磁场，并在处于这个电磁场中的导线产生感应电动势——自感电动势，我们将这个作用称为电磁感应.为了增强电磁感应，人们常将绝缘的导线绕成一定圈数的线圈，我们将这个线圈称为电感线圈或电感器，简称为电感.电感器的特性与电容器的特性正好相反，它具有阻止交换电通过而让直流电顺利通过的特性.直流信号通过线圈时的电阻就是导线自己的电阻压降很小；当交换信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的标的目的与外加电压的标的目的相反，阻碍交换的通过，所以电感器的特性是通直流、阻交换，频率越高，线圈阻抗越大.电感器在电路中经常和电容器一起任务，组成LC滤波器、LC振荡器等.另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等.依照外形，电感器可分为空心电感器(空心线圈)与实心电感器(实心线圈).依照任务性质，电感器可分为高频电感器(各类天线线圈、振荡线圈)和低频电感器(各类扼流圈、滤波线圈等).依照封装形式，电感器可分为普通电感器、色环电感器、环氧树脂电感器、贴片电感器等.依照电感量，电感器可分为固定电感器和可调电感器.在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以组成一个电感器，通常把这种电感器称为印制电感或微带线.微带线在电路原理图中通经常使用图1所示的符号来暗示，如果只是一根短粗黑线，则称其为微带线；若是两根平行的短粗黑线，则称其为微带线藕合器.在电路中，微带线耦合器的作用有点类似变压器，用于信号的变换与传输，有时也称为互感器.电子设备中，我们经常可以看到有许多如图2所示的磁环，那么这些小东西有哪些作用呢?这种磁环与连接电缆组成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中经常使用的抗搅扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体资料制成，所以又称铁氧体磁环(简称磁环).在图2中，上面为一体式磁环，下面为带装置夹的磁环.磁环在不合的频率下有不合的阻抗特牲.一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大.大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围情况中各类杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改动原来传输的有用信号，严重搅扰电子设备的正常任务，因此下降电子设备的电磁搅扰(EM)已经是必须考虑的问题.在磁环作用下，即便正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，并且成本低廉.在电路原理图中，电感器经常使用符号“L”加数字暗示，如“M”暗示编号为6的电感器，不合类型的电感器在电路原理图中通常采取不合的符号来暗示，如图3所示.电感器任务能力的大小用“电感量”来暗示，暗示产生感应电动势的能力.电感量的根本单位是亨利(H)，经常使用单位为毫亨(mH)、微亨(11H)与纳亨(nH)，它们之间的换算关系如下：1H210002nEIGl000000yH＝1000000000nH.电感器的电感量标示办法有直标法、文字符号法、色标法及数码标示法.直标法直标法是将电感器的标称电感量用数字和文字符号直接标在电感器外壁上，电感量单位前面用一个英文字母暗示其允许偏差，各字母所代表的允许偏差见下表.例如：560uHK暗示标称电感量为560uH,允许偏差为土10％文字符号法文字符号法是将电感器的标称值和允许偏差值用数字和文字符号按——定的纪律组合标记在电感体上.采取这种标示办法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点.例如：4N7暗示电感量为4．7nH，4R7则代表电感量为4．7uH;47N暗示电感量为47nH，6R8暗示电感量为6．8uH.采取这种标示法的电感器通常后缀一个英文字母暗示允许偏差，各字母代表的允许偏差与直标法相同(见上表).色标法色标法是指在电感器概略涂上不合的色环来代表电感量(与电阻器类似)，通经常使用四色环暗示，紧靠电感体一端的色环为第一环，露着电感体赋性较多的另一端为末环.其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各类颜色所代表的数值见表2.例如：色环颜色辨别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％.数码标示法数码标示法是用三位数字来暗示电感器电感量的标称值，，该办法罕有于贴片电感器上.在三位数字中，从左至右的第一、第二位为有效数字，第三位数字暗示有效数字前面所加“0”的个数(单位为uH).如果电感量中有小数点，则用“R”暗示，并占一位有效数字.电感量单位前面用一个英文字母暗示其允许偏差，各字母代表的允许偏差见表1.例如：标示为“102J”的电感量为10×102=1000uH，允许偏差为土 5％；标示为“183K”的电感量为18mH，允许偏差为士10％.需要注意的是要将这种标示法与传统的办法区别开，如标示为“470”或“47”的电感量为47uH，而不是470uH.电感器的主要参数电感量电感量暗示电感线圈任务能力的大小.电感器的电感量取决于电感线圈导线的粗细、绕制的形状与大小、线圈的匝数(圈数)以及中间导磁资料的种类、大小及装置的位置等因素.)品质因数(Q) 由于导线自己存在电阻值，由导线绕制的电感器也就存在电阻的一些特性，导致电能的消耗.Q值越高，暗示这个电阻值越小，使电感越接近理想的电感，当然质量也就越好.中波收音机使用的振荡线圈的Q值一般为55—75.散布电容在互感线圈中，两线圈之间还会存在线圈与线圈问的匝间电容,称为散布电容.散布电容对高频信号将有很大影响，散布电容越小，电感器在高频任务时性能越好.对于大功率电感器，除上述参数外，还有最大任务电流和任务频率.普通的指针式万用表不具备专门测试电感器的挡位，我们使用这种万用表只能大致丈量电感器的黑白：用指针式万用表的R×1Ω挡丈量电感器的阻值，测其电阻值极小(一般为零)则说明电感器根本正常；若丈量电阻为∞，则说明电感器已经开路损坏.对于具有金属外壳的电感器(如中周)，若检测得振荡线圈的外壳(屏蔽罩)与各管脚之间的阻值，不是∞，而是有一定电阻值或为零，则说明该电感器存在问题.采取具有电感挡的数字万用表来检测电感器是很便利的，将数字万用表量程开关拨至适合的电感档，然后将电感器两个引脚与两个表笔相连便可从显示屏上显示出该电感器的电感量.若显示的电感量与标称电感量相近，则说明该电感器正常显示的电感量与标称值相差良多，则说明该电感器有问题.)需要说明的是：在检测电感器时，数字万用表的量程选择很重要，最好选择接近标称电感量的量程去丈量，不然，测试的结果将会与实际值有很大的误差.电感线圈的主要特性参数1、电感量L电感量L暗示线圈自己固有特性，与电流大小无关.除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注.2、感抗XL电感线圈对交换电流阻碍作用的大小称感抗XL，单位是欧姆.它与电感量L和交换电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是暗示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R. 线圈的Q值愈高，回路的损耗愈小.线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的。
快速认识模拟地和数字地形成干扰的基本要素有三个：（1）干扰源，指产生干扰的元件、设备或信号，用数学语言描述如下：du/dt，di/dt大的地方就是干扰源。
如：雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。
（2）传播路径，指干扰从干扰源传播到敏感器件的通路或媒介。
典型的干扰传播路径是通过导线的传导和空间的辐射。
（3）敏感器件，指容易被干扰的对象。
如：A/D、D/A变换器，单片机，数字IC，弱信号放大器等。
抗干扰设计的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。
1 抑制干扰源抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。
这是抗干扰设计中最优先考虑和最重要的原则，常常会起到事半功倍的效果。
减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。
减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
抑制干扰源的常用措施如下：（1）继电器线圈增加续流二极管，消除断开线圈时产生的反电动势干扰。
仅加续流二极管会使继电器的断开时间滞后，增加稳压二极管后继电器在单位时间内可动作更多的次数。
（2）在继电器接点两端并接火花抑制电路（一般是RC串联电路，电阻一般选几K 到几十K，电容选0.01uF），减小电火花影响。
（3）给电机加滤波电路，注意电容、电感引线要尽量短。
（4）电路板上每个IC要并接一个0.01μF～0.1μF高频电容，以减小IC对电源的影响。
注意高频电容的布线，连线应靠近电源端并尽量粗短，否则，等于增大了电容的等效串联电阻，会影响滤波效果。
（IC，即集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。
）（5）布线时避免90度折线，减少高频噪声发射。
（6）可控硅两端并接RC抑制电路，减小可控硅产生的噪声（这个噪声严重时可能会把可控硅击穿的）。
1、电感是储能元件，而磁珠是能量转换（消耗）器件2、电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策3、磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理EMC、EMI问题。
EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。
前者用磁珠，后者用电感。
4、磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。
5、电感一般用于电路的匹配和信号质量的控制上。
一般地的连接和电源的连接。
在模拟地和数字地结合的地方用磁珠。
对信号线也采用磁珠。
磁珠的大小（确切的说应该是磁珠的特性曲线）取决于需要磁珠吸收的干扰波的频率。
磁珠就是阻高频，对直流电阻低，对高频电阻高。
比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻。
因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。
一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
一关于磁珠：磁珠提供一个经济实用的使高频噪声或者振荡衰减的方法。
在线上放一个磁珠，将会阻塞或者抑制RF的干扰，它在低频段呈现较低的阻抗，而在相应的很宽的高频范围内将呈现较高的阻抗。
此阻抗所表现出来的对EMI,RFI抑制的能力取决于源，磁珠以及负载阻抗。
磁珠的工作原理：高频时，磁珠的渗透性和损耗都是随着频率变化的，当损耗增加的时候，渗透性是降低的。
下面的两幅图将能指导你如何使用磁珠的此特性：通常，将磁珠放在线上以做成one－turn设备。
在较低频率时候，此组件呈现出一较小的电感而使得其电抗通常可以忽略，而在高频时，设备呈现出很高的系列电阻和近乎0值的电抗。
模拟地与数字地详解二者本质是一直的，就是数字地和模拟地都是地。
要明白为什么要分开，先听一个故事；我们公司的商务楼，2楼是搞模拟的，3楼是搞数字的，整幢楼只有一部电梯，平时人少的时候还好办，上2楼上3楼互不影响，但每天上下班的时候就不得了了，人多得很，搞数字的要上3楼，总是被2楼搞模拟的人影响，2楼模拟的人要下楼，总是要等电梯上了3楼再下来，互相影响很是麻烦，商务楼的物业为解决这个问题，提出了2个方案：第1个（笑死人了）电梯扩大，可以装更多的人，电梯大了是好，但公司会招人，人又多了，再换电梯，再招人...永远死循环，有一个办法到挺好，大家索性不要电梯，直接往下跳，不管2楼的3楼的，肯定解决问题，但肯定会出问题（第1个被枪毙掉了）。
第2个办法装2部电梯，一部专门上2楼，另一部专门上3楼，Wonderful！太机智了，这样2层楼面的工作人员就互不影响了。
明白了否？数字地、模拟地互相会影响不是因为一个叫数字，一个叫模拟，而是他们用了同一部电梯：地，而这部电梯所用的井道就是我们在PCB上布得地线。
模拟回路的电流走这条线，数字回路的电流也走这条线，本来无可厚非，线布着就是用来导通电流的，可问题出在这根线上有电阻！而且最根本的问题是走这条线的电流要去2个不同的回路。
假设一下：有2股电流，数流，模流同时从地出发。
有2个器件：数字件和模拟件。
若2个回路不分开，数流模流走到数字件的接地端前的时候，损耗的电压为V=（数流+模流）X走线电阻，相当于数字器件的接地端相对于地端升高了V，数字器件不满意了，我承认会升高少许电压，数流的那部分我认了，但模流的为什么要加在我头上？同理模拟器件也会同样抱怨！两个解决方案：第1个：你布的PCB线没有阻抗，自然不会引起干扰，就像2、3楼直接往下跳，那是井道最宽的时候，也就是可以装一个无限大的电梯，自然谁都不影响谁，但谁都知道，This is mission impossible！第2个：2条回路分开走，数流，模流分开，既数地、模地分开。
接地:数字地,模拟地,信号地区别与接法除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V 电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同，屏蔽地的接法也不一样。
图解PCB布线数字地、模拟地、电源地-单点接地抗干扰!我们在进行pcb布线时总会面临一块板上有两种、三种地的情况，傻瓜式的做法当然是不管三七二十一，只要是地就整块敷铜了。
这种对于低速板或者对干扰不敏感的板子来讲还是没问题的，否则可能导致板子就没法正常工作了。
当然若碰到一块板子上有多种地时，即使板子没什么要求，但从做事严谨认真的角度来讲，咱们也还是有必要采用本文即将讲到的方法去布线，以将整个系统最优化，使其性能发挥到极致！当然关于这些地的一些基础概念、为什么要将它们分开，本文就不讲了，不懂的同学自己查哈！最后，关于本问题的探讨网上也有不少帖子，但大都是文字描述，没有图解，让人看了总有种知其然但不知其所以然的感觉，故本人在此大胆的图解下自己的思想，不对的地方还望高人指教，同时希望有不同意见的朋友留言。
感谢~一、对于板子上有数字地、模拟地、电源地这种情况：从这个图可以看出：模拟地和数字地是完全分开的，最后都单点接到了电源地，这样可以防止地信号的相互串扰而影响某些敏感元件，众所周知数字元件对干扰的容忍度要强于模拟元件，而数字地上的噪声一般比较大所以将它们的地分开就可以降低这种影响了。
还有单点接地的位置应该尽量靠近板子电源地的入口（起始位置），这样利用电流总是按最短路径流回的原理可将干扰降到最小。
二、对于板子上只有数字地、电源地这种情况：从此图可以看出：只在电源地和数字地之间用一个0欧电阻或磁珠之类的单点接地就行了，同样单点接地的位置应该尽量靠近板子电源地的入口（起始位置）。
三、将本人画的pcb系统展示一下（属于第二种情况）：1、地线分区2、0欧电阻单点接地3、板子正面图总结：本文图解非常适合于单片机控制系统的pcb地线布局，其它系统也可参考！。
一文读懂模拟地与数字地、磁珠、电感差异
简单来说，数字地是数字电路部分的公共基准端，即数字电压信号的基准端;模拟地是模拟电路部分的公共基准端，模拟信号的电压基准端（零电位点）。
一、分为数字地和模拟地的原因：由于数字信号一般为矩形波，带有大量的谐波。
如果电路板中的数字地与模拟地没有从接入点分开，数字信号中的谐波很容易会干扰到模拟信号的波形。
当模拟信号为高频或强电信号时，也会影响到数字电路的正常工作。
模拟电路涉及弱小信号，但是数字电路门限电平较高，对电源的要求就比模拟电路低些。
既有数字电路又有模拟电路的系统中，数字电路产生的噪声会影响模拟电路，使模拟电路的小信号指标变差，克服的办法是分开模拟地和数字地。
存在问题的根本原因是，无法保证电路板上铜箔的电阻为零，在接入点将数字地和模拟地分开，就是为了将数字地和模拟地的共地电阻降到最小。
二、数字地和模拟地处理的基本原则如下：如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥。
对于低频模拟电路，除了加粗和缩短地线之外，电路各部分采用一点接地是抑制地线干扰的最佳选择，主要可以防止由于地线公共阻抗而导致的部件之间的互相干扰。
而对于高频电路和数字电路，由于这时地线的电感效应影响会更大，一点接地会导致实际地线加长而带来不利影响，这时应采取分开接地和一点接地相结合的方式。
另外对于高频电路还要考虑如何抑制高频辐射噪声，方法是：尽量加粗地线，以降低噪声对地阻抗;满接地，即除传输信号的印制线以外，其他部分全作为地线。
不要有无用的大面积铜箔。
地线应构成环路，以防止产生高频辐射噪声，但环路所包围面积不可过大，以免仪器处于强磁场中时，产生感应电流。
但如果只是低频电路，则应避免地线环路。
数字电源和模拟电源最好隔离，地线分开布置，如果有A/D，则只在此处单点共地。
低频中没有多大影响，但建议模拟和数字一点接地。
高频时，可通过磁珠把模拟和数字地一点共地。
