零欧电阻和磁珠及电感的区别

电感和磁珠的什么联系与区别1. 磁珠主要用于高频隔离，抑制差模噪声等。

2. 电感是储能组件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能组件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错50M HZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠。

3. 详细论述：在电子设备的PCB板电路中会大量使用感性组件和EMI滤波器组件。

这些组件包括片式电感和片式磁珠，以下就这两种器述并分析他们的普通应用场合以及特殊应用场合。

表面贴装组件的好处在于小的封装尺寸和能够满足实际空间的要求。

除力以及其它类似物理特性不同外，通孔接插件和表面贴装器件的其它性能特点基本相同。

1. 片式电感： 在需要使用片式电感的实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振电路稳定的温度变化特性。

电感构造：标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料（一般为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

应用：l 在功率应用场合，作为扼流圈使用时，电感的主要关注参数是直流电阻（DCR）,额定电流，和低Q值。

0欧电阻的作用0欧的电阻大概有以下几个功能：①做为跳线使用。

这样既美观，安装也方便。

②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。

我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。

这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

③做保险丝用。

由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。

由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。

有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。

不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。

④为调试预留的位置。

可以根据需要，决定是否安装，或者其它的值。

有时也会用*来标注，表示由调试时决定。

⑤作为配置电路使用。

这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。

通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。

0欧的电阻的规格，一般是按功率来分，如1/8瓦，1/4瓦等等。

1、模拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。

如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。

地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。

人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。

虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。

如果把模拟地和数字地大面积直接相连，会导致互相干扰。

不短接又不妥，理由如上有四种方法解决此问题：用磁珠连接；用电容连接；用电感连接；用0欧姆电阻连接。

磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。

电感和磁珠的区别1、电感和磁珠都可以用于滤波，但是机理不一样。

电感滤波是将电能转化为磁能，磁能将通过两种方式影响电路：一种方式是重新转换回电能，表现为噪声；一种方式是向外部辐射，表现为EMI（电磁干扰）。

而磁珠是将电能转换为热能，不会对电路构成二次干扰。

2、电感在低频段滤波性能较好，但在50MHz以上的频段滤波性能较差；磁珠利用其电阻成分能充分地利用高频噪声，并将之转换为热能已达到彻底消除高频噪声的目的。

3、从EMC（电磁兼容）的层面说，由于磁珠能将高频噪声转换为热能，因此具有非常好的抗辐射功能，是常用的抗EMI器件，常用于用户接口信号线滤波、单板上高速时钟器件的电源滤波等。

4、电感和电容构成低通滤波器时，由于电感和电容都是储能器件，因此两者的配合可能产生自激；磁珠是耗能器件，与电容协同工作时，不会产生自激。

5、一般，电源用电感的额定电流相对较大，因此，电感常用于需要通过大电流的电源电路上，如用于电源模块滤波；而磁珠一般仅用于芯片级电源滤波（不过，目前市场上已经出现了大额定电流的磁珠）。

6、磁珠和电感都具有直流电阻，磁珠的直流电阻相对于同样滤波性能的电感更小一些，因此用于电源滤波时，磁珠上的压降更小。

另外要注意一些电感和磁珠的共同点：1）额定电流。

当电感的额定电流超过其额定电流时，电感值将迅速减小，但电感器件未必损坏；而磁珠的工作电流超过其额定电流时，将会对磁珠造成损伤。

2）直流电阻。

用于电源线路时，线路上存在一定的电流，如果电感或磁珠本身的直流电阻较大，则会产生一定压降。

因此选型中，都要求选择直流电阻小的器件。

3）频率特性曲线。

电感和磁珠的厂家资料都附有器件频率特性曲线图。

在选型中，需仔细参考这些曲线，以选择合适的器件。

应用时，注意其谐振频率。

电感和磁珠的区别电感是储能元件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理 EMC、EMI问题。

磁珠是用来吸收超高频信号，象一些RF 电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错 50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。

前者用磁珠，后者用电感。

对于扳子的 IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？电感一般用于电路的匹配和信号质量的控制上。

在模拟地和数字地结合的地方用磁珠。

在模拟地和数字地结合的地方用磁珠。

数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。

一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的 Impedance为600欧姆。

在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？我估计（以下全部估计，有错请指点）如果用磁珠或者直接相连的话，人体静电等意外电平会轻易进入交换机的地，这样交换机工作就不正常了。

电阻标值为0欧姆的电阻为0欧电阻。

0欧电阻是蛮有用的。

大概有以下几个功能：①做为跳线使用。

这样既美观，安装也方便。

②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。

我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。

这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。

附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

③做保险丝用。

由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。

由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。

有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。

不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。

④为调试预留的位置。

可以根据需要，决定是否安装，或者其它的值。

有时也会用*来标注，表示由调试时决定。

⑤作为配置电路使用。

这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。

通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。

磁珠磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。

磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。

磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。

要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。

磁珠和电感的区别磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。

电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。

片式磁珠与片式电感片式电感在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件，这些元件包括片式电感和片式磁珠。

在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路、振荡电路、时钟电路、脉冲电路、波形发生电路等。

谐振电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高品质因素Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振频率具有稳定的温度变化特性。

标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料(通常为氧化铝陶瓷材料)上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻(DCR，定义为元件在没有交流信号下的直流电阻)、额定电流和低Q 值。

当作为滤波器使用时，希望宽的带宽特性，因此并不需要电感的高Q特性，低的直流电阻(DCR)可以保证最小的电压降。

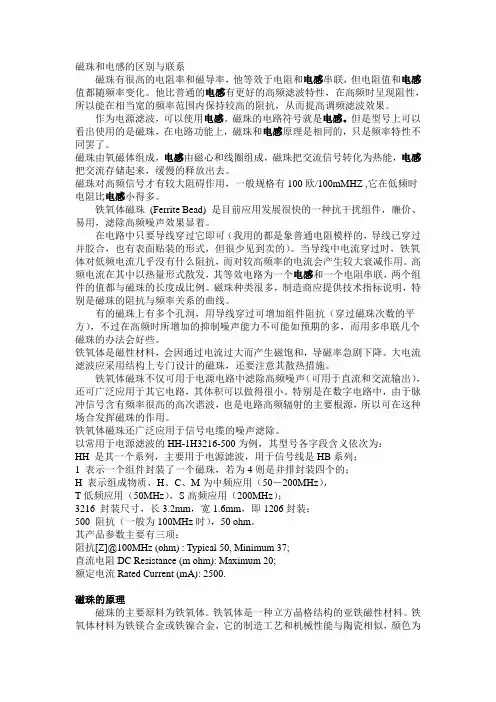

磁珠和电感的区别与联系磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。

他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

作为电源滤波，可以使用电感。

磁珠的电路符号就是电感。

但是型号上可以看出使用的是磁珠，在电路功能上，磁珠和电感原理是相同的，只是频率特性不同罢了。

磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。

铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个组件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（50MHz），S高频应用（200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），50 ohm。

磁珠和电感的区别磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，因此说电感是储能元件，而磁珠是能量转换(消耗)器件。

电感多用于电源滤波回路，磁珠多用于信号回路，磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。

两者都可用于处理EMC、EMI问题。

磁珠是用来吸收超高频信号，例如一些RF电路、PLL、振荡电路、含超高频存储器电路(DDR SDRAM，RAMBUS等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率围很少超过50MHZ。

地的连接一般用电感，电源的连接也用电感，而对信号线则常采用磁珠。

片式磁珠与片式电感片式电感在电子设备的PCB板电路中会大量使用感性元件和EMI滤波器元件，这些元件包括片式电感和片式磁珠。

在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。

谐振电路包括谐振发生电路、振荡电路、时钟电路、脉冲电路、波形发生电路等。

谐振电路还包括高Q带通滤波器电路。

要使电路产生谐振，必须有电容和电感同时存在于电路中。

在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。

在谐振电路中，电感必须具有高品质因素Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。

高Q电路具有尖锐的谐振峰值。

窄的电感偏置保证谐振频率偏差尽量小。

稳定的温度系数保证谐振频率具有稳定的温度变化特性。

标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。

电感结构包括介质材料(通常为氧化铝瓷材料)上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。

在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻(DCR，定义为元件在没有交流信号下的直流电阻)、额定电流和低Q值。

当作为滤波器使用时，希望宽的带宽特性，因此并不需要电感的高Q 特性，低的直流电阻(DCR)可以保证最小的电压降。

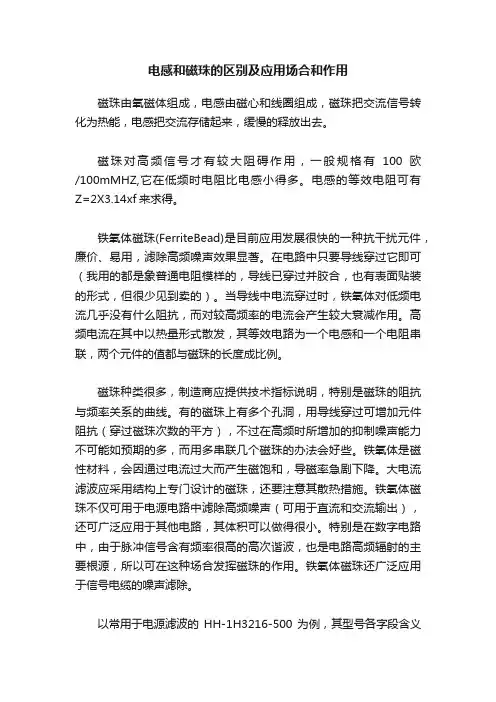

电感和磁珠的区别及应用场合和作用磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。

磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ,它在低频时电阻比电感小得多。

电感的等效电阻可有Z=2X3.14xf来求得。

铁氧体磁珠(FerriteBead)是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。

在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。

当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。

高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。

磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。

有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。

铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。

大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。

铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。

特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。

铁氧体磁珠还广泛应用于信号电缆的噪声滤除。

以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH是其一个系列，主要用于电源滤波，用于信号线是HB系列；1表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；3216封装尺寸，长3.2mm，宽1.6mm，即1206封装；500阻抗（一般为100MHz时），50ohm。
