槽轮几何尺寸计算表

V带轮设计

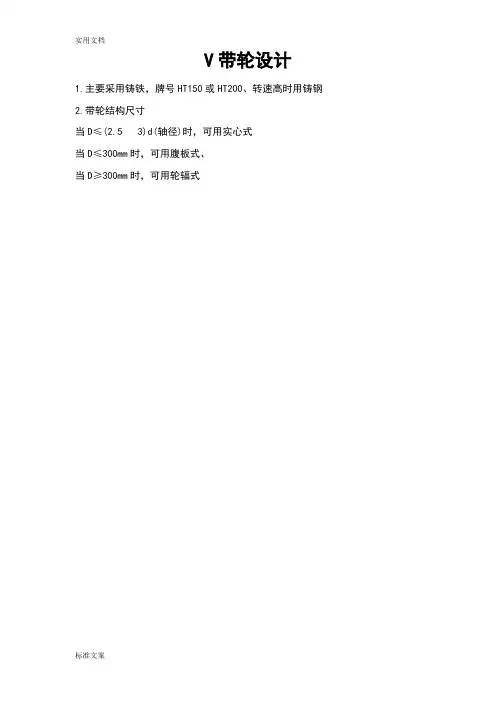

1.主要采用铸铁，牌号HT150或HT200、转速高时用铸钢
2.带轮结构尺寸
当D≤(2.53)d(轴径)时，可用实心式
当D≤300mm时，可用腹板式、
当D≥300mm时，可用轮辐式

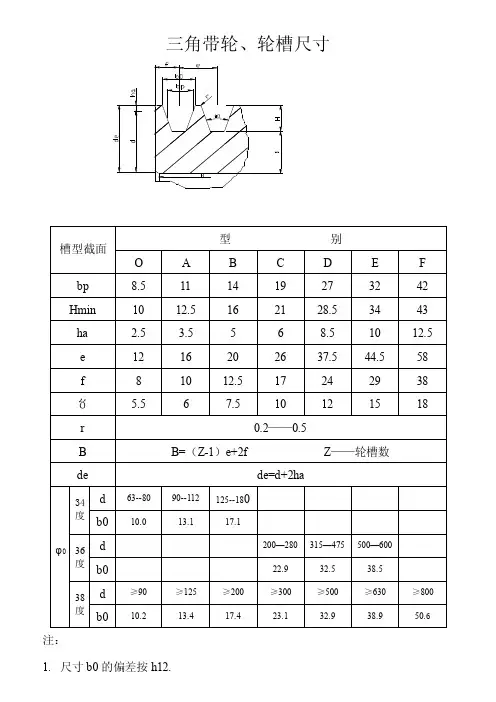

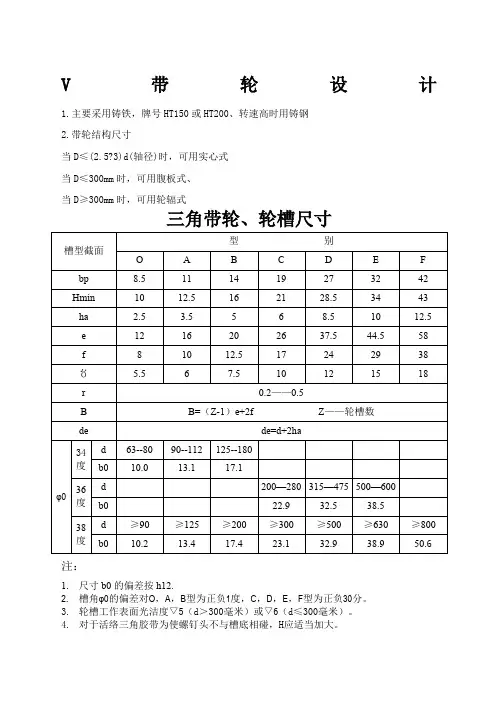

三角带轮、轮槽尺寸
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。

3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。

4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。

活络三角带小皮带轮最小直径dmin (毫米)
)
活络三角带单根胶带所能传递的功率P0 (千瓦
三角带轮的计算直径
三角带轮材料
1.铸铁ZT200，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。

）
三角胶带型号及截面尺寸（按GB1171——74
标准三角带 A,B,C,D,Z。

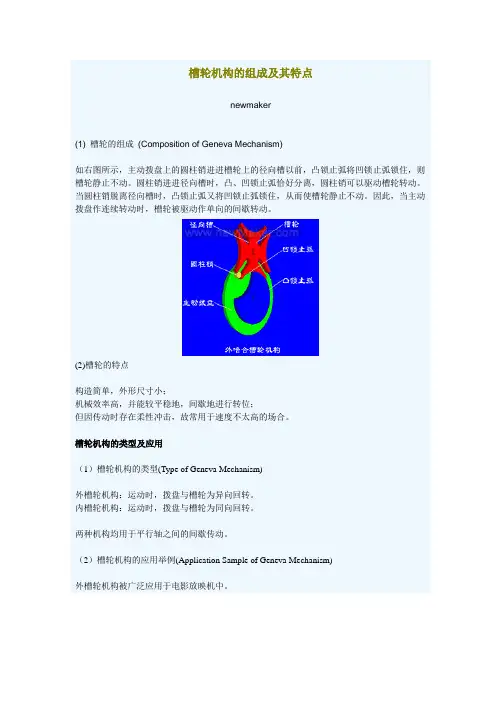

槽轮机构的组成及其特点newmaker(1) 槽轮的组成(Composition of Geneva Mechanism)如右图所示，主动拨盘上的圆柱销进进槽轮上的径向槽以前，凸锁止弧将凹锁止弧锁住，则槽轮静止不动。

圆柱销进进径向槽时，凸、凹锁止弧恰好分离，圆柱销可以驱动槽轮转动。

当圆柱销脱离径向槽时，凸锁止弧又将凹锁止弧锁住，从而使槽轮静止不动。

因此，当主动拨盘作连续转动时，槽轮被驱动作单向的间歇转动。

(2)槽轮的特点构造简单，外形尺寸小；机械效率高，并能较平稳地，间歇地进行转位；但因传动时存在柔性冲击，故常用于速度不太高的场合。

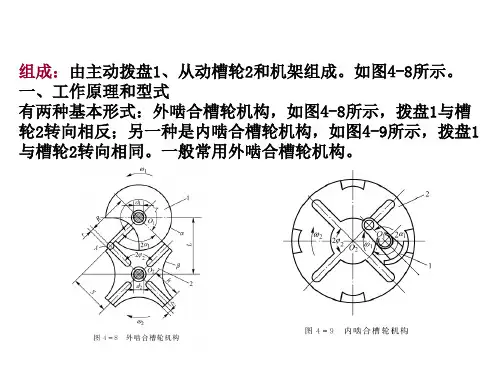

槽轮机构的类型及应用（1）槽轮机构的类型(Type of Geneva Mechanism)外槽轮机构：运动时，拨盘与槽轮为异向回转。

内槽轮机构：运动时，拨盘与槽轮为同向回转。

两种机构均用于平行轴之间的间歇传动。

（2）槽轮机构的应用举例(Application Sample of Geneva Mechanism)外槽轮机构被广泛应用于电影放映机中。

(3）球面槽轮机构(Sphere Geneva Mechanism)当需要在两相交轴之间进行间歇传动时，可采用球面槽轮机构。

右图为球面槽轮机构。

槽轮机构的运动系数及运动特性(1)槽轮机构的运动系数k (Motion Factor of Geneva Mechanism)k=td／t又因拨盘1一般为等速回转，因此时间的比值可以用拨盘转角的比值来表示。

可得外槽轮机构运动系数的另一表达式：由于运动系数k应大于零，所以由上式可知外槽轮径向槽的数目z应大于3。

又由上式可知，运动系数k总是小于0.5的。

也就是说，在这种槽轮机构中，槽轮的运动时间总是小于其静止的时间。

假如在拨盘1上均匀分布地装有n个圆销，则当拨盘转动一周时，槽轮将被波动n次，故运动系数是单圆销k=n(1/2-1/z)又因k值应小于或即是1，即n(1/2-1/z)≤1由此得n≤2z/(z-2)由此式可得槽轮z与圆销数n的关系如下表2)外槽轮机构的运动特性(Motion Property of Geneva Mechanism)如图所示为外槽轮机构在运动过程中的任一位置。

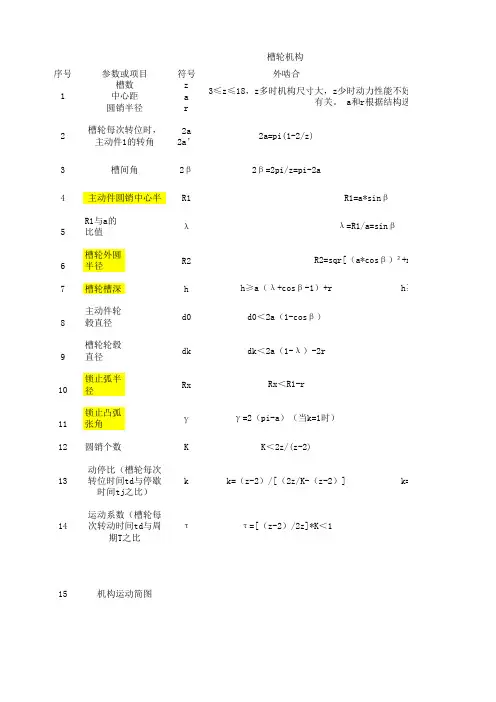

序号符号z a r 2a 2a’4R15R1与a的比值λ6槽轮外圆半径R27槽轮槽深h 8主动件轮毂直径d09槽轮轮毂直径dk 10锁止弧半径Rx 11锁止凸弧张角γ12圆销个数K 173********槽轮的角速度ω2ω2=d φ1/（dt）=[（λ²+λcos φ1）/（1+λ²+2λcos φ1）]*ω槽轮机构3≤z≤18，z多时机构尺寸大，z少时动力性能不好。

有关。

a和r根据结构选定2a=pi(1-2/z)参数或项目外啮合槽数12槽间角2β2β=2pi/z=pi-2a 2β=2pi/z=2a’-pi 中心距圆销半径槽轮每次转位时，主动件1的转角主动件圆销中心半径R1=a*sin βλ=R1/a=sin βR2=sqr[（a*cos β）²+r²]h≥a（λ+cos β-1）+r h≥a λ-cos β+1）+r d0＜2a（1-cos β）dk＜2a（1-λ）-2r Rx＜R1-r 动停比（槽轮每次转位时间td与停歇时间tj之比）k k=（z-2）/[（2z/K-（z-2）]γ=2（pi-a）（当k=1时）γ=2（pi-a’）K＜2z/(z-2)k=（槽轮的角位移φ2φ2=arctan（（λsin φ1/(1+λcos φ1））外啮合φ1∈[pi-a,pi+a]内啮合φ1∈[-a',a']运动系数（槽轮每次转动时间td与周期T之比ττ=[（z-2）/2z]*K＜1τ=（z+2）/2z＜1机构运动简图17 1819 201=φ1'=0ω2max=[λ/（1+λ）]ω1φ1=φ1''=±arccos（1+λ²）/4λ-｛sqrt[（1+λ²）/4λ]²+2｝φ1=φ1''=±a'槽轮的角速度ω2ω2=dφ1/（dt）=[（λ²+λcosφ1）/（1+λ²+2λcosφ1）]*ω槽轮的角加速度ε2ε2=dω1/（dt）={[λ（λ²-1）sinφ1]/（1+λ²+2λcosφ1）²}*ωω2max及对应的φ1角φ1’对应的ε2max的φ1角φ1’'φ1=φ1'=piω2max=[λ/（1-λ）]ω1外啮合内啮合8410012557.538.2683488.388350.3826830.70710792.5231588.7059735.6563132.515.22409113.463333.2683495.88835225902.66666711459030.60.6250.75φ1）/（1+λ²+2λcosφ1）]*ω1计算值不好。

V带轮设计
1.主要采用铸铁，牌号HT150或HT200、转速高时用铸钢
2.带轮结构尺寸
当D≤(2.5 3)d(轴径)时，可用实心式
当D≤300mm时，可用腹板式、
当D≥300mm时，可用轮辐式
三角带轮、轮槽尺寸
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。

3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。

4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。

活络三角带小皮带轮最小直径dmin (毫米)
)
活络三角带单根胶带所能传递的功率P0 (千瓦
三角带轮的计算直径
注：++——优先选用， +——可以选用。

三角带轮材料
1.铸铁ZT200，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。

三角胶带型号及截面尺寸（按GB1171——74
）
标准三角带A,B,C,D,Z。

V带轮设计
1.主要采用铸铁，牌号HT150或HT200、转速高时用铸钢
2.带轮结构尺寸
当D≤(2.5 3)d(轴径)时，可用实心式
当D≤300mm时，可用腹板式、
当D≥300mm时，可用轮辐式
三角带轮、轮槽尺寸
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。

3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。

4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。

活络三角带小皮带轮最小直径dmin (毫米)
)
活络三角带单根胶带所能传递的功率P0 (千瓦
三角带轮的计算直径
注：++——优先选用， +——可以选用。

三角带轮材料
1.铸铁ZT200，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。

三角胶带型号及截面尺寸（按GB1171——74
）
标准三角带A,B,C,D,Z。

三角带轮、轮槽尺寸注：1.尺寸b0的偏差按h12.2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。

3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。

4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。

活络三角带小皮带轮最小直径d min(毫米)活络三角带单根胶带所能传递的功率P0 (千瓦)活络三角胶带带轮见三角带带轮部分。

三角胶带带轮最小直径 d min (毫米)三角带轮的计算直径注：++——优先选用， +——可以选用。

三角带轮材料1.铸铁，钢，铝合金以及工程塑料,2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。
